Ford Transit (2001 год). Руководство - часть 519

417-01-60

Наружное освещение 417-01-60



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







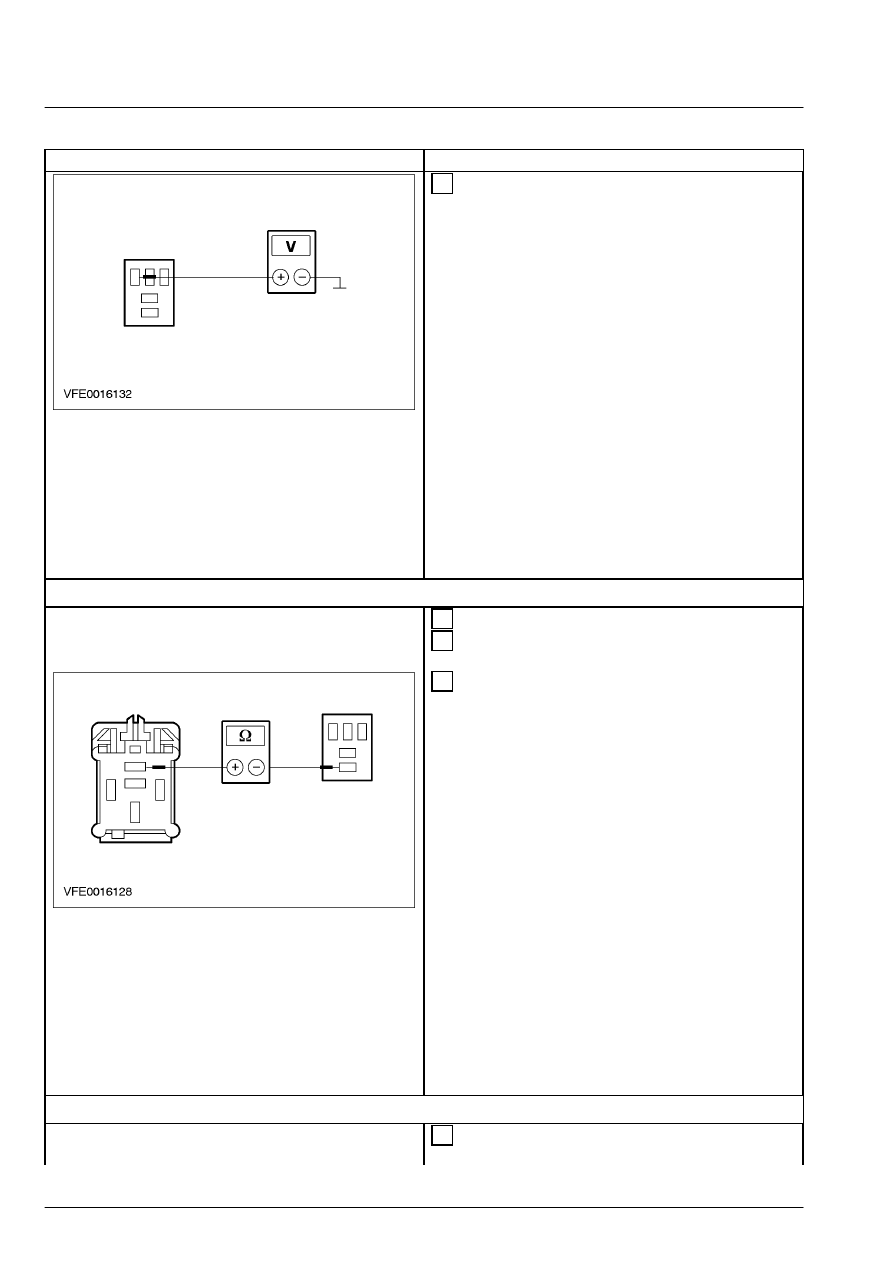

 4  Измерьте напряжение между штырем 2 C1193

реле правого указателя поворота,  электрической
цепи 30-DJ10C (красной/желтой), со  стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к N22





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30-DJ10C при помощи электрических схем.
ПРОВЕРЬТЕ электрические схемы.

N22: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-LG8D НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Электронный модуль аварийной

световой сигнализации - C2027.







 3  Измерьте сопротивление между штырем 1

C2027 электронного модуля аварийной световой
сигнализации, электрической цепи 15-LG8B
(зеленой/красной), со стороны
электропроводки, и штырем 3 C1193 реле
правого  указателя поворота, электрической
цепи 15-LG8D  (зеленой/красной), со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к N23





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-LG8D при помощи электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

N23: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LG8D НА  РАЗМЫКАНИЕ







 1  Отсоедините Правый диод буксировочной

балки  прицепа - C1191.

417-01-61

Наружное освещение 417-01-61



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







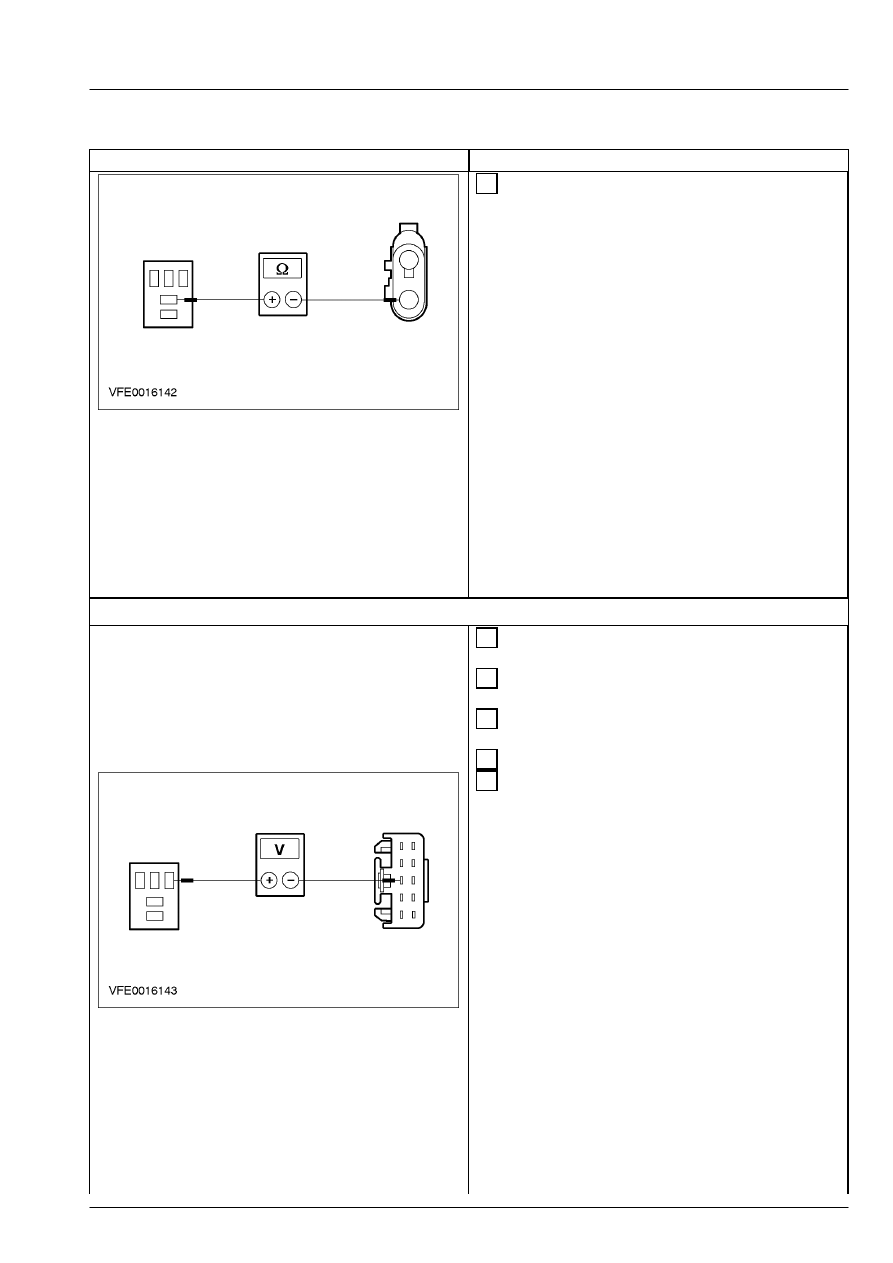

 2  Измерьте сопротивление между штырем 5

C1193 реле правого указателя поворота,
электрической цепи 15S-LG8D
(зеленой/красной),  со стороны
электропроводки, и штырем 2 C1191  диода
буксировочной балки прицепа,  электрической
цепи 29S-LG18A  (оранжевой/желтой).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к N24





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15S-LG8D при помощи электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

N24: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 49-LG1R И  50-LG1R НА РАЗМЫКАНИЕ







 1  Подсоедините Реле правого указателя поворота

-  C1193.





 2  Подсоедините Правый диод буксировочной

балки  прицепа - C1191.





 3  Отсоедините Многофункциональный

переключатель -  C202a.





 4  Ведите положение ON.







 5  Измерьте напряжение между штырем 1 C1193

реле правого указателя поворота,  электрической
цепи 49-LG1R (коричневой), со  стороны
электропроводки, и штырем 3 C202a
многофункционального переключателя,
электрической цепи 50-LG1R (GY), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый
многофункциональный переключатель.  За
дополнительной  информацией обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет

417-01-62

Наружное освещение 417-01-62



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь(и)
49-LG1R и 50-LG1R при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

N25: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ С  ПРАВОЙ СТОРОНЫ







 1  Ведите положение ON.





 2  Поверните многофункциональный

переключатель в правое положение.



• Не работает лампа правого переднего
габаритного огня?



→

→

→

→ Да





Перейдите к N26





→

→

→

→ Нет



Лампа правого переднего указателя  поворота
не работает:

Перейдите к N28





Лампа CAT 6 левого указателя поворота не
работает (автомобиль с кузовом типа
"шасси"):

Перейдите к N30





Не работает левый блок задних фонарей

Перейдите к N32



N26: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LG20 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Лампа правого переднего

габаритного  огня - C161.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 C161

лампы правого переднего габаритного огня,
электрической цепи 29S-LG20 (оранжевой) со
стороны электропроводки, и штырем 2
электрической цепи 31-LF17 (черной), со
стороны  электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу правого
переднего габаритного огня.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет





Перейдите к N27



417-01-63

Наружное освещение 417-01-63



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

N27: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LF17 НА  РАЗМЫКАНИЕ









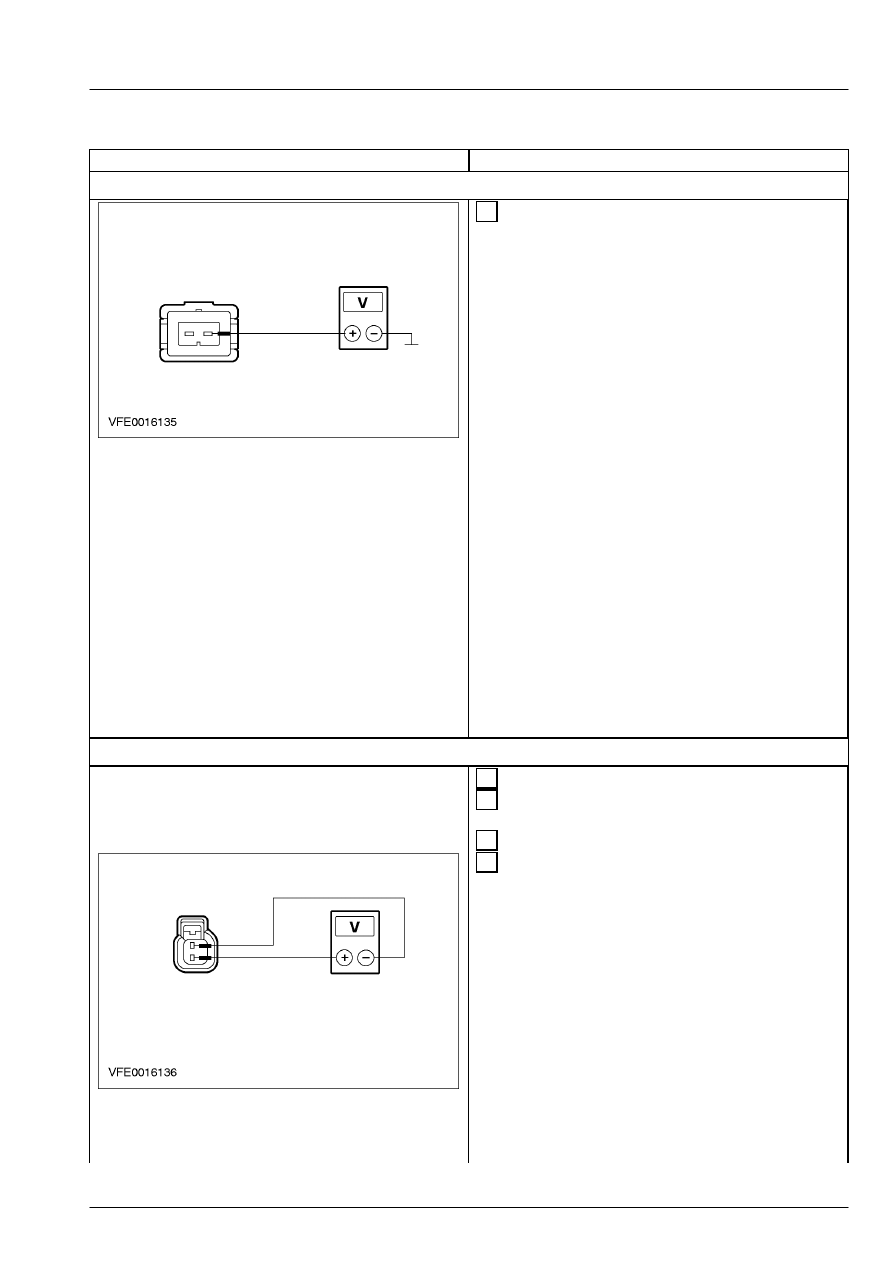

 1  Измерьте напряжение между штырем 1 C161

лампы правого переднего габаритного огня,
электрической цепи 29S-LG20 (оранжевой), со
стороны электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF17 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LG20 (оранжевой)
при  помощи электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

N28: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LG18 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Лампа правого переднего

указателя  поворота - C166.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 2 C166

лампы правого переднего указателя  поворота,
электрической цепи 29S-LG18
(оранжевой/желтой), со стороны
электропроводки, и штырем 1 электрической
цепи 31-LG18 (черной), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да
