ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новую лампу правого
переднего указателя поворота.  ПРОВЕРЬТЕ,
правильно ли  действует система.



→

→

→

→ Нет





Перейдите к N29



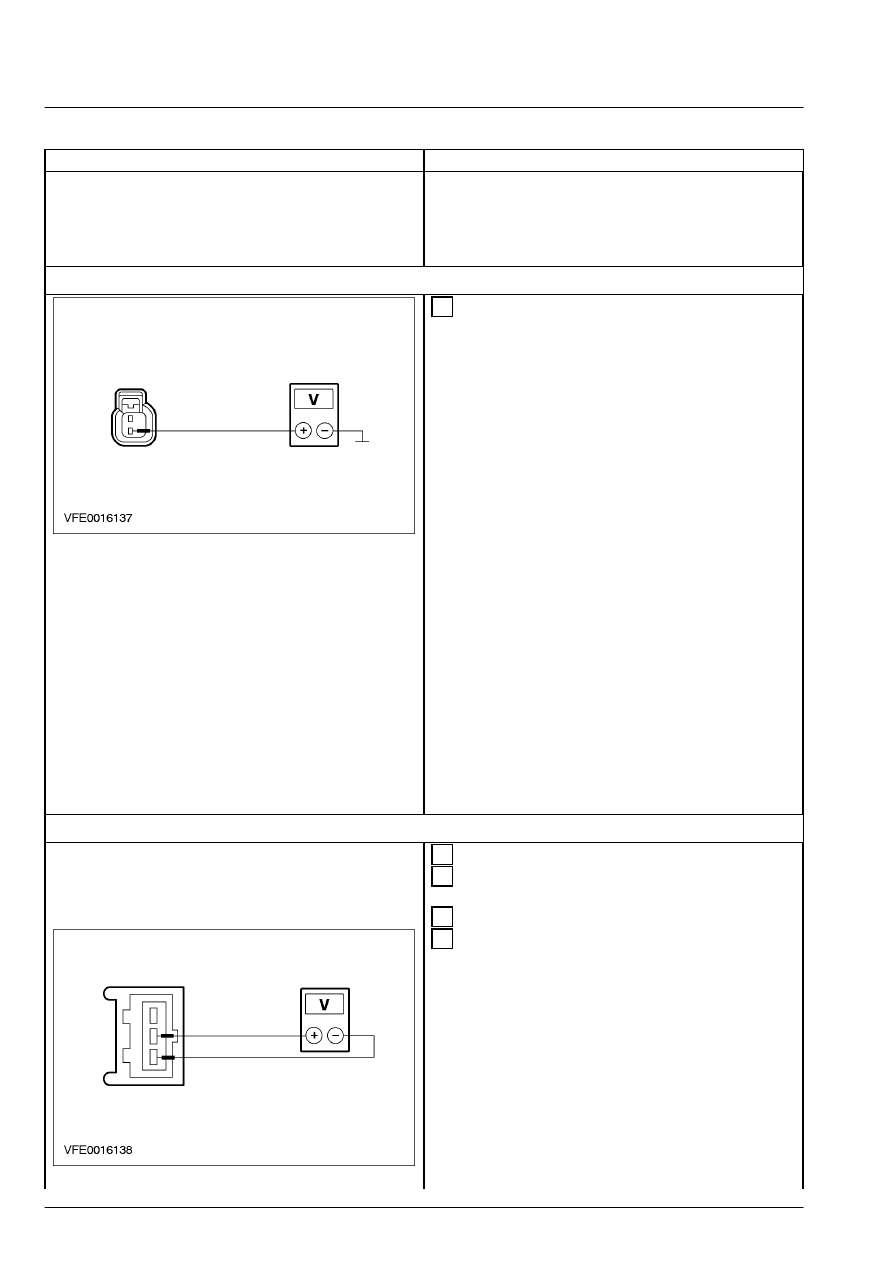

N29: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LG18 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 2 C166

лампы правого переднего указателя  поворота,
электрической цепи 29S-LG18
(оранжевой/желтой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LG18 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LG18 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

N30: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LG11 И  29S-LG18 НА РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Лампа CAT 6 правого указателя

поворота -  C1093.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 C1093

лампы CAT 6 правого указателя поворота,
электрической цепи 29S-LG11
(оранжевой/белой),  со стороны
электропроводки, и штырем 2  электрической
цепи 31-LG11 (черной), со стороны
электропроводки.

417-01-65

Наружное освещение 417-01-65



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу CAT 6 левого
указателя поворота.  ПРОВЕРЬТЕ, правильно
ли  действует система.



→

→

→

→ Нет





Перейдите к N31



N31: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LG11 И  31-LG18 НА РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 1 C1093

лампы CAT 6 правого указателя поворота,
электрической цепи 29S-LG11
(оранжевой/белой),  со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LG11 (черной) и 31-
LG18  (черной) при помощи электрических
схем.  За дополнительной информацией
обратитесь к 700-04-00.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LG11 и 29S-LG18
(оранжевой/желтой) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

N32: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LG4A,  29S-LG19 И 29S-LG19A НА
РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Правый блок задних фонарей -

C499,  Фургон - C417.





 3  Ведите положение ON.

417-01-66

Наружное освещение 417-01-66



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







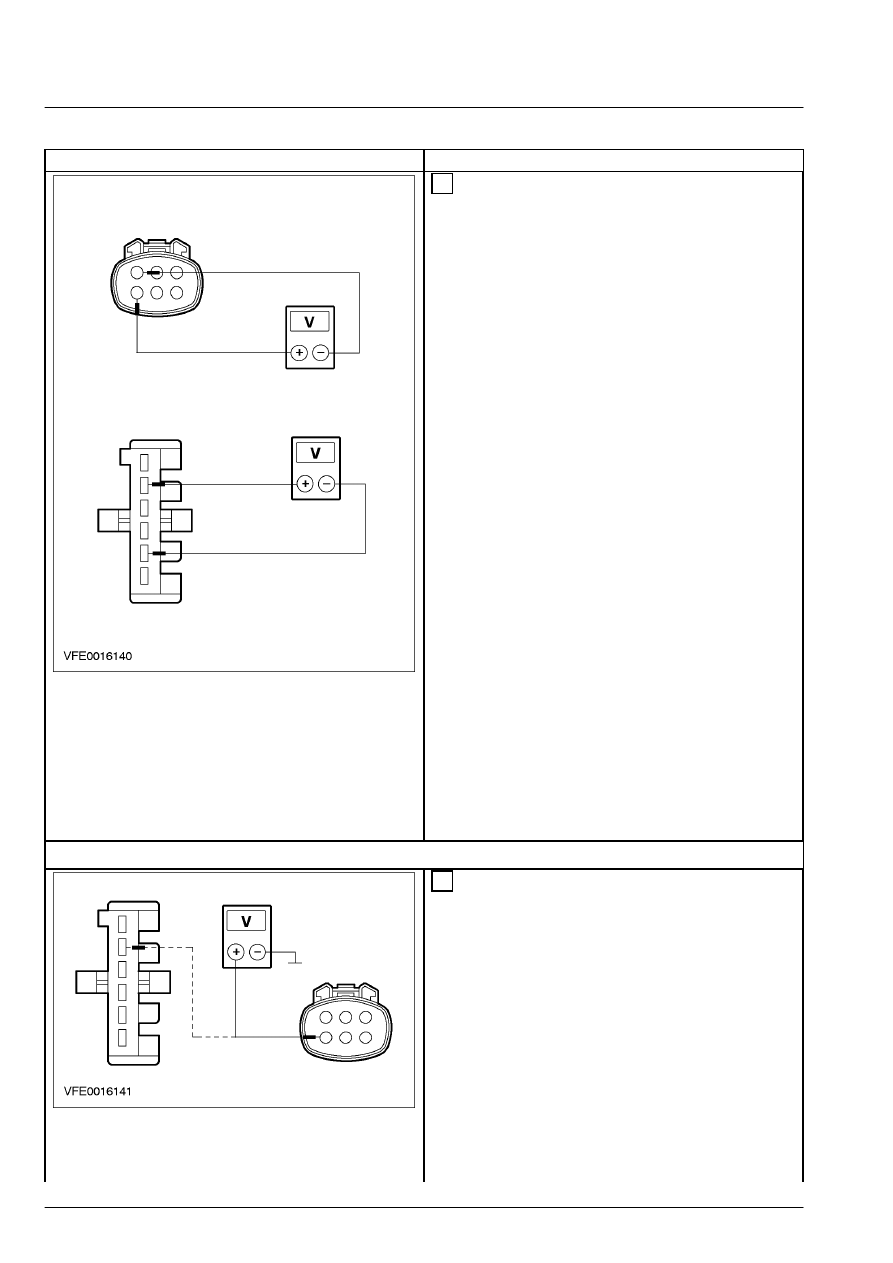

 4  Измерьте напряжение между штырем 4

(Фургон: штырь 5) C499 (Фургон: C417) правого
блока  задних фонарей, электрической цепи 29S-
LG19  (оранжевой/коричневой), со стороны
электропроводки, и штырем 1 (Фургон: штырь
2)  электрической цепи 31-LF24 (черной), со
стороны  электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый правый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к N33



N33: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LF24 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 4

(Фургон: штырь 5) C499 (Фургон: 417) правого
блока  задних фонарей, электрической цепи 29S-
LG19  (оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да

417-01-67

Наружное освещение 417-01-67



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF24 (черной) при
помощи  электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрических цепей 29S-LG4A
(оранжевой/желтой), 29S-LG19A
(оранжевой/коричневой) и 29S-LG19 при
помощи  электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



PINPOINT-ТЕСТ O: ЛАМПЫ СИГНАЛА ПОВОРОТА ПОСТОЯННО  ВКЛЮЧЕНЫ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

O1: ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ МОДУЛЬ  БЕЗОПАСНОСТИ







 1  Введите положение OFF.





 2  Отсоедините Центральный модуль безопасности

-  C2030b.





 3  Ведите положение ON.





 4  Проверьте, горят ли лампы указателей  поворота

/ аварийной световой  сигнализации.

    -   Поверните многофункциональный

переключатель в нейтральной положение.



• Лампы указателей поворота / аварийной
световой сигнализации с левой стороны или с
правой стороны горят?



→

→

→

→ Да





Перейдите к O2





→

→

→

→ Нет



УСТАНОВИТЕ новый центральный модуль
безопасности.  ПРОВЕРЬТЕ, правильно ли
действует система.

O2: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ(Ы)  УКАЗАТЕЛЕЙ ПОВОРОТА /
АВАРИЙНОЙ СВЕТОВОЙ  СИГНАЛИЗАЦИИ







 1  Визуально проверьте, какие лампы  указателей

поворота горят.

    -   Поверните многофункциональный

переключатель в нейтральное положение.



• Лампы левого указателя поворота  горят?



→

→

→

→ Да





Перейдите к O3





→

→

→

→ Нет





Перейдите к O4



O3: ПРОВЕРЬТЕ ЛАМПУ(Ы) ЛЕВОГО УКАЗАТЕЛЯ  ПОВОРОТА НА КОРОТКОЕ
ЗАМЫКАНИЕ НА ИСТОЧНИК  ПИТАНИЯ







 1  Визуально осмотрите электрические  цепи

соединений S107 и S227.
