Наружное освещение 417-01-56



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LG11 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

N14: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LG11 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Лампа CAT 6 левого указателя

поворота -  C1091.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 C1091

лампы CAT 6 левого указателя поворота,
электрической цепи 29S-LG11
(оранжевой/белой),  со стороны
электропроводки, и штырем 2  электрической
цепи 31-LG11 (черной), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу CAT 6 левого
указателя поворота.  ПРОВЕРЬТЕ, правильно
ли  действует система.



→

→

→

→ Нет





Перейдите к N15



N15: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LG11 НА  РАЗМЫКАНИЕ









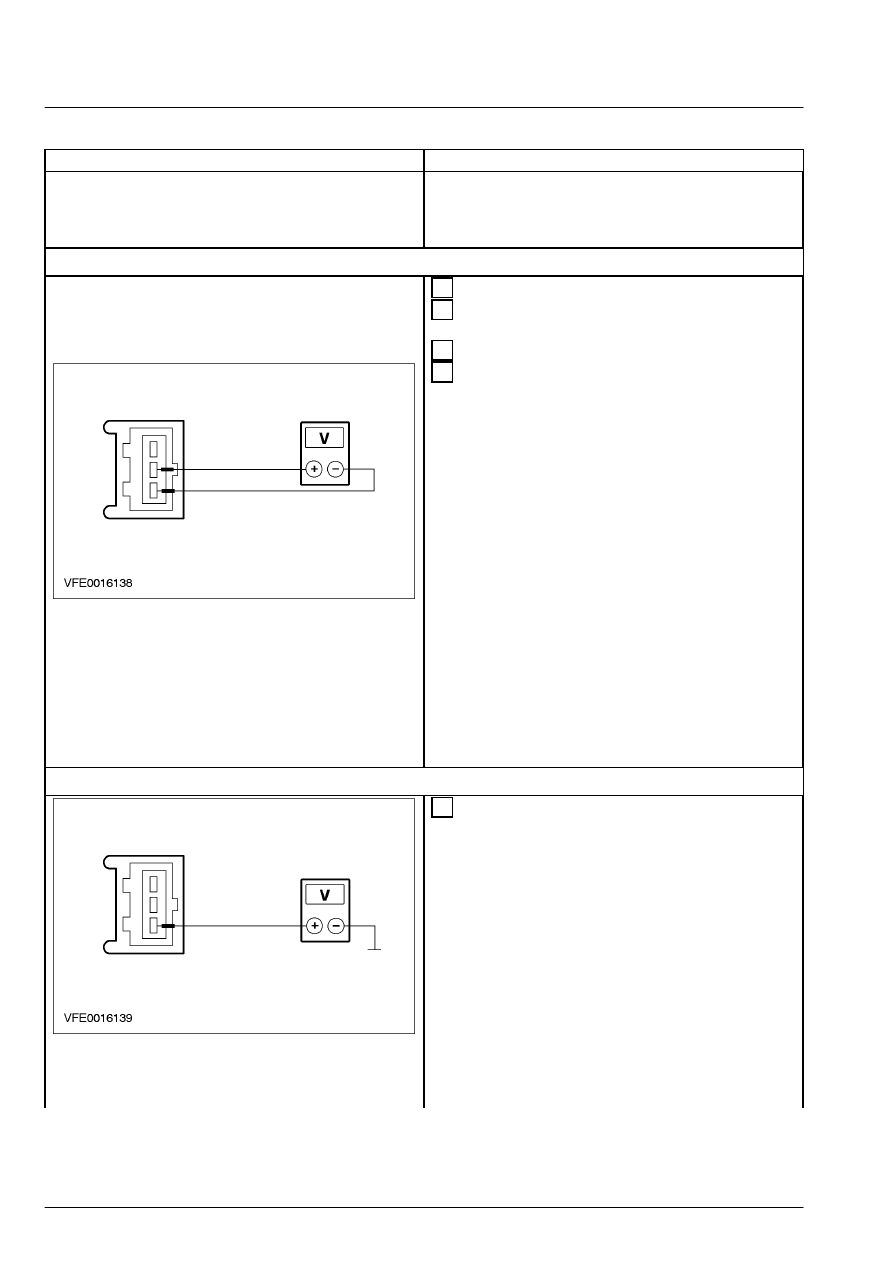

 1  Измерьте напряжение между штырем 1 C1091

лампы CAT 6 левого указателя поворота,
электрической цепи 29S-LG11
(оранжевой/белой),  со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да

417-01-57

Наружное освещение 417-01-57



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ВОССТАНОВИТЕ заземление
электрической цепи 31-LG11 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LG11 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

N16: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LG3A И  29S-LG12 И 29S-LG12A НА
РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Левый блок задних фонарей -

C498, Фургон  - C414.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 4

(Фургон: штырь 5) C498 (Фургон: C414) левого
блока  задних фонарей, электрической цепи 29S-
LG12  (оранжевой/желтой), со стороны
электропроводки, и штырем 1 (Фургон: штырь
2)  электрической цепи 31-LF23 (черной), со
стороны  электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый левый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к N17



417-01-58

Наружное освещение 417-01-58



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

N17: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LF23 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 4 C498

левого блока задних фонарей, электрической
цепи 29S-LG12 (оранжевой/желтой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF23 (черной) при
помощи  электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрических цепей 29S-LG3A
(оранжевой/желтой), 29S-LG12A
(оранжевой/желтой)  и 29S-LG12 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

N18: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ СИСТЕМУ С  ПРАВОЙ СТОРОНЫ







 1  Поверните многофункциональный

переключатель в правое положение.



• Лампы указателей поворота с правой  стороны
мигают?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
15S-LG8 (зеленую/красную) и 29S-LG4
(оранжевую/коричневую) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



Если необходимо, УСТАНОВИТЕ новый
переключатель аварийной световой
сигнализации.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
50-LG1R (серую) и 49-LG1R (коричневую)
при помощи  электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

417-01-59

Наружное освещение 417-01-59



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Если необходимо, УСТАНОВИТЕ новый
многофункциональный переключатель.  За
дополнительной  информацией обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

N19: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ СИСТЕМУ С  ПРАВОЙ СТОРОНЫ







 1  Поверните многофункциональный

переключатель в правое положение.



• Лампы указателей поворота с правой  стороны
мигают?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
15S-LG8 (зеленую/красную) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



Если необходимо, УСТАНОВИТЕ новый
переключатель аварийной световой
сигнализации.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет





Перейдите к N20



N20: ПРОВЕРЬТЕ РЕЛЕ ПРАВОГО УКАЗАТЕЛЯ  ПОВОРОТА







 1  Введите положение OFF.





 2  Отсоедините Реле правого указателя поворота -

C1193.





 3  Проверьте реле правого указателя  поворота при

помощи проверки элемента  700-09-00.



• Реле правого указателя поворота  исправно?



→

→

→

→ Да





Перейдите к N21





→

→

→

→ Нет



УСТАНОВИТЕ новое реле правого
указателя поворота.  ПРОВЕРЬТЕ, правильно
ли  действует система.

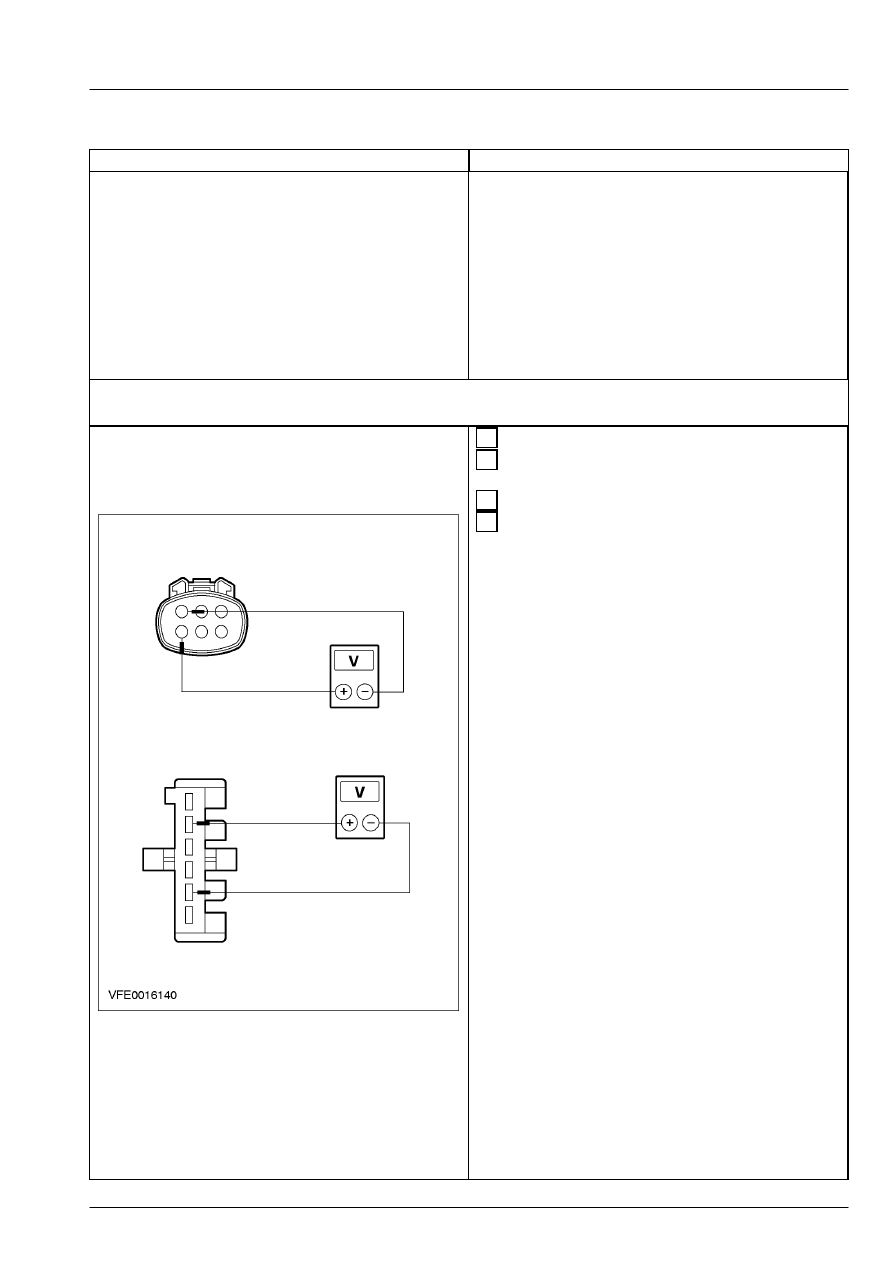

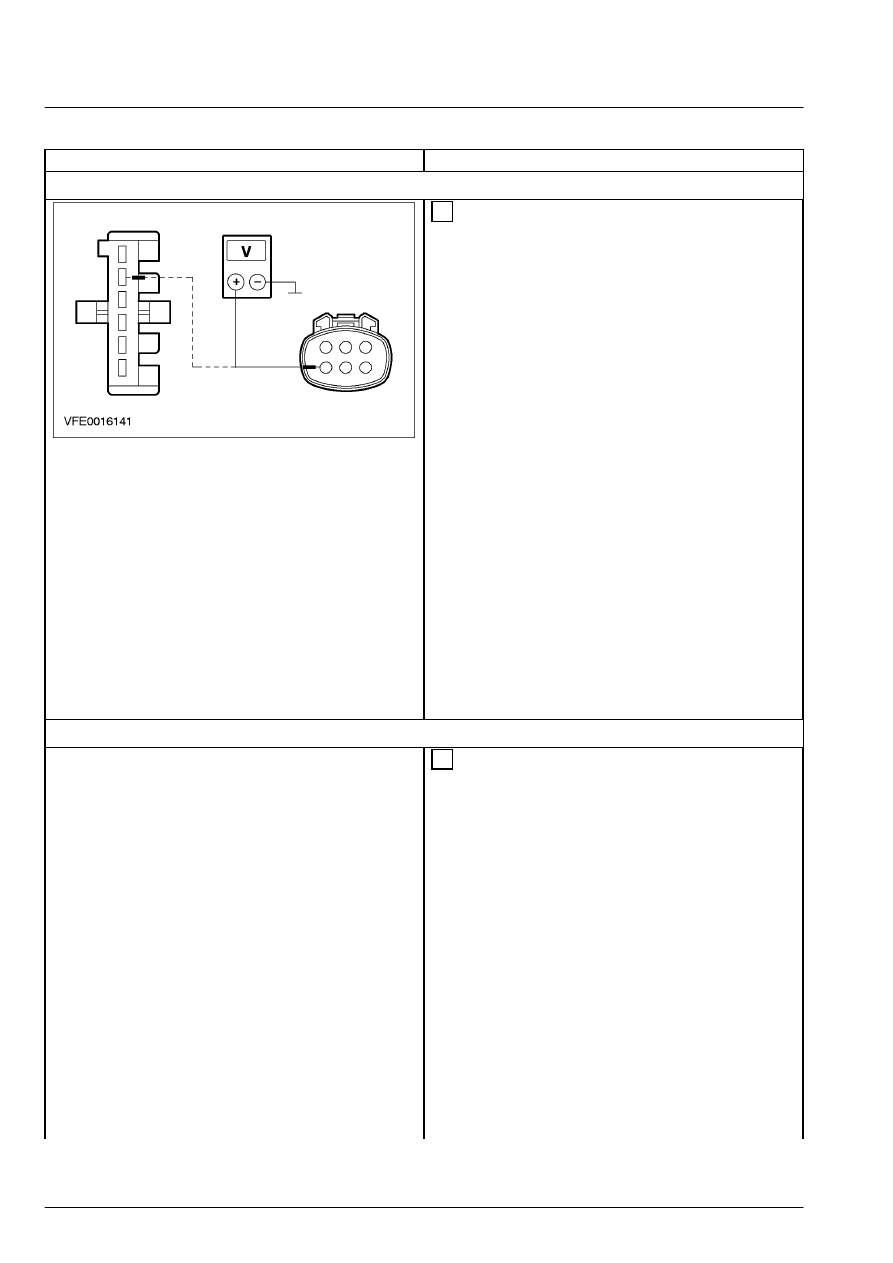

N21: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ РЕЛЕ ПРАВОГО  УКАЗАТЕЛЯ ПОВОРОТА







 1  Введите положение OFF.





 2  Отсоедините Реле правого указателя поворота -

C1193.





 3  Ведите положение ON.
