417-01-48

Наружное освещение 417-01-48



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый
многофункциональный переключатель.  За
дополнительной  информацией обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



УСТАНОВИТЕ новый электронный модуль
аварийной световой сигнализации.
ПРОВЕРЬТЕ, правильно ли  действует
система.



PINPOINT-ТЕСТ L: НЕ РАБОТАЮТ ЛАМПЫ АВАРИЙНОЙ СВЕТОВОЙ  СИГНАЛИЗАЦИИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

L1: ОПРЕДЕЛИТЕ НЕИСПРАВНЫЙ ЭЛЕМЕНТ







 1  Визуально проверьте лампы сигналов

поворота/аварийной световой  сигнализации.

    -   Поверните многофункциональный

переключатель влево и вправо.



• Лампы правого/левого сигнала поворота
мигают?



→

→

→

→ Да





Перейдите к L2





→

→

→

→ Нет





Перейдите к K1



L2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 49-GL28 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Электронный модуль аварийной

световой сигнализации - C2027.





 3  Отсоедините Переключатель аварийной

световой  сигнализации - C2039.







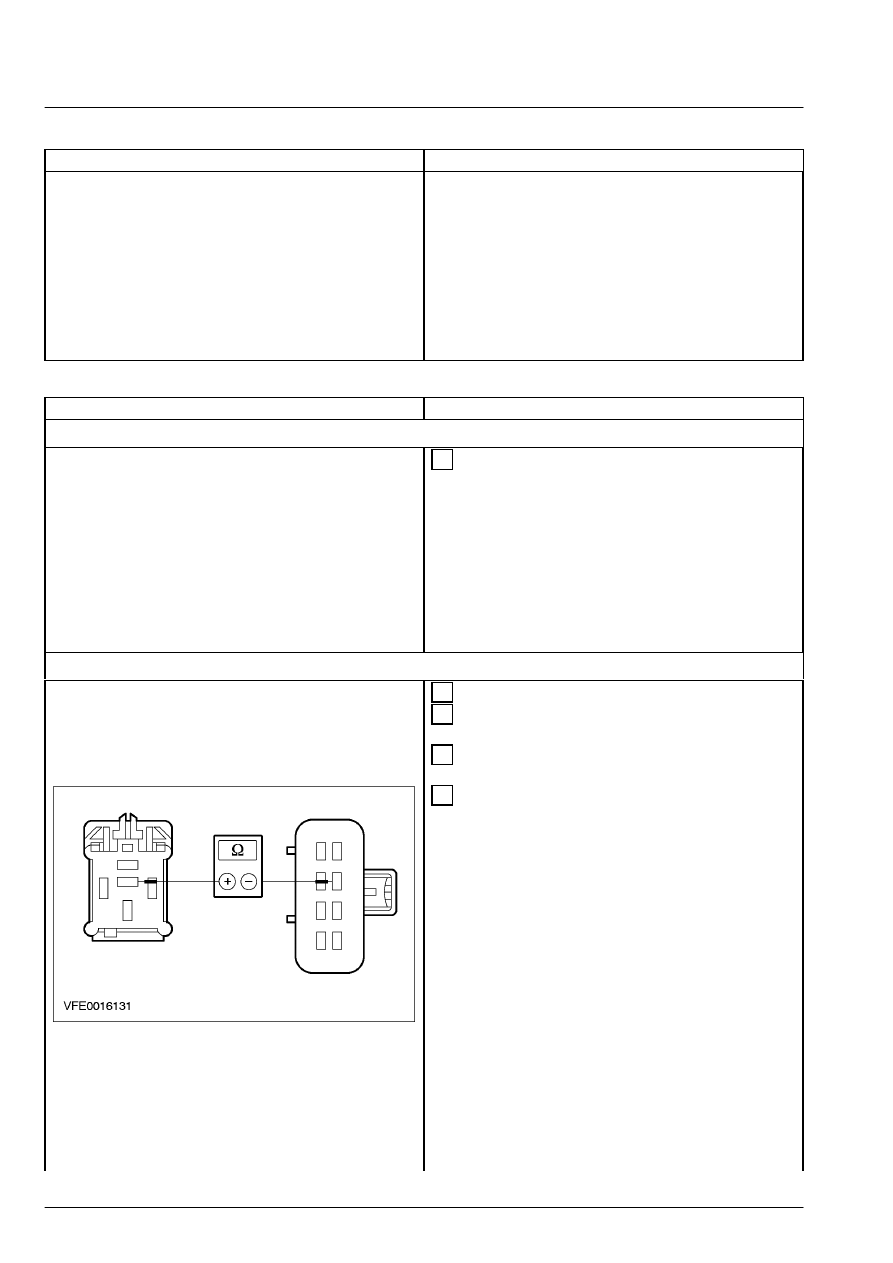

 4  Измерьте сопротивление между штырем 4

C2027 электронного модуля аварийной световой
сигнализации, электрической цепи 49-GL28
(коричневой/оранжевой), со стороны
электропроводки, и штырем 6 C2039
переключателя аварийной световой
сигнализации, электрической цепи 49-GL28, со
стороны электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый переключатель
аварийной световой сигнализации.
ПРОВЕРЬТЕ, правильно ли  действует
система.

417-01-49

Наружное освещение 417-01-49



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Если необходимо, УСТАНОВИТЕ новый
электронный модуль аварийной световой
сигнализации.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
49-GL28 при помощи электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ M: ЛАМПЫ АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ  ПОСТОЯННО
МИГАЮТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

M1: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ АВАРИЙНОЙ  СВЕТОВОЙ СИГНАЛИЗАЦИИ







 1  Введите положение OFF.





 2  Отсоедините Переключатель аварийной

световой  сигнализации - C2039.





 3  Ведите положение ON.





 4  Визуально проверьте лампы сигналов

поворота/аварийной световой  сигнализации.

    -   Не нажимайте на переключатель  аварийной

световой сигнализации.



• Лампы правого и левого указателей  поворота
мигают?



→

→

→

→ Да



УСТАНОВИТЕ новый центральный модуль
безопасности.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



УСТАНОВИТЕ новый переключатель
аварийной световой сигнализации.
ПРОВЕРЬТЕ, правильно ли  действует
система.



PINPOINT-ТЕСТ N: ОДНА/НЕСКОЛЬКО ЛАМП СИГНАЛОВ  ПОВОРОТА/АВАРИЙНОЙ
СВЕТОВОЙ СИГНАЛИЗАЦИИ  НЕ РАБОТАЮТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

N1: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ(Ы)  СИГНАЛОВ ПОВОРОТА / АВАРИЙНОЙ
СВЕТОВОЙ  СИГНАЛИЗАЦИИ







 1  Визуально проверьте лампу(ы) сигналов

поворота / аварийной световой  сигнализации.

    -   Поверните многофункциональный

переключатель в положение, соответствующее
левому и правому указателю поворота.

    -   Нажмите на переключатель аварийной

световой сигнализации



• Неработающая лампа находится слева?



→

→

→

→ Да



Все лампы с левой стороны не работают:

Перейдите к N2



417-01-50

Наружное освещение 417-01-50



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Все лампы с левой стороны не работают,  с
буксировочной балкой прицепа:

Перейдите

к N3





Одна/несколько ламп с левой стороны не
работают:

Перейдите к N9





→

→

→

→ Нет



Все лампы с правой стороны не работают:

Перейдите к N18





Все лампы с правой стороны не работают,  с
буксировочной балкой прицепа:

Перейдите

к N19





Одна/несколько ламп с правой стороны  не
работают:

Перейдите к N25



N2: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ СИСТЕМУ С  ЛЕВОЙ СТОРОНЫ







 1  Поверните многофункциональный

переключатель в левое положение.



• Лампы указателей поворота с левой  стороны
мигают?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь(и)
29S-LG8A (оранжевую) и 29S-LG3
(оранжевую/желтую)  при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



Если необходимо, УСТАНОВИТЕ новый
переключатель аварийной световой
сигнализации.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
49-LG1L (коричневую) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



Если необходимо, УСТАНОВИТЕ новый
многофункциональный переключатель.  За
дополнительной  информацией обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

N3: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ СИСТЕМУ С  ЛЕВОЙ СТОРОНЫ







 1  Поверните многофункциональный

переключатель в левое положение.



• Лампы указателей поворота с левой  стороны
мигают?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-LG8A (оранжевую) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет





Перейдите к N4



417-01-51

Наружное освещение 417-01-51



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

N4: ПРОВЕРЬТЕ РЕЛЕ ЛЕВОГО СИГНАЛА  ПОВОРОТА







 1  Введите положение OFF.





 2  Отсоедините Реле левого сигнала поворота -

C1192.





 3  Проверьте реле левого сигнала поворота  при

помощи проверки элемента 700-09-00.



• Реле левого сигнала поворота  исправно?



→

→

→

→ Да





Перейдите к N5





→

→

→

→ Нет



УСТАНОВИТЕ новое реле левого сигнала
поворота.  ПРОВЕРЬТЕ, правильно ли
действует система.

N5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ РЕЛЕ ЛЕВОГО  СИГНАЛА ПОВОРОТА







 1  Введите положение OFF.





 2  Отсоедините Реле правого сигнала поворота -

C1192.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 2 C1192

реле указателя поворота, электрической  цепи
30-DJ10B (красной/желтой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к N6





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30-DJ10B при помощи электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

N6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-LG8E НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Электронный модуль аварийной

световой сигнализации - C2027.
