417-01-40

Наружное освещение 417-01-40



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие





• Лампы сигналов поворота /

световой  сигнализации горят
постоянно



• Электрическая цепь(и).

 • Центральная коробка соединений

(CJB).

 • Многофункциональный

переключатель.

 • Электронный модуль аварийной

световой  сигнализации.



• ПЕРЕЙДИТЕ к проверке

системы K.



Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

PINPOINT-ТЕСТ K: НЕ РАБОТАЮТ ЛАМПЫ СИГНАЛОВ  ПОВОРОТА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

K1: ПРОВЕРЬТЕ ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ F2.5 (15  A), F2.26 (15 A) CJB







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F2.5 (15

A)  (CJB).





 3  ПРОВЕРЬТЕ Плавкий предохранитель F2.26 (15

A)  (CJB).





 4  Проверьте плавкие предохранители F2.5 и

F2.26 на размыкание.



• Плавкие предохранители F2.5 и F2.26
исправны?



→

→

→

→ Да





Перейдите к K4





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель.  ПРОВЕРЬТЕ, правильно ли
действует система.



Если плавкий предохранитель F2.5 снова
перегорит:

Перейдите к K3





Если плавкий предохранитель F2.26 снова
перегорит:

Перейдите к K2



K2: ПРОВЕРЬТЕ ЭЛЕКТРОННЫЙ МОДУЛЬ  АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ







 1  Введите положение OFF.





 2  Отсоедините Плавкий предохранитель F2.26 (20

A)  (CJB).





 3  Отсоедините Электронный модуль аварийной

световой сигнализации - C2027.

417-01-41

Наружное освещение 417-01-41



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 4  Измерьте сопротивление между штырем 3

C2027 электронного модуля аварийной световой
сигнализации, электрической цепи 29-DD2
(оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый электронный модуль
аварийной световой сигнализации.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет



УСТРАНИТЕ короткое замыкание на
"массу" электрической цепи 29-DD2 при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

K3: УСТРАНИТЕ КОРОТКОЕ ЗАМЫКАНИЕ НА  "МАССУ" ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ
F2.5 (15 A)  (CJB)







 1  Введите положение OFF.





 2  В соответствии с электрическими  схемами,

короткое замыкание на "массу"  находится в
электрической цепи(ях)  соединений S217 и
S131.  УСТРАНИТЕ короткое замыкание на
"массу"  следующим образом:

    -   Визуально осмотрите элементы и цепи на

наличие механических или электрических
повреждений.

    -   Снимите все элементы жгута

электропроводки.

    -   Измерьте сопротивление жгута

электропроводки на "массу".



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да



Жгут электропроводки исправен, один из
элементов неисправен.

417-01-42

Наружное освещение 417-01-42



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Поочередно УСТАНОВИТЕ снятые
элементы  в обратном порядке.  ПРОВЕРЬТЕ
для каждого элемента,  перегорает ли
плавкий предохранитель снова.  Если
плавкий предохранитель  перегорит,
СНИМИТЕ тот элемент, который был
установлен последним, и УСТАНОВИТЕ
новый элемент.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



Неисправен жгут электропроводки.



Если возможно, разделите  электропроводку
на отдельные сегменты,  рассоединив все
имеющиеся  последовательные разъем(ы).
ПРОВЕРЬТЕ каждый сегмент на  короткое
замыкание на "массу".  Если необходимо,
разделите  соединение и
ОТРЕМОНТИРУЙТЕ неисправную
электрическую цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.

K4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-DD2 НА  РАЗМЫКАНИЕ







 1  Отсоедините Электронный модуль аварийной

световой сигнализации - C2027.





 2  Ведите положение ON.







 3  Измерьте напряжение между штырем 2 C2027

электронного модуля аварийной световой
сигнализации, электрической цепи 15-DD2
(зеленой/коричневой), со стороны
электропроводки, и штырем 5 электрической
цепи 31-LG25 (черной/коричневой), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к K7





→

→

→

→ Нет





Перейдите к K5



417-01-43

Наружное освещение 417-01-43



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

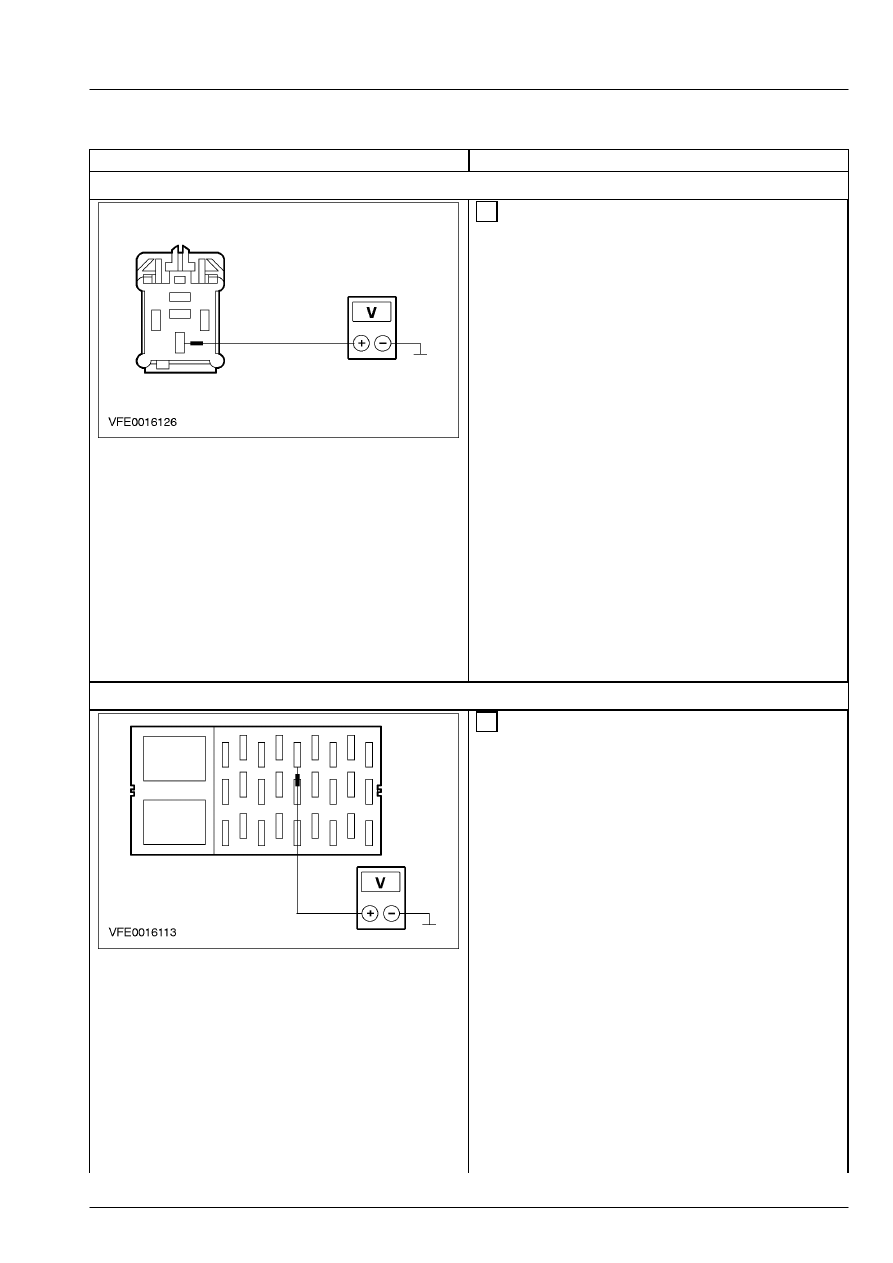

K5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LG25 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 2 C2027

электронного модуля аварийной световой
сигнализации , электрической цепи 15-DD2
(зеленой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LG25
(черной/коричневой)  при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-04-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к K6



K6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-DD2 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между плавким

предохранителем F2.5 (15 A) (CJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ электропитание
электрической цепи 15-DD2
(зеленой/коричневой)  при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет
