417-01-36

Наружное освещение 417-01-36



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Нет





Перейдите к I7



I7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LG6 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 2 C475

верхнего дополнительного стоп-сигнала,
электрической цепи 29S-LG6
(оранжевой/желтой),  со стороны
электропроводки, и "массой".

    -   Нажмите на переключатель положения  педали

тормоза.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LG6 (черной/желтой)
при  помощи электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LG6
(оранжевой/желтой)  при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



PINPOINT-ТЕСТ J: СТОП-СИГНАЛЫ ПОСТОЯННО ВКЛЮЧЕНЫ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

J1: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ  ПЕДАЛИ ТОРМОЗА







 1  Введите положение OFF.





 2  Отсоедините Переключатель положения педали

тормоза - C278.





 3  Ведите положение ON.





 4  Визуально проверьте стоп-сигналы.



• Стоп-сигналы горят?



→

→

→

→ Да





Перейдите к J2





→

→

→

→ Нет



УСТАНОВИТЕ новый переключатель
положения педали тормоза.  ПРОВЕРЬТЕ,
правильно ли действует  система.

J2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ(И) НА  КОРОТКОЕ ЗАМЫКАНИЕ НА ИСТОЧНИК
ПИТАНИЯ







 1  Введите положение OFF.

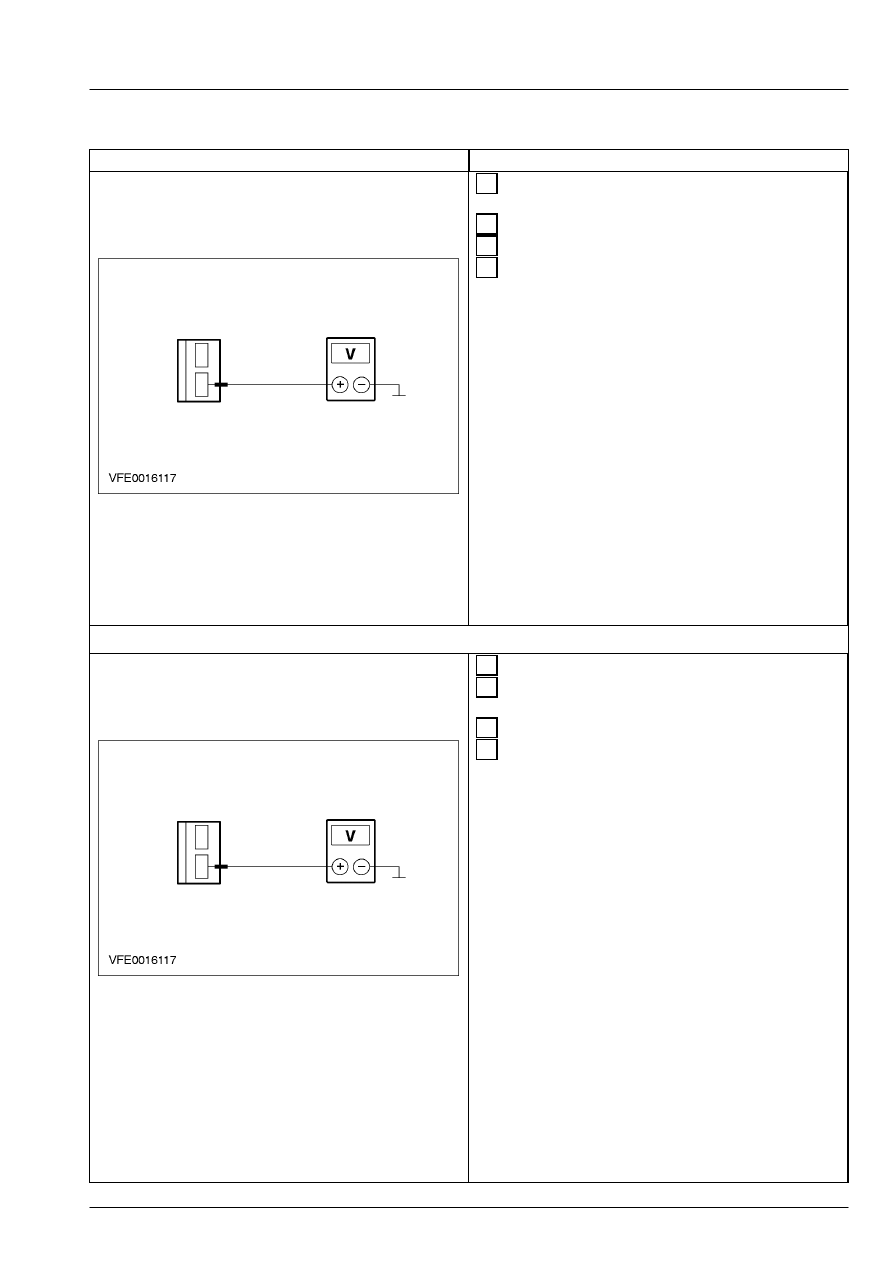

417-01-37

Наружное освещение 417-01-37



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Отсоедините Модуль управления силовым

агрегатом  (РСМ) - C175.





 3  Отсоедините Модуль управления АБС - C135.





 4  Ведите положение ON.







 5  Измерьте напряжение между штырем 1 C278

переключателя положения педали тормоза,
электрической цепи 15S-GE2
(зеленой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к J4





→

→

→

→ Нет





Перейдите к J3



J3: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ  ФУНКЦИОНИРОВАНИЯ PCM







 1  Введите положение OFF.





 2  Подсоедините Модуль управления силовым

агрегатом  (РСМ)- C175.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 C278

переключателя положения педали тормоза,
электрической цепи 15S-GE2
(зеленой/коричневой), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый модуль управления
силовым агрегатом.  ПРОВЕРЬТЕ, правильно
ли  действует система.



→

→

→

→ Нет



УСТАНОВИТЕ новый модуль управления
АБС.  ПРОВЕРЬТЕ, правильно ли действует
система.

417-01-38

Наружное освещение 417-01-38



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

J4: УТОЧНИТЕ ТИП АВТОМОБИЛЯ







 1  Визуально проверьте тип автомобиля.



• Автомобиль представляет собой  фургон?



→

→

→

→ Да



УСТРАНИТЕ короткое замыкание на
источник питания электрической цепи(ей)
соединения S218, S413 или S109 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



УСТРАНИТЕ короткое замыкание на
источник питания электрической цепи(ей)
соединения S109 или S402 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



417-01-39

Наружное освещение 417-01-39



ДИАГНОСТИКА И ПРОВЕРКИ



Указатели поворота и аварийная световая сигнализация — В комплектацию

автомобиля входит: центральная коробка соединений (CJB)



За информацией по соединениям и разъемам

обратитесь к Схеме ЭИектрических Соединений

417-01.

Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

Схема визуального осмотра



Электрические элементы





–  Электрическая цепь(и).

  –  Плавкий предохранитель(и).
  –  Лампа(ы).
  –  Переключатель(и).
  –  Электрический разъем(ы).




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Состояние



Возможные Причины



Действие





• Не работают лампы сигналов

поворота



• Плавкий предохранитель(и).

 • Электрическая цепь(и).
 • Центральная коробка соединений

(CJB).

 • Многофункциональный

переключатель.

 • Электронный модуль аварийной

световой  сигнализации.



• ПЕРЕЙДИТЕ к проверке

системы K.



• Лампы сигналов поворота

постоянно  мигают



• Центральный модуль

безопасности.



• ПЕРЕЙДИТЕ к проверке

системы L.



• Не работают лампы аварийной

световой  сигнализации



• Плавкий предохранитель(и).

 • Электрическая цепь(и).
 • Центральная коробка соединений

(CJB).

 • Переключатель аварийной

световой  сигнализации.

 • Электронный модуль аварийной

световой  сигнализации.



• ПЕРЕЙДИТЕ к проверке

системы M.



• Лампы аварийной световой

сигнализации  постоянно мигают



• Центральный модуль

безопасности.

 • Переключатель аварийной

световой  сигнализации.



• ПЕРЕЙДИТЕ к проверке

системы L.



• Одна/несколько ламп сигналов

поворота/аварийной световой
сигнализации  не работают



• Электрическая цепь(и).

 • Переключатель аварийной

световой  сигнализации.

 • Щиток приборов.
 • Лампа сигнала поворота.



• ПЕРЕЙДИТЕ к проверке

системы N.
