Ford Transit (2001 год). Руководство - часть 511

417-01-28

Наружное освещение 417-01-28



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Плавкий предохранитель F2.21  исправен?



→

→

→

→ Да





Перейдите к H6





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель F2.21.  ПРОВЕРЬТЕ,
правильно ли действует  система.



Если плавкий предохранитель F2.21
немедленно перегорит снова, без нажатия на
переключатель педали тормоза,
УСТРАНИТЕ  короткое замыкание на
"массу" электрической  цепи 15-CF62
(зеленой/красной) при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



Плавкий предохранитель F2.21 снова
перегорает при нажатии на переключатель
педали тормоза:



Фургон:

Перейдите к H2





Все остальные:

Перейдите к H4



H2: ОПРЕДЕЛИТЕ, ПРИСУТСТВУЕТ ЛИ  НЕИСПРАВНОСТЬ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ(ЕЙ)
ИЛИ  МОДУЛЯ(ЕЙ)







 1  Введите положение OFF.





 2  Отсоедините Переключатель положения педали

тормоза - C278.





 3  Отсоедините Левый блок задних фонарей -

C414.





 4  Отсоедините Верхний дополнительный стоп-

сигнал -  C475.





 5  Отсоедините правый блок задних фонарей -

C417.





 6  Отсоедините Модуль управления силовым

агрегатом -  C175.





 7  Отсоедините Модуль управления АБС - C135.





 8  Отсоедините Разъем буксировочной балки

прицепа -  C439.







 9  Измерьте сопротивление между штырем 1  C278

переключателя положения педали тормоза,
электрической цепи 15S-GE2
(зеленой/коричневой), со стороны
электропроводки, и "массой".

417-01-29

Наружное освещение 417-01-29



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да





Перейдите к H3





→

→

→

→ Нет



УСТРАНИТЕ короткое замыкание на
"массу" электрической цепи(ей) соединения
S218, S413 или S109 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

H3: ОПРЕДЕЛИТЕ НЕИСПРАВНЫЙ ЭЛЕМЕНТ







 1  Подсоедините Переключатель положения

педали  тормоза - C278.





 2  Поочередно соедините элементы в  обратном

порядке.

    -   После установки каждого элемента  нажимайте

на переключатель педали  тормоза.



• Плавкий предохранитель снова  перегорает?



→

→

→

→ Да



УСТАНОВИТЕ новый элемент вместо
элемента, который был подсоединен
последним.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



ПРОВЕРЬТЕ, правильно ли действует
система.

H4: ОПРЕДЕЛИТЕ, ПРИСУТСТВУЕТ ЛИ  НЕИСПРАВНОСТЬ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ(ЕЙ)
ИЛИ  МОДУЛЯ(ЕЙ)







 1  Введите положение OFF.





 2  Отсоедините Переключатель положения педали

тормоза - C278.





 3  Отсоедините Модуль управления силовым

агрегатом -  C175.





 4  Отсоедините Модуль управления АБС C135.





 5  Отсоедините Левый блок задних фонарей -

C498.





 6  Отсоедините Правый блок задних фонарей -

C499.





 7  Отсоедините Разъем буксировочной балки

прицепа -  C439.

417-01-30

Наружное освещение 417-01-30



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 8  Измерьте сопротивление между штырем 1  C278

переключателя положения педали тормоза,
электрической цепи 15S-GE2
(зеленой/коричневой), со стороны
электропроводки, и "массой".



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да





Перейдите к H5





→

→

→

→ Нет



УСТРАНИТЕ короткое замыкание на
"массу" электрической цепи(ей) соединения
S109  или S402 при помощи электрических
схем.  ПРОВЕРЬТЕ, правильно ли действует
система.

H5: ОПРЕДЕЛИТЕ НЕИСПРАВНЫЙ ЭЛЕМЕНТ







 1  Подсоедините Переключатель положения

педали  тормоза - C278.





 2  Поочередно соедините элементы в  обратном

порядке.

    -   После установки каждого элемента  нажимайте

на переключатель педали  тормоза.



• Плавкий предохранитель снова  перегорает?



→

→

→

→ Да



УСТАНОВИТЕ новый элемент вместо
элемента, который был подсоединен
последним.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



ПРОВЕРЬТЕ, правильно ли действует
система.

H6: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ПЕРЕКЛЮЧАТЕЛЯ ПОЛОЖЕНИЯ ПЕДАЛИ
ТОРМОЗА







 1  Введите положение OFF.





 2  Отсоедините Переключатель положения педали

тормоза - C278.





 3  Ведите положение ON.

417-01-31

Наружное освещение 417-01-31



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







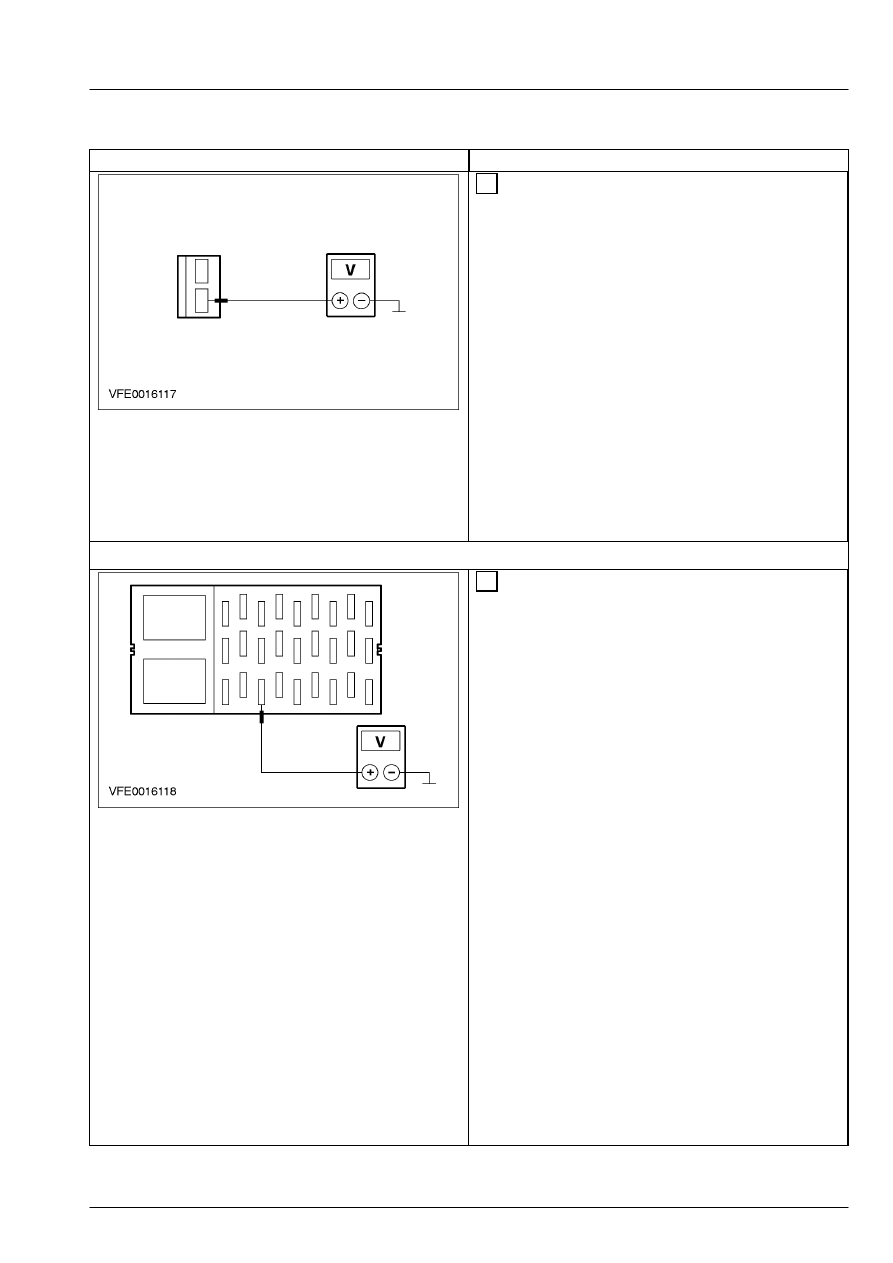

 4  Измерьте напряжение между штырем 1 C278

переключателя положения педали тормоза,
электрической цепи 15-CF62 (зеленой/красной),
со стороны электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к H8





→

→

→

→ Нет





Перейдите к H7



H7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-CF62 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между плавким

предохранителем F2.21 (15 A) (CJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ электропитание
электрической цепи 15-CF62
(зеленой/красной)  при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание плавкого
предохранителя F2.21 при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-02-00.
ПРОВЕРЬТЕ, правильно ли действует
система.
