417-01-32

Наружное освещение 417-01-32



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

H8: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЯ  ПЕДАЛИ ТОРМОЗА









 1  Измерьте сопротивление между штырем 2  C278

переключателя положения педали тормоза ,
электрической цепи 15-CF62 (зеленой/красной),
со стороны элемента, и штырем 1
электрической цепи 15S-GE2
(зеленой/коричневой), со стороны  элемента.

    -   Нажмите на переключатель во время

измерения.



• В нажатом положении сопротивление
составляет менее 5 Ом?



→

→

→

→ Да



Фургон: ОТРЕМОНТИРУЙТЕ
электрическую  цепь 15S-GE2
(зеленую/коричневую) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



Все остальные: ОТРЕМОНТИРУЙТЕ
электрическую цепь 15S-GE2
(зеленую/коричневую), 15S-CF1B
(зеленую/желтую),  15S-LG34
(зеленую/красную) или 29S-LG1
(оранжевую/желтую) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



УСТАНОВИТЕ новый переключатель
положения педали тормоза.  ПРОВЕРЬТЕ,
правильно ли действует  система.



PINPOINT-ТЕСТ I: ОДИН ИЛИ НЕСКОЛЬКО СТОП-СИГНАЛОВ НЕ  РАБОТАЮТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

I1: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩИЙ  СТОП-СИГНАЛ(Ы)







 1  Визуально проверьте блок задних  фонарей.

    -   Нажмите на переключатель положения  педали

тормоза.



• Правый стоп-сигнал не работает?



→

→

→

→ Да





Перейдите к I2





→

→

→

→ Нет



Не работает левый блок задних фонарей:

Перейдите к I4





Фургон: Не работает верхний
дополнительный стоп-сигнал:

Перейдите к

I6



417-01-33

Наружное освещение 417-01-33



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Фургон: Не работает левый блок задних
фонарей и верхний дополнительный  стоп-
сигнал: ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LG1
(оранжевой/желтой)  при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

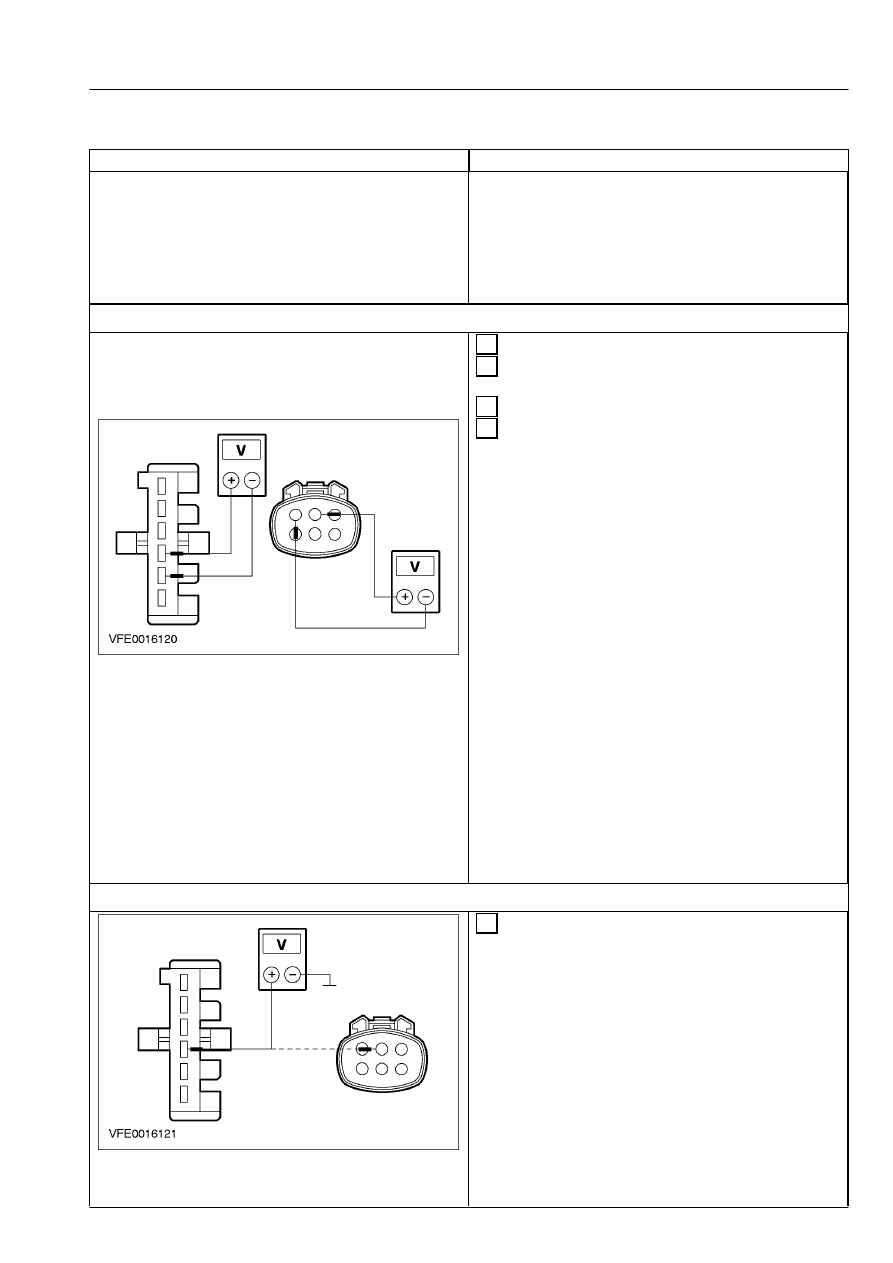

I2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 26S-LG21 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Правый блок задних фонарей -

C417  (Фургон), C499 (все остальные).





 3  Ведите положение ON.







 4  Измерьте напряжение:

    -   Фургон: между штырем 3 C417 правого блока

задних фонарей, электрической цепи 29S-LG21
(оранжевой/черной), со стороны
электропроводки, и штырем 1 электрической
цепи 31-LF24 (черной), со стороны
электропроводки.

    -   Все остальные: между штырем 2 C499 правого

блока задних фонарей , электрической цепи
29S-LG21 (оранжевой/черной), со стороны
электропроводки, и штырем 2 электрической
цепи 31-LF24 (черной), со стороны
электропроводки.

    -   Нажмите на переключатель положения  педали

тормоза.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу.  ПРОВЕРЬТЕ,
правильно ли действует  система.



Если необходимо, УСТАНОВИТЕ новый
правый блок задних фонарей.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет





Перейдите к I3



I3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LF24 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение:

    -   Фургон: между штырем 3 C417 правого блока

задних фонарей, электрической цепи 29S-LG21
(оранжевой/черной), со стороны
электропроводки, и "массой".

    -   Все остальные: между штырем 2 C499 правого

блока задних фонарей, электрической цепи
29S-LG21 (оранжевой/черной), со стороны
электропроводки, и "массой".

    -   Нажмите на переключатель положения  педали

тормоза.



• Регистрируется ли напряжение  аккумулятора?

417-01-34

Наружное освещение 417-01-34



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF24 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LG21
(оранжевой/черной)  при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

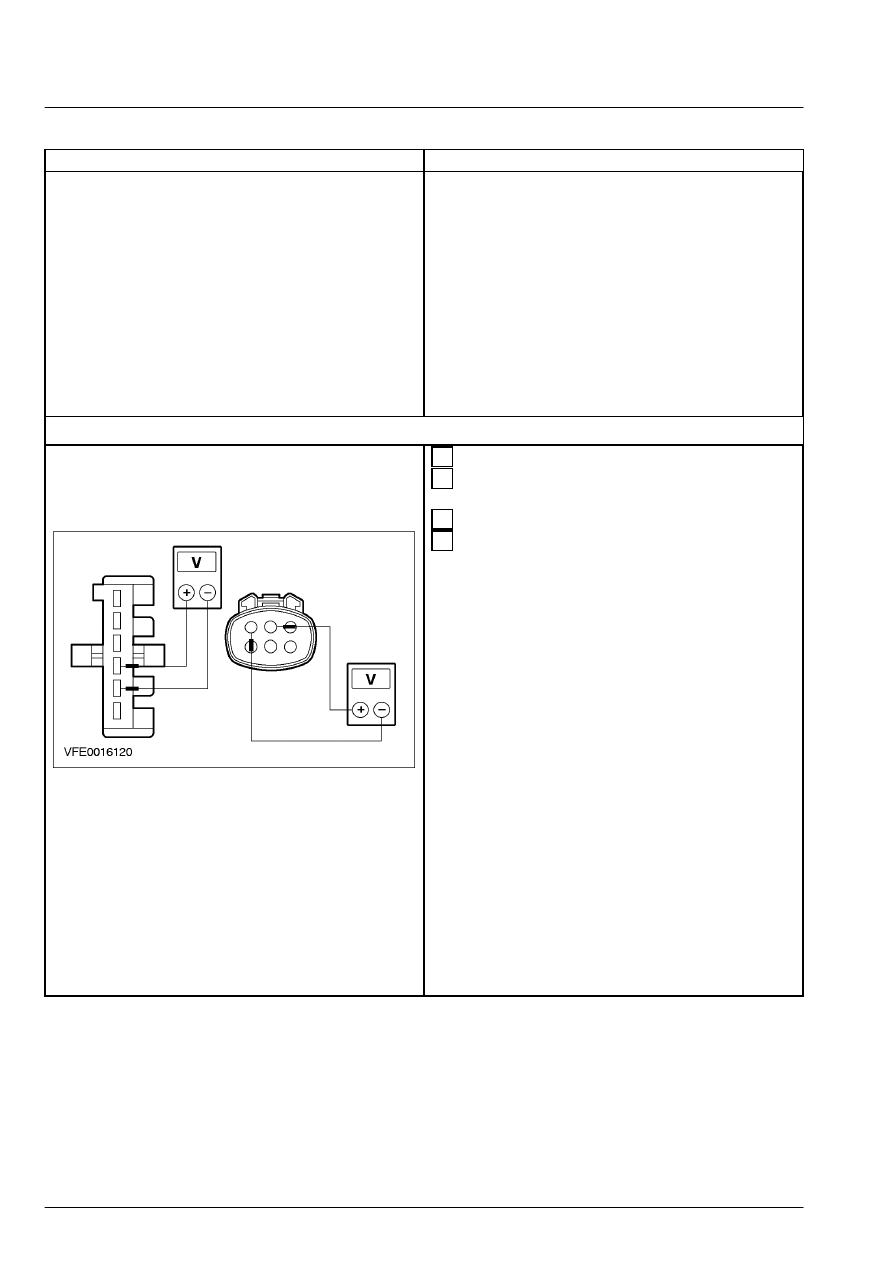

I4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LG14 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Левый блок задних фонарей - C414

(Фургон), C498 (все остальные).





 3  Ведите положение ON.







 4  Измерьте напряжение:

    -   Фургон: между штырем 3 C414 левого блока

задних фонарей, электрической цепи 29S-LG14
(оранжевой), со стороны электропроводки, и
штырем 2 электрической цепи 31-LF23
(черной/оранжевой), со стороны
электропроводки.

    -   Все остальные: между штырем 2 C498 левого

блока задних фонарей , электрической цепи
29S-LG14 (оранжевой), со стороны
электропроводки, и штырем 1 электрической
цепи 31-LF23 (черной), со стороны
электропроводки.

    -   Нажмите на переключатель положения  педали

тормоза.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу.  ПРОВЕРЬТЕ,
правильно ли действует  система.



Если необходимо, УСТАНОВИТЕ новый
левый блок задних фонарей.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет





Перейдите к I5



417-01-35

Наружное освещение 417-01-35



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

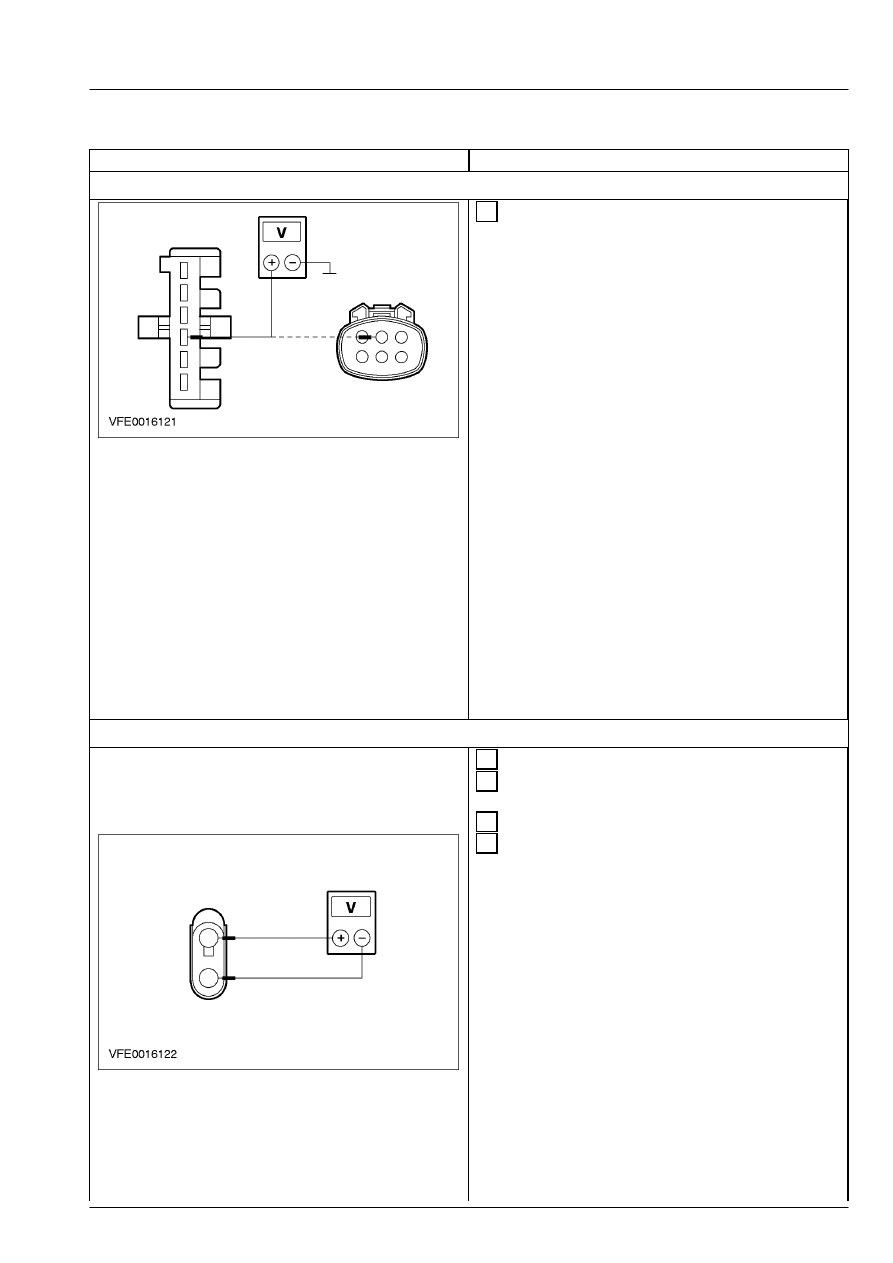

I5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LF23 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение:

    -   Фургон: между штырем 3 C414 левого блока

задних фонарей, электрической цепи 29S-LG14
(оранжевой), со стороны электропроводки, и
"массой".

    -   Все остальные: между штырем 2 C499 левого

блока задних фонарей, электрической цепи
29S-LG14 (оранжевой), со стороны
электропроводки, и "массой".

    -   Нажмите на переключатель положения  педали

тормоза.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF23 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LG14 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

I6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LG6 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Верхний дополнительный стоп-

сигнал -  C475.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 2 C475

верхнего дополнительного стоп-сигнала,
электрической цепи 29S-LG6
(оранжевой/желтой),  со стороны
электропроводки, и штырем 1  электрической
цепи 31-LG6 (черной/желтой), со  стороны
электропроводки.

    -   Нажмите на переключатель положения  педали

тормоза.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый верхний
дополнительный стоп-сигнал.  ПРОВЕРЬТЕ,
правильно ли  действует система.
