Наружное освещение 417-01-24



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Горит правая лампа ближнего света фар:
УСТРАНИТЕ короткое замыкание на
источник  питания электрической цепи 30S-
LE23  (красной/черной) или 30S-LE16
(красной/черной)  при помощи электрических
схем.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



УСТРАНИТЕ короткое замыкание на
источник питания электрической цепи(ей)
30S-LE20 (красной/оранжевой), 30S-DA9
(красной/оранжевой) или 30S-DA10
(красной/зеленой) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

F5: ОПРЕДЕЛИТЕ НЕИСПРАВНУЮ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ(И)







 1  Введите положение OFF.





 2  Отсоедините Реле дальнего света фар - C1050.





 3  Ведите положение ON.





 4  Визуально проверьте фары.

    -   Выключите фары ("OFF").



• Дальний свет фар горит?



→

→

→

→ Да



УСТРАНИТЕ короткое замыкание на
источник питания электрической цепи(ей)
30S-LE13 (красной/коричневой), 30S-LE15
(красной/зеленой) или 30S-LE22
(красной/черной)  при помощи электрических
схем.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к F6



F6: ПРОВЕРЬТЕ РЕЛЕ ДАЛЬНЕГО СВЕТА ФАР







 1  Визуально проверьте контрольную лампу

дальнего света фар на щитке приборов.



• Контрольная лампа горит?



→

→

→

→ Да



УСТРАНИТЕ короткое замыкание на
источник питания электрической цепи(ей)
15S-DC4 (зеленой/черной), 15S-LE11
(зеленой/белой),  20S-LE12 (розовой/желтой)
или 15S-LE12  (зеленой/желтой) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



УСТАНОВИТЕ новое реле дальнего света
фар.  ПРОВЕРЬТЕ, правильно ли действует
система.



417-01-25

Наружное освещение 417-01-25



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ G: НЕ РАБОТАЕТ ФУНКЦИЯ СИГНАЛИЗАЦИИ  СВЕТОМ ФАР





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

G1: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ  ПЕРЕКЛЮЧАТЕЛЬ







 1  Ведите положение ON.





 2  Визуально проверьте фары.

    -   Включите дальний свет фар ("ON").



• Дальний свет фар горит?



→

→

→

→ Да



УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет





Перейдите к C1





Проверки элементов

Реле

Проверка элементов применяется к  следующим
реле:
  –  Реле ближнего света фар
  –  Реле дальнего света фар
  –  Реле стоп-сигналов



1.  Проверьте размыкающий контакт.

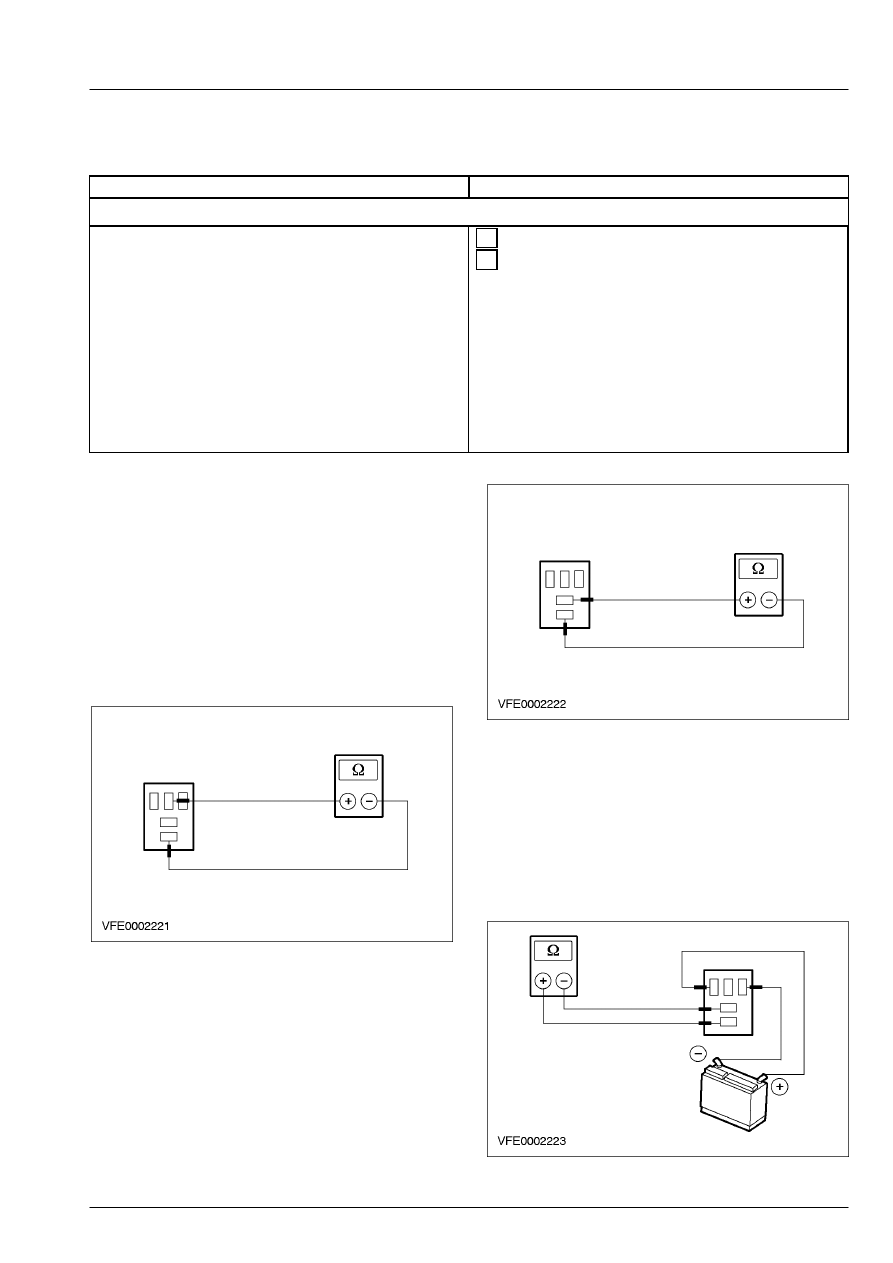

Измерьте сопротивление как показано на  рисунке
VFE0002221.
Сопротивление составляет менее 5 Ом?
Если да, перейдите к шагу 2.
Если нет, УСТАНОВИТЕ новое реле.



2.  Проверьте замыкающий контакт.

Измерьте сопротивление как показано на  рисунке
VFE0002222.
Сопротивление превышает 10 кОм?
Если да, перейдите к шагу 3.
Если нет, УСТАНОВИТЕ новое реле.



417-01-26

Наружное освещение 417-01-26



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

3.  Проверьте контакт реле в  активизированном
состоянии.

Соедините положительную клемму  источника
питания как показано на рисунке  VFE0002223.
Соедините отрицательную клемму  источника
питания как показано на рисунке  VFE0002223.
Измерьте сопротивление как показано на  рисунке
VFE0002223.
Реле переключается с отчетливым  щелчком и
сопротивление составляет менее 5  Ом?
Если да, реле исправно.
Если нет, УСТАНОВИТЕ новое реле.

417-01-27

Наружное освещение 417-01-27



ДИАГНОСТИКА И ПРОВЕРКИ



Стоп-сигналы — В комплектацию автомобиля входит: центральная коробка

соединений (CJB)



За информацией по соединениям и разъемам

обратитесь к Схеме ЭИектрических Соединений

417-01.

Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

Схема визуального осмотра



Электрические элементы





–  Жгут электропроводки.

  –  Плавкий предохранитель(и).
  –  Переключатель(и).
  –  Лампа(ы).
  –  Электрический разъем(ы).




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Состояние



Возможные Причины



Действие





• Стоп-сигналы не работают



• Переключатель положения

педали  тормоза.

 • Электрическая цепь(и).
 • Центральная коробка соединений

(CJB).

 • Плавкий предохранитель(и).



• ПЕРЕЙДИТЕ к проверке

системы H.



• Один или несколько стоп-

сигналов не  работают



• Лампа.

 • Электрическая цепь(и).
 • Правый/левый блок задних

фонарей  (стоп-сигнал).

 • Верхний дополнительный стоп-

сигнал.



• ПЕРЕЙДИТЕ к проверке

системы I.



• Стоп-сигналы постоянно

включены



• Переключатель стоп-сигналов.

 • Электрическая цепь(и).
 • Модуль управления АБС.
 • Модуль управления силовым

агрегатом  (PCM).



• ПЕРЕЙДИТЕ к проверке

системы J.



Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

PINPOINT-ТЕСТ H: СТОП-СИГНАЛЫ НЕ РАБОТАЮТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

H1: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F2.21  (15 A) (CJB).







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F2.21 (15

A)  (CJB).





 3  Проверьте плавкий предохранитель F2.21 (15

A) (CJB).
