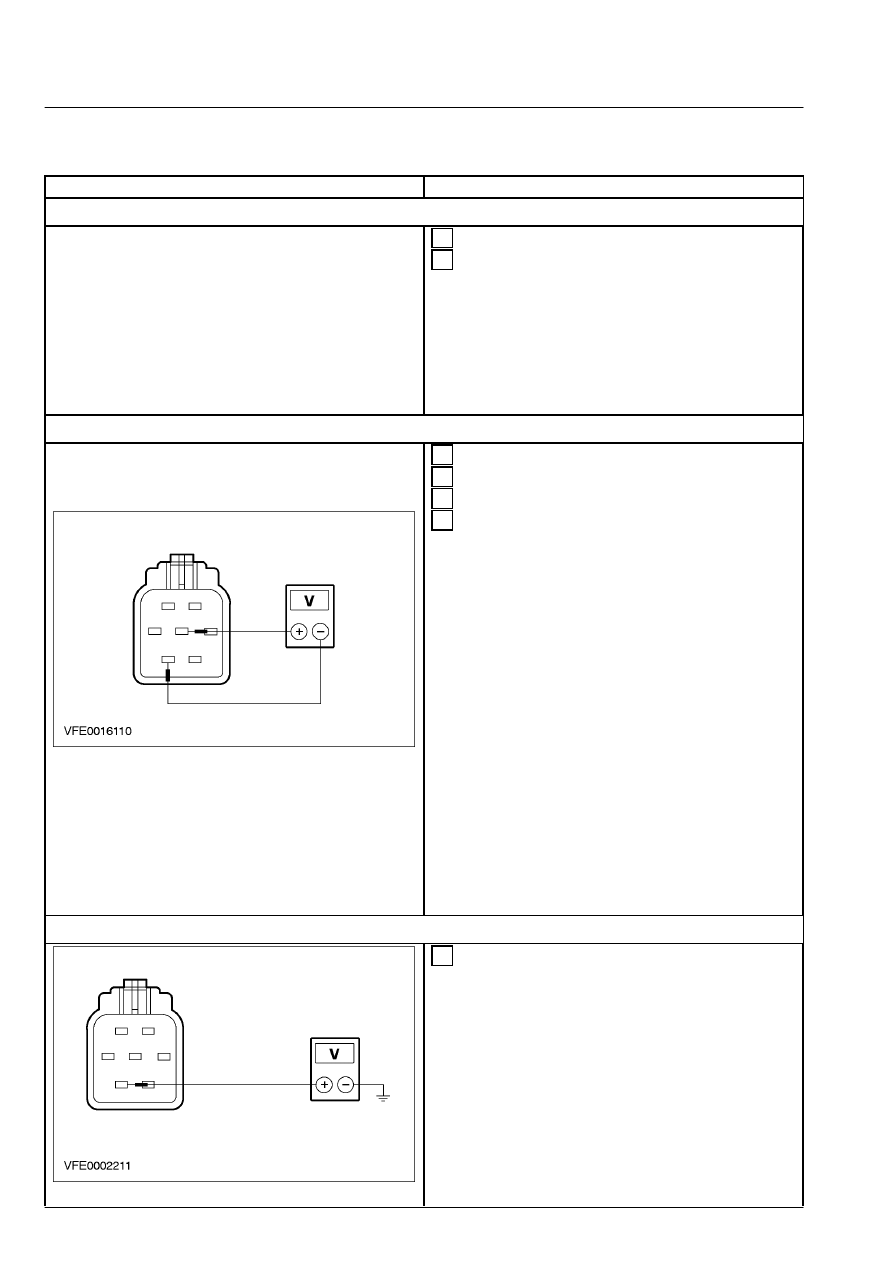

417-01-20

Наружное освещение 417-01-20



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ E: НЕ РАБОТАЕТ ОДНА ЛАМПА ДАЛЬНЕГО СВЕТА  ФАР





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E1: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ  ДАЛЬНЕГО СВЕТА ФАР







 1  Ведите положение ON.





 2  Визуальной проверьте неработающую  лампу

дальнего света фар.

    -   Включите дальний свет фар ("MAIN").



• Не работает левая лампа дальнего света  фар?



→

→

→

→ Да





Перейдите к E2





→

→

→

→ Нет





Перейдите к E4



E2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30S-LE15 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Левая фара - C1021.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 6 C1021

левой фары, электрической цепи 30S-LE15
(красной/зеленой), со стороны
электропроводки, и штырем 4 электрической
цепи 31-LE31 (черной), со стороны
электропроводки.

    -   Включите дальний свет фар ("MAIN").



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу дальнего света
фар.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к E3



E3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LE31 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 6 C1021

левой фары, электрической цепи 30S-LE15
(красной/зеленой), со стороны
электропроводки, и "массой".

    -   Включите дальний свет фар ("MAIN").

417-01-21

Наружное освещение 417-01-21



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LE31 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 30S-LE15
(красной/зеленой)  при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

E4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30S-LE22 ИЛИ  30S-LE15 НА РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Фара, правая, C1041.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 6 C1041

правой фары, электрической цепи 30S-LE22
(красной/черной) или 30S-LE15
(красной/зеленой),  со стороны электропроводки
и штырем 4  электрической цепи 31-LE31
(черной), со стороны  электропроводки.

    -   Включите дальний свет фар ("MAIN").



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу дальнего света
фар.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к E5



417-01-22

Наружное освещение 417-01-22



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LE31 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 6 C1041

правой фары, электрической цепи 30S-LE22
(красной/черной) или 30S-LE15
(красной/зеленой),  со стороны
электропроводки, и "массой".

    -   Включите дальний свет фар ("MAIN").



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LE31 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 30S-LE22
(красной/черной)  или 30S-LE15
(красной/зеленой) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



PINPOINT-ТЕСТ F: ФАРЫ (БЛИЖНИЙ СВЕТ/ДАЛЬНИЙ СВЕТ)  ПОСТОЯННО ВКЛЮЧЕНЫ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

F1: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩИЕ ЛАМПЫ







 1  Ведите положение ON.





 2  Визуально проверьте фары.

    -   Выключите фары ("OFF").



• Ближний свет фар горит постоянно?



→

→

→

→ Да





Перейдите к F2





→

→

→

→ Нет





Перейдите к F5



F2: ОПРЕДЕЛИТЕ НЕИСПРАВНУЮ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ







 1  Введите положение OFF.





 2  Отсоедините Реле ближнего света фар - C1049.





 3  Ведите положение ON.





 4  Визуально проверьте фары.

    -   Выключите фары ("OFF").



• Ближний свет фар горит постоянно?



→

→

→

→ Да

417-01-23

Наружное освещение 417-01-23



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





Перейдите к F4





→

→

→

→ Нет





Перейдите к F3



F3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LE19 НА  КОРОТКОЕ ЗАМЫКАНИЕ НА
ИСТОЧНИК ПИТАНИЯ









 1  Измерьте напряжение между штырем 1 C1049

реле ближнего света фар, электрической цепи
15S-LE19 (красной), со стороны
электропроводки,  и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТРАНИТЕ короткое замыкание на
источник питания электрической цепи 15S-
LE19  при помощи электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



УСТАНОВИТЕ новое реле ближнего света
фар.  ПРОВЕРЬТЕ, правильно ли действует
система.

F4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30S-LE20 НА  КОРОТКОЕ ЗАМЫКАНИЕ НА
ИСТОЧНИК ПИТАНИЯ







 1  Введите положение OFF.





 2  Отсоедините Плавкий предохранитель F1.24 (10

A)  (BJB).





 3  Отсоедините Плавкий предохранитель F1.23 (10

A)  (BJB).





 4  Ведите положение ON.





 5  Визуально проверьте фары.

    -   Выключите фары ("OFF").



• Горит одна лампа ближнего света фар?



→

→

→

→ Да



Горит левая лампа ближнего света фар:
УСТРАНИТЕ короткое замыкание на
источник  питания электрической цепи 30S-
LE16  (красной/черной) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.
