417-01-12

Наружное освещение 417-01-12



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Если плавкий предохранитель снова
перегорит, ОПРЕДЕЛИТЕ
МЕСТОПОЛОЖЕНИЕ и  УСТРАНИТЕ
короткое замыкание на "массу" при  помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

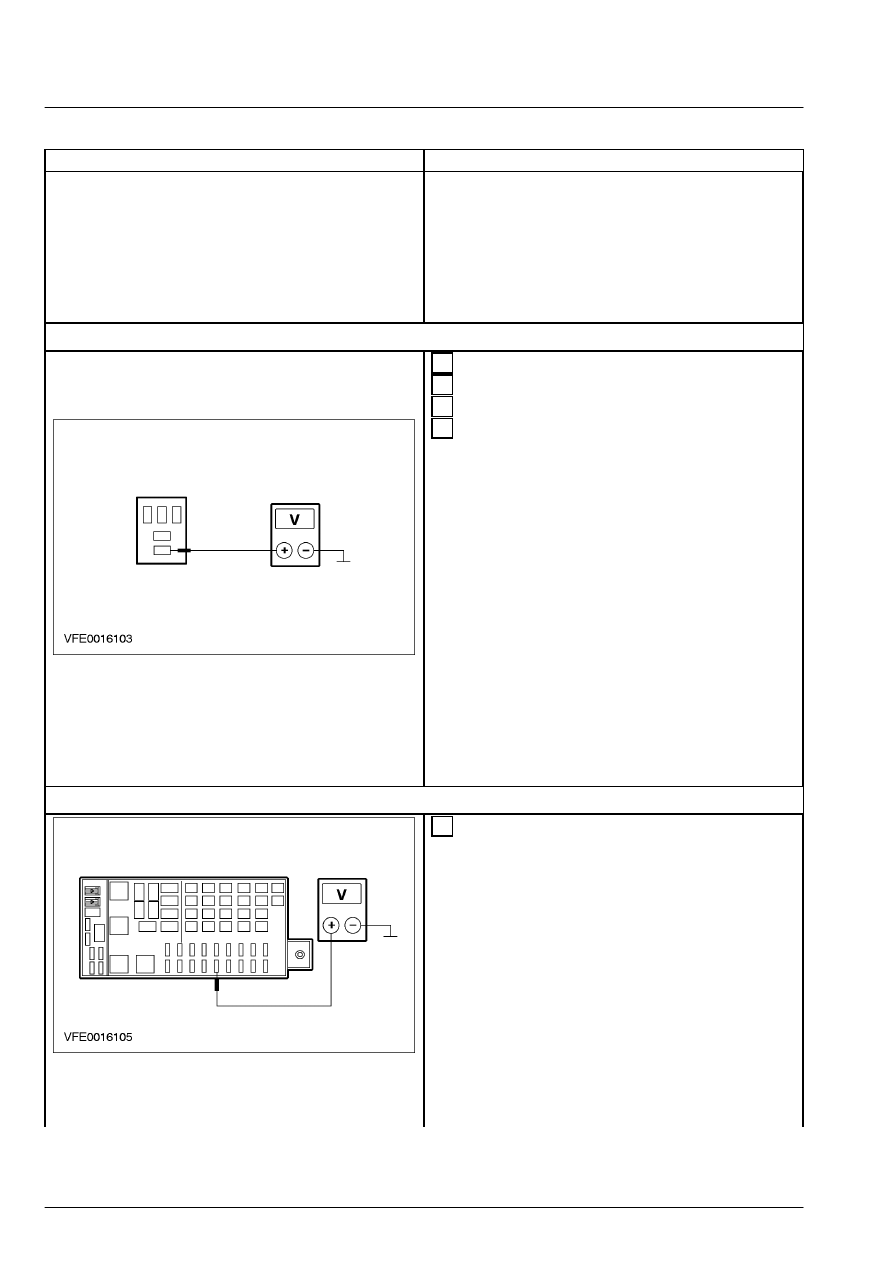

C2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30-LE13 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Реле дальнего света фар - C1050.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 3 C1050

реле дальнего света фар, электрической цепи
30-LE13 (красной), со стороны
электропроводки, и  "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к C4





→

→

→

→ Нет





Перейдите к C3



C3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30-LE13 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между плавким

предохранителем F1.9 (15 A) (BJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да

417-01-13

Наружное освещение 417-01-13



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь
30-LE13 при помощи электрических схем.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание плавкого
предохранителя F1.9 при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-02-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

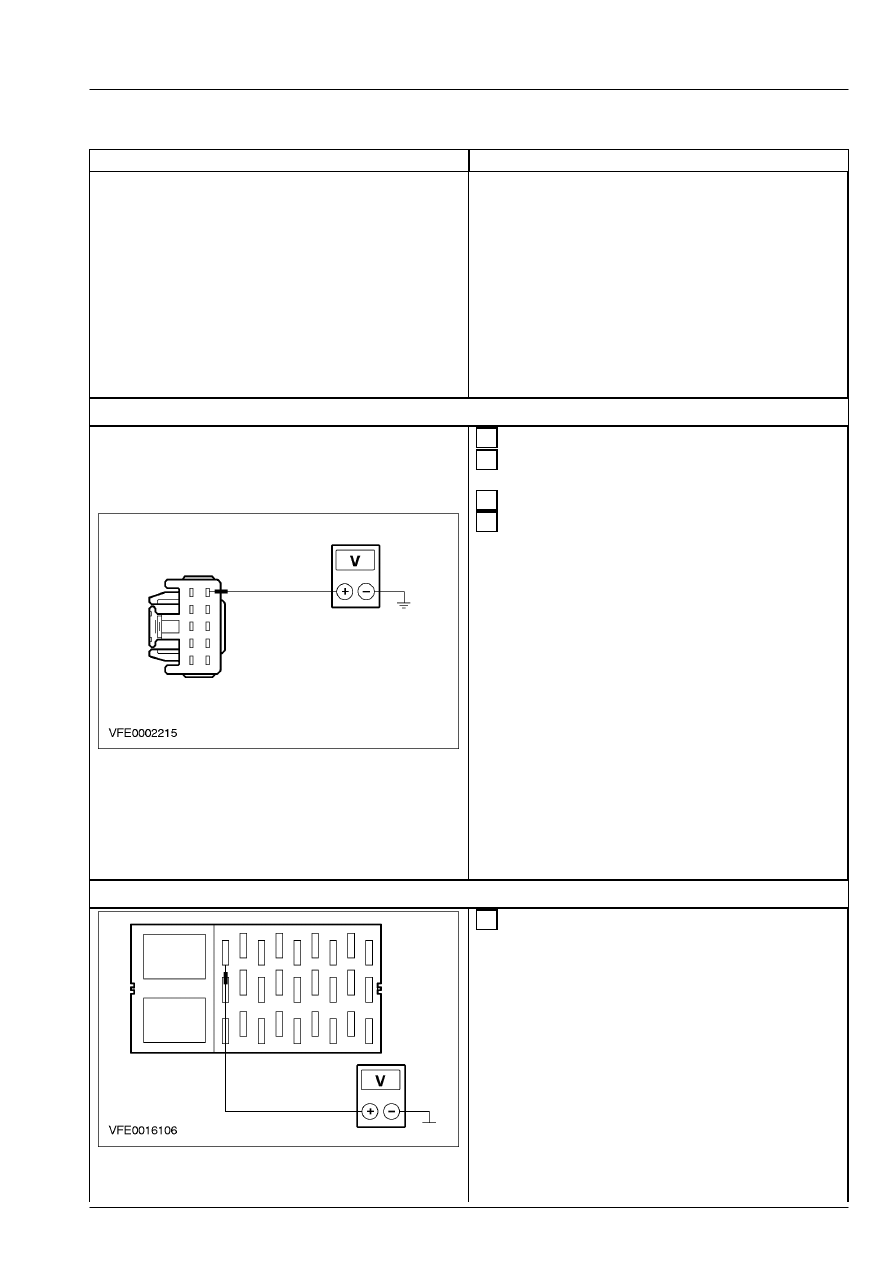

C4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-LE14 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Многофункциональный

переключатель -  C202a.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 6 C 202a

многофункционального переключателя,
электрической цепи 15-LE14 (зеленой/красной),
со стороны электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к C6





→

→

→

→ Нет





Перейдите к C5



C5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-LE14 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между плавким

предохранителем F2.5 (15 A) (CJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?

417-01-14

Наружное освещение 417-01-14



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-LE14 (зеленую/красную) при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



Если необходимо, ОТРЕМОНТИРУЙТЕ
электрическую цепь 15-DA34
(зеленую/черную)  между плавким
предохранителем F2.5 и  соединением S217
при помощи электрических схем.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание плавкого
предохранителя F2.5 (15 A) (CJB) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-02-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

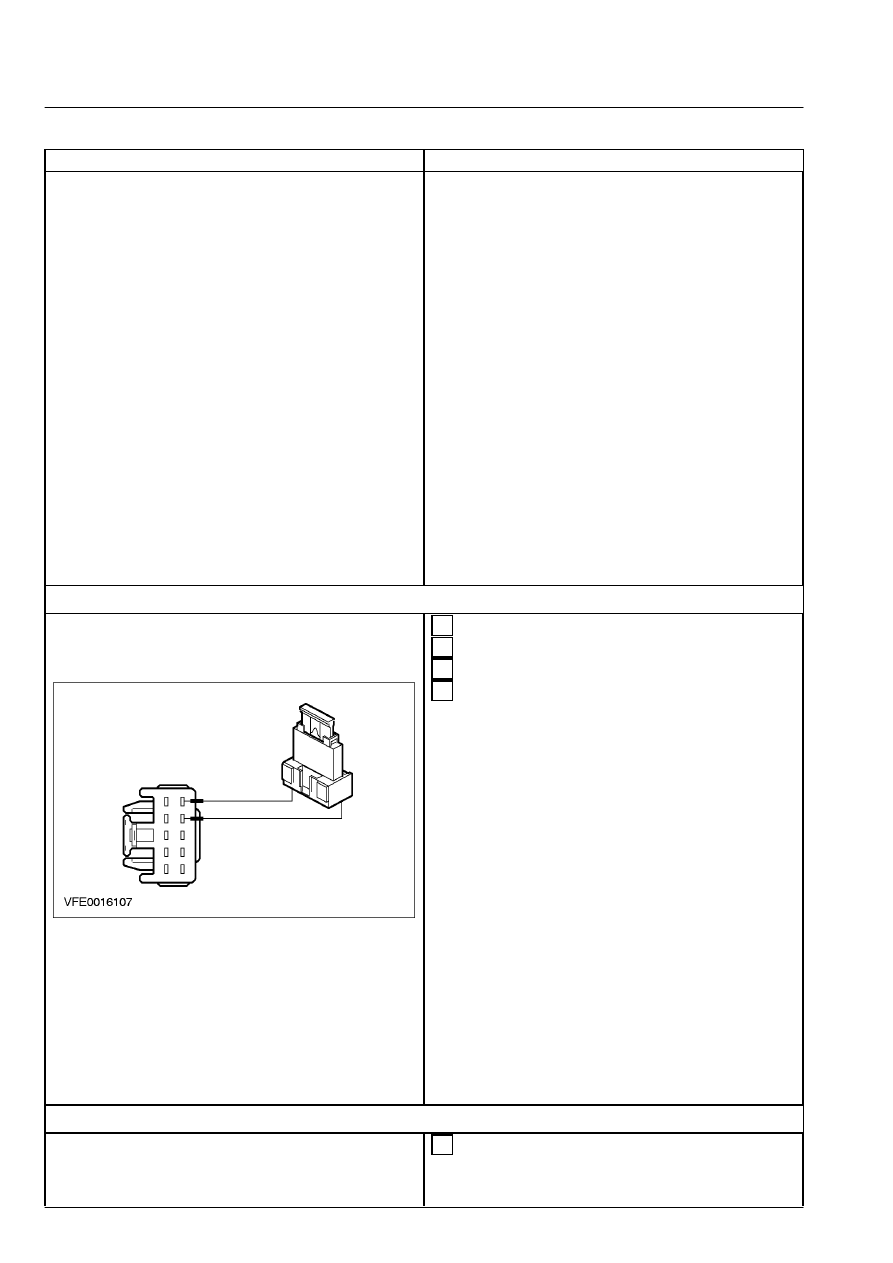

C6: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ  ПЕРЕКЛЮЧАТЕЛЬ







 1  Введите положение OFF.





 2  Подсоедините Реле дальнего света фар - C1050.





 3  Ведите положение ON.







 4  Соедините штырь 6 C 202a

многофункционального переключателя,
электрической цепи 15-LE14 (зеленой/красной),
со стороны электропроводки, и штырь 7
электрической цепи 15S-DC4 (зеленой/черной),
со  стороны электропроводки, соединительным
проводом с плавким предохранителем.



• Дальний свет фар горит?



→

→

→

→ Да



УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет





Перейдите к C7



C7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-DC4 НА  РАЗМЫКАНИЕ







 1  Визуально проверьте контрольную лампу

дальнего света фар на щитке приборов.



• Контрольная лампа горит?

417-01-15

Наружное освещение 417-01-15



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Да





Перейдите к C8





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15S-DC4 (зеленую/черную) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

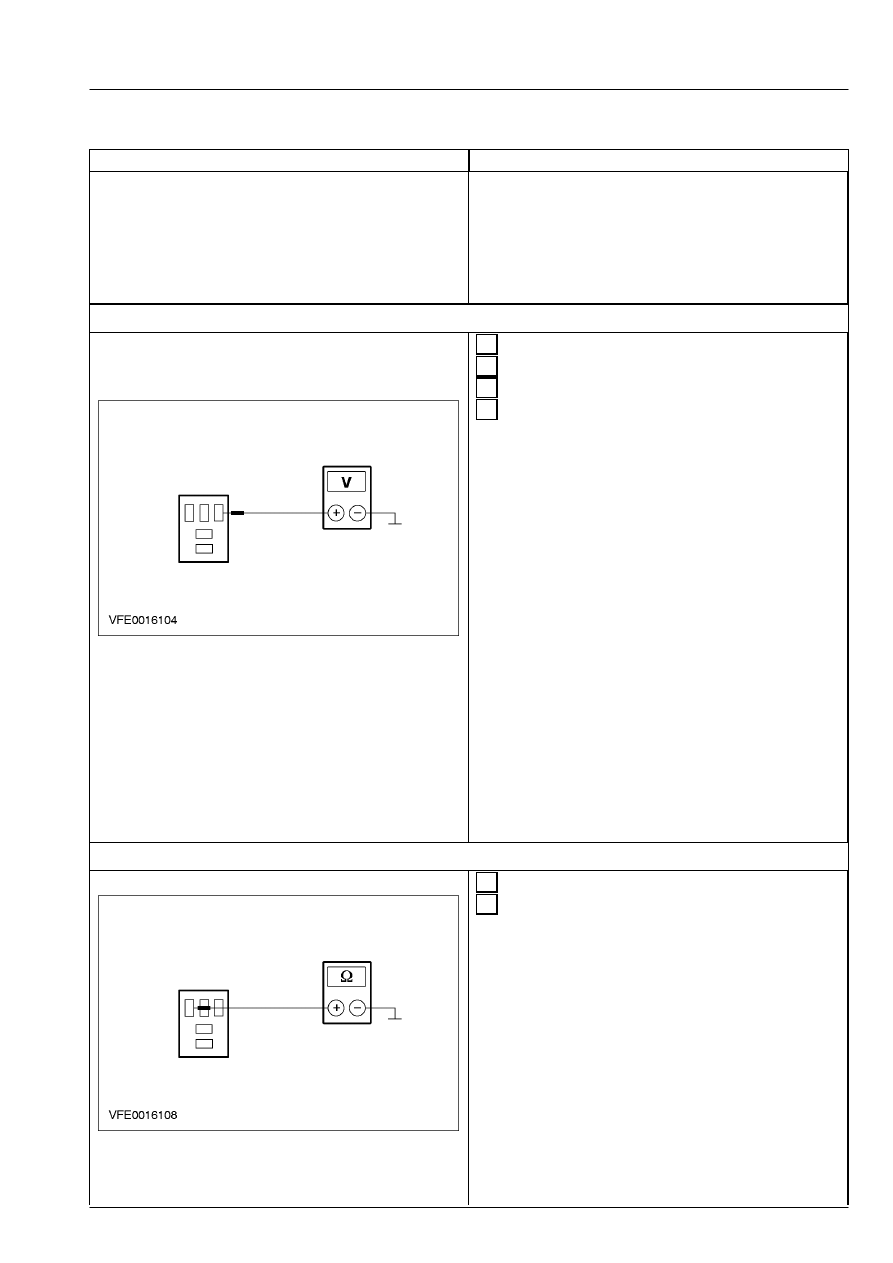

C8: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 20S-LE12 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Реле дальнего света фар - C1050.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 C1050

реле дальнего света фар, электрической цепи
15S-LE12 (зеленой/желтой), и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к C9





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
20S-LE12 (розовую/желтую) или 15S-LE12
(зеленую/желтую) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

C9: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LE12 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.







 2  Измерьте сопротивление между штырем 2

C1050 реле дальнего света фар, электрической
цепи 31-LE12 (черной), со стороны
электропроводки BJB , и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да
