Ford Transit (2001 год). Руководство - часть 506

417-01-8

Наружное освещение 417-01-8



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Нет





Перейдите к B4



B4: ПРОВЕРЬТЕ РЕЛЕ БЛИЖНЕГО СВЕТА ФАР







 1  Введите положение OFF.





 2  Отсоедините Реле ближнего света фар - C1049.





 3  ПРОВЕРЬТЕ реле ближнего света фар - C1049,

воспользовавшись проверками элементов.



• Реле ближнего света фар исправно?



→

→

→

→ Да





Перейдите к B5





→

→

→

→ Нет



УСТАНОВИТЕ новое реле ближнего света
фар.  ПРОВЕРЬТЕ, правильно ли действует
система.

B5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-DD1 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Главный переключатель

освещения -  C205.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 8 C205

главного переключателя освещения,
электрической цепи 15-DD1 (зеленой/желтой),
со  стороны электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к B6





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-DD1  (электропитание) при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

B6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LE14 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Подсоедините Главный переключатель

освещения -  C205.





 3  Ведите положение ON.

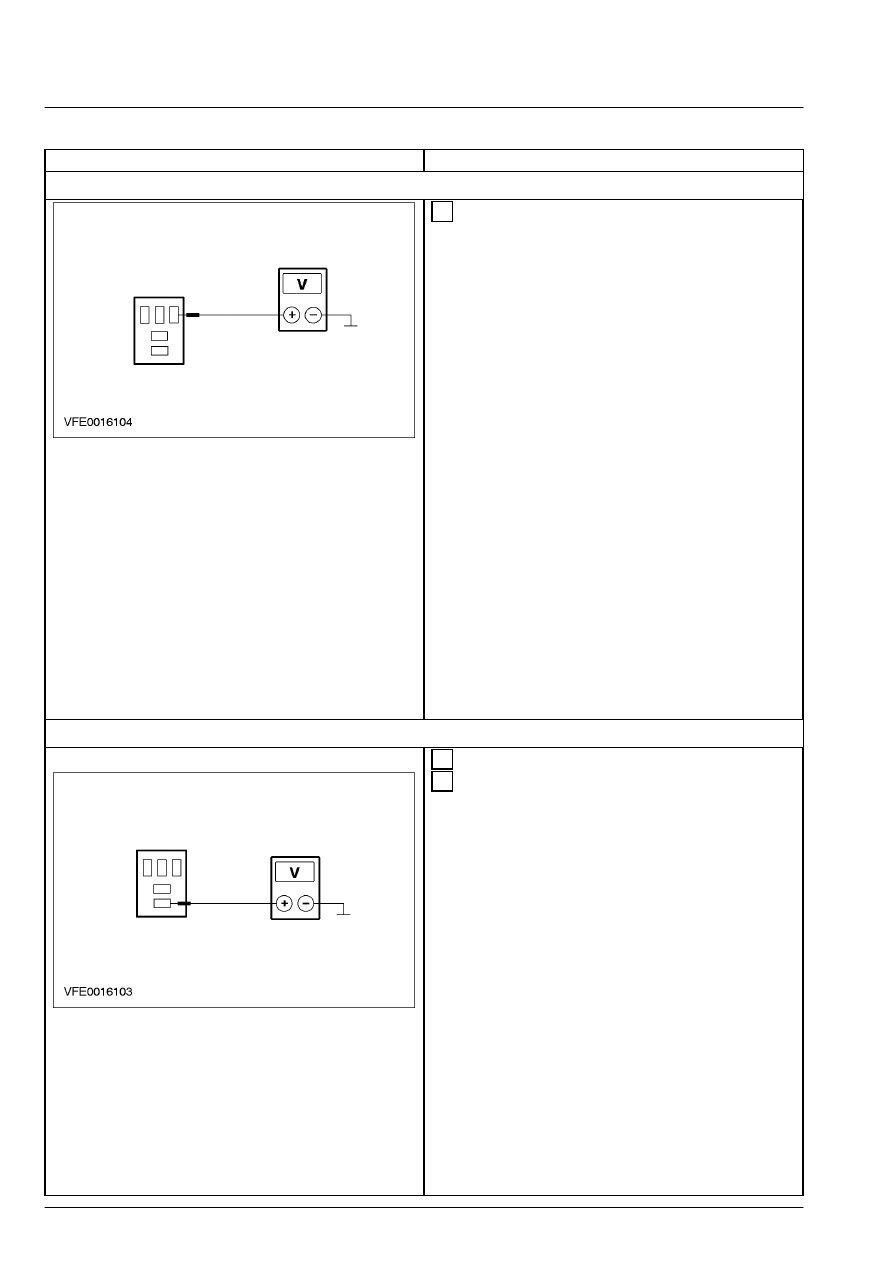

417-01-9

Наружное освещение 417-01-9



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 4  Измерьте напряжение между штырем 8 C202a

многофункционального переключателя,
электрической цепи 29S-LE14 (оранжевой), со
стороны электропроводки, и "массой".

    -   Поверните главный переключатель  освещения

в положение "HEAD".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к B7





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-LE14 (электропитание) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

B7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LE19 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Подсоедините Многофункциональный

переключатель -  C202a.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 C1049

реле ближнего света фар, электрической цепи
15S-LE19 (красной), со стороны BJB, и штырем
2  электрической цепи 31-LE19 (черной), со
стороны  BJB.

    -   Поверните многофункциональный

переключатель в положение, соответствующее
ближнему свету фар.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к B9





→

→

→

→ Нет





Перейдите к B8



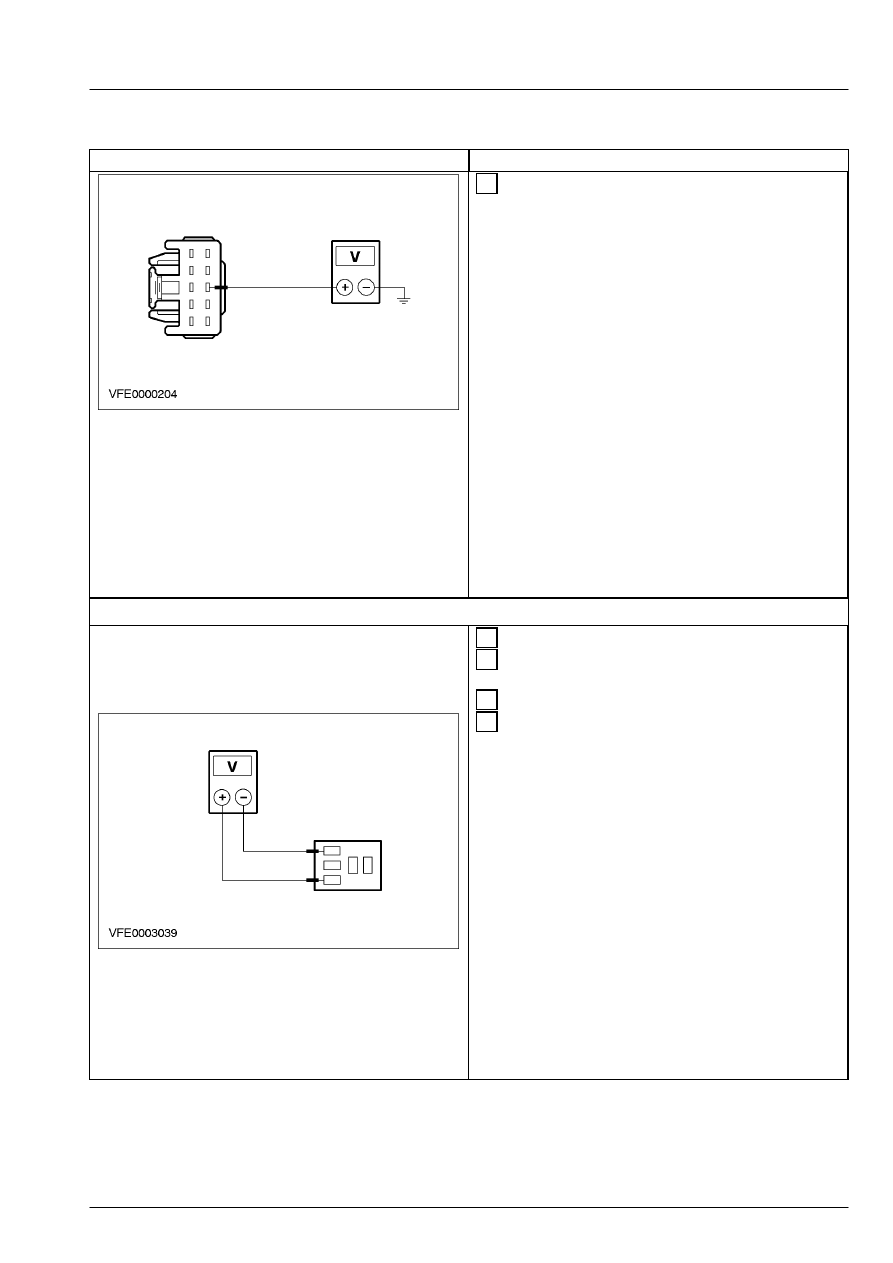

417-01-10

Наружное освещение 417-01-10



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B8: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LE19 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 1 C1049

реле ближнего света фар, электрической цепи
15S-LE19 (красной), со стороны BJB, и
"массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-LE19 (распределение заземления) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15S-LE19 (электропитание) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

B9: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30S-LE20 НА  РАЗМЫКАНИЕ







 1  Ведите положение ON.







 2  Измерьте напряжение между штырем 3 C1049

реле ближнего света фар, электрической цепи
30-LE20 (красной/оранжевой), со стороны BJB,
и  "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
30S-LE20 (красную/оранжевую) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет





Перейдите к B10



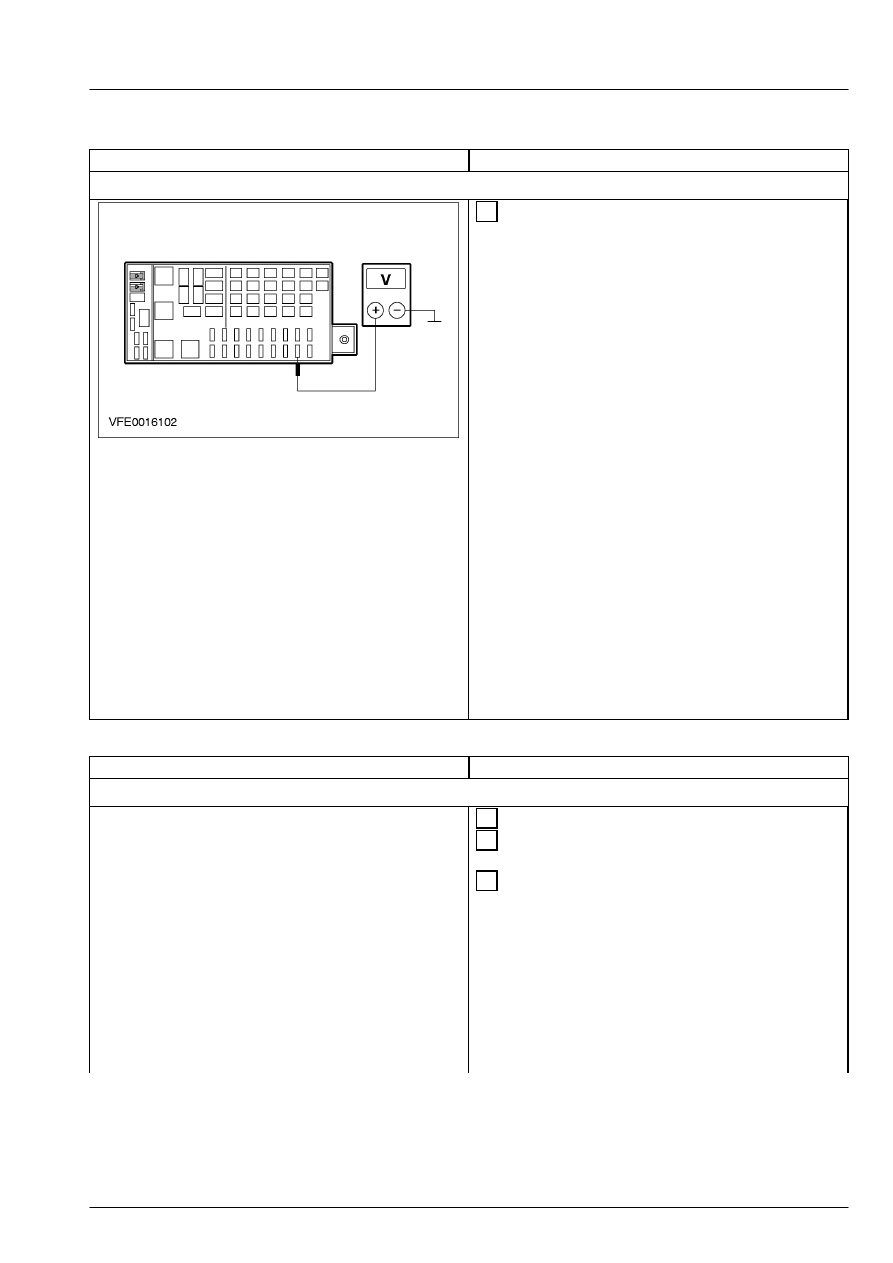

417-01-11

Наружное освещение 417-01-11



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B10: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30-LE20 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между плавким

предохранителем F1.3 (20 A) (BJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
30-LE20 (красную/оранжевую) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание плавкого
предохранителя F1.3 (20 A) (BJB) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-02-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



PINPOINT-ТЕСТ C: НЕ РАБОТАЕТ ДАЛЬНИЙ СВЕТ ФАР





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F1.9 (20  A) (BJB)







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F1.9

(20A) (BJB).





 3  Проверьте правильность  функционирования

плавкого предохранителя  F1.9.



• Плавкий предохранитель F1.9 исправен?



→

→

→

→ Да





Перейдите к C2





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель F1.9 (20 A) (BJB).
ПРОВЕРЬТЕ, правильно ли действует
система.
