417-01-4

Наружное освещение 417-01-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Фары — В комплектацию автомобиля входит: центральная коробка соединений

(CJB)



За информацией по соединениям и разъемам

обратитесь к Схеме ЭИектрических Соединений

417-01.

Осмотр и проверка

  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

Схема визуального осмотра



Электрические элементы





–  Плавкий предохранитель(и).

  –  Жгут электропроводки.
  –  Лампа(ы).
  –  Электрический разъем(ы).
  –  Переключатель(и).
  –  Фара в сборе.
  –  Аккумулятор.




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Состояние



Возможные Причины



Действие





• Обе фары не работают



• Плавкий предохранитель(и).

 • Электрическая цепь(и).
 • Многофункциональный

переключатель.

 • CJB.



• ПЕРЕЙДИТЕ к Проверке

системы А.



• Не работает ближний свет фар



• Лампа.

 • Плавкий предохранитель(и).
 • Реле ближнего света фар.
 • Электрическая цепь(и).
 • Многофункциональный

переключатель.

 • Центральная коробка соединений

(CJB).

 • Главный переключатель

освещения.



• ПЕРЕЙДИТЕ к проверке

системы B.



• Не работает дальний свет фар



• Лампа.

 • Плавкий предохранитель(и).
 • Реле дальнего света фар.
 • Электрическая цепь(и).
 • Многофункциональный

переключатель.

 • Центральная коробка соединений

(CJB).

 • Главный переключатель

освещения.



• ПЕРЕЙДИТЕ к проверке

системы C.

417-01-5

Наружное освещение 417-01-5



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие





• Не работает одна лампа

ближнего света  фар



• Лампа.

 • Плавкий предохранитель(и).
 • Электрическая цепь(и).
 • Многофункциональный

переключатель.

 • Центральная коробка соединений

(CJB).

 • Левая/правая фара.



• ПЕРЕЙДИТЕ к проверке

системы D.



• Не работает одна лампа дальнего

света



• Лампа.

 • Плавкий предохранитель(и).
 • Реле ближнего света фар.
 • Электрическая цепь(и).
 • Многофункциональный

переключатель.

 • Центральная коробка соединений

(CJB).

 • Левая/правая фара.



• ПЕРЕЙДИТЕ к проверке

системы E.



• Фары (ближний свет/дальний

свет)  постоянно включены



• Многофункциональный

переключатель.

 • Щиток приборов.
 • Реле дальнего света фар.
 • Реле ближнего света фар.
 • Электрическая цепь(и).
 • CJB.
 • Плавкий предохранитель F9.



• ПЕРЕЙДИТЕ к проверке

системы F.



• Не работает функция

сигнализации  светом фар



• Лампа.

 • Плавкий предохранитель(и).
 • Левая/правая фара.
 • Электрическая цепь(и).
 • CJB.
 • Многофункциональный

переключатель.



• ПЕРЕЙДИТЕ к проверке

системы G.



Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

PINPOINT-ТЕСТ A: НЕ РАБОТАЮТ ФАРЫ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F2.5 (15  A) (CJB).







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F2.5 (15

A)  (CJB).





 3  Проверьте плавкий предохранитель F2.5 (15  A)

(CJB).



• Плавкий предохранитель F2.5 исправен?



→

→

→

→ Да

417-01-6

Наружное освещение 417-01-6



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-DA34 (зеленую/черную) между плавким
предохранителем F2.5 и соединением S217
при  помощи электрических схем.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



Если неисправность не устранена,
ОТРЕМОНТИРУЙТЕ электрическую цепь(и)
между  соединением S108 и "массой" при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



Если необходимо, УСТАНОВИТЕ новый
многофункциональный переключатель -
C202a.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель F2.5  Если плавкий
предохранитель F2.5 снова  перегорит,
ОПРЕДЕЛИТЕ МЕСТОПОЛОЖЕНИЕ и
УСТРАНИТЕ короткое замыкание при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



PINPOINT-ТЕСТ B: НЕ РАБОТАЕТ БЛИЖНИЙ СВЕТ ФАР





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F1.3 (20  A) (BJB)







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F1.3 (20

A)  (BJB).





 3  Проверьте правильность  функционирования

плавких предохранителей  F1.3 (20 A) (BJB).



• Плавкий предохранитель F1.3 исправен?



→

→

→

→ Да





Перейдите к B2





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель.  Если плавкий
предохранитель снова перегорит,
ОПРЕДЕЛИТЕ  МЕСТОПОЛОЖЕНИЕ и
УСТРАНИТЕ короткое  замыкание при
помощи электрических схем.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

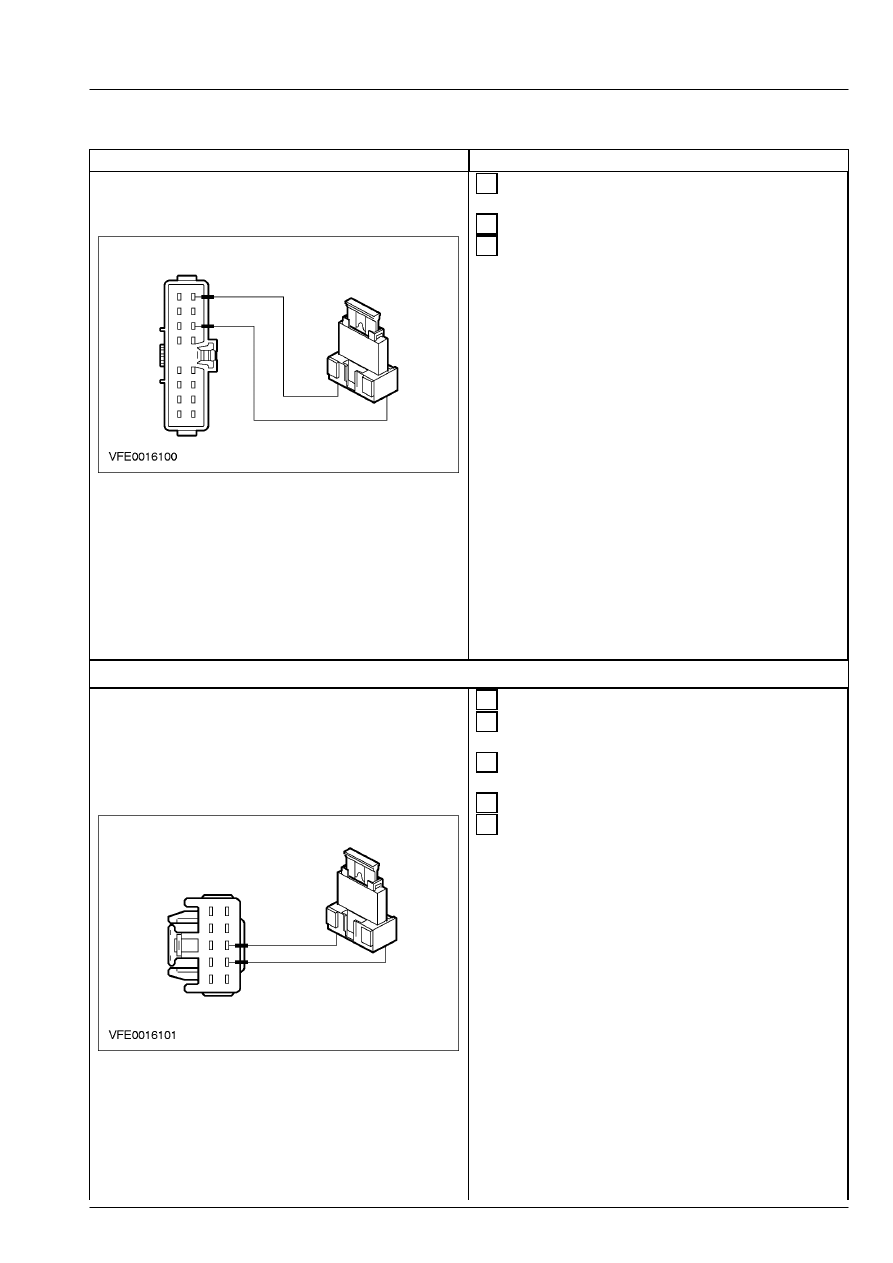

B2: ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ  ОСВЕЩЕНИЯ







 1  Введите положение OFF.

417-01-7

Наружное освещение 417-01-7



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Отсоедините Главный переключатель

освещения -  C205.





 3  Ведите положение ON.







 4  Соедините штырь 8 С 205 главного

переключателя освещения, электрической  цепи
15-DD1 (зеленой/желтой), со стороны
электропроводки, и штырь 6 электрической
цепи 29S-LE14 (оранжевой), со стороны
электропроводки с соединительным проводом  с
плавким предохранителем.

    -   Поверните многофункциональный

переключатель в положение, соответствующее
ближнему свету фар ("LOW").



• Ближний свет фар горит?



→

→

→

→ Да



УСТАНОВИТЕ новый главный
переключатель освещения - C205.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к B3



B3: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ  ПЕРЕКЛЮЧАТЕЛЬ







 1  Введите положение OFF.





 2  Отсоедините Многофункциональный

переключатель -  C202a.





 3  Подсоедините Главный переключатель

освещения -  C205.





 4  Ведите положение ON.







 5  Соедините штырь 8 C 202a

многофункционального переключателя,
электрической цепи 29S-LE14 (оранжевой), со
стороны электропроводки, и штырь 9
электрической цепи 15S-LE19
(зеленой/коричневой), со стороны
электропроводки, соединительным проводом с
плавким предохранителем.

    -   Поверните главный переключатель  освещения

в положение "HEAD"



• Ближний свет фар горит?



→

→

→

→ Да



УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли  действует
система.
