ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





Перейдите к C10





→

→

→

→ Нет



ВОССТАНОВИТЕ заземление
электрической цепи 31-LE12 при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-04-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

C10: ПРОВЕРЬТЕ РЕЛЕ ДАЛЬНЕГО СВЕТА ФАР







 1  ПРОВЕРЬТЕ реле дальнего света фар - C1050,

воспользовавшись проверками элементов.



• Реле дальнего света фар исправно?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
30S-LE13 (красную/коричневую) при
помощи  электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



УСТАНОВИТЕ новое реле дальнего света
фар.  ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ D: НЕ РАБОТАЕТ ОДНА ЛАМПА БЛИЖНЕГО СВЕТА  ФАР





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ  БЛИЖНЕГО СВЕТА ФАР







 1  Ведите положение ON.





 2  Визуально проверьте неработающую  лампу

ближнего света фар.

    -   Включите ближний свет фар.



• Не работает левая лампа ближнего света  фар?



→

→

→

→ Да





Перейдите к D2





→

→

→

→ Нет





Перейдите к D5



D2: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ  ФУНКЦИОНИРОВАНИЯ ПЛАВКОГО
ПРЕДОХРАНИТЕЛЯ  F1.24 (10 A) (BJB).







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F1.24 (10

A)  (BJB).





 3  Проверьте правильность  функционирования

плавкого предохранителя  F1.24.



• Плавкий предохранитель F1.24 (10 A) (BJB)
исправен?



→

→

→

→ Да





Перейдите к D3





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель F1.24 (10 A) (BJB).
ПРОВЕРЬТЕ, правильно ли действует
система.

417-01-17

Наружное освещение 417-01-17



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Если плавкий предохранитель снова
перегорит, ОПРЕДЕЛИТЕ
МЕСТОПОЛОЖЕНИЕ и  УСТРАНИТЕ
короткое замыкание на "массу" при  помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

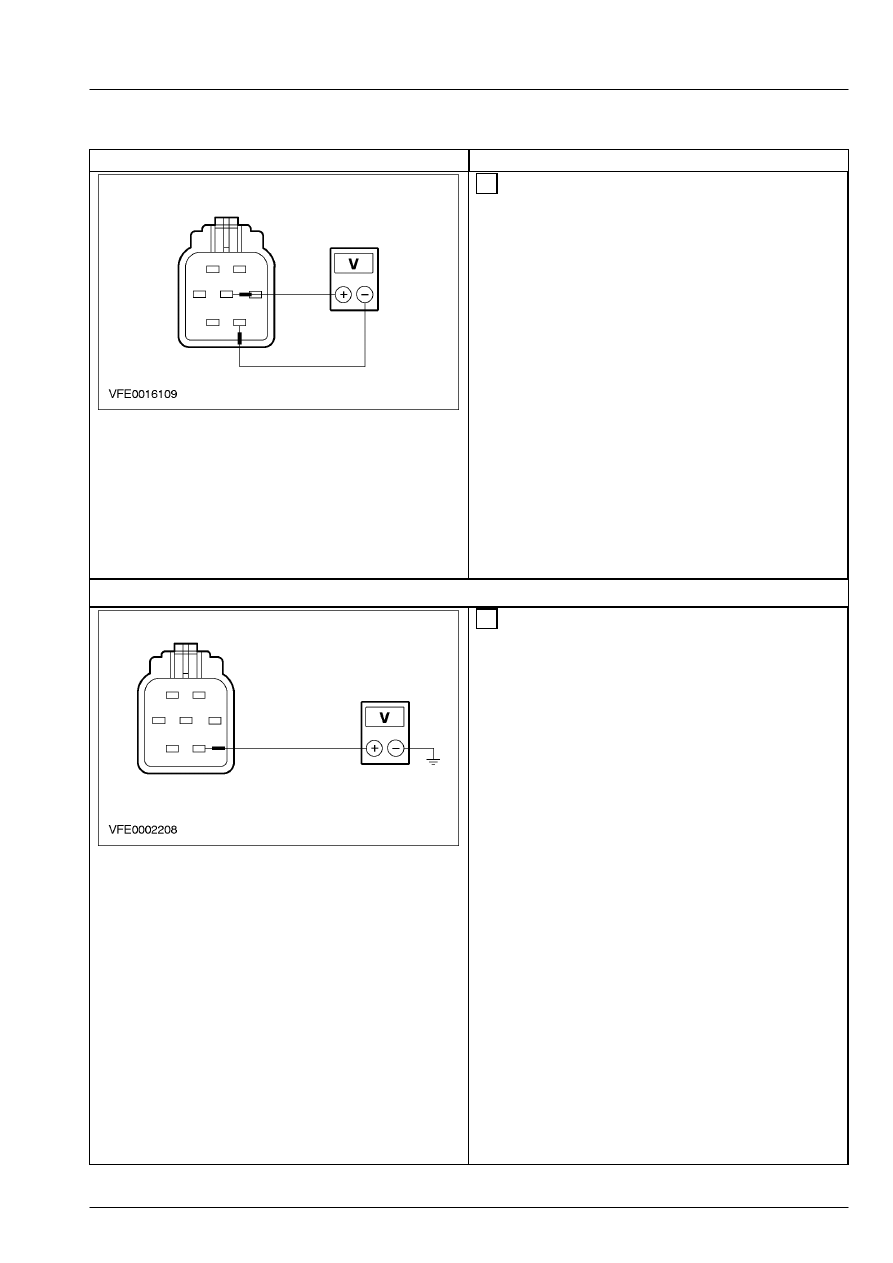

D3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30S-DA9 И  30S-LE16 НА РАЗМЫКАНИЕ







 1  Отсоедините Фара, левая, C1021.





 2  Ведите положение ON.







 3  Измерьте напряжение между штырем 7 C1021

левой фары, электрической цепи 30S-LE16
(красной/черной), со стороны  электропроводки
и штырем 4, электрической  цепи 31-LE31
(черной), со стороны  электропроводки.

    -   Включите фары.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу ближнего света
фар.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к D4



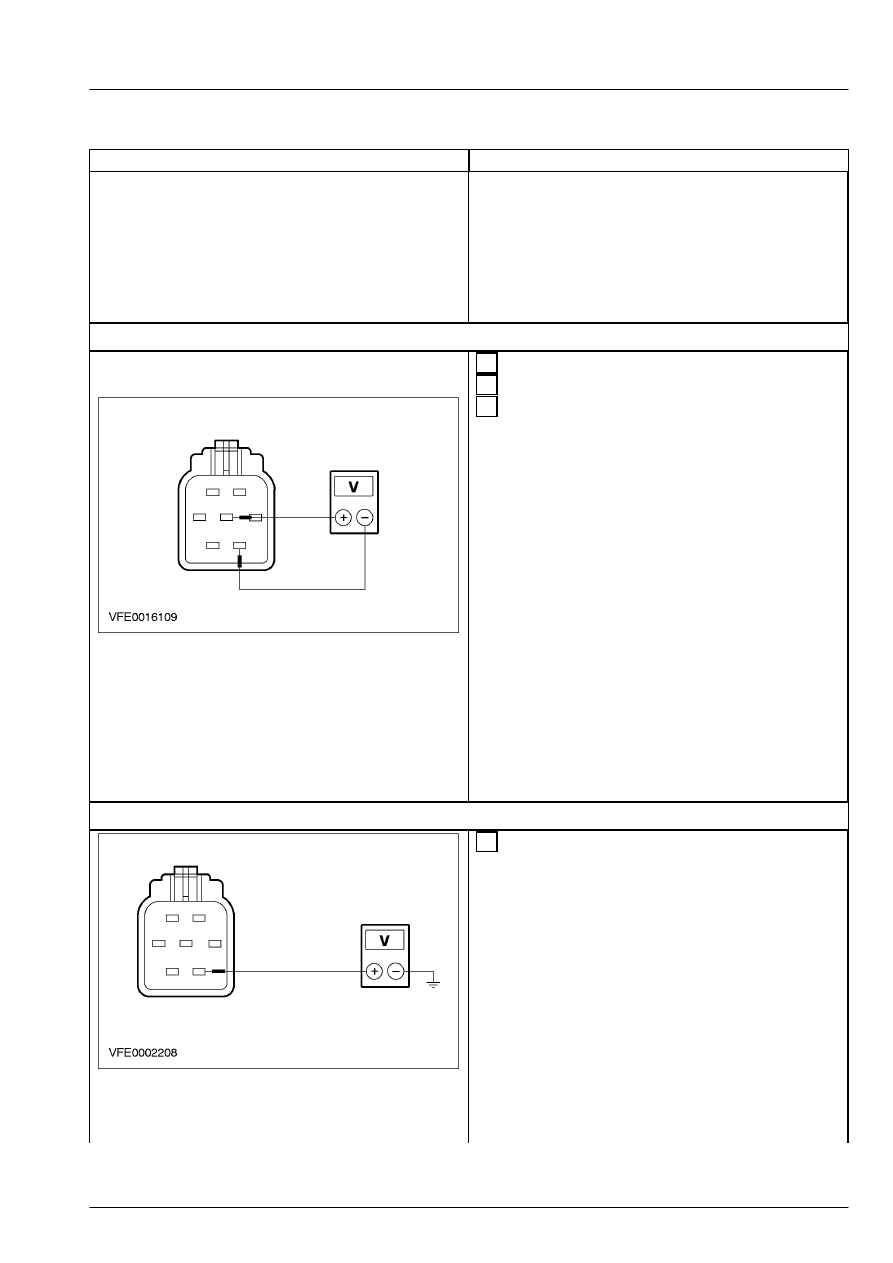

D4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LE31 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 7 C1021

левой фары, электрической цепи 30S-LE16
(красной/черной), со стороны  электропроводки,
и "массой".

    -   Включите фары.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да

417-01-18

Наружное освещение 417-01-18



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ВОССТАНОВИТЕ заземление
электрической цепи 31-LE31 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30S-DA9 (красную/оранжевую) или 30S-LE16
(красную/черную) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

D5: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ  ФУНКЦИОНИРОВАНИЯ ПЛАВКОГО
ПРЕДОХРАНИТЕЛЯ  F1.23 (10 A) (BJB)







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F1.23 (10

A)  (BJB).





 3  Проверьте правильность  функционирования

плавкого предохранителя  F1.23.



• Плавкий предохранитель F1.23 (10 A) (BJB)
исправен?



→

→

→

→ Да





Перейдите к D6





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель F1.23 (10 A) (BJB).
ПРОВЕРЬТЕ, правильно ли действует
система.



Если плавкий предохранитель снова
перегорит, ОПРЕДЕЛИТЕ
МЕСТОПОЛОЖЕНИЕ и  УСТРАНИТЕ
короткое замыкание на "массу" при  помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

D6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 30S-DA10,  30S-LE23 ИЛИ 30S-LE16 НА
РАЗМЫКАНИЕ







 1  Отсоедините Правая фара - C1041.





 2  Ведите положение ON.

417-01-19

Наружное освещение 417-01-19



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 3  Измерьте напряжение между штырем 7 C1041

правой фары, электрической цепи 30S-LE16
(красной/черной) или 30S-LE23 (красной/белой),
со  стороны электропроводки, и штырем 4
электрической цепи 31-LE31 (черной), со
стороны  электропроводки.

    -   Включите фары.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу ближнего света
фар.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к D7



D7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LE31 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 7 C1041

правой фары, электрической цепи 30S-LE16
(красной/черной) или 30S-LE23 (красной/белой),
со  стороны электропроводки, и "массой".

    -   Включите фары.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LE31 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30S-DA10 (красную/зеленую), 30S-LE23
(красную/белую)  или 30S-LE16
(красную/черную) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.
