417-01-44

Наружное освещение 417-01-44



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ВОССТАНОВИТЕ электропитание плавкого
предохранителя F2.5 при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-02-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

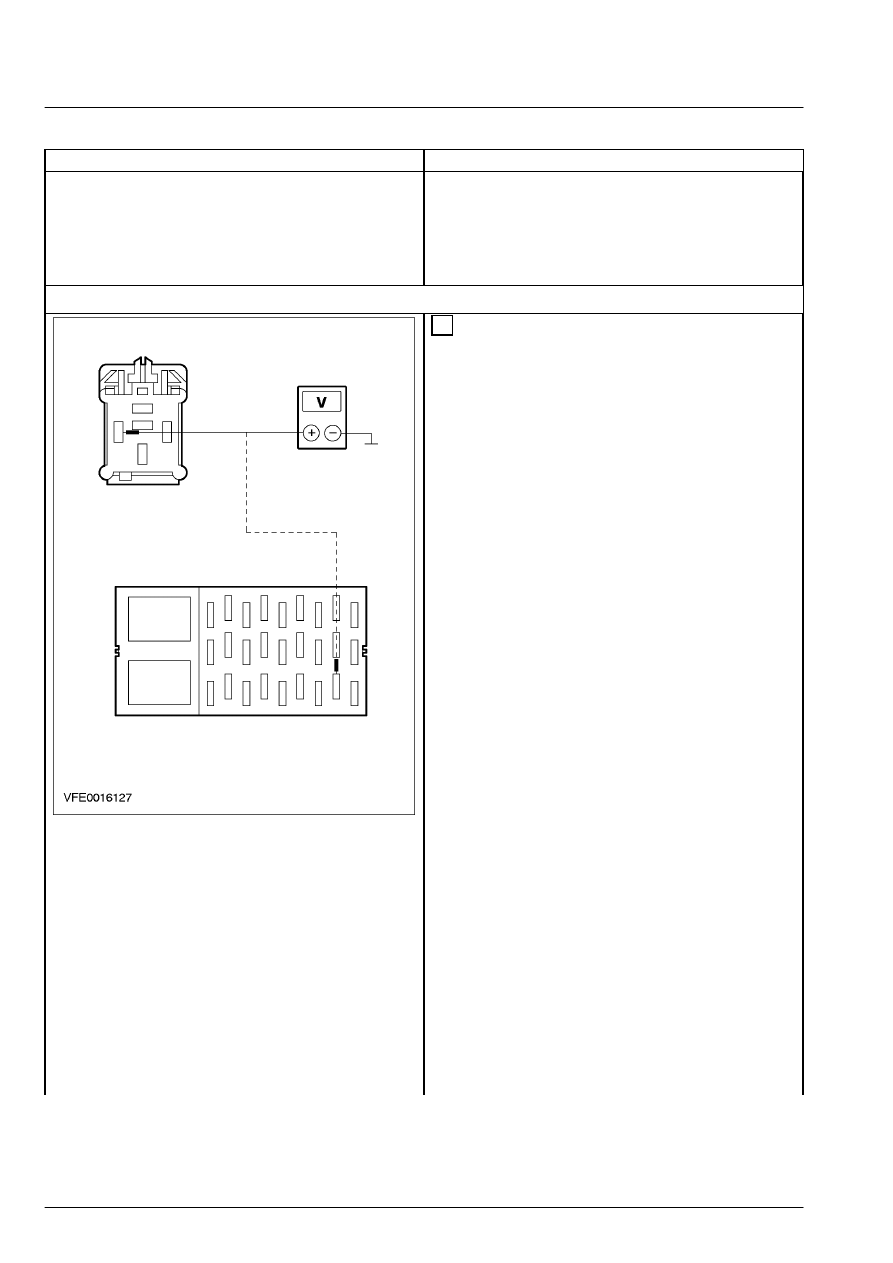

K7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29-DD2 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 3 C2027

электронного модуля аварийной световой
сигнализации , электрической цепи 29-DD2
(оранжевой/коричневой), со стороны
электропроводки, и "массой" и между плавким
предохранителем F2.26 (20 A) (CJB) и "массой".



• Регистрируется ли напряжение  аккумулятора
при обоих замерах?



→

→

→

→ Да





Перейдите к K8





→

→

→

→ Нет



Если напряжение аккумулятора не
регистрируется при обоих замерах,
ВОССТАНОВИТЕ электропитание плавкого
предохранителя F2.26 при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-02-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

417-01-45

Наружное освещение 417-01-45



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Если напряжение аккумулятора
регистрируется при одном замере,
ВОССТАНОВИТЕ электропитание
электрической  цепи 29-DD2
(оранжевой/коричневой) при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

K8: ПРОВЕРЬТЕ КОМПЛЕКТАЦИЮ АВТОМОБИЛЯ







 1  Визуально проверьте комплектацию

автомобиля.



• Автомобиль укомплектован  буксировочной
балкой прицепа?



→

→

→

→ Да





Перейдите к K9





→

→

→

→ Нет





Перейдите к K12



K9: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F1.17  (30 A) (BJB)







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F1.17 (30

A)  (BJB).





 3  Проверьте правильность  функционирования

плавкого предохранителя  F1.17.

    -   Рассоедините электрический разъем

буксировочной балки прицепа - C439.



• Плавкий предохранитель F1.17  исправен?



→

→

→

→ Да





Перейдите к K10





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель F1.17.  ПРОВЕРЬТЕ,
правильно ли действует  система.



Если плавкий предохранитель F1.17 снова
перегорит, УСТРАНИТЕ короткое замыкание
на  "массу" электрической цепи(ей) 30-DJ10
(красной/желтой), 30-DJ10B
(красной/желтой), 30-DJ10C
(красной/желтой) и 30-DJ10A
(красной/желтой) при  помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



Если необходимо, УСТАНОВИТЕ новое реле
правого сигнала поворота или новое реле
левого сигнала поворота.  За дополнительной
информацией  обратитесь к 700-09-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

417-01-46

Наружное освещение 417-01-46



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

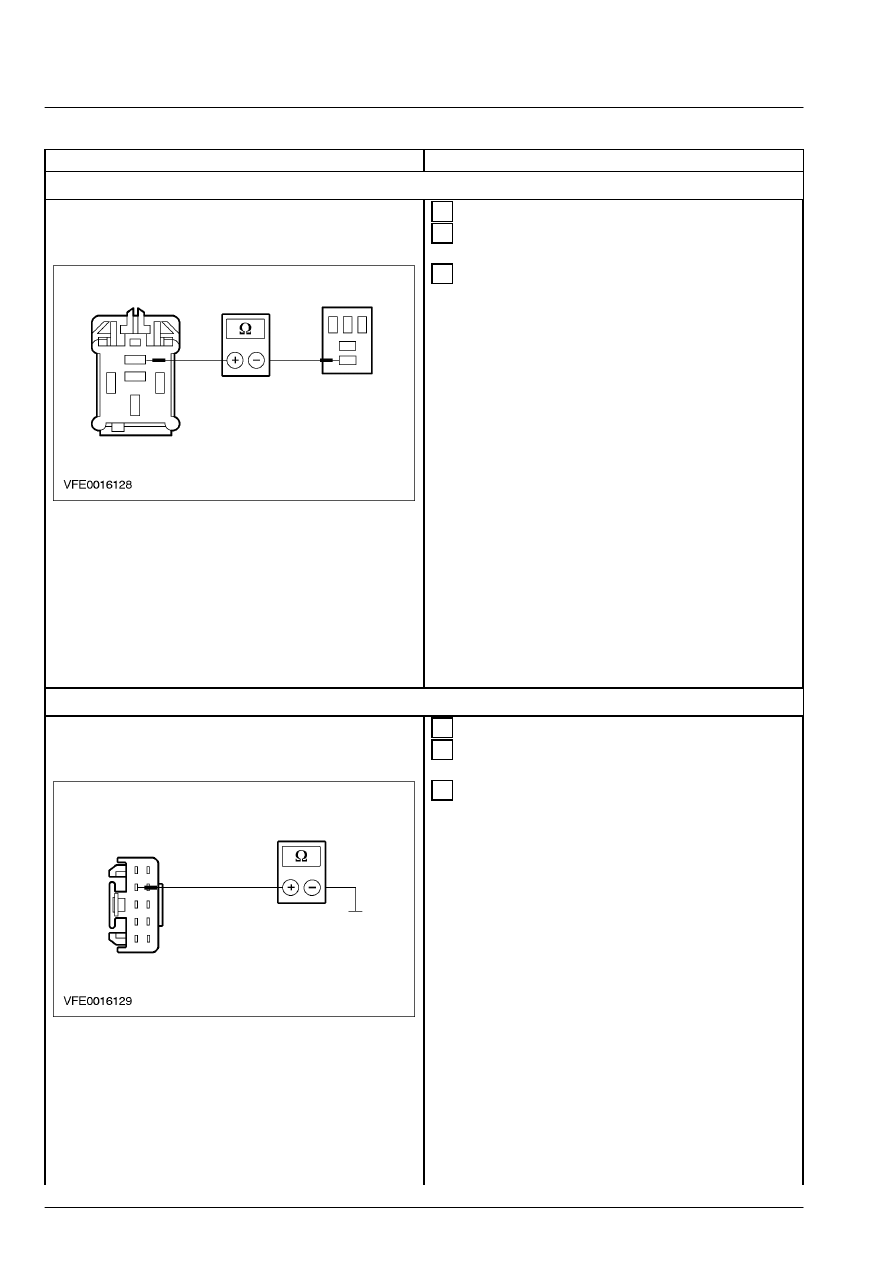

K10: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-LG8B ИЛИ  15-LG8C НА РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Реле правого сигнала поворота -

C1193.







 3  Измерьте сопротивление между штырем 1

C2027 электронного модуля аварийной световой
сигнализации, электрической цепи 15-LG8B
(зеленой/красной), со стороны
электропроводки, и штырем 3 C1193 реле
правого  сигнала поворота, электрической цепи
15-LG8D  (зеленой/красной), со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к K11





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрические цепи
15-LG8B и 15-LG8C (зеленые/красные) при
помощи  электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

K11: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 20-LG8A НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Многофункциональный

переключатель -  C202a.







 3  Измерьте сопротивление между штырем 2

C202a многофункционального переключателя,
электрической цепи 20-LG8A (розовой) со
стороны  электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый
многофункциональный переключатель.  За
дополнительной  информацией обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

417-01-47

Наружное освещение 417-01-47



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Если неисправность не устранена,
УСТАНОВИТЕ новый электронный модуль
аварийной световой сигнализации.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет



ВОССТАНОВИТЕ заземление
электрической цепи 20-LG8A или 31-LG8A
(черной/оранжевой) при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-04-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

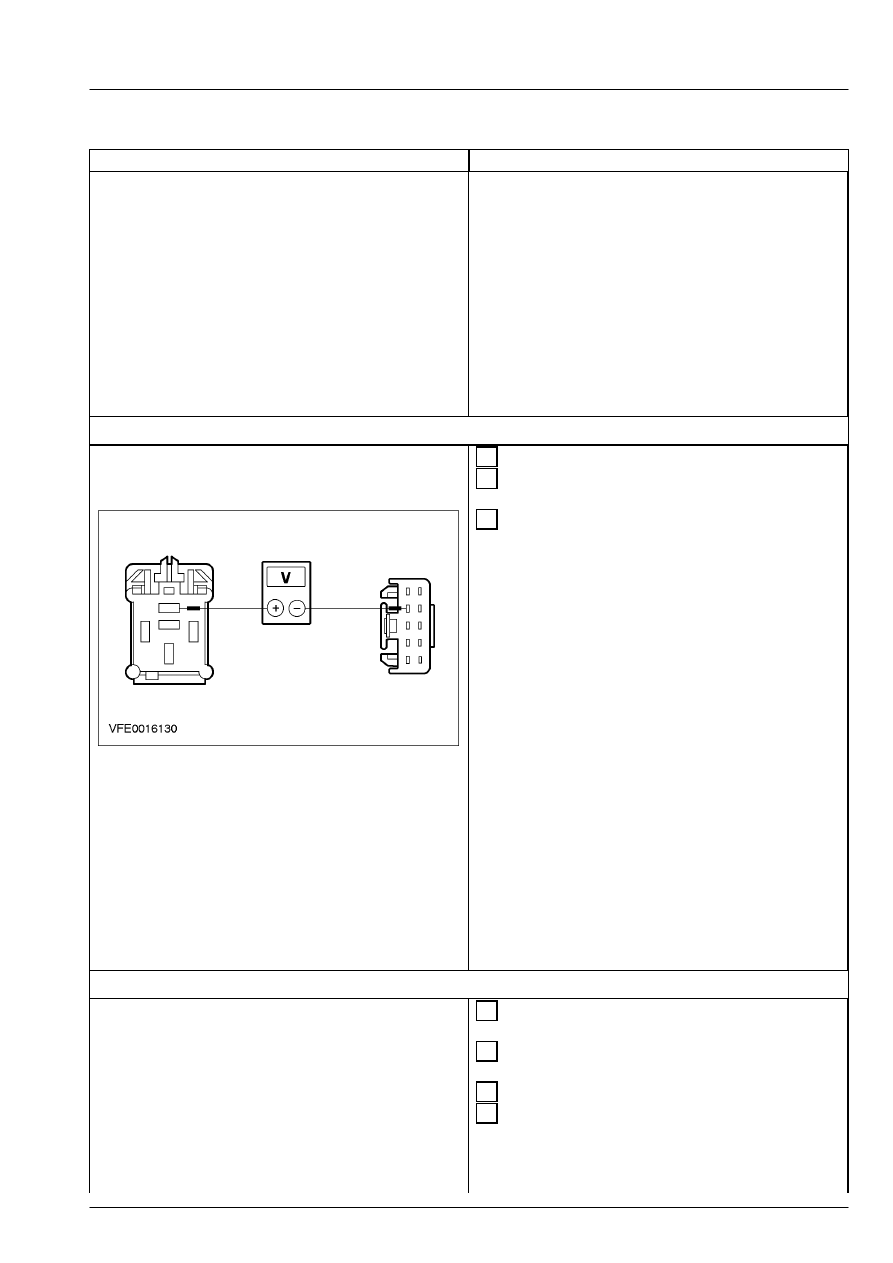

K12: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-LG8B, 15-LG8,  20-LG8A НА РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Многофункциональный

переключатель -  C202a.







 3  Измерьте напряжение между штырем 1 C2027

электронного модуля аварийной световой
сигнализации , электрической цепи 15-LG8
(зеленой/красной), со стороны
электропроводки, и штырем 2 C202a
многофункционального переключателя,
электрической цепи 20-LG8A (розовой), со
стороны электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к K13





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-LG8B (зеленую/красную), 15-LG8
(зеленую/красную)  или 20-LG8A (розовую)
при помощи электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

K13: ОПРЕДЕЛИТЕ НЕИСПРАВНЫЙ ЭЛЕМЕНТ







 1  Подсоедините Электронный модуль аварийной

световой сигнализации - C2027.





 2  Подсоедините Многофункциональный

переключатель -  C202a.





 3  Ведите положение ON.





 4  Нажмите на переключатель аварийной  световой

сигнализации.



• Лампы сигналов поворота мигают?



→

→

→

→ Да
