Ford Transit (2001 год). Руководство - часть 517

417-01-52

Наружное освещение 417-01-52



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







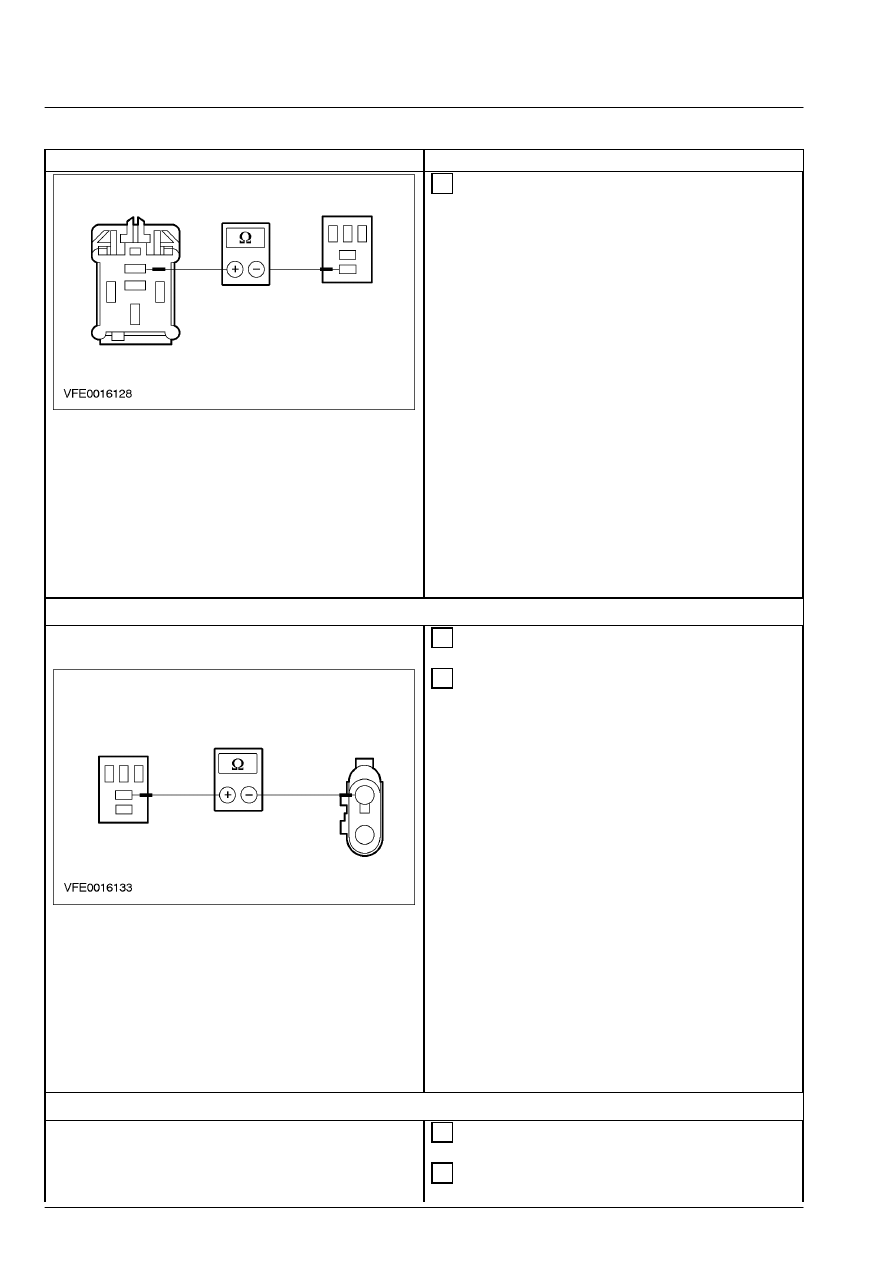

 3  Измерьте сопротивление между штырем 3

C1192 реле левого сигнала поворота,
электрической цепи 15-LG8E (зеленой/красной),
со стороны электропроводки, и штырем 1 C2027
электронного модуля аварийной световой
сигнализации, электрической цепи 15-LG8B
(зеленой/красной), со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к N7





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-LG8E при помощи электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

N7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-LG8E НА  РАЗМЫКАНИЕ







 1  Отсоедините Левый диод буксировочной балки

прицепа - C1190.







 2  Измерьте сопротивление между штырем 5

C1192 реле левого сигнала поворота,
электрической цепи 15S-LG8E
(зеленой/красной),  со стороны
электропроводки, и штырем 1 C1190  левого
диода буксировочной балки прицепа,
электрической цепи 29S-LG31A
(оранжевой/желтой),  со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к N8





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15S-LG8E при помощи электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

N8: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 49-LG1L НА  РАЗМЫКАНИЕ







 1  Подсоедините Реле левого сигнала поворота -

C1192.





 2  Подсоедините Левый диод буксировочной

балки  прицепа - C1190.

417-01-53

Наружное освещение 417-01-53



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 3  Отсоедините Многофункциональный

переключатель -  C202a.





 4  Ведите положение ON.







 5  Измерьте напряжение между штырем 1 C1192

реле левого сигнала поворота,  электрической
цепи 49-LG1L (коричневой), со  стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый
многофункциональный переключатель.  За
дополнительной  информацией обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
49-LG1L при помощи электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

N9: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ С ЛЕВОЙ  СТОРОНЫ







 1  Ведите положение ON.





 2  Поверните многофункциональный

переключатель в левое положение.



• Не работает лампа левого переднего
габаритного огня?



→

→

→

→ Да





Перейдите к N10





→

→

→

→ Нет



Не работает лампа левого переднего
указателя поворота:

Перейдите к N12





Не работает лампа CAT 6 левого указателя
поворота (автомобиль с кузовом типа
"шасси"):

Перейдите к N14





Не работает левый блок задних фонарей:

Перейдите к N16



N10: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LG13 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Лампа левого переднего

габаритного  огня - C151.





 3  Ведите положение ON.

417-01-54

Наружное освещение 417-01-54



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







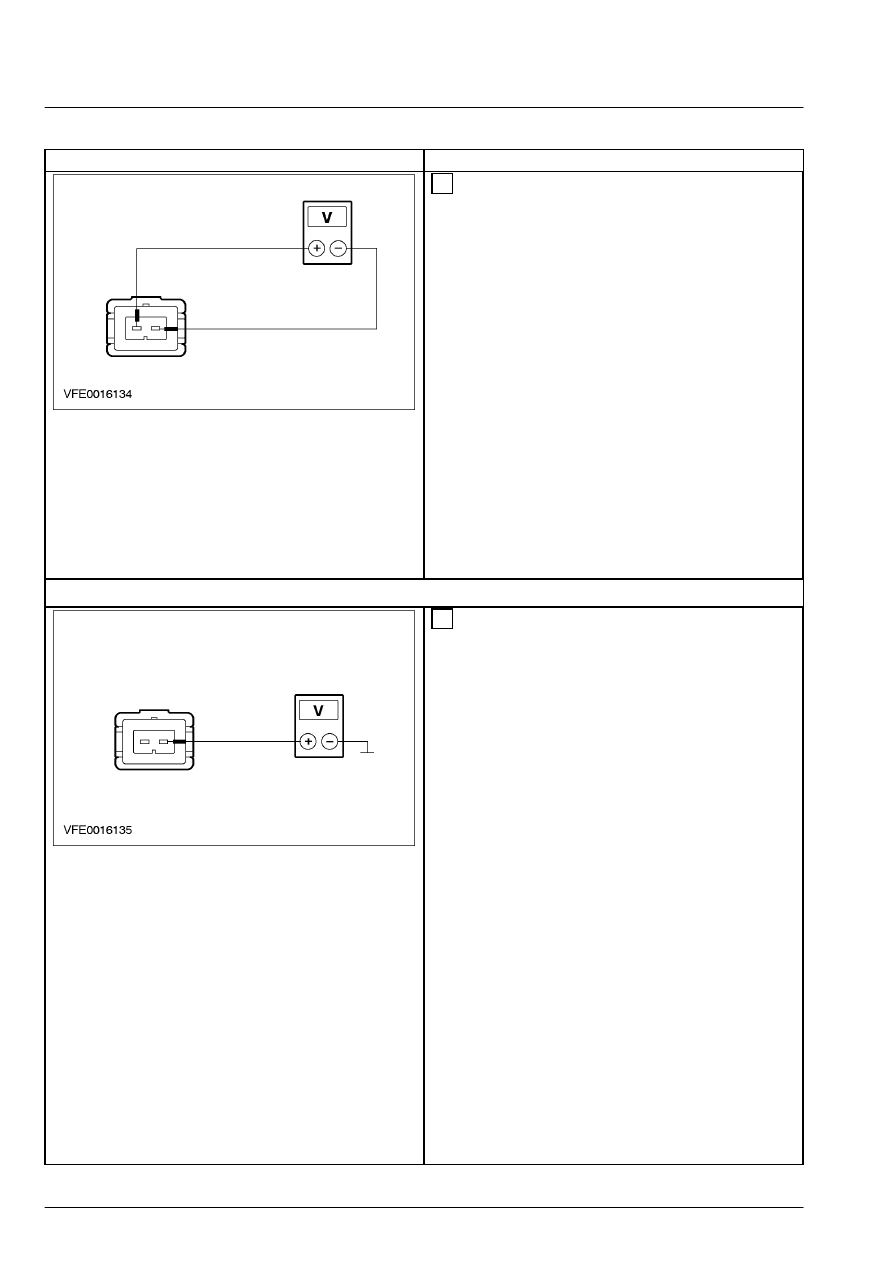

 4  Измерьте напряжение между штырем 1 C151

лампы левого переднего габаритного огня,
электрической цепи 29S-LG13
(оранжевой/коричневой) или 29S-LG20
(оранжевой) ,  со стороны электропроводки, и
штырем 2  электрической цепи 31-LG13
(черной), со стороны  электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу левого
переднего габаритного огня.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет





Перейдите к N11



N11: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LG13 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 1 C151

лампы левого переднего габаритного огня,
электрической цепи 29S-LG13
(оранжевой/коричневой) или 29S-LG20
(оранжевой),  со стороны электропроводки, и
"массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LG13 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LG13
(оранжевой/коричневой) или 29S-LG20
(оранжевой)  при помощи электрических
схем.  ПРОВЕРЬТЕ, правильно ли действует
система.

417-01-55

Наружное освещение 417-01-55



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

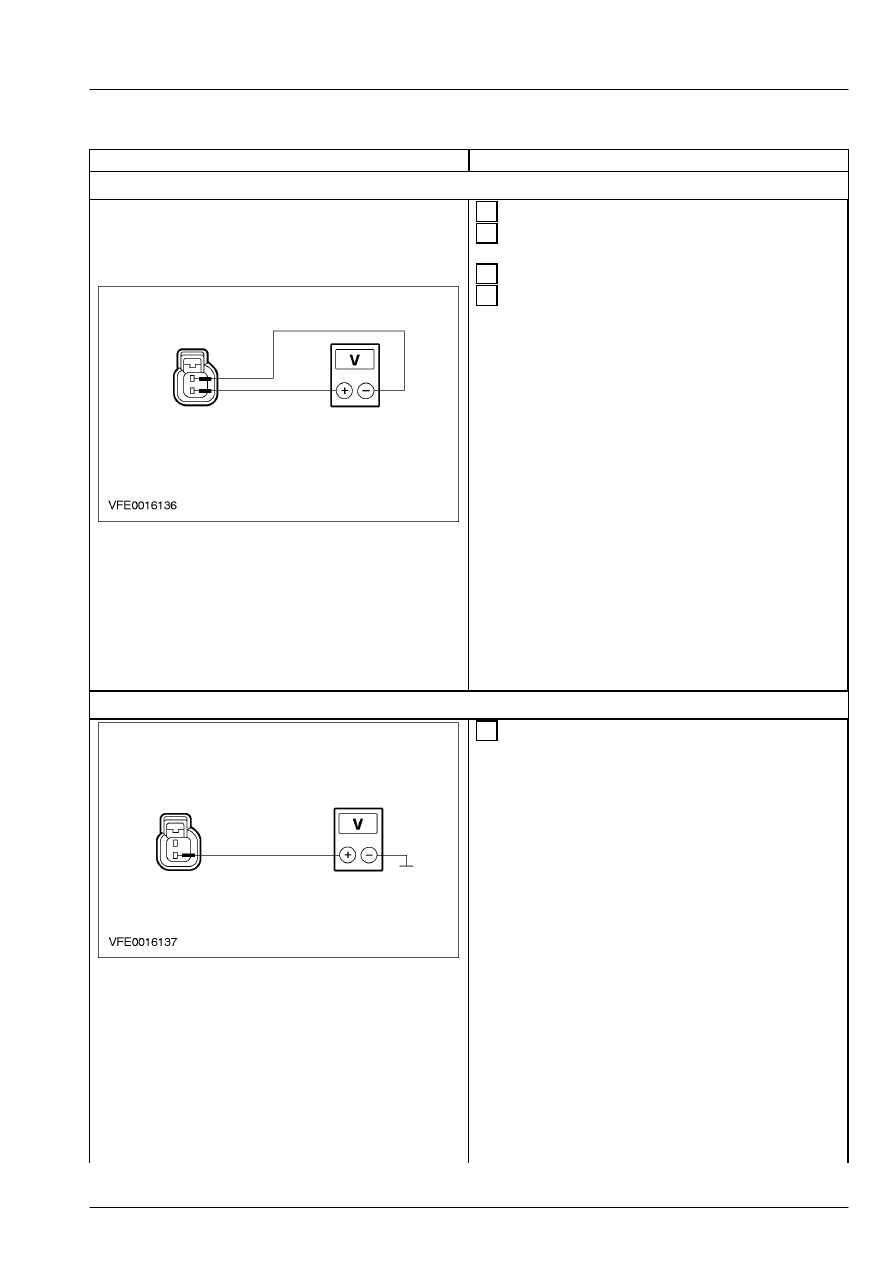

N12: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LG11 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Лампа левого переднего указателя

поворота - C156.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 2 C156

лампой левого переднего указателя  поворота,
электрической цепи 29S-LG11
(оранжевой/белой), со стороны
электропроводки, и штырем 1 электрической
цепи 31-LG11 (черной), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу левого
переднего указателя поворота.  ПРОВЕРЬТЕ,
правильно ли  действует система.



→

→

→

→ Нет





Перейдите к N13



N13: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LG11 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 2 C156

лампы левого переднего указателя поворота,
электрической цепи 29S-LG11
(оранжевой/белой),  со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LG11 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет
