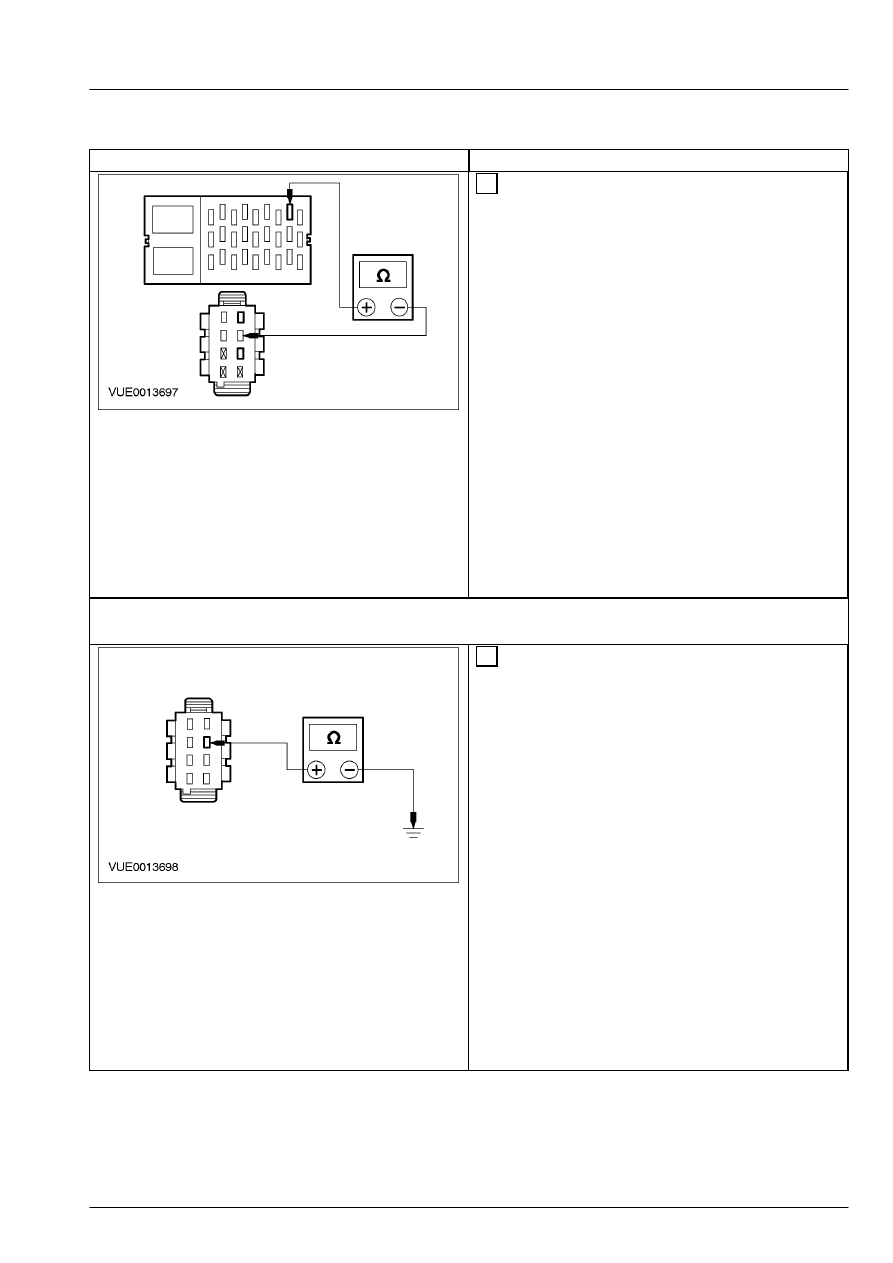

413-17-9

Тахограф 413-17-9



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 4  Измерьте сопротивление между выходной

стороной плавкого предохранителя 8 (10 A) и
штырем 2 C2055b тахографа, электрической
цепи  29S-LK39 (оранжевой).



• Сопротивление превышает 0.1 Ом?



→

→

→

→ Да



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к C3



Перейдите к PINPOINT-

ТЕСТУ C



C3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LK39  (ОРАНЖЕВУЮ) НА НАЛИЧИЕ
КОРОТКОГО ЗАМЫКАНИЯ  НА "МАССУ"









 1  Измерьте сопротивление между штырем 2

C2055b тахографа, электрической цепи 29S-
LK39  (оранжевой) и "массой".



• Сопротивление превышает 0.1 Ом?



→

→

→

→ Да





Перейдите к A3



Перейдите к PINPOINT-

ТЕСТУ A





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



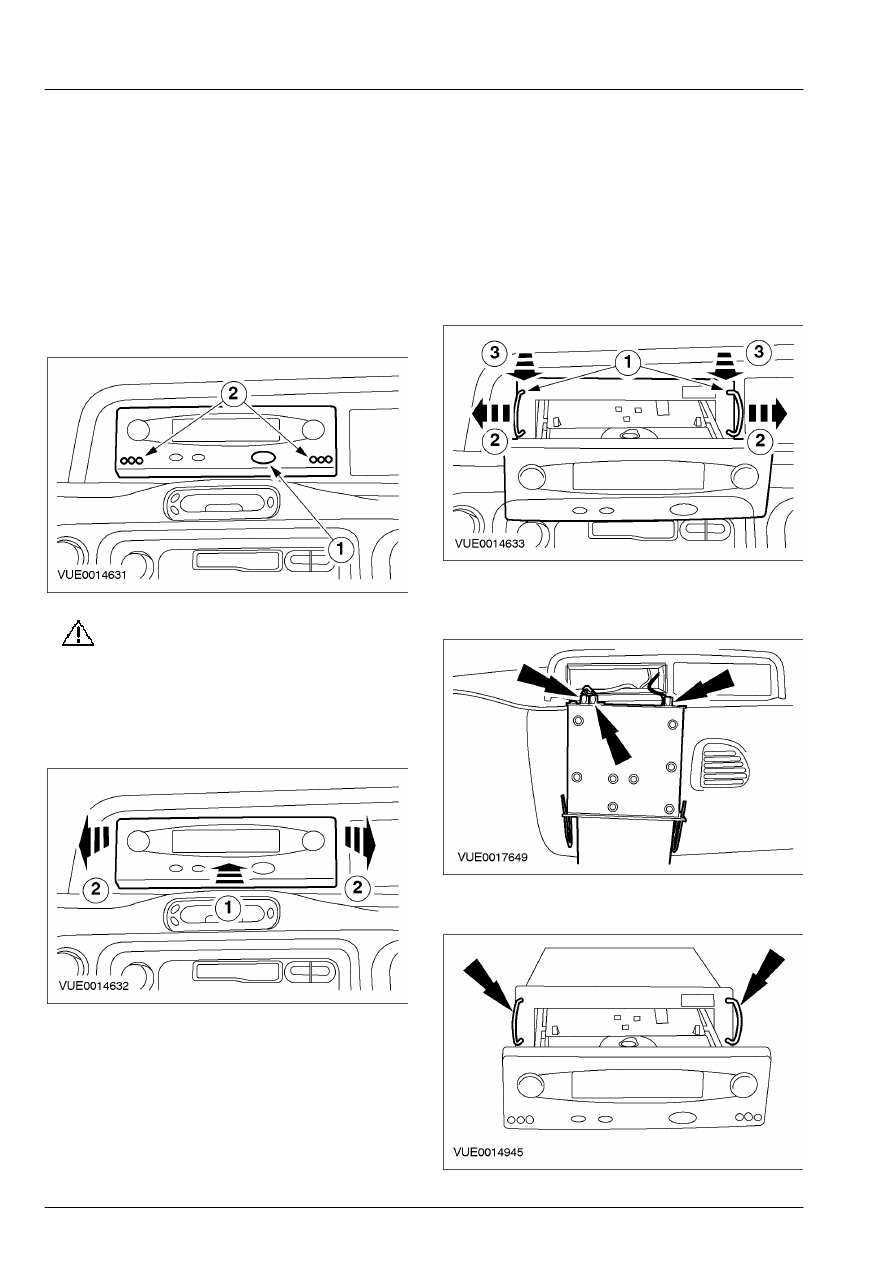

413-17-10

Тахограф 413-17-10



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Тахограф



Снятие



1.  Поверните ключ зажигания в положение  II.

 2.  Разблокируйте дисплей тахографа.
       1. Нажмите на кнопку извлечения.
       2. Дождитесь двукратного попеременного

мигания светодиодов.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Не

прикладывайте чрезмерное давление к
дисплею тахографа.

    Откройте дисплей тахографа.
       1. Нажмите на дисплей тахографа.
       2. Откройте дисплей тахографа.









4.  Поверните ключ зажигания в положение  0.

 5.  Отсоедините тахограф от панели  приборов.
       1. Вставьте съемники для аудиоблока.
       2. Осторожно потяните съемники для

аудиоблока наружу.

       3. Отсоедините тахограф.









6.  Рассоедините электрические разъемы и

снимите тахограф.









7.  Снимите съемники для аудиоблока.







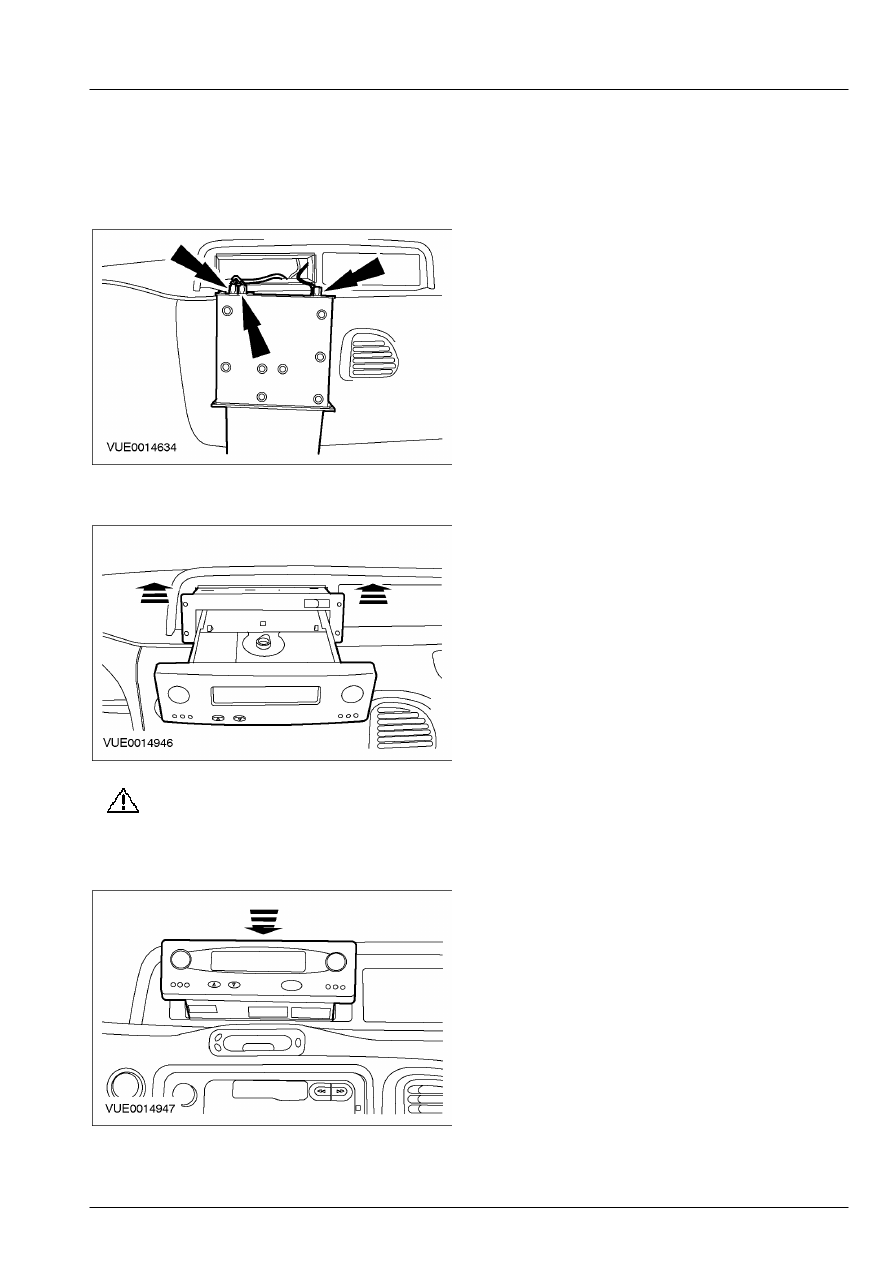

413-17-11

Тахограф 413-17-11



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Установка



1.  Подсоедините электрические разъемы

тахографа.









2.  Установите тахограф.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Не

прикладывайте чрезмерное давление к
дисплею тахографа.

    Закройте дисплей тахографа.







414-00-1

Система зарядки - Общая информация 414-00-1



РАЗДЕЛ 414-00 Система зарядки - Общая информация

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Система зарядки................................................................................................................................



414-00-2

ДИАГНОСТИКА И ПРОВЕРКИ





Система зарядки — 2.0 л дизель/2.4 л дизель ...............................................................................



414-00-4

Принцип работы ..............................................................................................................................

414-00-4

Осмотр и проверка...........................................................................................................................

414-00-4

Нормальные значения напряжения в  системе зарядки ...............................................................

414-00-5

Таблица признаков неисправности................................................................................................

414-00-5

Pinpoint-тесты ..................................................................................................................................

414-00-7

Проверки элементов........................................................................................................................

414-00-13



Система зарядки — 2.3L..................................................................................................................



414-00-17

ОБЩИЕ ПРОЦЕДУРЫ





Зарядка аккумулятора ............................................................................................... (31 003 0)



414-00-18
