Ford Transit (2001 год). Руководство - часть 484





413-17-2

Тахограф 413-17-2



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Тахограф



За информацией по соединениям и разъемам

обратитесь к Схеме ЭИектрических Соединений

413-17.

Осмотр и проверка

1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков электрических  повреждений.

Схема визуального осмотра



Электрические факторы





–  Плавкий предохранитель(и)

  –  Жгут электропроводки
  –  Электрический разъем(ы)
  –  Тахограф
  –  Датчик скорости автомобиля




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Таблица признаков неисправности

Состояние



Возможные Причины



Действие





• Тахограф не работает



• Плавкий предохранитель(и)

 • Электрическая цепь(и)
 • Тахограф.



• Перейдите к Pinpoint-тесту А.



• Тахограф выдает неправильные

показания



• Датчик скорости автомобиля

 • Электрические цепи датчика

скорости  автомобиля.

 • Тахограф.



• Перейдите к Pinpoint-тесту В.



• Не работает подсветка тахографа



• Плавкий предохранитель.

 • Электрическая цепь.
 • Тахограф.



• Перейдите к Pinpoint-тесту C.



Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

PINPOINT-ТЕСТ A: ТАХОГРАФ НЕ РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ РАБОТУ ТАХОГРАФА







 1  Ведите положение ACCESSORY.



• Подсветка тахографа горит?



 Да





Перейдите к B1



Перейдите к PINPOINT-

ТЕСТУ B





 Нет





Перейдите к A2



Перейдите к PINPOINT-

ТЕСТУ A



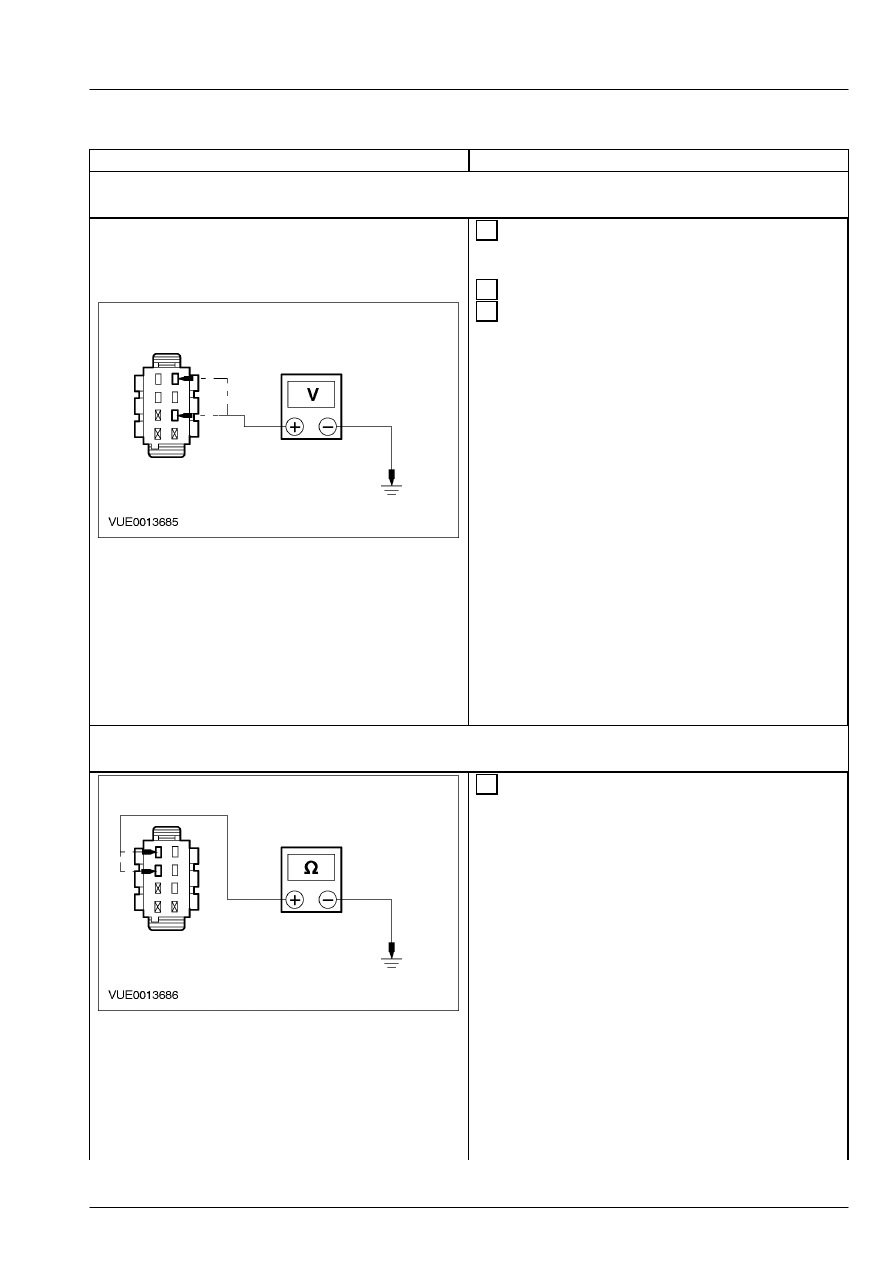

413-17-3

Тахограф 413-17-3



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  ЭЛЕКТРОПИТАНИЯ ТАХОГРАФА 29-GB7
(ОРАНЖЕВУЮ/БЕЛУЮ) / 15-GA14 (ЗЕЛЕНУЮ/ЖЕЛТУЮ)







 1  Снимите тахограф

За дополнительной

информацией обратитесь к Тахограф
имеющейся в этом разделе.







 2  Ведите положение ACCESSORY.







 3  Измерьте напряжение между разъемом C2055b

тахографа и:

    -   штырем 1 электрической цепи 29-GB7

(оранжевой/белой) и "массой".

    -   штырем 3 электрической цепи 15-GA14

(желтой/коричневой) и "массой".



• Напряжение в каждом случае составляет  10 В
или более?



 Да





Перейдите к A3



Перейдите к PINPOINT-

ТЕСТУ A





 Нет





Перейдите к A4



Перейдите к PINPOINT-

ТЕСТУ A



A3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  ЗАЗЕМЛЕНИЯ ТАХОГРАФА 31-GB7
(ЧЕРНУЮ/БЕЛУЮ) /  31-GB7A (ЧЕРНУЮ/БЕЛУЮ)









 1  Измерьте сопротивление между разъемом

C2055b тахографа и:

    -   штырем 5 электрической цепи 31-GB7

(черной/белой) и "массой".

    -   штырем 6 электрической цепи 31-GB7A

(черной/белой) и "массой".



• Сопротивление превышает 0.1 Ом?



 Да



ОТРЕМОНТИРУЙТЕ соответствующую
цепь.  ПРОВЕРЬТЕ, правильно ли действует
система.



 Нет

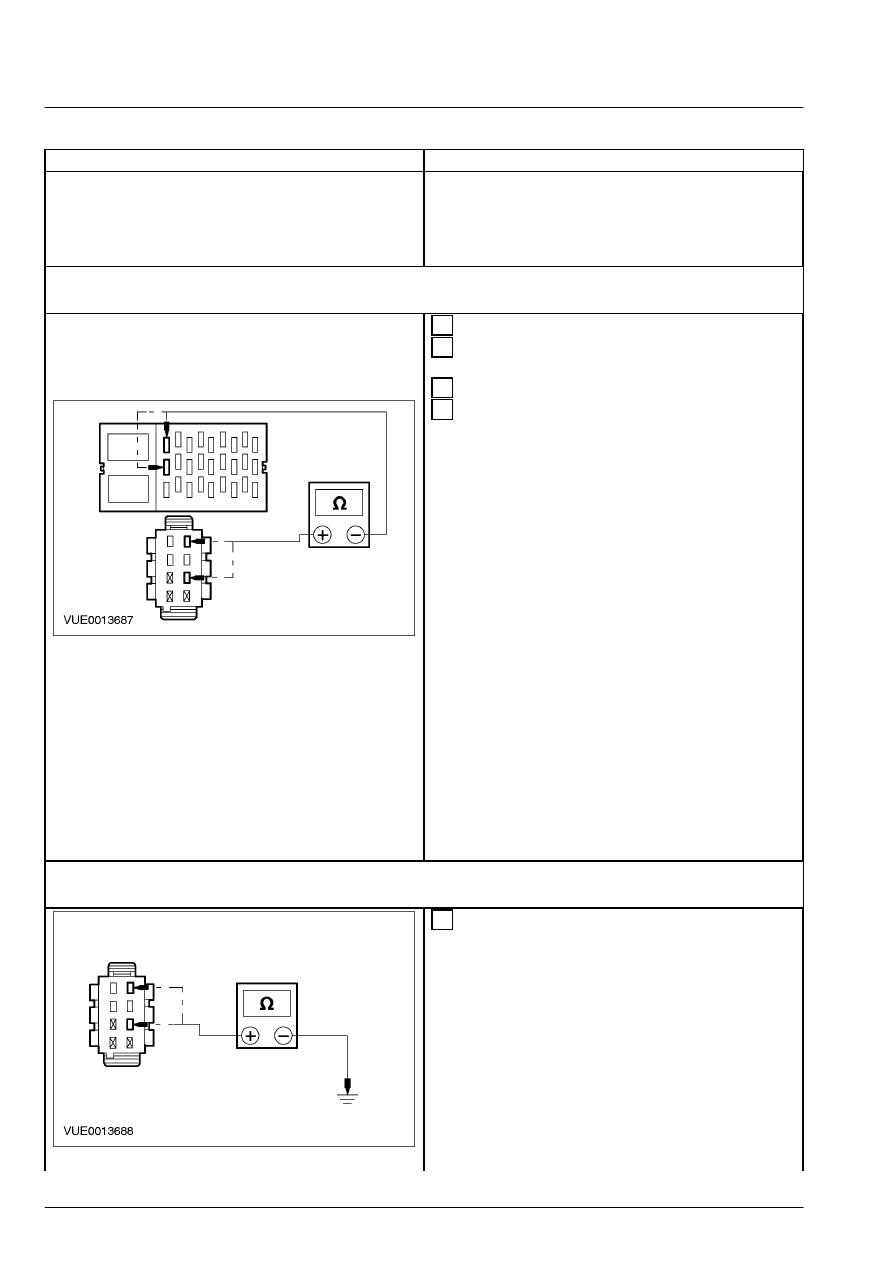

413-17-4

Тахограф 413-17-4



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый тахограф.

За

дополнительной информацией обратитесь к
Тахограф имеющейся в этом разделе.



ПРОВЕРЬТЕ, правильно ли действует
система.

A4: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29-GB7
(ОРАНЖЕВОЙ/БЕЛОЙ) /  15-GA14 (ЗЕЛЕНОЙ/ЖЕЛТОЙ)







 1  Отсоедините Провод "массы" аккумулятора.





 2  Отсоедините Плавкий предохранитель 10 (15

A).





 3  Отсоедините Плавкий предохранитель 1 (15 A).







 4  Измерьте сопротивления между выходной

стороной:

    -   плавкого предохранителя 10 (15 A) и штырем

1 C2055b тахографа, электрической цепи 29-
GB7  (оранжевой/белой).

    -   плавкого предохранителя 1 (15 A) и штырем 1

C2055b тахографа, электрической цепи 15-
GA14  (зеленой/желтой).



• Сопротивление во всех случаях  составляет
более 0.1 Ом?



 Да



ОТРЕМОНТИРУЙТЕ соответствующую
цепь.  ПРОВЕРЬТЕ, правильно ли действует
система.



 Нет



ПРОВЕРЬТЕ CJB и сопутствующие
электрические цепи,

Перейдите к A5



Перейдите к PINPOINT-ТЕСТУ A



A5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29-GB7  (ОРАНЖЕВУЮ/БЕЛУЮ) / 15-GA14
(ЗЕЛЕНУЮ/ЖЕЛТУЮ) НА  КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"









 1  Измерьте сопротивления между разъемом

C2055b тахографа и:

    -   штырем 1 электрической цепи 29-GB7

(оранжевой/черной) и "массой".

    -   штырем 3 электрической цепи 15-GA14

(зеленой/желтой) и "массой".
