РАЗДЕЛ 413-13 Помощь при парковке

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



413-13-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Помощь при парковке ......................................................................................................................



413-13-3

ДИАГНОСТИКА И ПРОВЕРКИ





Помощь при парковке ......................................................................................................................



413-13-5

Принципы работы............................................................................................................................

413-13-5

Осмотр и проверка...........................................................................................................................

413-13-5

ОБЩИЕ ПРОЦЕДУРЫ





Проверка азимутальной системы ....................................................................................................



413-13-6



Проверка высотной системы ...........................................................................................................



413-13-7

СНЯТИЕ И УСТАНОВКА





Модуль системы помощи при парковке .........................................................................................



413-13-8



413-13-2

Помощь при парковке 413-13-2



СПЕЦИФИКАЦИИ

Общие спецификации



Позиция



Спецификация



Контрольное положение для проверки  объекта 1 (P1) и контрольное

положение 5 (P5) в  азимутальной системе, расстояние от  датчика

30.48 см

Контрольное положение для проверки  объекта 2 (P2) и контрольное

положение 4 (P4) в  азимутальной системе, расстояние от  датчика

91.44 см

Контрольное положение для проверки  объекта 1 (P1) и контрольное

положение 3 (P3) в  азимутальной системе, расстояние от  датчика

1.524 м



413-13-3

Помощь при парковке 413-13-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Помощь при парковке





413-13-4

Помощь при парковке 413-13-4

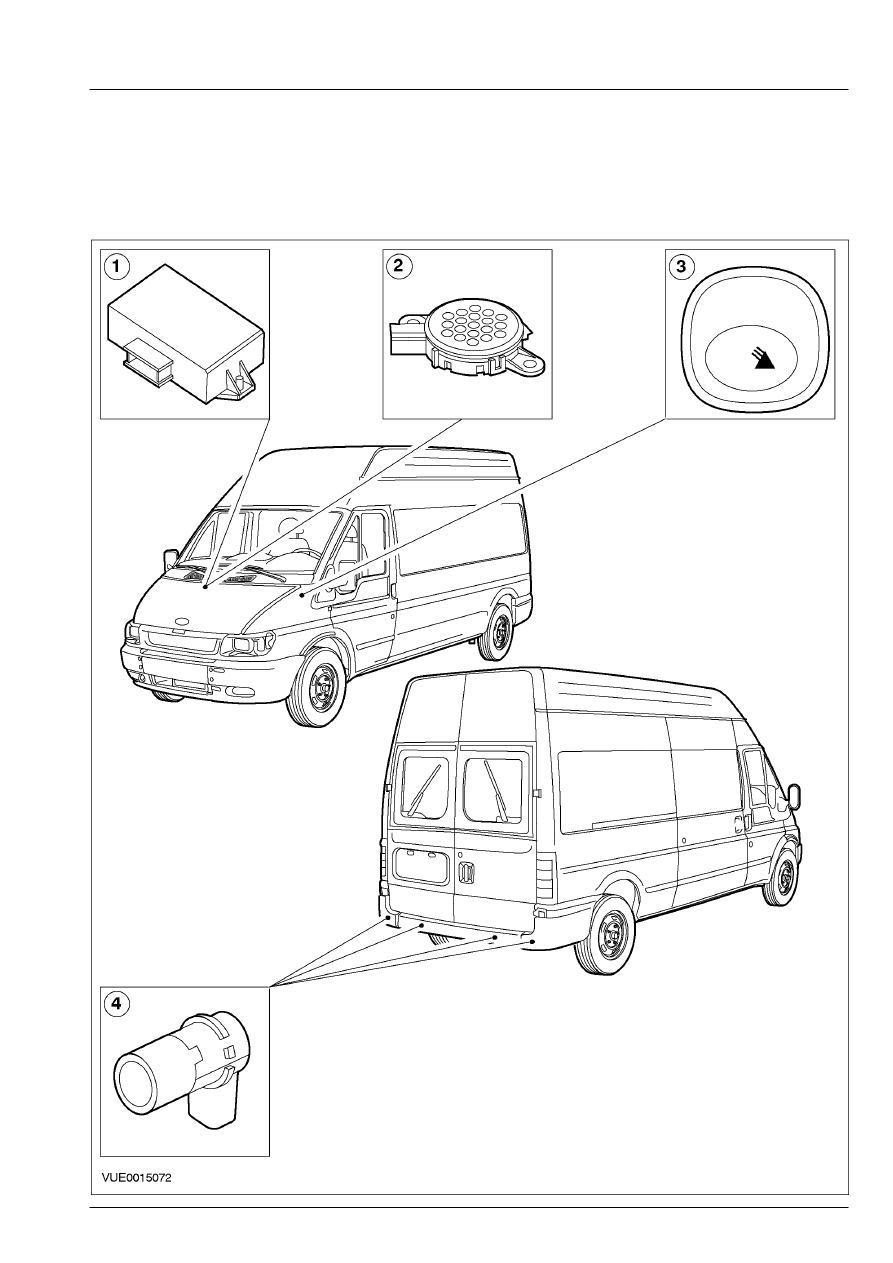

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)




Поз.



№

Запасной

Части



Наименование



1

–

Модуль системы помощи при
парковке

2

–

Зуммер системы помощи при
парковке

3

–

Переключатель системы
помощи при  парковке

4

–

Датчик системы помощи при
парковке
