Ford Transit (2001 год). Руководство - часть 485

413-17-5

Тахограф 413-17-5



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Сопротивление во всех случаях  составляет
более 10,000 Ом?



→

→

→

→ Да





Перейдите к A3



Перейдите к PINPOINT-

ТЕСТУ A





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
цепь.  ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ B: ТАХОГРАФ ВЫДАЕТ НЕПРАВИЛЬНЫЕ  ПОКАЗАНИЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  ЭЛЕКТРОПИТАНИЯ ДАТЧИКА СКОРОСТИ
АВТОМОБИЛЯ 7-GB7 (ЖЕЛТУЮ/ФИОЛЕТОВУЮ)







 1  Отсоедините Датчик скорости автомобиля -

C1088.





 2  Ведите положение ACCESSORY.







 3  Измерьте напряжение между штырем 1 C1088

датчика скорости автомобиля, электрической
цепи 7-GB7 (желтой/фиолетовой) и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к B2



Перейдите к PINPOINT-

ТЕСТУ B





→

→

→

→ Нет





Перейдите к B3



Перейдите к PINPOINT-

ТЕСТУ B



413-17-6

Тахограф 413-17-6



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

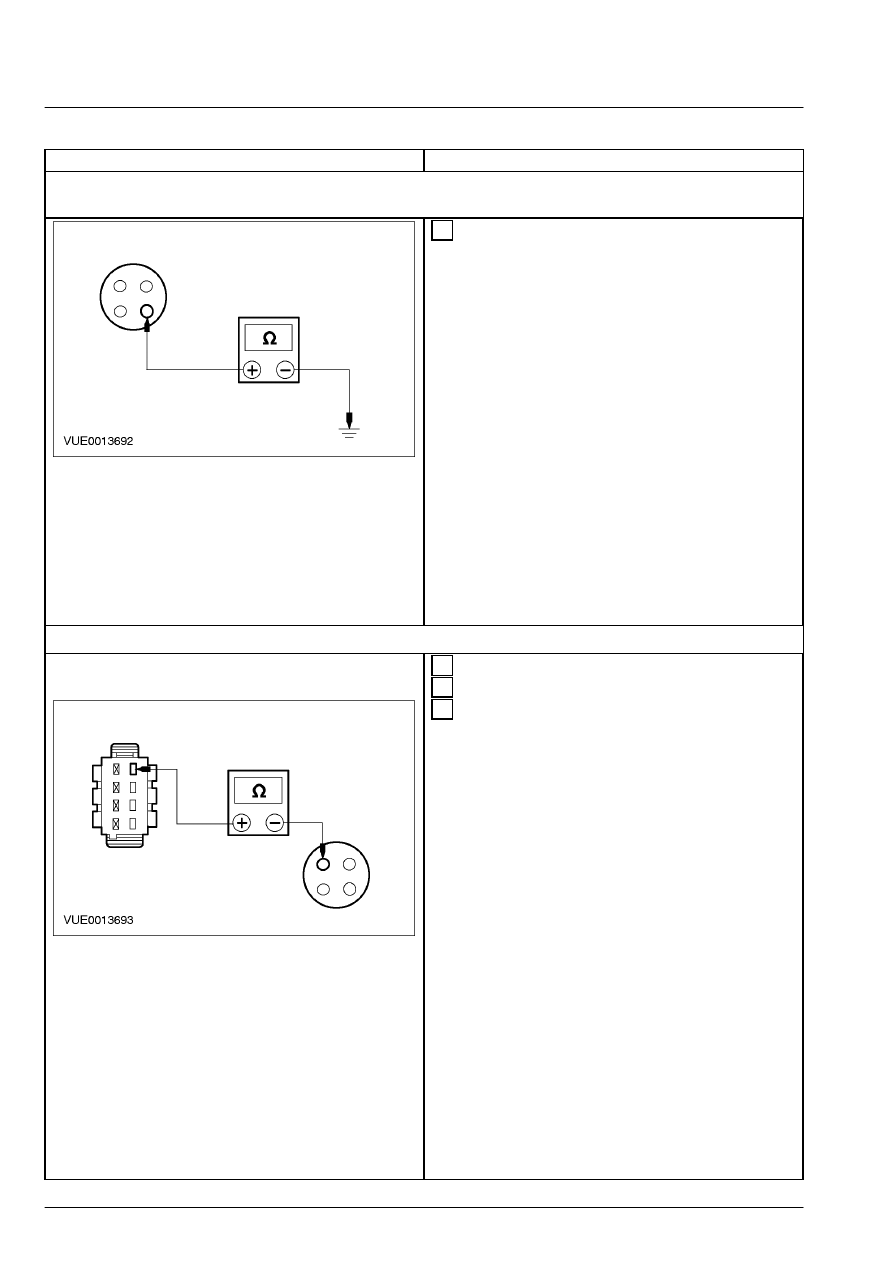

B2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  ЗАЗЕМЛЕНИЯ ДАТЧИКА СКОРОСТИ
АВТОМОБИЛЯ 8-GB7  (БЕЛУЮ/ФИОЛЕТОВУЮ)









 1  Измерьте сопротивление между штырем 2

C1088 датчика скорости автомобиля,
электрической цепи 8-GB7 (белой/фиолетовой)
и  "массой".



• Сопротивление превышает 0.1 Ом?



→

→

→

→ Да





Перейдите к B4



Перейдите к PINPOINT-

ТЕСТУ B





→

→

→

→ Нет





Перейдите к B5



Перейдите к PINPOINT-

ТЕСТУ B



B3: ПРОВЕРЬТЕ ЦЕПЬ ЭЛЕКТРОПИТАНИЯ ДАТЧИКА  СКОРОСТИ АВТОМОБИЛЯ







 1  Введите положение OFF.





 2  Отсоедините Тахограф C2055c.







 3  Измерьте сопротивление между штырем 1

C2055c тахографа, и штырем 1 C1088 датчика
скорости автомобиля, электрической цепи 7-
GB7  (желтой/фиолетовой).



• Сопротивление превышает 0.1 Ом?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь 7-
GB7 (желтую/фиолетовую).  ПРОВЕРЬТЕ,
правильно  ли действует система.



→

→

→

→ Нет



УСТАНОВИТЕ новый тахограф.

За

дополнительной информацией обратитесь к
Тахограф имеющейся в этом разделе.



ПРОВЕРЬТЕ, правильно ли действует
система.

413-17-7

Тахограф 413-17-7



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

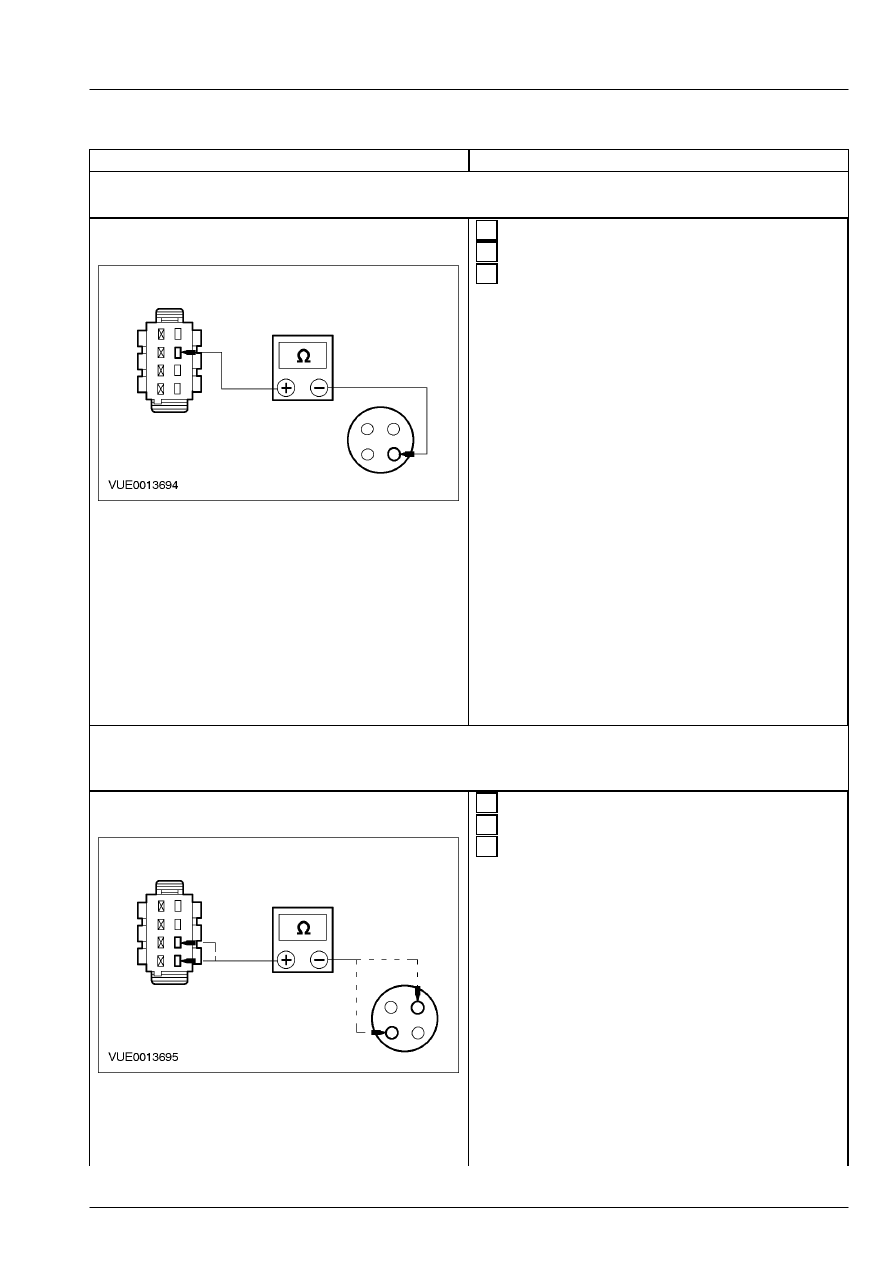

B4: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ
ДАТЧИКА  СКОРОСТИ АВТОМОБИЛЯ 8-GB7  (БЕЛОЙ/ФИОЛЕТОВОЙ)







 1  Введите положение OFF.





 2  Отсоедините Тахограф - C2055c.







 3  Измерьте сопротивление между штырем 2

C2055c тахографа, и штырем 2 C1088 датчика
скорости автомобиля, электрической цепи 8-
GB7  (белой/фиолетовой).



• Сопротивление превышает 0.1 Ом?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



УСТАНОВИТЕ новый тахограф.

За

дополнительной информацией обратитесь к
Тахограф имеющейся в этом разделе.



ПРОВЕРЬТЕ, правильно ли действует
система.

B5: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ 9-GB7
(ЧЕРНОЙ/БЕЛОЙ)/10-GB7  (СЕРОЙ/БЕЛОЙ) СИГНАЛА ДАТЧИКА СКОРОСТИ
АВТОМОБИЛЯ







 1  Введите положение OFF.





 2  Отсоедините Тахограф - C2055c.







 3  Измерьте сопротивление между разъемом

C2055c тахографа и:

    -   штырем 3 электрической цепи 9-GB7

(черной/белой) и штырем 3 C1088 датчика
скорости автомобиля.

    -   штырем 4 электрической цепи 10-GB7

(серой/белой) и штырем 4 C1088 датчика
скорости  автомобиля.



• Сопротивление во всех случаях  составляет
более 0.1 Ом?



→

→

→

→ Да

413-17-8

Тахограф 413-17-8



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ соответствующую
цепь.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



УСТАНОВИТЕ новый датчик скорости
автомобиля.  ПРОВЕРЬТЕ, правильно ли
действует система.



PINPOINT-ТЕСТ C: НЕ РАБОТАЕТ ПОДСВЕТКА ТАХОГРАФА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-LK39  (ОРАНЖЕВУЮ)







 1  Отсоедините Тахограф - C2055b.





 2  Ведите положение ACCESSORY.







 3  Измерьте напряжение между штырем 2 C2055b

тахографа, электрической цепи 29S-LK39
(оранжевой) и "массой".



• Напряжение составляет менее 10 В?



→

→

→

→ Да





Перейдите к C2



Перейдите к PINPOINT-

ТЕСТУ C





→

→

→

→ Нет





Перейдите к A3



Перейдите к PINPOINT-

ТЕСТУ A



C2: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29S-LK39
(ОРАНЖЕВОЙ)







 1  Введите положение OFF.





 2  Отсоедините Провод "массы" аккумулятора.





 3  Отсоедините Плавкий предохранитель 8 (10 А).
