Ford Transit (2001 год). Руководство - часть 478

413-01-57

Щиток приборов 413-01-57



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

R6: ПРОВЕРЬТЕ ПЕЧАТНУЮ СХЕМУ И СТЫКОВКУ  ЭЛЕКТРИЧЕСКИХ РАЗЪЕМОВ







 1  Проверьте печатную схему щитка  приборов на

наличие повреждений и  правильность
подключения щитка  приборов.



• Печатная схема щитка приборов исправна  и
электрические разъемы щитка приборов
правильно подключены?



→

→

→

→ Да



СОСТЫКУЙТЕ электрические разъемы
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



413-01-58

Щиток приборов 413-01-58



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Щиток приборов (33 214 0)



Снятие



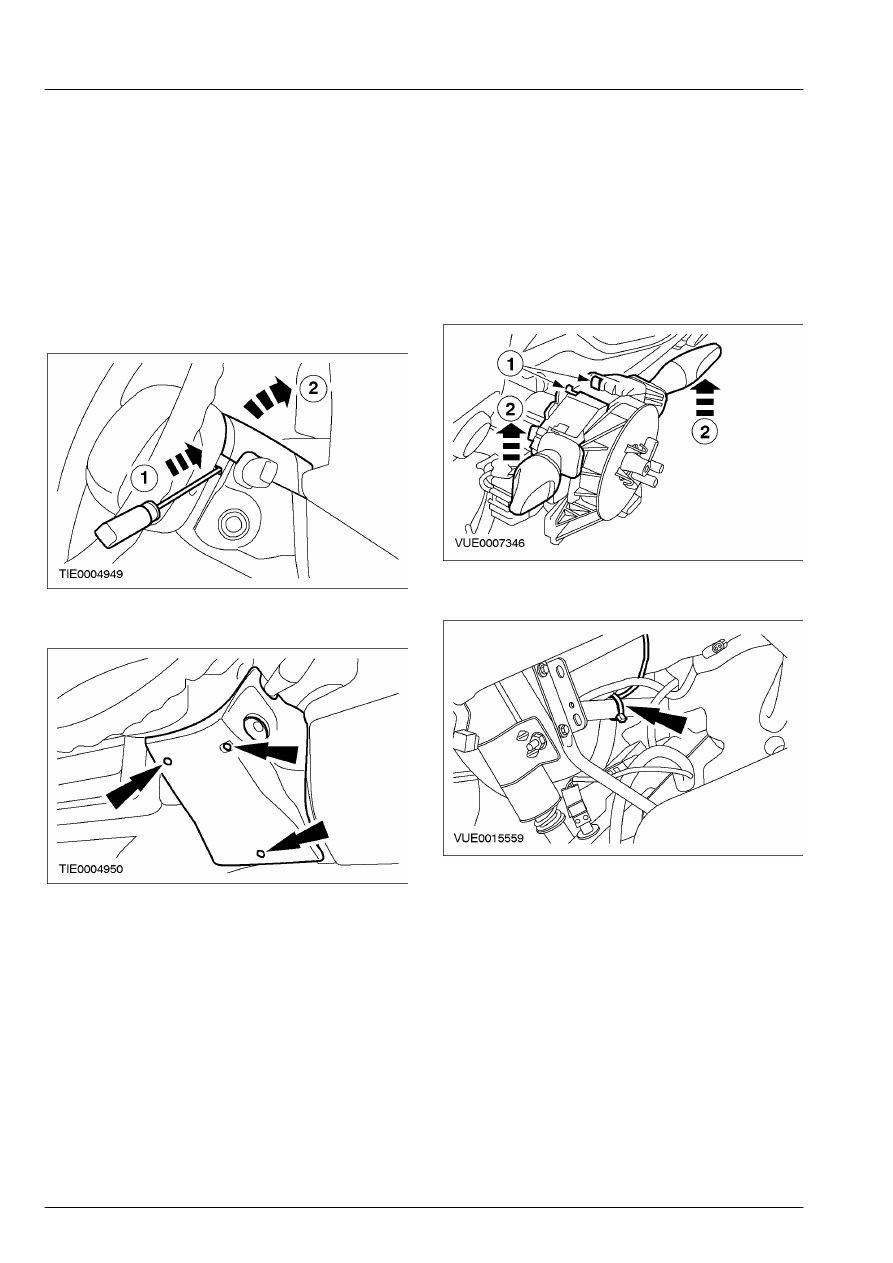

1.  Снимите верхний кожух рулевой  колонки.

       1. Используя отвертку с тонким

наконечником, освободите два зажима (по
одному с каждой стороны).

       2. Снимите кожух.









2.  Снимите нижний кожух рулевой  колонки.









3.  Отсоедините многофункциональный

переключатель рулевой колонки.

       1. Нажмите на фиксирующие язычки
       2. Отсоедините многофункциональный

переключатель рулевой колонки.









4.  Снимите стягивающий хомут.







413-01-59

Щиток приборов 413-01-59



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

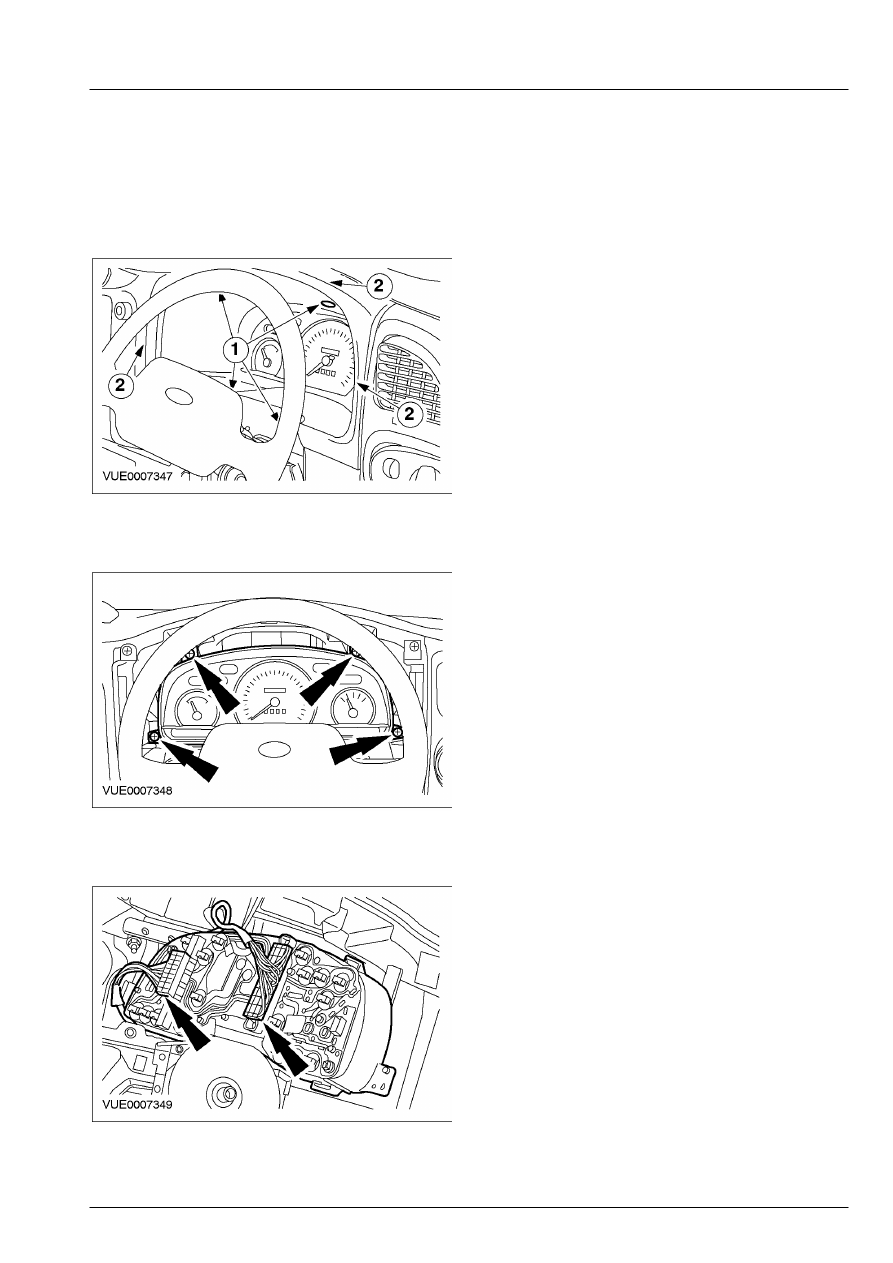

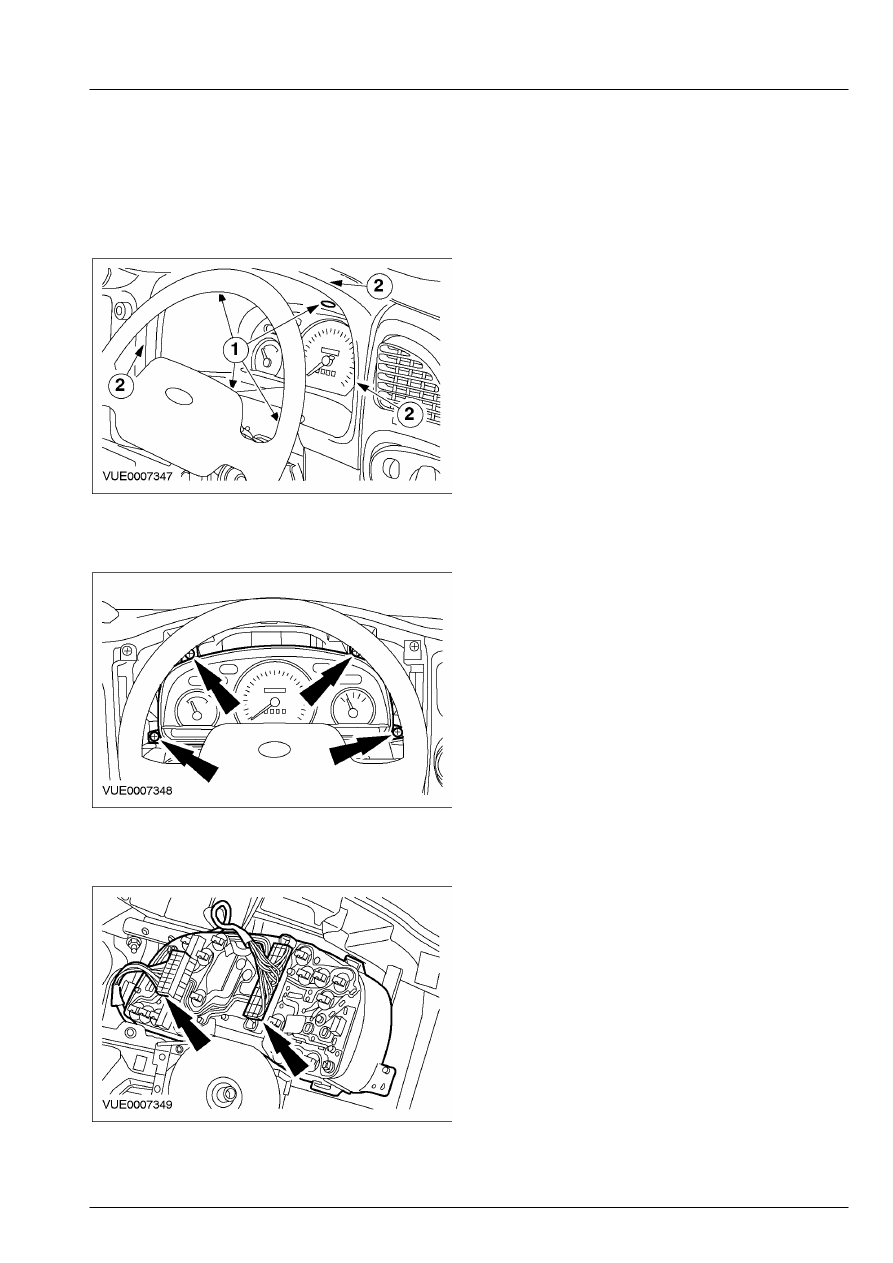

5.  Снимите декоративную панель щитка

приборов.

       1. Выверните винты.
       2. Освободите зажимы и снимите

декоративную панель щитка приборов.









6.  Выверните винты крепления щитка

приборов.









7.  Рассоедините электрические разъемы и

снимите щиток приборов.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.

413-01-60

Щиток приборов 413-01-60



РАЗБОРКА И СБОРКА



РАЗБОРКА И СБОРКА

Щиток приборов



Разборка

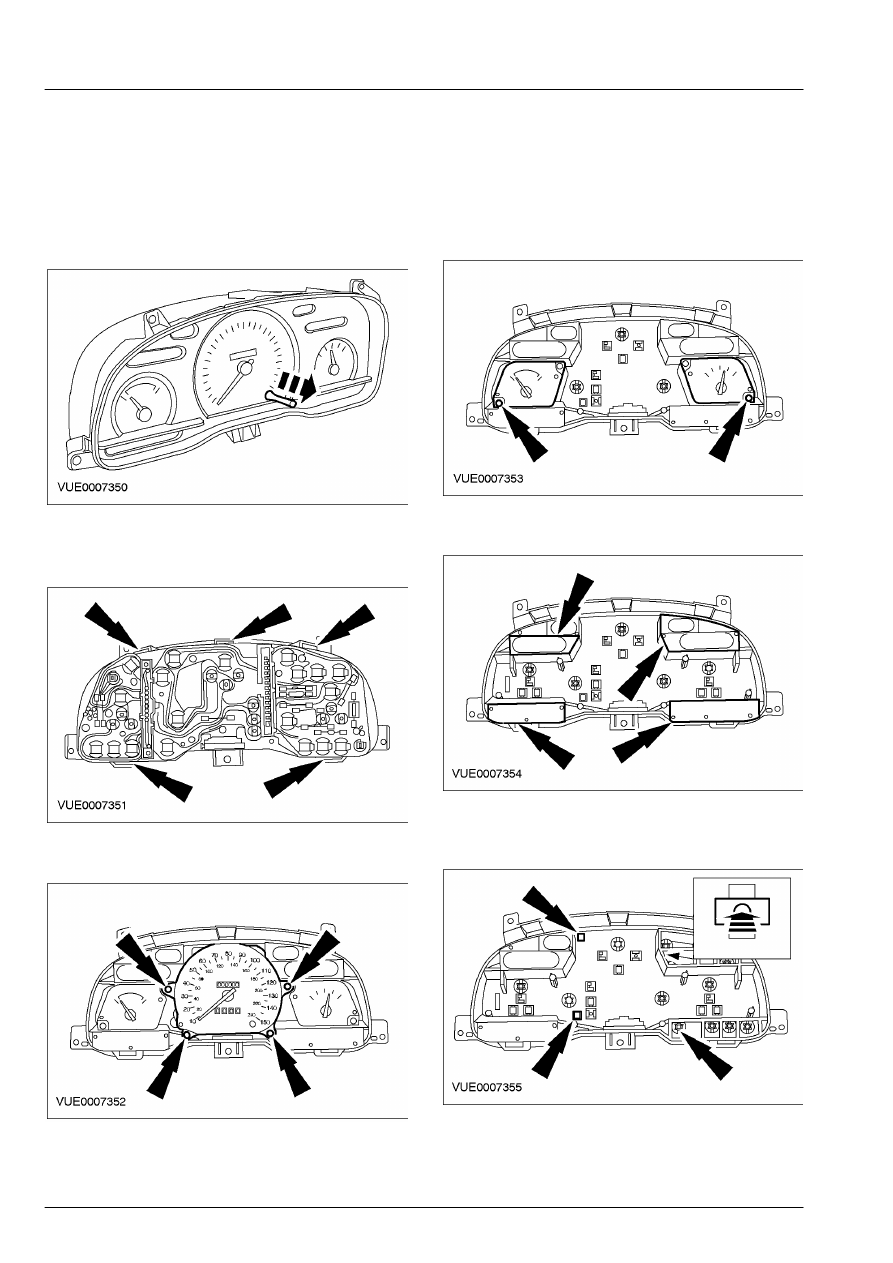

1.  Снимите кнопку переустановки  одометра.









2.  Снимите стекло щитка приборов.

        •  Нажмите на фиксирующие язычки.









3.  Снимите спидометр.









4.  Снимите указатель температуры и

указатель уровня топлива.









5.  Снимите осветительные сегменты.









6.  Снимите фиксирующие штифты

электрических разъемов.
