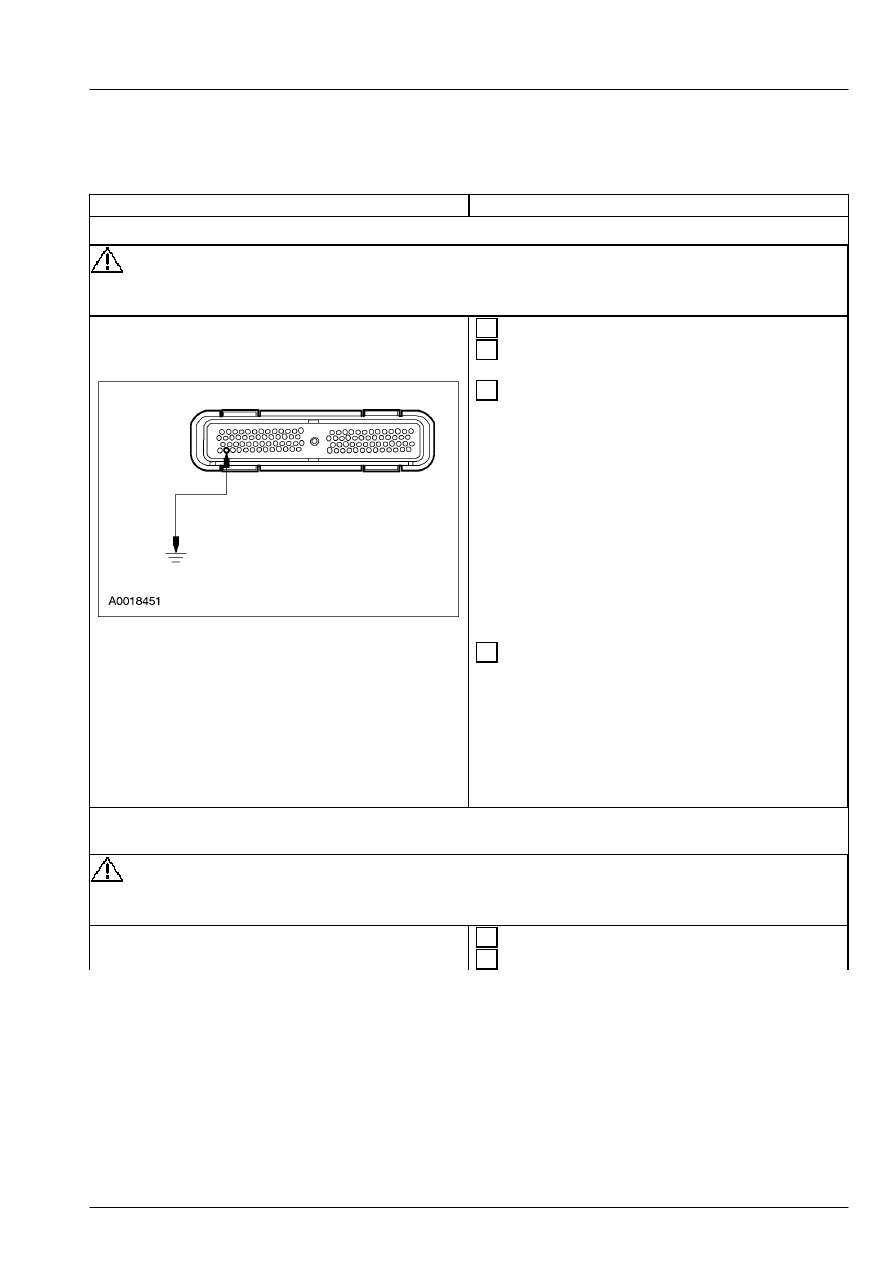

413-01-49

Щиток приборов 413-01-49



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ P: КОНТРОЛЬНАЯ ЛАМПА СВЕЧИ ПОДОГРЕВА НЕ  РАБОТАЕТ/ГОРИТ
ПОСТОЯННО - ТОЛЬКО ДИЗЕЛЬНЫЕ  ДВИГАТЕЛИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

P1: ПРОВЕРЬТЕ ВКЛЮЧЕНИЕ КОНТРОЛЬНОЙ  ЛАМПЫ



ПРЕДОСТЕРЕЖЕНИЕ: При выполнении измерений используйте  подходящие контактные

адаптер(ы)- переходник(и).  Применение неподходящих  контактных адаптеров-переходников
может  повредить электрический разъем.





 1  Введите положение OFF.





 2  Отсоедините Модуль управления силовым

агрегатом  (РСМ) - C175.







 3  Установите соединительный провод с  плавким

предохранителем (10 A) между штырем 80
модуля управления силовым агрегатом (PCM),
электрической цепи 91S-RD13
(коричневой/зеленой), со стороны
электропроводки, и "массой".





 4  Ведите положение ON.



• Контрольная лампа горит?



→

→

→

→ Да



ОБРАТИТЕСЬ к WDS/FDS 2000.



Если контрольная лампа горит  постоянно,

Перейдите к P5





→

→

→

→ Нет





Перейдите к P2



P2: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 91S-RD13
(КОРИЧНЕВУЮ/ЗЕЛЕНУЮ)



ПРЕДОСТЕРЕЖЕНИЕ: При выполнении измерений используйте  подходящие контактные

адаптер(ы)-переходник(и).  Применение  неподходящих контактных адаптера(ов)-
переходников может повредить  электрический разъем.





 1  Введите положение OFF.





 2  Отсоедините Щиток приборов - C220a.

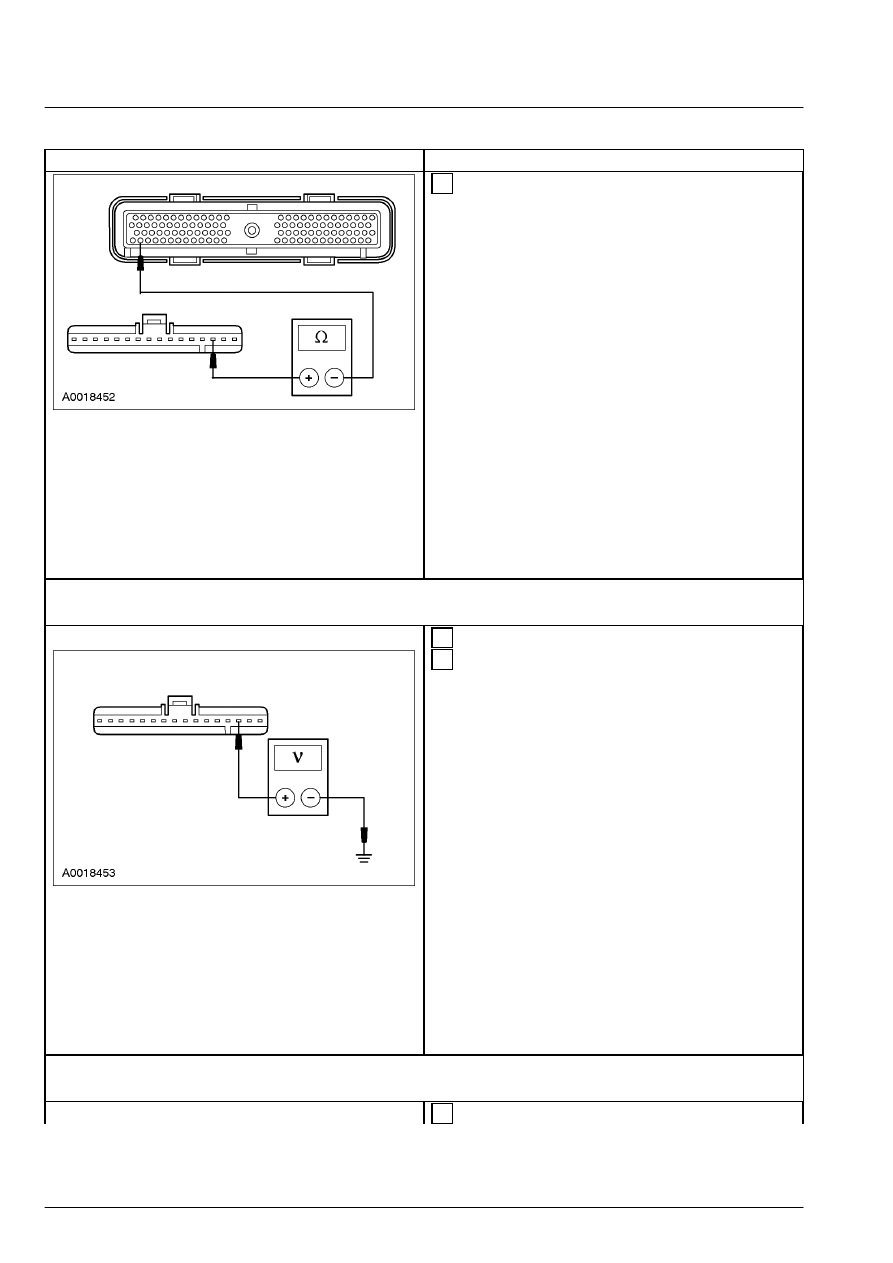

413-01-50

Щиток приборов 413-01-50



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 3  Измерьте сопротивление между штырем 3

C220a щитка приборов, электрической цепи
91S-RD13  (коричневой/зеленой), со стороны
электропроводки, и штырем 80 модуля PCM,
электрической цепи 91S-RD13
(коричневой/зеленой), со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к P3





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

P3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 91S-RD13  (КОРИЧНЕВУЮ/ЗЕЛЕНУЮ) НА
КОРОТКОЕ ЗАМЫКАНИЕ  НА ИСТОЧНИК ПИТАНИЯ







 1  Ведите положение ON.







 2  Измерьте напряжение между штырем 3 C220a

щитка приборов, электрической цепи 91S-RD13
(коричневой/зеленой), со стороны
электропроводки, и "массой".



• Напряжение регистрируется?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к P4



P4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 15-LK29
(ЗЕЛЕНОЙ/КОРИЧНЕВОЙ)







 1  Ведите положение ON.

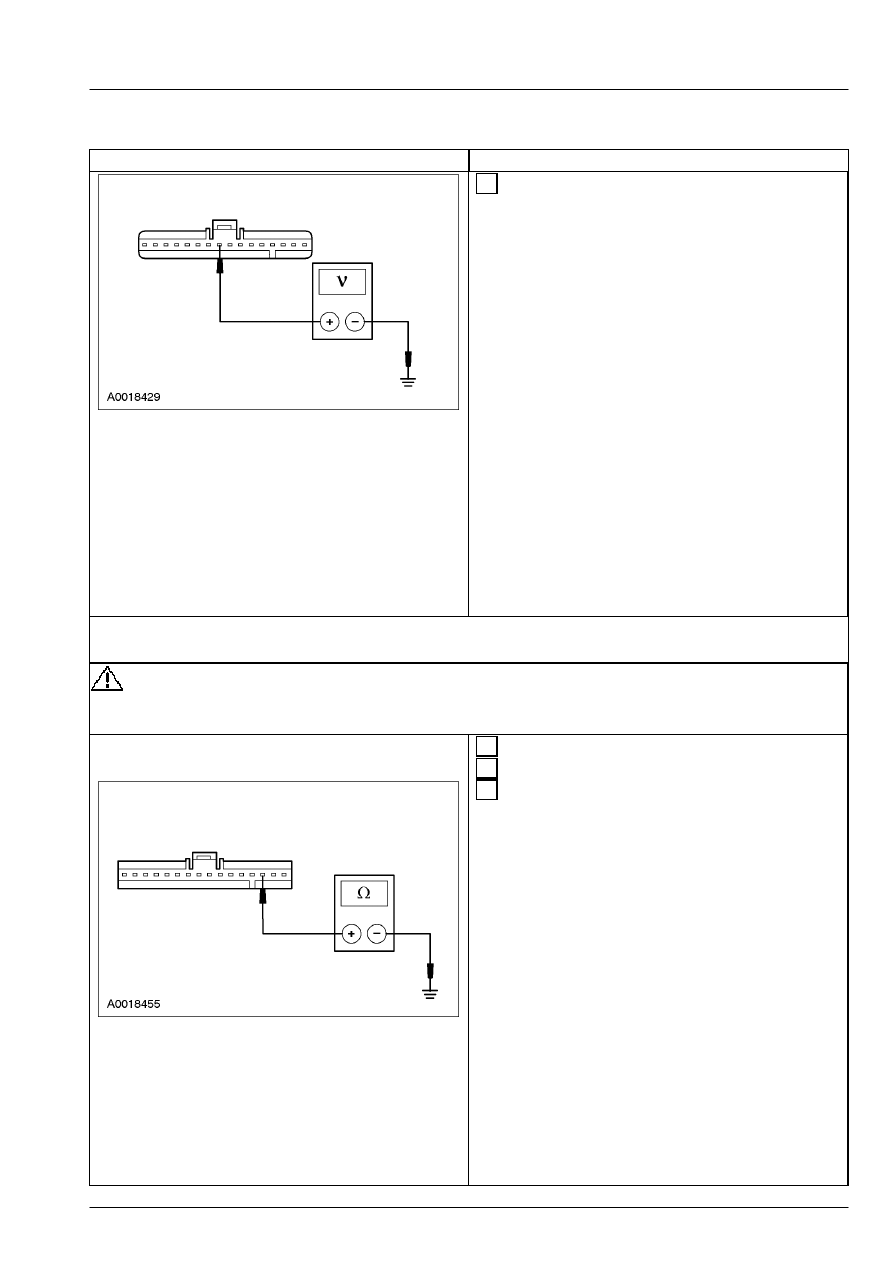

413-01-51

Щиток приборов 413-01-51



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 2  Измерьте напряжение между штырем 9 C220a

щитка приборов, электрической цепи 15-LK29
(зеленой/коричневой), со стороны
электропроводки, и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

P5: ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА  "МАССУ" ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 91S-
RD13  (КОРИЧНЕВУЮ/ЗЕЛЕНУЮ)



ПРЕДОСТЕРЕЖЕНИЕ: При выполнении измерений используйте  подходящие контактные

адаптер(ы)-переходник(и).  Применение  неподходящих контактных адаптера(ов)-
переходников может повредить  электрический разъем.





 1  Введите положение OFF.





 2  Отсоедините Щиток приборов - C220a.







 3  Измерьте сопротивление между штырем 3

C220a щитка приборов, электрической цепи
91S-RD13  (коричневой/зеленой), со стороны
электропроводки, и "массой".



• Сопротивление составляет более 10 000  Ом?



→

→

→

→ Да



ОБРАТИТЕСЬ к WDS/FDS 2000.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



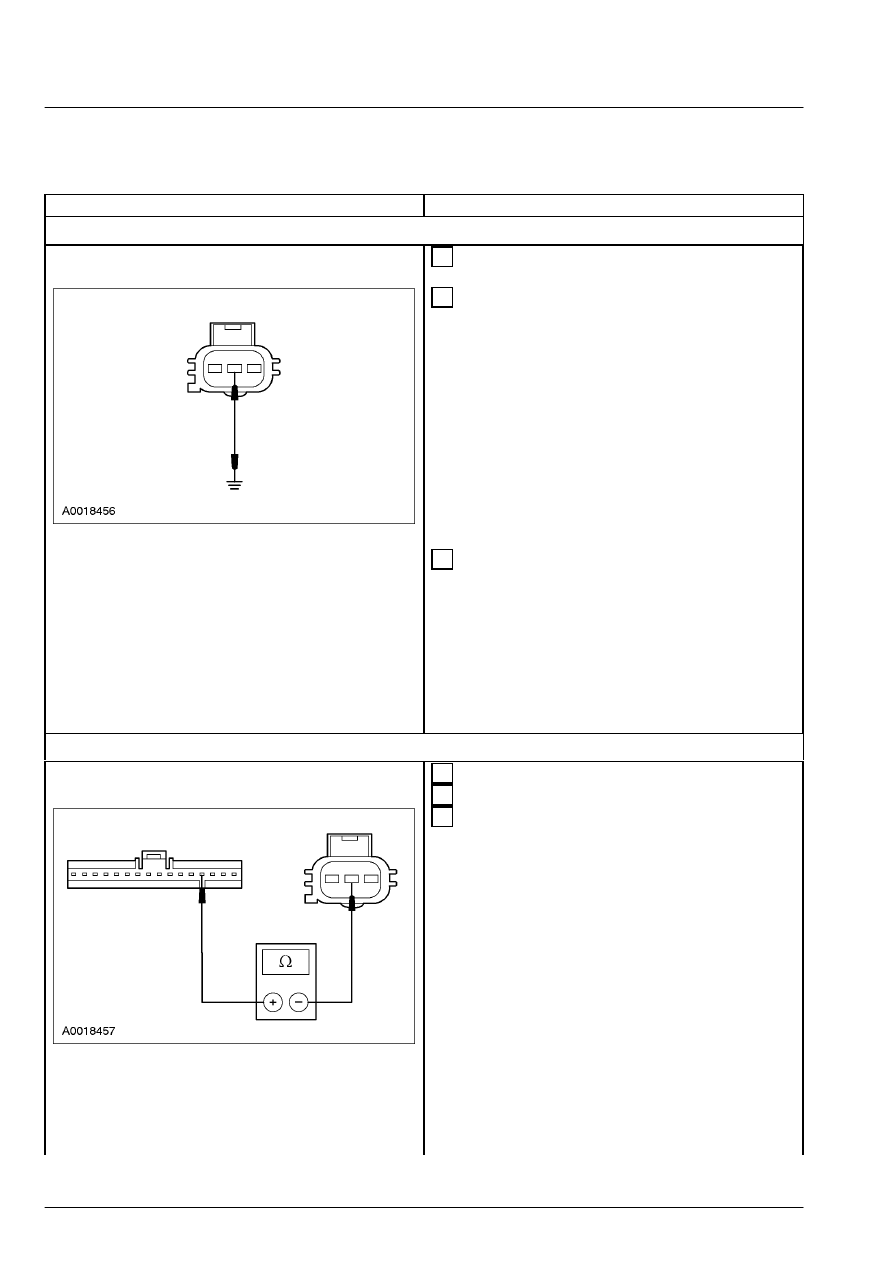

413-01-52

Щиток приборов 413-01-52



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ Q: КОНТРОЛЬНАЯ ЛАМПА НАЛИЧИЯ ВОДЫ В  ТОПЛИВЕ НЕ
РАБОТАЕТ/ГОРИТ ПОСТОЯННО -  ТОЛЬКО ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

Q1: ПРОВЕРЬТЕ ДАТЧИК НАЛИЧИЯ ВОДЫ В  ТОПЛИВЕ







 1  Отсоедините Датчик наличия воды в топливе -

C1080.







 2  Установите соединительный провод с  плавким

предохранителем (10 A) между штырем 2
C1080 датчика наличия воды в топливе,
электрической цепи 31S-RJ32
(черной/оранжевой),  со стороны
электропроводки, и "массой".





 3  Ведите положение ON.



• Контрольная лампа горит?



→

→

→

→ Да



УСТАНОВИТЕ новый датчик наличия воды
в  топливе.



Если контрольная лампа горит  постоянно,

Перейдите к Q5





→

→

→

→ Нет





Перейдите к Q2



Q2: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31S-RJ32 (ЧЕРНУЮ/ОРАНЖЕВУЮ)







 1  Введите положение OFF.





 2  Отсоедините Щиток приборов - C220a.







 3  Измерьте сопротивление между штырем 4

C220a щитка приборов, электрической цепи
31S-RJ32  (черной/оранжевой), со стороны
электропроводки, и штырем 2 C1080 датчика
наличия воды в топливе, электрической цепи
31S-RJ32 (черной/оранжевой), со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к Q3





→

→

→

→ Нет
