Ford Transit (2001 год). Руководство - часть 474

413-01-41

Щиток приборов 413-01-41



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







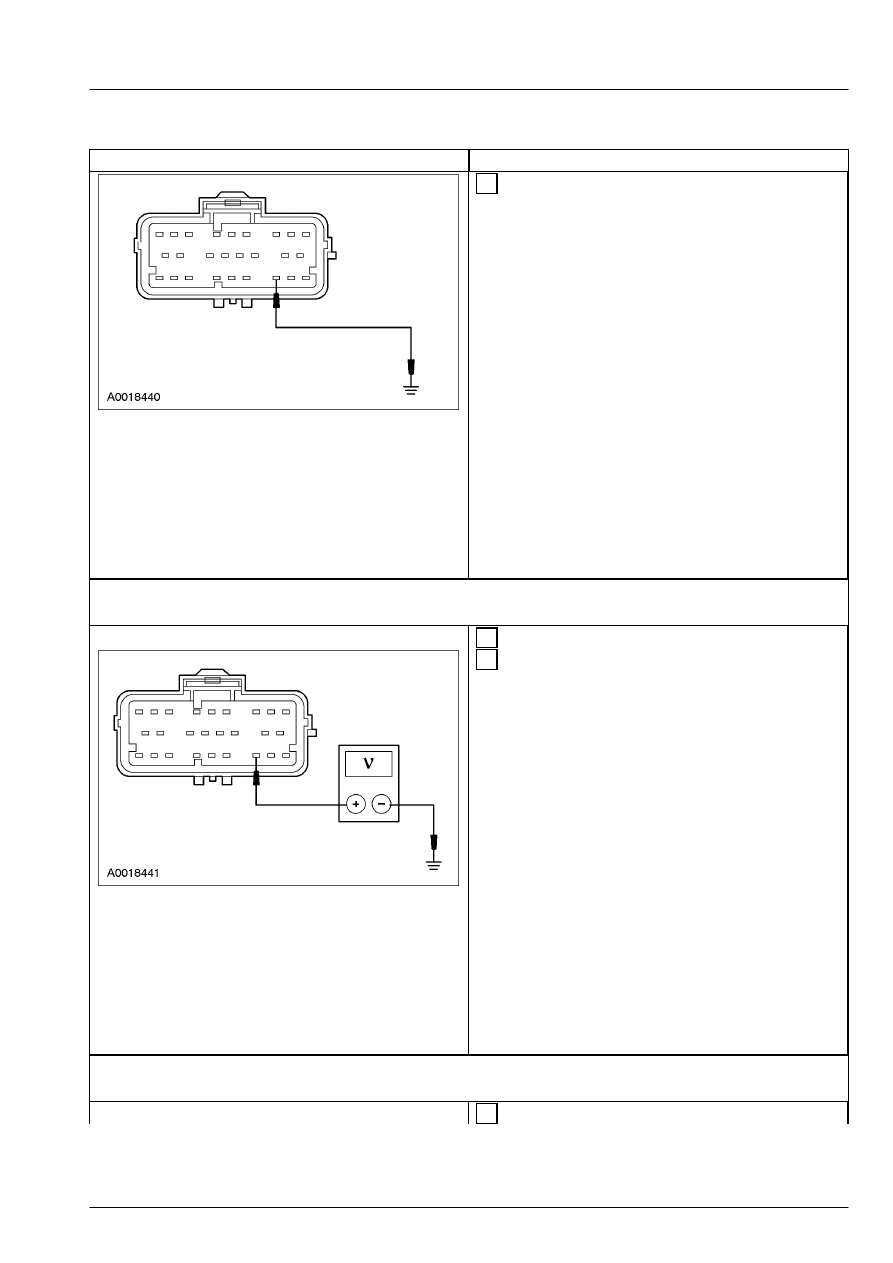

 4  Установите соединительный провод с  плавким

предохранителем (10 A) между штырем 20
C2041 модуля управления подушкой
безопасности, электрической цепи 91S-JA14
(коричневой/зеленой), со стороны
электропроводки, и "массой".



• Контрольная лампа подушки  безопасности
горит?



→

→

→

→ Да



За дополнительной информацией обратитесь
к Разделу 501-20A / 501-20B.



→

→

→

→ Нет





Перейдите к L3



L3: ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА  ИСТОЧНИК ПИТАНИЯ
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 91S-JA14  (КОРИЧНЕВУЮ/ЗЕЛЕНУЮ)







 1  Ведите положение ON.







 2  Измерьте напряжение между штырем 20 C2041

модуля управления подушкой безопасности,
электрической цепи 91S-JA14
(коричневой/зеленой), со стороны
электропроводки, и "массой".



• Напряжение регистрируется?



→

→

→

→ Да



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к L4



L4: ПРОВЕРЬТЕ НА РАЗРЫВ ИЛИ КОРОТКОЕ  ЗАМЫКАНИЕ НА "МАССУ"
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  91S-JA14 (КОРИЧНЕВУЮ/ЗЕЛЕНУЮ)







 1  Отсоедините Щиток приборов - C220b.

413-01-42

Щиток приборов 413-01-42



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







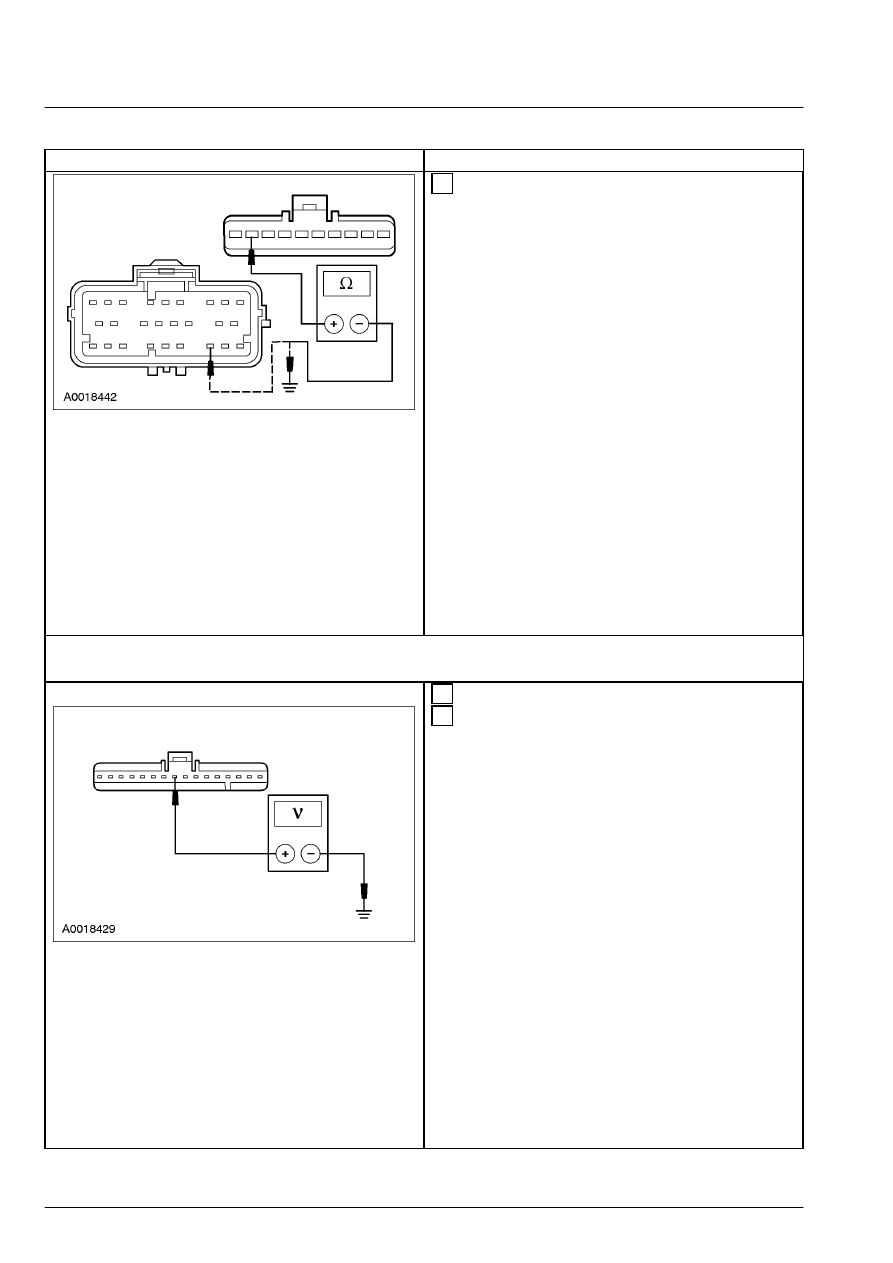

 2  Измерьте сопротивление между штырем 9

C220b щитка приборов, электрической цепи
91S-JA14  (коричневой/зеленой), со стороны
электропроводки, и штырем 20 C2041 модуля
управления подушкой безопасности,
электрической цепи 91S-JA14
(коричневой/зеленой), со стороны
электропроводки; и между штырем 6 C220b
щитка  приборов, электрической цепи 91S-JA14
(коричневой/зеленой), со стороны
электропроводки, и "массой".



• Сопротивление между щитком приборов и
модулем управления подушкой безопасности
составляет менее 5 Ом; и более 10,000 Ом между
щитком приборов и "массой"?



→

→

→

→ Да





Перейдите к L5





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

L5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 15-LK29
(ЗЕЛЕНОЙ/КОРИЧНЕВОЙ)







 1  Отсоедините Щиток приборов - C220a.







 2  Измерьте напряжение между штырем 9 C220a

щитка приборов, электрической цепи 15-LK29
(зеленой/коричневой), со стороны
электропроводки, и "массой".



• Напряжение составляет более 10В?



→

→

→

→ Да



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

413-01-43

Щиток приборов 413-01-43



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

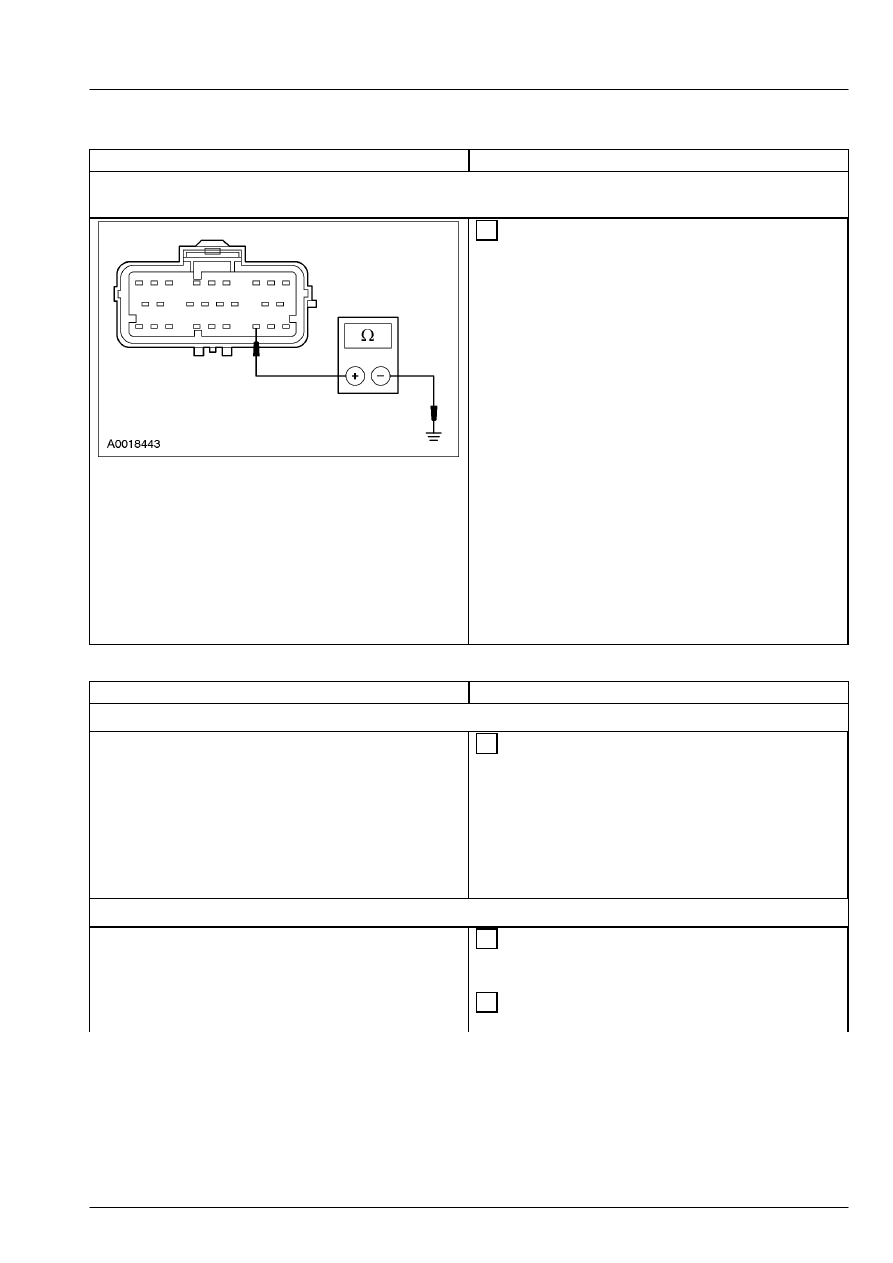

L6: ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА  "МАССУ" ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 91S-
JA14A  (КОРИЧНЕВУЮ/ЗЕЛЕНУЮ)









 1  Измерьте сопротивление между штырем 20

C2041 модуля управления подушкой
безопасности, электрической цепи 91S-JA14
(коричневой/зеленой), со стороны
электропроводки, и "массой".



• Сопротивление составляет более 10 000  Ом?



→

→

→

→ Да



За дополнительной информацией обратитесь
к Разделу 501-20A / 501-20B.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ M: КОНТРОЛЬНАЯ ЛАМПА ДАЛЬНЕГО СВЕТА НЕ  РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

M1: ПРОВЕРЬТЕ РАБОТУ ДАЛЬНЕГО СВЕТА







 1  Проверьте работу фар в режиме дальнего  света.



• Фары работают в режиме дальнего света
исправно?



→

→

→

→ Да





Перейдите к M2





→

→

→

→ Нет



За дополнительной информацией обратитесь
к Разделу 417-01.

M2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ 15S-LE11 (ЗЕЛЕНОЙ/БЕЛОЙ)







 1  Отсоедините Щиток приборов - C220a.



ПРИМЕЧАНИЕ: Для проведения этой проверки
требуется, чтобы фары были включены.
   2  Установите многофункциональный

переключатель в положение дальнего  света.

413-01-44

Щиток приборов 413-01-44



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







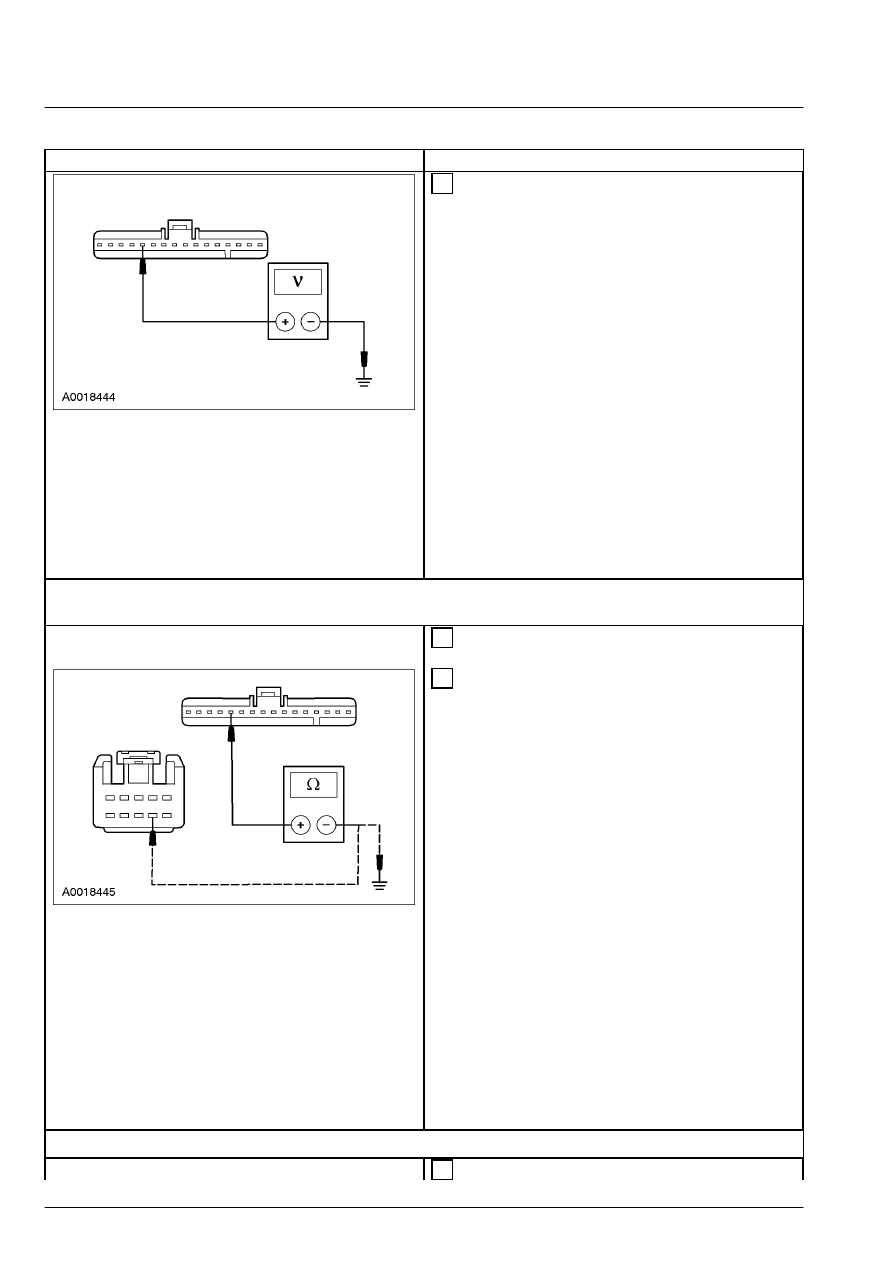

 3  Измерьте напряжение между штырем 12 C220a

щитка приборов, электрической цепи 15S-LE11
(зеленой/белой), со стороны электропроводки,  и
"массой".



• Напряжение составляет более 10В?



→

→

→

→ Да



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет





Перейдите к M3



M3: ПРОВЕРЬТЕ НА РАЗРЫВ ИЛИ КОРОТКОЕ  ЗАМЫКАНИЕ НА "МАССУ"
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  15S-LE11 (ЗЕЛЕНУЮ/БЕЛУЮ)







 1  Отсоедините Многофункциональный

переключатель -  C202a.







 2  Измерьте сопротивление между штырем 12

C220a щитка приборов, электрической цепи
15S-LE11  (зеленой/белой), со стороны
электропроводки,  и штырем 7 C202a
многофункционального  переключателя,
электрической цепи 15S-DC4  (зеленой/черной),
со стороны  электропроводки; и между штырем
12 C220a щитка  приборов, электрической цепи
15S-LE11  (зеленой/белой), со стороны
электропроводки,  и "массой".



• Сопротивление составляет менее 5 Ом  между
щитком приборов и  многофункциональным
переключателем; и  более 10,000 Ом между
щитком приборов и  "массой"?



→

→

→

→ Да





Перейдите к M4





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

M4: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-GG14A (ЧЕРНУЮ)







 1  Отсоедините Щиток приборов - C220a.
