413-01-33

Щиток приборов 413-01-33



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







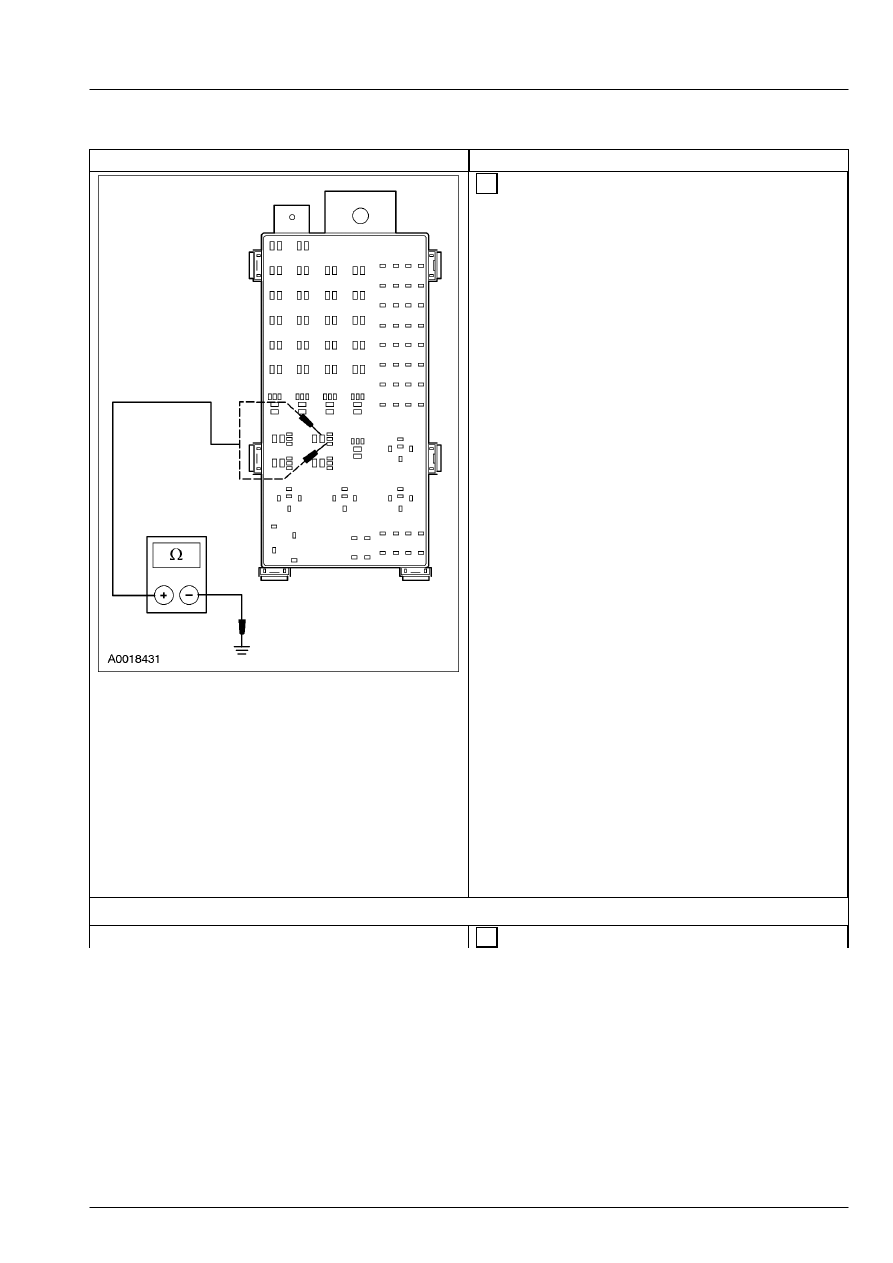

 2  Измерьте сопротивление между штырем 1

C1089 BJB, электрической цепи 31-XL16
(черной/желтой), со стороны электропроводки,
и "массой"; и между штырем 5 C1089 BJB,
электрической цепи 31-XL17
(черной/коричневой),  со стороны
электропроводки, и "массой".



• Сопротивление во всех случаях  составляет
более 10,000 Ом?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь(и).  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



УСТАНОВИТЕ новое реле управления
лампы.  ПРОВЕРЬТЕ, правильно ли
действует  система.

I12: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 15-DD6 (ЗЕЛЕНОЙ/БЕЛОЙ)







 1  Отсоедините Переключатель зажигания - C250.

413-01-34

Щиток приборов 413-01-34



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







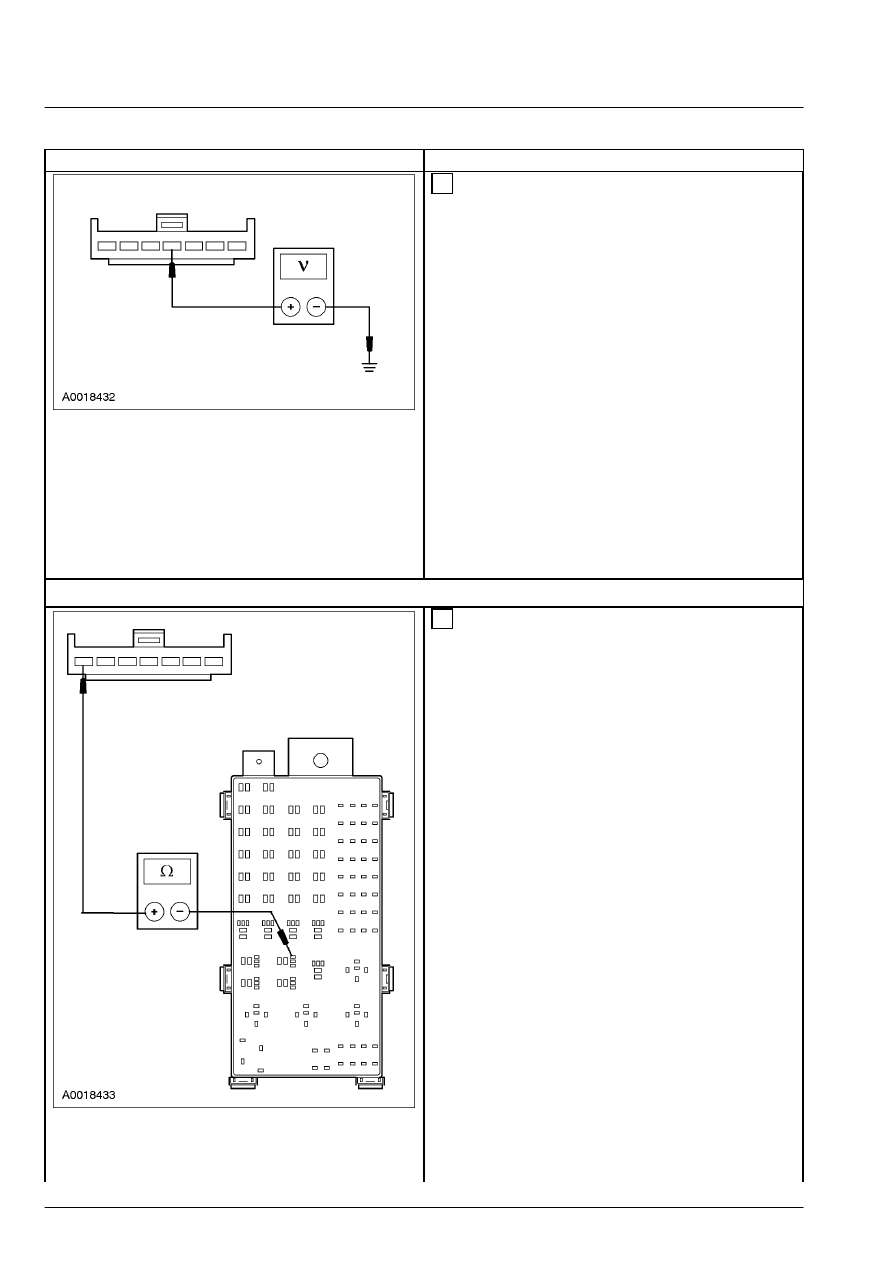

 2  Измерьте напряжение между штырем 4 C250

переключателя зажигания, электрической  цепи
15-DD6 (зеленой/белой), со стороны
электропроводки, и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к I13





→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

I13: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 50-XL16 (СЕРУЮ)









 1  Измерьте сопротивление между штырем 7  C250

переключателя зажигания, электрической  цепи
50-XL16 (серой), со стороны  электропроводки,
и штырем 2 C1089 BJB,  электрической цепи 50-
XL16 (серой), со стороны  электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да

413-01-35

Щиток приборов 413-01-35



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый переключатель
зажигания .    За дополнительной
информацией обратитесь к Разделу 211-05.
ПРОВЕРЬТЕ,  правильно ли действует
система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

I14: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-GC6  (ЧЕРНУЮ/ЖЕЛТУЮ) НА КОРОТКОЕ
ЗАМЫКАНИЕ НА  "МАССУ"







 1  Введите положение OFF.





 2  Отсоедините Переключатель уровня тормозной

жидкости - C124.







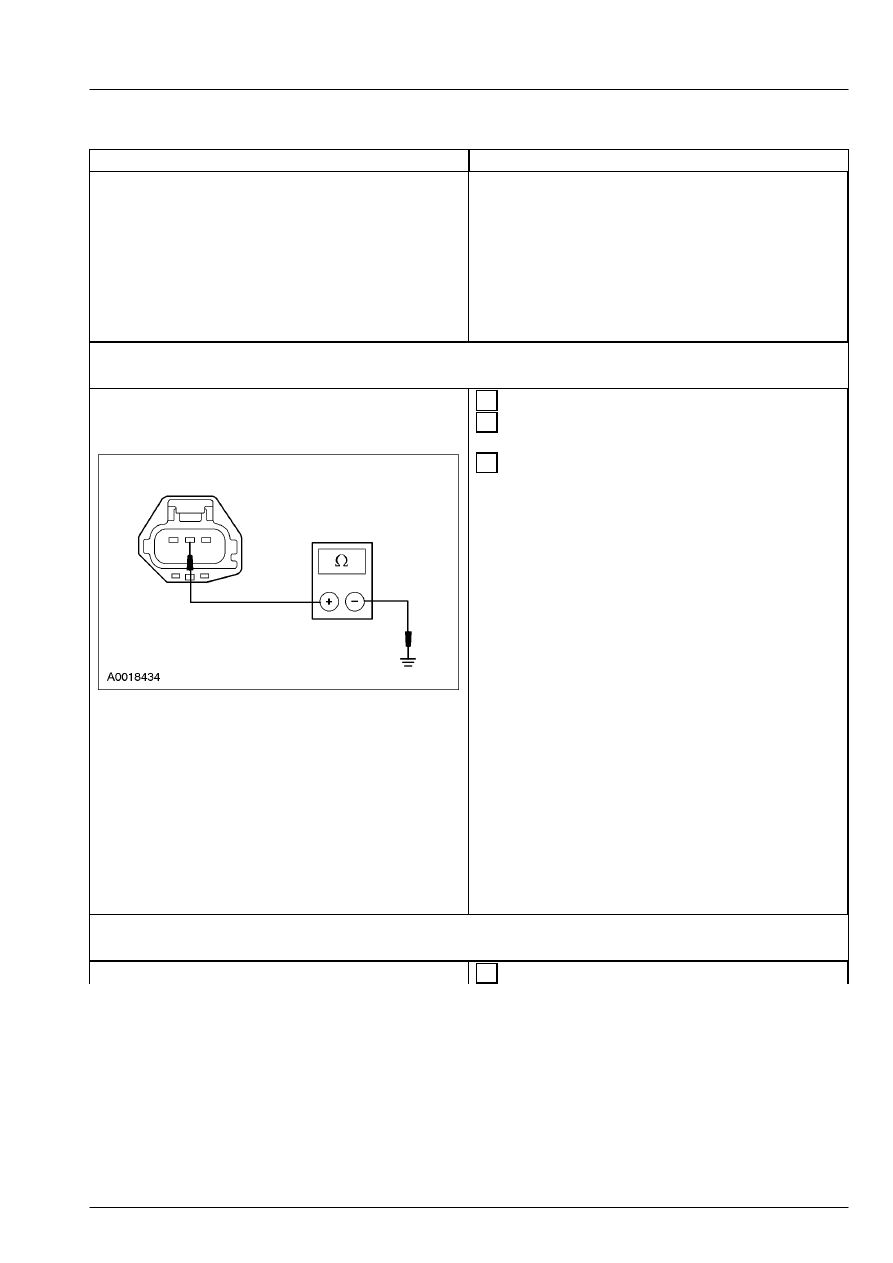

 3  Измерьте сопротивление между штырем 2  C124

переключателя уровня тормозной  жидкости,
электрической цепи 31S-GC6  (черной/желтой),
со стороны электропроводки,  и "массой".



• Сопротивление составляет более 10 000  Ом?



→

→

→

→ Да



Если автомобиль оснащен системой АБС,

Перейдите к I15





Если автомобиль оснащен стандартной
системой тормозов,

Перейдите к I16





→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

I15: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-GC7  (БЕЛУЮ/КРАСНУЮ) НА КОРОТКОЕ
ЗАМЫКАНИЕ НА  "МАССУ"







 1  Введите положение OFF.

413-01-36

Щиток приборов 413-01-36



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







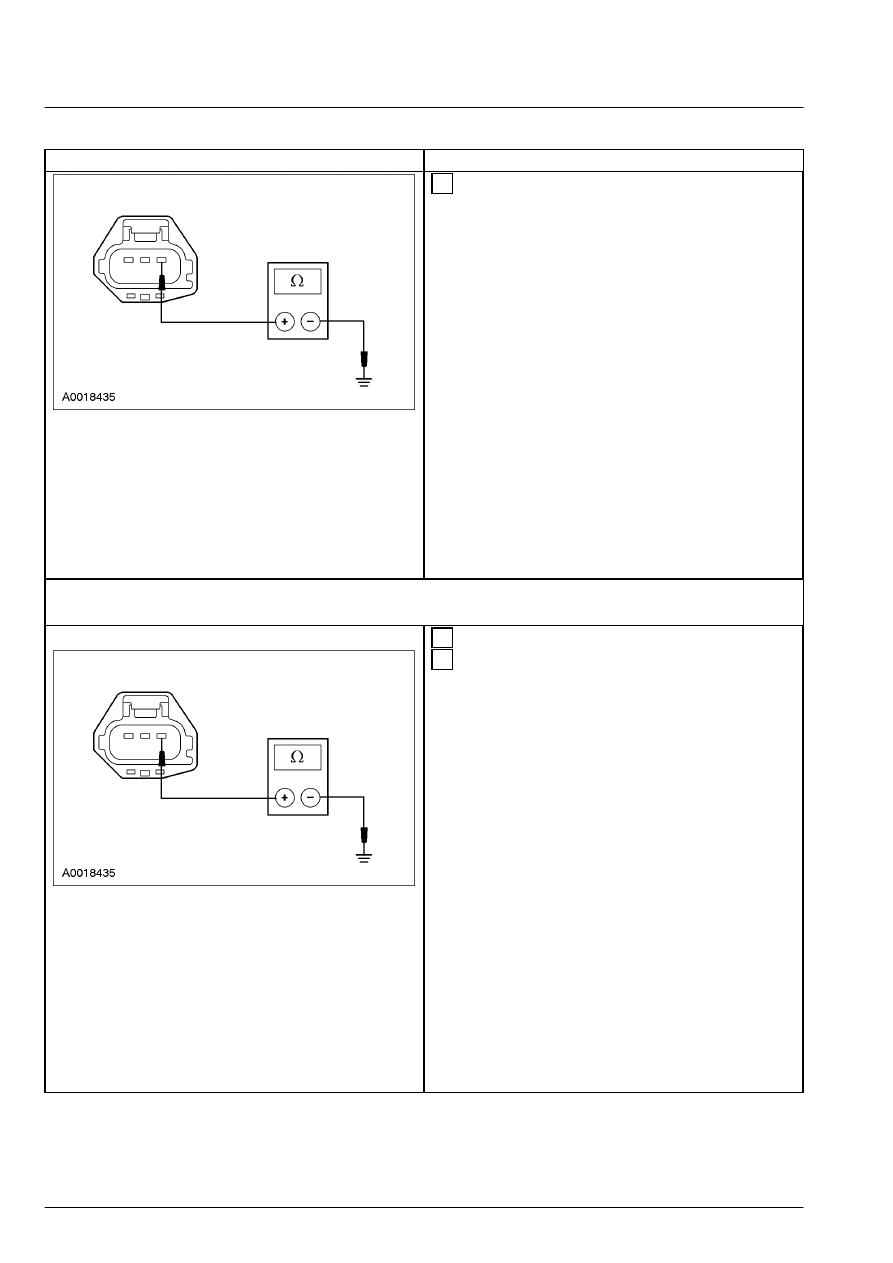

 2  Измерьте сопротивление между штырем 1  C124

переключателя уровня тормозной  жидкости,
электрической цепи 8-GC7  (белой/красной), со
стороны электропроводки,  и "массой".



• Сопротивление составляет более 10 000  Ом?



→

→

→

→ Да



За дополнительной информацией обратитесь
к Разделу 206-09A.



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

I16: ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА  "МАССУ" ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-
GC7  (ЧЕРНУЮ/КОРИЧНЕВУЮ)







 1  Введите положение OFF.







 2  Измерьте сопротивление между штырем 1  C124

переключателя уровня тормозной  жидкости,
электрической цепи 31S-GC7
(черной/коричневой), со стороны
электропроводки, и "массой".



• Сопротивление составляет более 10 000  Ом?



→

→

→

→ Да



УСТАНОВИТЕ новое реле управления
лампы.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.
