Ford Transit (2001 год). Руководство - часть 470

413-01-25

Щиток приборов 413-01-25



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

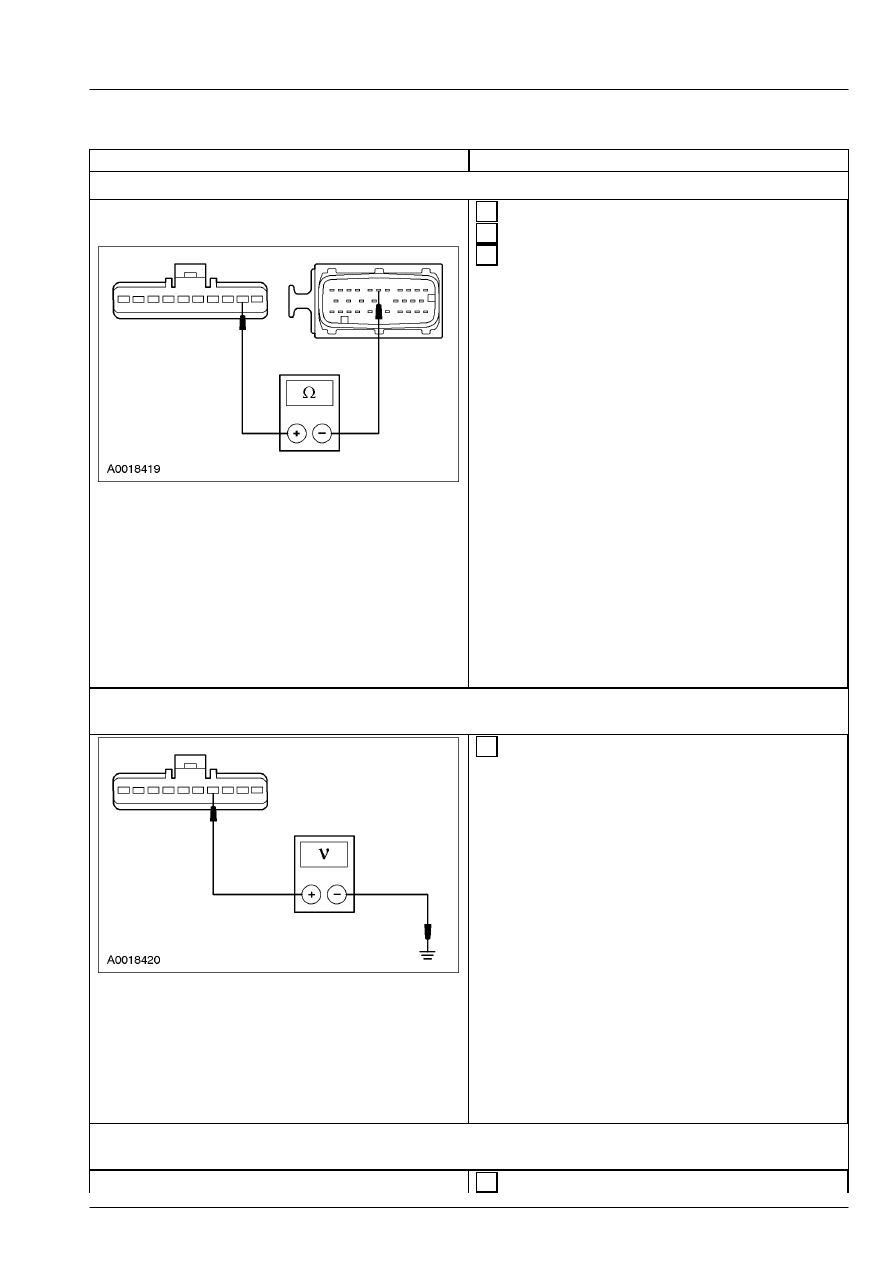

H3: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31S-CF28 (ЧЕРНУЮ/КРАСНУЮ)







 1  Введите положение OFF.





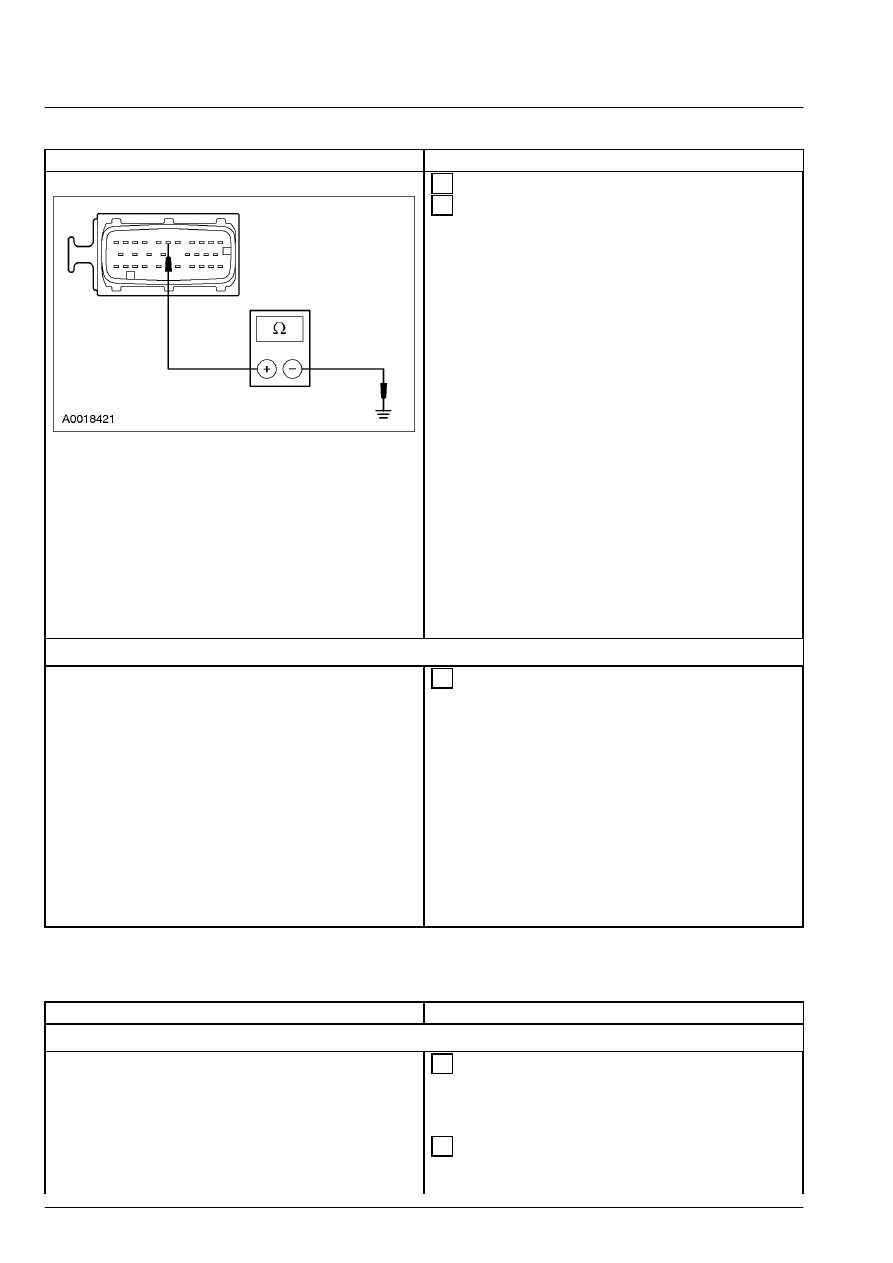

 2  Отсоедините Щиток приборов - C220b.







 3  Измерьте сопротивление между штырем 25

C137 модуля АБС, электрической цепи 31S-
CF28  (черной/красной), со стороны
электропроводки, и штырем 2 C220b щитка
приборов, электрической цепи 31S-CF28
(черной/красной), со стороны  электропроводки.



• Сопротивление составляет менее 5 Ом  между
модулем АБС и щитком приборов; и более  10,000
Ом между щитком приборов и "массой"?



→

→

→

→ Да





Перейдите к H4





→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

H4: ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА  ИСТОЧНИК ПИТАНИЯ
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-GG14B  (ЧЕРНУЮ)









 1  Измерьте напряжение между штырем 4 C220b

щитка приборов, электрической цепи 31-GG14B
(черной), со стороны электропроводки, и
"массой".



• Напряжение регистрируется?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь.
Проверьте, правильно ли действует  система.



→

→

→

→ Нет





Перейдите к H6



H5: ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА  "МАССУ" ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-
CF28  (ЧЕРНУЮ/КРАСНУЮ)







 1  Введите положение OFF.

413-01-26

Щиток приборов 413-01-26



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Отсоедините Щиток приборов - C220b.







 3  Измерьте сопротивление между штырем 25

C137 модуля АБС, электрической цепи 31S-
CF28  (черной/красной), со стороны
электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом  между
модулем АБС и щитком приборов; и более  10,000
Ом между щитком приборов и "массой"?



→

→

→

→ Да





Перейдите к H6





→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

H6: ПРОВЕРЬТЕ ПЕЧАТНУЮ СХЕМУ И СТЫКОВКУ  ЭЛЕКТРИЧЕСКИХ РАЗЪЕМОВ







 1  Проверьте печатную схему щитка  приборов на

наличие повреждений и  правильность
подключения щитка  приборов.



• Печатная схема щитка приборов исправна  и
электрические разъемы щитка приборов
правильно подключены?



→

→

→

→ Да



За дополнительной информацией обратитесь
к Разделу 206-09A.



→

→

→

→ Нет



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



PINPOINT-ТЕСТ I: КОНТРОЛЬНАЯ ЛАМПА СИСТЕМЫ ТОРМОЗОВ НЕ
ЗАГОРАЕТСЯ/ГОРИТ ПОСТОЯННО - КРАСНАЯ  КОНТРОЛЬНАЯ ЛАМПА СИСТЕМЫ
ТОРМОЗОВ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

I1: ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ  СИСТЕМЫ ТОРМОЗОВ







 1  Ведите положение START.



ПРИМЕЧАНИЕ: Контрольная лампа системы
тормозов  работает, только когда зажигание
находится  в положении запуска.
   2  Проверьте работу контрольной лампы  системы

тормозов, когда зажигание  находится в
положении запуска.

413-01-27

Щиток приборов 413-01-27



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Контрольная лампа системы тормозов  горит?



→

→

→

→ Да



За дополнительной информацией обратитесь
к Разделу 206-09A.



→

→

→

→ Нет



Если автомобиль оснащен системой АБС,

Перейдите к I2



Если автомобиль оснащен стандартной
системой тормозов,

Перейдите к I3



I2: ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ  СИСТЕМЫ ТОРМОЗОВ (ТОЛЬКО
АНТИБЛОКИРОВОЧНАЯ  СИСТЕМА ТОРМОЗОВ (АБС))







 1  Отсоедините Антиблокировочная система

тормозов  (АБС) - C137.





 2  Ведите положение ON.







 3  Установите соединительный провод с  плавким

предохранителем (10A) между штырем 16  C137
модуля АБС, электрической цепи 8-GC7
(белой/красной), со стороны электропроводки,
и "массой".



• Контрольная лампа системы тормозов  горит?



→

→

→

→ Да



За дополнительной информацией обратитесь
к Разделу 206-09A.



→

→

→

→ Нет



Если контрольная лампа системы  тормозов
не горит,

Перейдите к I5



Если контрольная лампа системы  тормозов
горит постоянно,

Перейдите к I14



I3: ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ  СИСТЕМЫ ТОРМОЗОВ (БЕЗ
АНТИБЛОКИРОВОЧНОЙ  СИСТЕМЫ ТОРМОЗОВ)







 1  Отсоедините Коробка соединений аккумулятора

(BJB) -  C1089.





 2  Ведите положение ON.

413-01-28

Щиток приборов 413-01-28



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







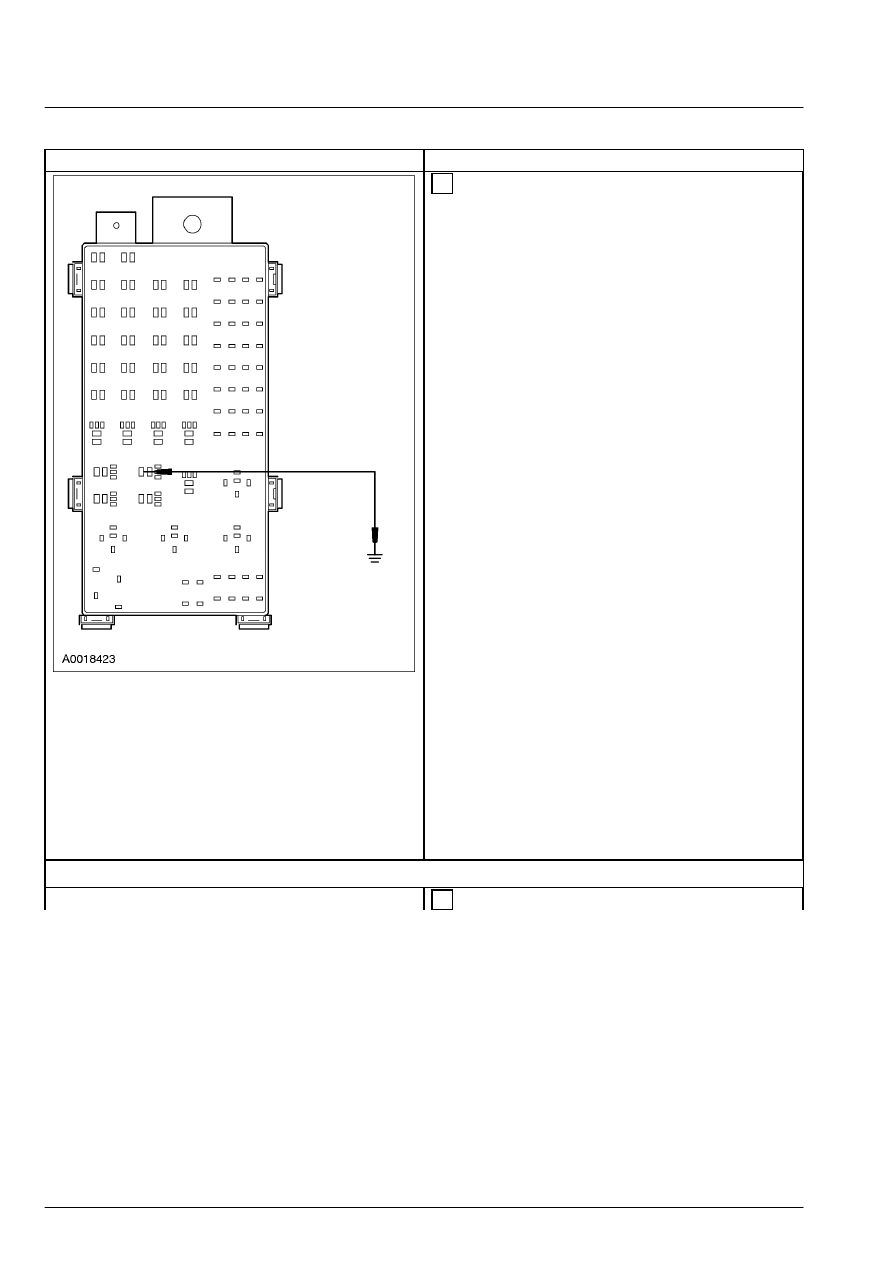

 3  Установите соединительный провод с  плавким

предохранителем (10A) между штырем 3  C1089
коробки соединений аккумулятора (BJB),
электрической цепи 31S-GC7
(черной/коричневой),  со стороны
электропроводки, и "массой".



• Контрольная лампа системы тормозов  горит?



→

→

→

→ Да





Перейдите к I10





→

→

→

→ Нет



Если контрольная лампа системы  тормозов
не горит,

Перейдите к I4



Если контрольная лампа системы  тормозов
горит постоянно,

Перейдите к I14



I4: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31S-GC7 (ЧЕРНУЮ/КОРИЧНЕВУЮ)







 1  Введите положение OFF.
