PINPOINT-ТЕСТ F: ТАХОМЕТР НЕ РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

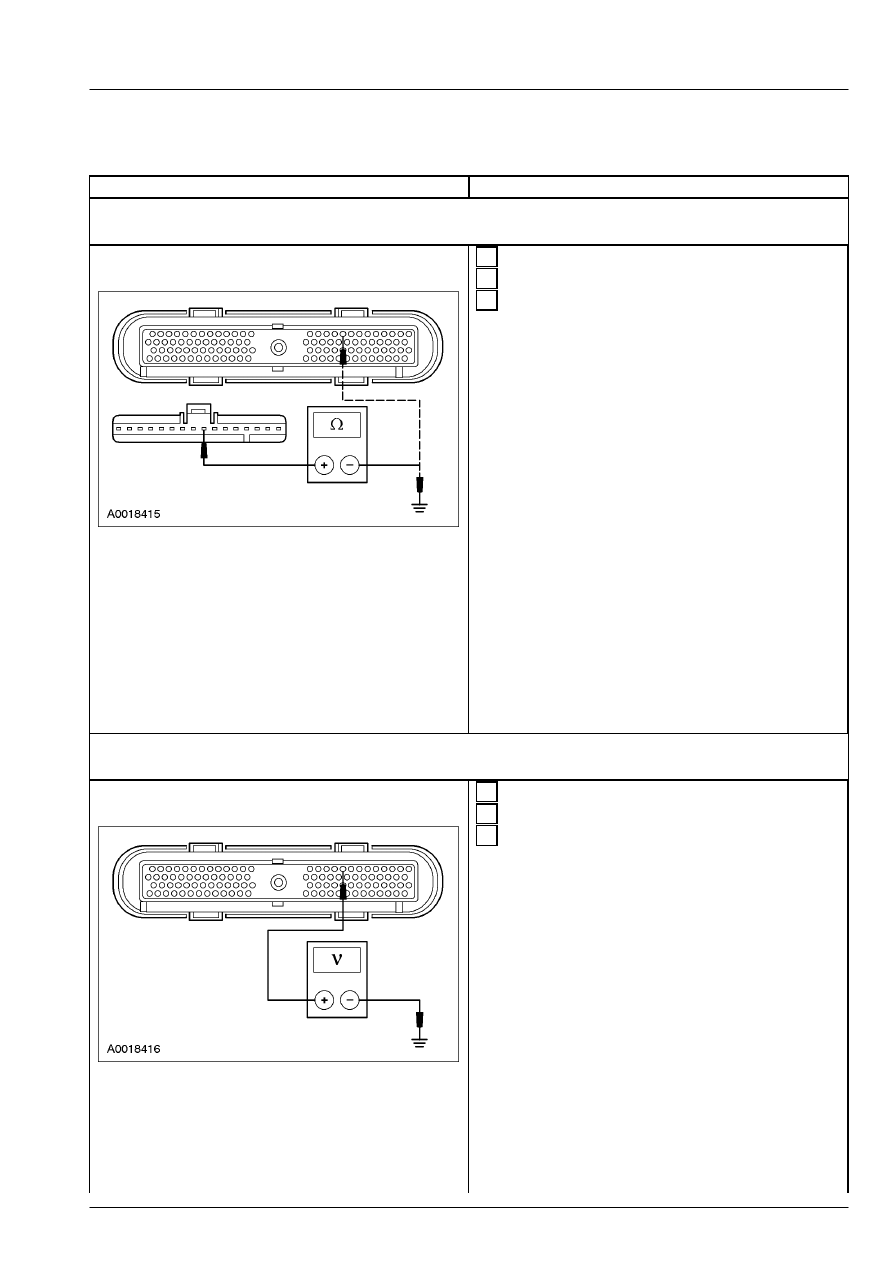

F1: ПРОВЕРЬТЕ НА РАЗРЫВ ИЛИ КОРОТКОЕ  ЗАМЫКАНИЕ НА "МАССУ"
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-GB10  (БЕЛУЮ/ЧЕРНУЮ)







 1  Введите положение OFF.





 2  Отсоедините Щиток приборов - C220a.







 3  Измерьте сопротивление между штырем 8

C220a щитка приборов, электрической цепи 8-
GB10  (белой/черной), со стороны
электропроводки,  и) штырем 18 C175 модуля
управления силовым  агрегатом (PCM
электрической цепи 8-GB10  (белой/черной), со
стороны электропроводки;  и между штырем 8
C220a щитка приборов,  электрической цепи 8-
GB10 (белой/черной), со  стороны
электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом  между
щитком приборов и PCM; и более 10,000 Ом
между щитком приборов и "массой"?



→

→

→

→ Да





Перейдите к F2





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

F2: ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА  ИСТОЧНИК ПИТАНИЯ
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-GB10  (БЕЛУЮ/ЧЕРНУЮ)







 1  Введите положение OFF.





 2  Подсоедините Щиток приборов - C220a.







 3  Измерьте напряжение между) штырем 18 C175

модуля управления силовым агрегатом (PCM
электрической цепи 8-GB10 (белой/черной), со
стороны электропроводки, и "массой".



• Напряжение регистрируется?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

413-01-22

Щиток приборов 413-01-22



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Нет





Перейдите к F3



F3: ПРОВЕРЬТЕ СИГНАЛ PCM К ТАХОМЕТРУ







 1  Ведите положение START.







 2  Измерьте напряжение между штырем 8 C220a

щитка приборов, электрической цепи 8-GB10
(белой/черной), со стороны электропроводки,  и
"массой".



• Напряжение составляет от 5 до 8 В?



→

→

→

→ Да





Перейдите к F4





→

→

→

→ Нет





Перейдите к F5



F4: ПРОВЕРЬТЕ ПЕЧАТНУЮ СХЕМУ И СТЫКОВКУ  ЭЛЕКТРИЧЕСКИХ РАЗЪЕМОВ







 1  Проверьте печатную схему щитка  приборов на

наличие повреждений и  правильность
подключения щитка  приборов.



• Печатная схема щитка приборов исправна  и
электрические разъемы щитка приборов
правильно подключены?



→

→

→

→ Да



УСТАНОВИТЕ новый тахометр.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.

F5: ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ РАБОТЫ  МОДУЛЯ







 1  Проверьте:

    -   наличие коррозии
    -   выскочившие штыри
    -   правильность стыковки электрических

разъемов





 2  Состыкуйте любые расстыкованные  разъемы.





 3  Убедитесь в том, что все прочие разъемы

системы полностью состыкованы.





 4  Задействуйте систему и проверьте,  сохраняется

ли неисправность.



• Неисправность сохраняется?

413-01-23

Щиток приборов 413-01-23



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Да



ОБРАТИТЕСЬ к WDS/FDS 2000.



→

→

→

→ Нет



На этот раз система работает исправна.
Неисправность могла быть  обусловлена
расстыкованным или  корродированным
разъемом.  ОЧИСТИТЕ коды DTC.
ПОВТОРИТЕ самопроверку.



PINPOINT-ТЕСТ G: НЕПРАВИЛЬНЫЕ ПОКАЗАНИЯ СПИДОМЕТРА -  ОДОМЕТР РАБОТАЕТ
ИСПРАВНО





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

G1: ПРОВЕРЬТЕ СПИДОМЕТР НА НИЗКОЙ  СКОРОСТИ



ПРИМЕЧАНИЕ: Требуется, чтобы при выполнении этой  проверки автомобиль двигался с постоянной
скоростью.
ПРИМЕЧАНИЕ: Убедитесь в том, что шины имеют  требуемый типоразмер и соответствуют
спецификации.
ПРИМЕЧАНИЕ: Выполните только этап проверки G1, если  ограничения скорости не позволяют
выполнить этап проверки G2.





 1  Подсоедините диагностический

инструмент.WDS/FDS 2000





 2  Введите следующий диагностический режим

диагностического инструмента: .

   3  Проконтролируйте PID VSS PCM при скорости

автомобиля 50 км/ч (30 миль в час).





 4  Поддерживайте постоянную скорость  движения

автомобиля (задействуйте систему  управления
скоростью, если предусмотрена)  при
показаниях VSS PID, составляющих 50 км/ч (30
миль в час).



• Спидометр показывает 47-58 км/ч (28-35 миль в
час)?



→

→

→

→ Да





Перейдите к G2





→

→

→

→ Нет



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.

G2: ПРОВЕРЬТЕ СПИДОМЕТР НА ВЫСОКОЙ  СКОРОСТИ



ПРИМЕЧАНИЕ: Требуется, чтобы при выполнении этой  проверки автомобиль двигался с постоянной
скоростью.





 1  Введите следующий диагностический режим

диагностического инструмента: .

   2  Проконтролируйте PID VSS PCM при скорости

автомобиля 100 км/ч (60 миль в час).





 3  Поддерживайте постоянную скорость  движения

автомобиля (задействуйте систему  управления
скоростью, если предусмотрена)  при
показаниях VSS PID, составляющих 100 км/ч
(60  миль в час).

413-01-24

Щиток приборов 413-01-24



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Спидометр показывает 94-108 км/ч (58-65 миль
в час)?



→

→

→

→ Да



Система исправна.



→

→

→

→ Нет



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



PINPOINT-ТЕСТ H: КОНТРОЛЬНАЯ ЛАМПА СИСТЕМЫ ТОРМОЗОВ НЕ
ЗАГОРАЕТСЯ/ГОРИТ ПОСТОЯННО - КРАСНАЯ  КОНТРОЛЬНАЯ ЛАМПА АБС





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

H1: ПРОВЕРЬТЕ УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА И  СПИДОМЕТР







 1  Проверьте правильность работы  указателя

уровня топлива и спидометра.



• Указатель уровня топлива и спидометр
работают исправно?



→

→

→

→ Да



Если контрольная лампа не работает,

Перейдите к H2





Если контрольная лампа горит  постоянно,

Перейдите к H5





→

→

→

→ Нет





Перейдите к H4



H2: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ КОНТРОЛЬНОЙ  ЛАМПЫ АБС







 1  Введите положение OFF.





 2  Отсоедините Модуль антиблокировочной

системы  тормозов (АБС) - C137.







 3  Установите соединительный провод с  плавким

предохранителем между штырем 25 C137
модуля антиблокировочной системы тормозов
(АБС), электрической цепи 31S-CF28
(черной/красной), со стороны  электропроводки,
и "массой".





 4  Ведите положение ON.



• Контрольная лампа горит?



→

→

→

→ Да



За дополнительной информацией обратитесь
к Разделу 206-09A.



→

→

→

→ Нет





Перейдите к H3
