413-01-13

Щиток приборов 413-01-13



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







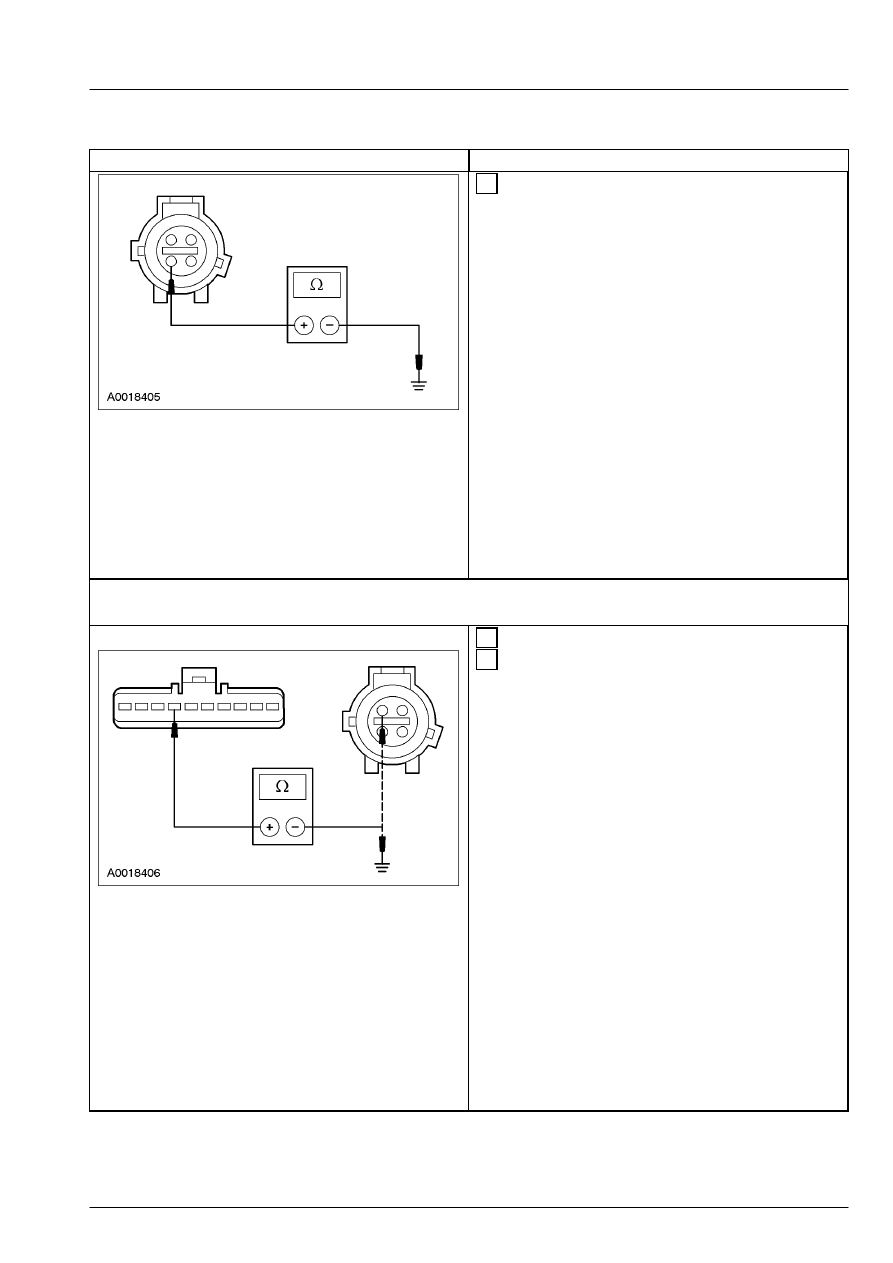

 3  Измерьте сопротивление между штырем 4  C434

датчика уровня топлива и насоса,
электрической цепи 31-GA7 (черной), со
стороны  электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к B5





→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

B5: ПРОВЕРЬТЕ НА РАЗРЫВ ИЛИ КОРОТКОЕ  ЗАМЫКАНИЕ НА "МАССУ"
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-GA6  (БЕЛУЮ)







 1  Отсоедините Щиток приборов - C220b.







 2  Измерьте сопротивление между штырем 7

C220b щитка приборов, электрической цепи 8-
GA6  (белой), со стороны электропроводки, и
штырем 2 C434 датчика уровня топлива,
электрической цепи 8-GA6 (белой), со стороны
электропроводки; и между штырем 7 C220b
щитка  приборов, электрической цепи 8-GA6
(белой), со  стороны электропроводки, и
"массой".



• Сопротивление составляет менее 5 Ом  между
щитком приборов и датчиком уровня  топлива, и
более 10,000 Ом между щитком  приборов и
"массой"?



→

→

→

→ Да





Перейдите к B6





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

413-01-14

Щиток приборов 413-01-14



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B6: ПРОВЕРЬТЕ ПЕЧАТНУЮ СХЕМУ ЩИТКА  ПРИБОРОВ И СТЫКОВКУ
ЭЛЕКТРИЧЕСКИХ  РАЗЪЕМОВ







 1  Проверьте печатную схему щитка  приборов на

наличие повреждений и  правильность
подключения щитка  приборов.



• Печатная схема щитка приборов исправна  и
электрические разъемы щитка приборов
правильно подключены?



→

→

→

→ Да



УСТАНОВИТЕ новый усилитель датчика
уровня топлива и указателя на щитке
приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



PINPOINT-ТЕСТ C: КОНТРОЛЬНАЯ ЛАМПА НИЗКОГО УРОВНЯ  ТОПЛИВА НЕ
ЗАГОРАЕТСЯ/ГОРИТ ПОСТОЯННО





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРЬТЕ УКАЗАТЕЛЬ УРОВНЯ  ТОПЛИВА







 1  Ведите положение ON.





 2  Проверьте указатель уровня топлива.



• Указатель уровня топлива работает  исправно?



→

→

→

→ Да





Перейдите к C2





→

→

→

→ Нет





Перейдите к B1



C2: ПРОВЕРЬТЕ ПЕЧАТНУЮ СХЕМУ ЩИТКА  ПРИБОРОВ







 1  Введите положение OFF.





 2  Отсоедините Щиток приборов - C220b.





 3  Проверьте печатную схему щитка  приборов на

наличие повреждений.



• Печатная схема щитка приборов  повреждена?



→

→

→

→ Да



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



Проверьте контрольную лампу уровня
топлива.  Если необходимо, установите
новую лампу.  ПРОВЕРЬТЕ, правильно ли
действует  система.



413-01-15

Щиток приборов 413-01-15



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ D: НЕПРАВИЛЬНЫЕ ПОКАЗАНИЯ ДАТЧИКА  ТЕМПЕРАТУРЫ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА ТЕМПЕРАТУРЫ  ПРИ НИЗКОЙ ТЕМПЕРАТУРЕ



ПРИМЕЧАНИЕ: Для правильной работы датчика  температуры убедитесь в том, что  охлаждающая
жидкость двигателя находится  на требуемом уровне, и электрический разъем  прочно состыкован с
датчиком температуры  охлаждающей жидкости.





 1  Отсоедините Модуль управления силовым

агрегатом  (РСМ) - C175.





 2  Ведите положение ON.





 3  Проверьте указатель температуры



• Указатель температуры выдает  показания в
диапазоне низких  температур?



→

→

→

→ Да





Перейдите к D2





→

→

→

→ Нет





Перейдите к D3



D2: ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА ПРИ ВЫСОКОЙ  ТЕМПЕРАТУРЕ



ПРИМЕЧАНИЕ: Для правильной работы датчика  температуры убедитесь в том, что  охлаждающая
жидкость двигателя находится  на требуемом уровне, и электрический разъем  прочно состыкован с
датчиком температуры  охлаждающей жидкости.





 1  Ведите положение ON.







 2  Установите соединительный провод с  плавким

предохранителем (10A) между штырем 46  C175
модуля PCM, электрической цепи 91S-RE27
(коричневой/желтой), со стороны
электропроводки, и "массой".



• Указатель температуры выдает  показания в
диапазоне высоких  температур?



→

→

→

→ Да



ОБРАТИТЕСЬ к WDS/FDS 2000.



→

→

→

→ Нет





Перейдите к D3



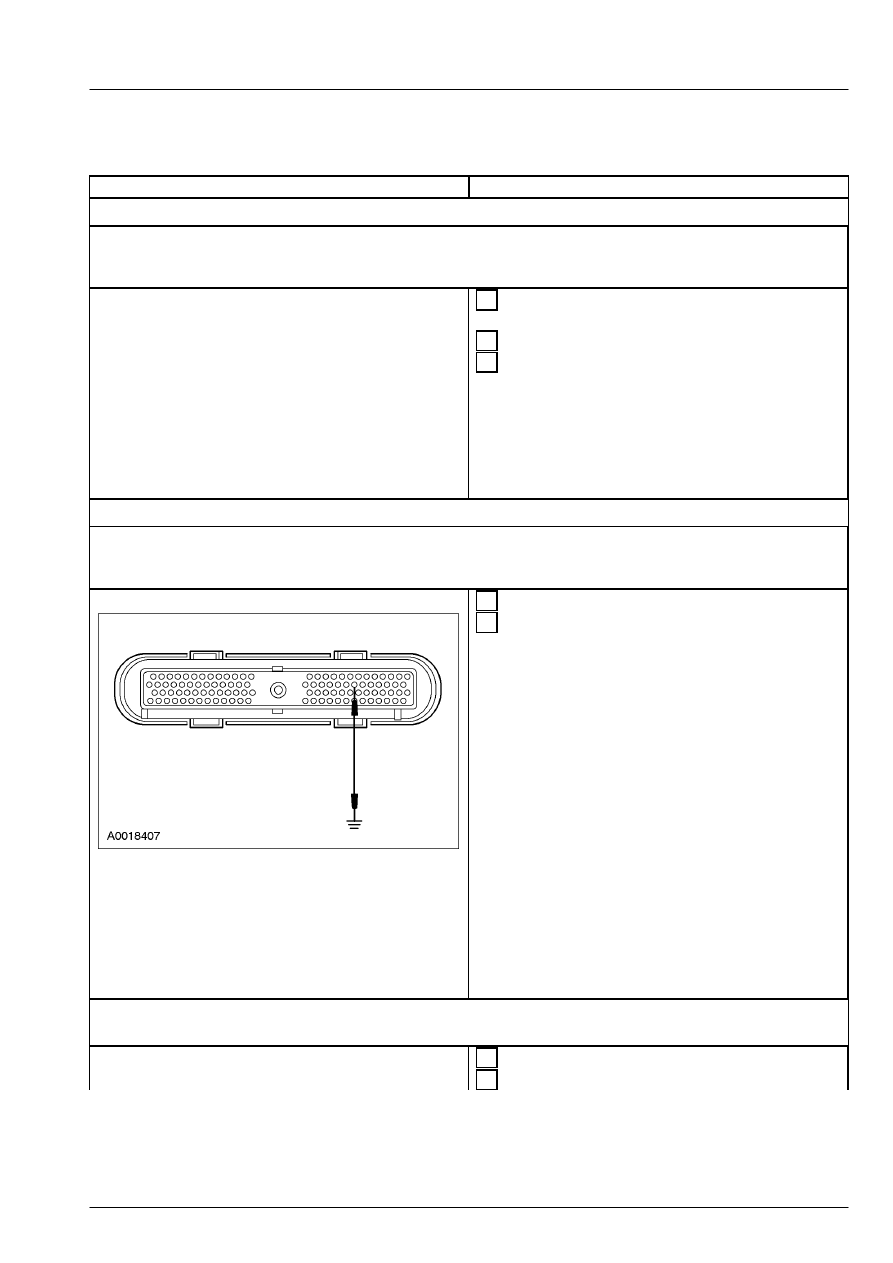

D3: ПРОВЕРЬТЕ НА РАЗРЫВ ИЛИ КОРОТКОЕ  ЗАМЫКАНИЕ НА "МАССУ"
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  91S-RE27 (КОРИЧНЕВУЮ/ЖЕЛТУЮ)







 1  Отсоедините Щиток приборов - C220a.





 2  Введите положение OFF.

413-01-16

Щиток приборов 413-01-16



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







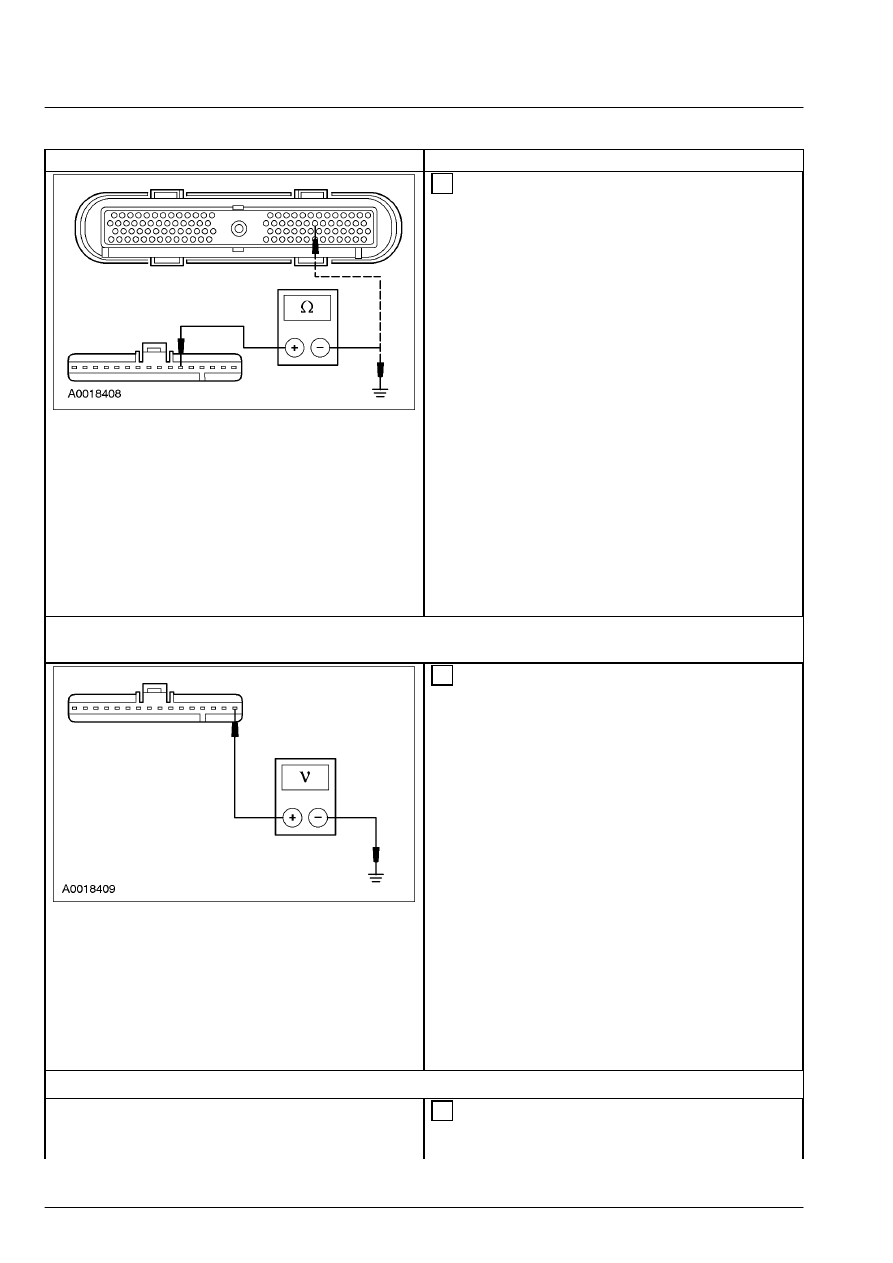

 3  Измерьте сопротивление между штырем 6

C220a щитка приборов, электрической цепи
91S-RE27  (коричневой/желтой), со стороны
электропроводки, и штырем 46 C175 модуля
PCM,  электрической цепи 91S-RE27
(коричневой/желтой), со стороны
электропроводки; и между штырем 6 C220a
щитка  приборов, электрической цепи 91S-RE27
(коричневой/желтой), со стороны
электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом  между
щитком приборов и модулем PCM ; и более
10,000 Ом между щитком приборов и "массой"?



→

→

→

→ Да





Перейдите к D4





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

D4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 15-GA6
(ЗЕЛЕНОЙ/ЖЕЛТОЙ)









 1  Измерьте напряжение между штырем 1 C220a

щитка приборов, электрической цепи 15-GA6
(зеленой/желтой), со стороны  электропроводки,
и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к D5





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

D5: ПРОВЕРЬТЕ ПЕЧАТНУЮ СХЕМУ И СТЫКОВКУ  ЭЛЕКТРИЧЕСКИХ РАЗЪЕМОВ







 1  Проверьте печатную схему щитка  приборов на

наличие повреждений и  правильность
подключения щитка  приборов.
