Ford Transit (2001 год). Руководство - часть 466

413-01-9

Щиток приборов 413-01-9



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие





• Контрольная лампа дальнего

света фар  не работает



• Контрольная лампа дальнего

света  фар.

 • Электрическая цепь.
 • Печатная схема щитка приборов.



•

Перейдите к PINPOINT-ТЕСТУ

M

.



• Левый указатель поворота не

работает



• Контрольная лампа левого

указателя  поворота.

 • Электрическая цепь.
 • Печатная схема щитка приборов.



•

Перейдите к PINPOINT-ТЕСТУ

N

.



• Контрольная лампа правого

указателя  поворота не работает



• Контрольная лампа правого

указателя  поворота.

 • Электрическая цепь.
 • Печатная схема щитка приборов.



•

Перейдите к PINPOINT-ТЕСТУ

O

.



• Контрольная лампа свечи

подогрева не  работает/горит
постоянно (только дизельные
двигатели)



• Плавкий предохранитель(и).

 • Электрическая цепь.
 • Модуль управления силовым

агрегатом  (PCM).

 • Реле.



•

Перейдите к PINPOINT-ТЕСТУ

P

.



• Контрольная лампа наличия

воды в  топливе не
работает/горит постоянно -
только дизельные двигатели



• Контрольная лампа наличия

воды в  топливе.

 • Электрическая цепь.
 • Переключатель наличия воды в

топливе.

 • Печатная схема щитка приборов.



•

Перейдите к PINPOINT-ТЕСТУ

Q

.



• Контрольная лампа давления

масла не  работает/горит
постоянно



• Контрольная лампа давления

масла.

 • Печатная схема щитка приборов.
 • Электрическая цепь.
 • Реле давления масла



•

Перейдите к PINPOINT-ТЕСТУ

R

.



Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

PINPOINT-ТЕСТ A: ДАТЧИК НЕ РАБОТАЕТ - ВСЕ ДАТЧИКИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ РЕЖИМ ПРОВЕРКИ КОНТРОЛЬНЫХ  ЛАМП







 1  Ведите положение ON.





 2  Проверьте контрольные лампы щитка

приборов.





 3  Ведите положение START.



• Контрольные лампы ПРОВЕРКИ ДВИГАТЕЛЯ,
системы зарядки, давления масла, системы
тормозов или АБС успешно проходят режим
проверки?



→

→

→

→ Да





Перейдите к A2





→

→

→

→ Нет





Перейдите к A3



413-01-10

Щиток приборов 413-01-10



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A2: ПРОВЕРЬТЕ ПЕЧАТНУЮ СХЕМУ И СТЫКОВКУ  ЭЛЕКТРИЧЕСКИХ РАЗЪЕМОВ







 1  Проверьте печатную схему щитка  приборов на

наличие повреждений и  правильность
подключения щитка  приборов.



• Печатная схема щитка приборов исправна  и
электрические разъемы щитка приборов
правильно подключены?



→

→

→

→ Да





Перейдите к A3





→

→

→

→ Нет



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.

A3: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ(ЕЙ) 15-GA6
(ЗЕЛЕНОЙ/ЖЕЛТОЙ),  15-LK29 (КОРИЧНЕВОЙ/СИНЕЙ)







 1  Отсоедините Щиток приборов - C220a.





 2  Ведите положение ON.







 3  Измерьте напряжение между штырем 1 C220a

щитка приборов, электрической цепи 15-GA6
(зеленой/желтой), со стороны  электропроводки,
и "массой"; и между штырем 9  C220a щитка
приборов, электрической цепи 15-LK27
(коричневой/светло-коричневой), со стороны
электропроводки, и "массой".



• Напряжение во всех случаях составляет  более
10 В?



→

→

→

→ Да





Перейдите к A4





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь(и).  ПРОВЕРЬТЕ,
правильно ли действует  система.

413-01-11

Щиток приборов 413-01-11



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

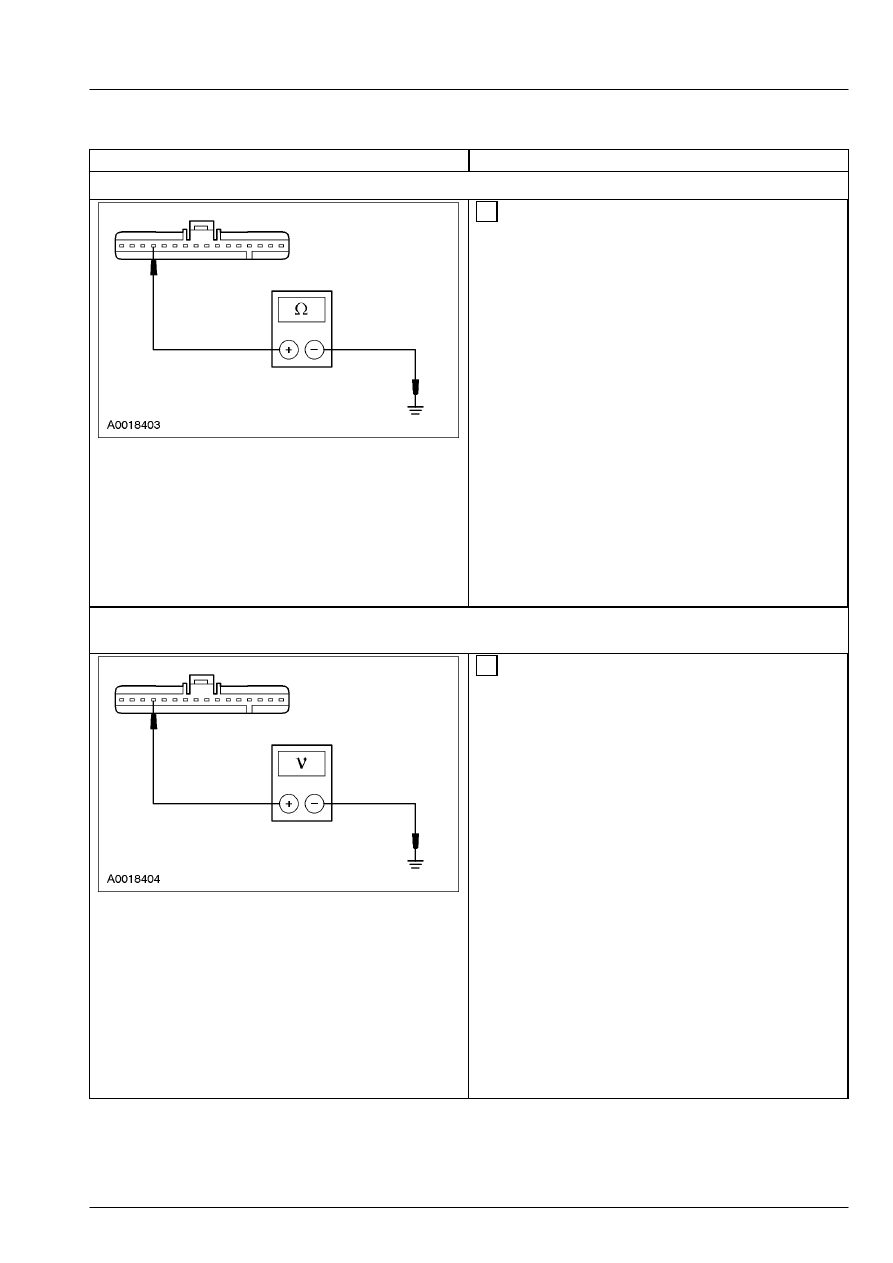

A4: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ ЗАЗЕМЛЕНИЯ 31-GG14B (ЧЕРНУЮ)









 1  Измерьте сопротивление между штырем 13

C220a щитка приборов, электрической цепи 31-
GG14B  (черной), со стороны электропроводки,
и  "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к A5





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

A5: ПРОВЕРЬТЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА  ИСТОЧНИК ПИТАНИЯ
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  ЗАЗЕМЛЕНИЯ 31-GG14B (ЧЕРНУЮ)









 1  Измерьте напряжение между штырем 13 C220a

щитка приборов, электрической цепи 31-GG14B
(черной), со стороны электропроводки, и
"массой".



• Напряжение регистрируется?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



413-01-12

Щиток приборов 413-01-12



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ B: НЕПРАВИЛЬНЫЕ ПОКАЗАНИЯ УКАЗАТЕЛЯ  УРОВНЯ ТОПЛИВА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРЬТЕ УКАЗАТЕЛЬ УРОВНЯ  ТОПЛИВА







 1  Выполните проверку элементов  указателя

уровня топлива.  ОБРАТИТЕСЬ к WDS.



• Указатель уровня топлива работает  исправно?



→

→

→

→ Да





Перейдите к B2





→

→

→

→ Нет





Перейдите к B4



B2: ПРОВЕРЬТЕ ТОПЛИВНЫЙ БАК







 1  Введите положение OFF.





 2  Визуально осмотрите топливный бак на

наличие любых повреждений или  деформации.



• Топливный бак исправен?



→

→

→

→ Да





Перейдите к B3





→

→

→

→ Нет



УСТАНОВИТЕ новый топливный бак.    За
дополнительной информацией обратитесь к
Разделу 310-01.ПРОВЕРЬТЕ,  правильно ли
действует система.

B3: ОСМОТРИТЕ МОДУЛЬ ТОПЛИВНОГО  НАСОСА







 1  Проверьте модуль топливного насоса,

электропроводку, поплавок и шток поплавка  на
наличие повреждений или застревания.



• Модуль топливного насоса исправен?



→

→

→

→ Да





Перейдите к B4





→

→

→

→ Нет



Установите новый модуль топливного
насоса.    За дополнительной информацией
обратитесь к Разделу 310-01. ПРОВЕРЬТЕ,
правильно ли действует система.

B4: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-GA7 (ЧЕРНУЮ)







 1  Введите положение OFF.





 2  Отсоедините Датчик уровня топлива - C434.
