Ford Transit (2001 год). Руководство - часть 464

413-01-1

Щиток приборов 413-01-1



РАЗДЕЛ 413-01 Щиток приборов

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Щиток приборов ...............................................................................................................................



413-01-2

ДИАГНОСТИКА И ПРОВЕРКИ





Щиток приборов — В комплектацию автомобиля входит: центральная коробка соединений

(CJB) .................................................................................................................................................



413-01-5

Принципы работы............................................................................................................................

413-01-5

Информационные системы указателей .........................................................................................

413-01-5

Контрольные лампы ........................................................................................................................

413-01-6

Осмотр и проверка...........................................................................................................................

413-01-7

Таблица признаков неисправности................................................................................................

413-01-7

Pinpoint-тесты ..................................................................................................................................

413-01-9

СНЯТИЕ И УСТАНОВКА





Щиток приборов ........................................................................................................ (33 214 0)



413-01-58

РАЗБОРКА И СБОРКА





Щиток приборов ...............................................................................................................................



413-01-60



413-01-2

Щиток приборов 413-01-2



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Щиток приборов



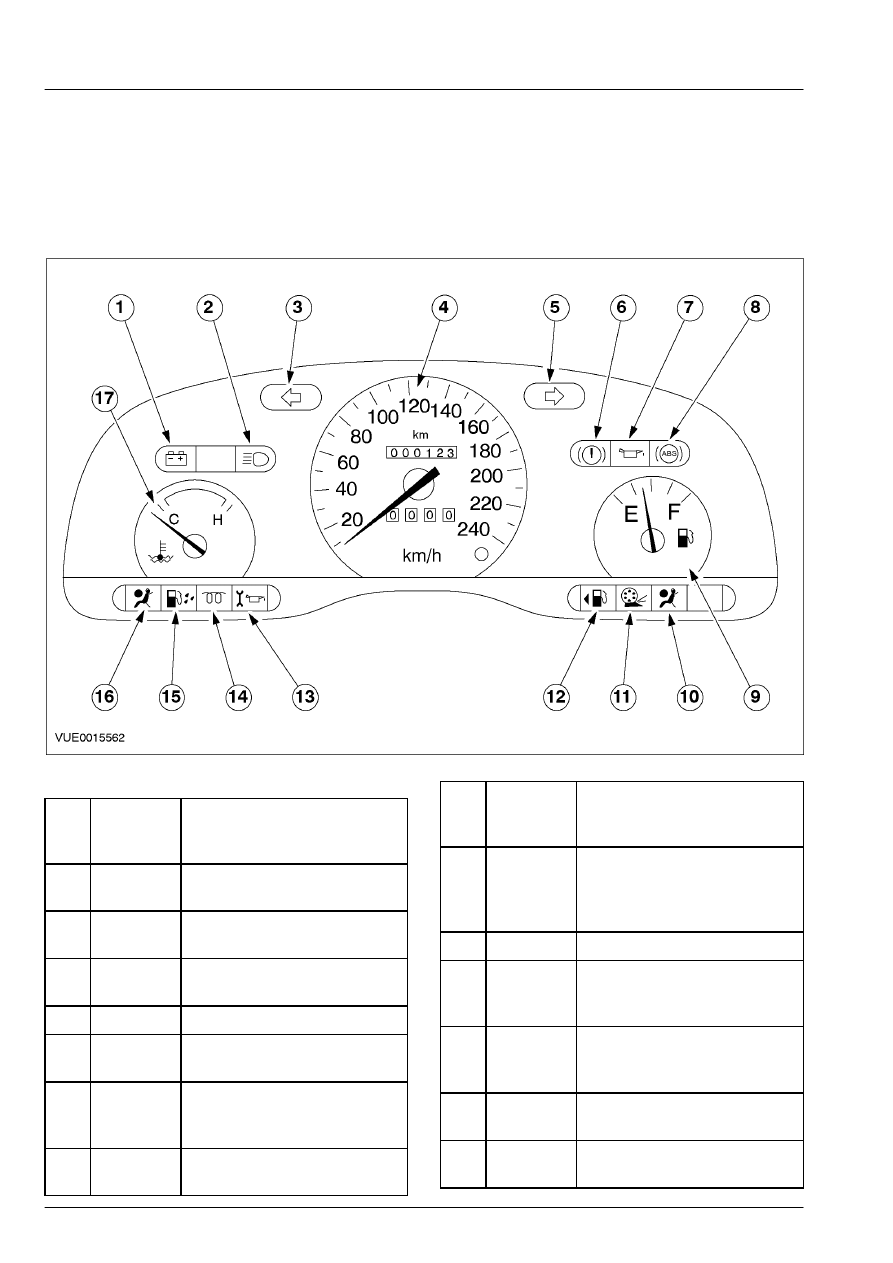

Автомобили без тахометра






Поз.



№

Запасной

Части



Наименование



1

Контрольная лампа системы
зарядки

2

Контрольная лампа дальнего
света  фар

3

Контрольная лампа левого
указателя  поворота

4

Спидометр

5

Контрольная лампа правого
указателя  поворота

6

Контрольная лампа
стояночного
тормоза/системы тормозов

7

Контрольная лампа низкого
давления  масла

Поз.



№

Запасной

Части



Наименование



8

Контрольная лампа
антиблокировочной  системы
тормозов (АБС) (если
предусмотрена)

9

Указатель уровня топлива

10

Контрольная лампа
неисправности  подушки
безопасности

11

Контрольная лампа системы
регулировки  тягового усилия
(если предусмотрена)

12

Контрольная лампа низкого
уровня  топлива

13

Контрольная лампа замены
масла

413-01-3

Щиток приборов 413-01-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



14

Контрольная лампа свечи
подогрева/проверки
двигателя

15

Контрольная лампа наличия
воды в  топливе

Поз.



№

Запасной

Части



Наименование



16

Контрольная лампа подушек
безопасности

17

Указатель температуры



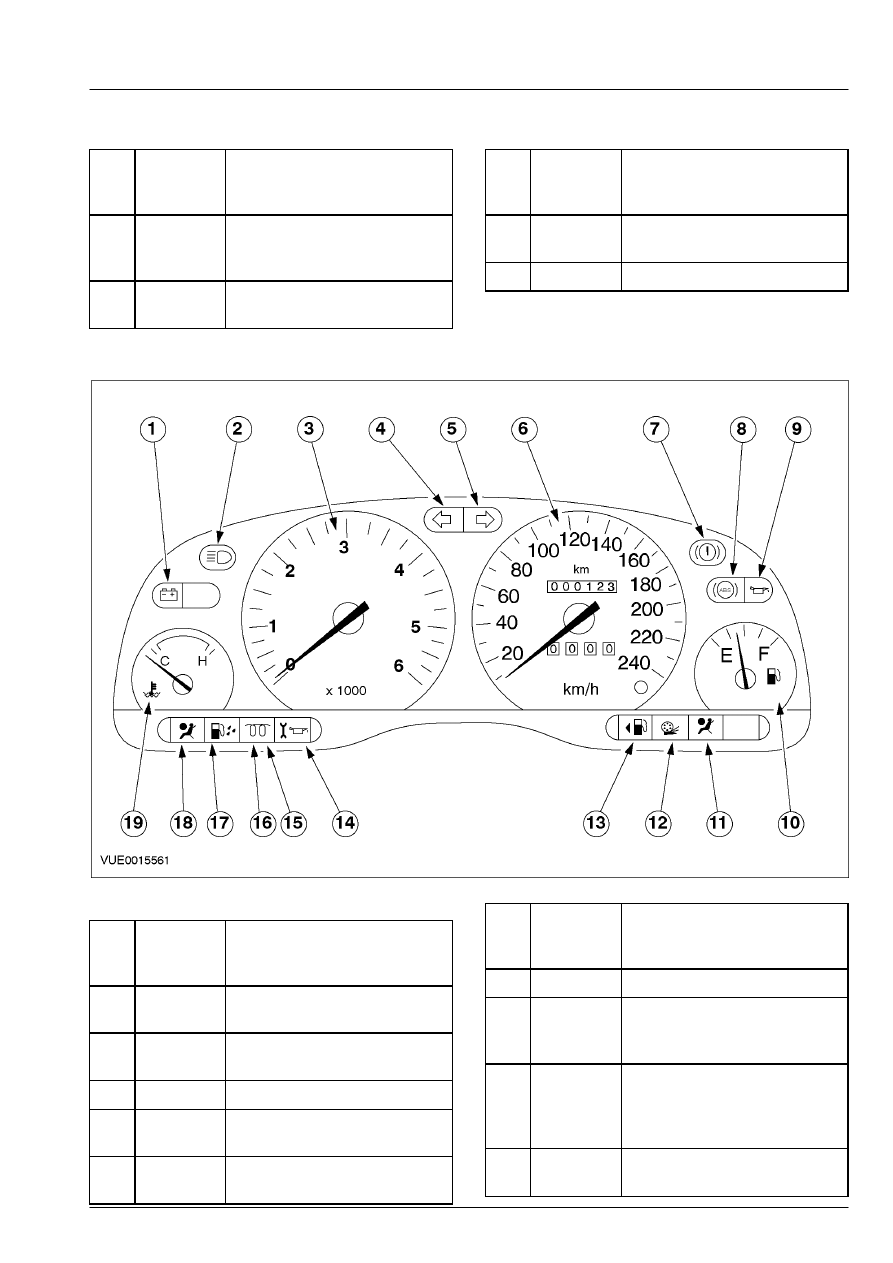

Автомобили с тахометром






Поз.



№

Запасной

Части



Наименование



1

Контрольная лампа системы
зарядки

2

Контрольная лампа дальнего
света  фар

3

Тахометр

4

Контрольная лампа левого
указателя  поворота

5

Контрольная лампа правого
указателя  поворота

Поз.



№

Запасной

Части



Наименование



6

Спидометр

7

Контрольная лампа
стояночного
тормоза/системы тормозов

8

Контрольная лампа
антиблокировочной  системы
тормозов (АБС) (если
предусмотрена)

9

Контрольная лампа низкого
давления  масла

413-01-4

Щиток приборов 413-01-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Поз.



№

Запасной

Части



Наименование



10

Указатель уровня топлива

11

Контрольная лампа
неисправности  подушки
безопасности

12

Контрольная лампа системы
регулировки  тягового усилия

13

Контрольная лампа низкого
уровня  топлива

14

Контрольная лампа замены
масла

15

Контрольная лампа свечи
подогрева/проверки
двигателя

16

Контрольная лампа наличия
воды в  топливе

17

Контрольная лампа подушек
безопасности

18

Указатель температуры
