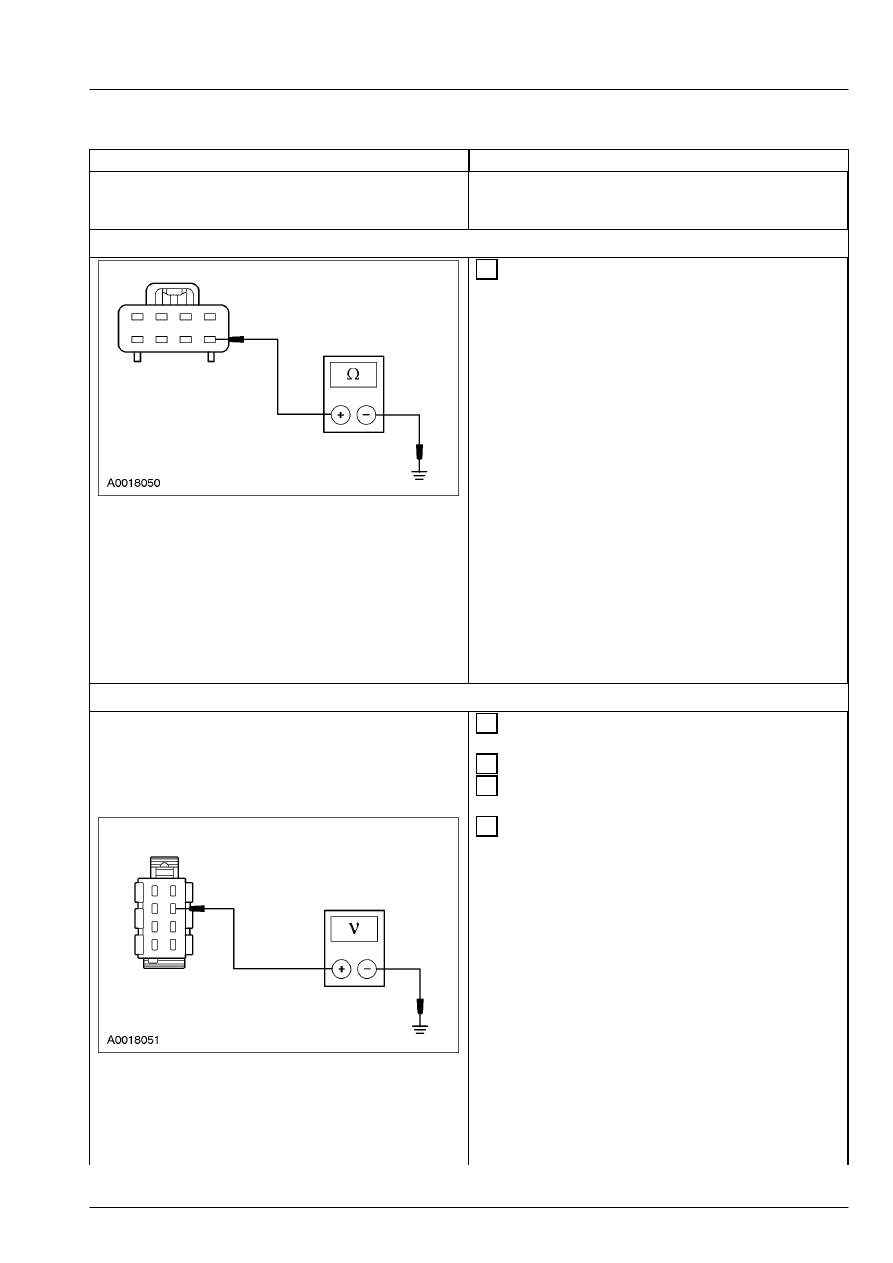

413-00-11

Освещение щитка и панели приборов 413-00-11



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

E8: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LH24 (ЧЕРНУЮ)









 1  Измерьте сопротивление между штырем 4

C2025 переключателя обогрева лобового стекла,
электрической цепи 31-LH24 (черной), со
стороны  электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый переключатель
обогрева лобового стекла.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

E9: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-LK39 (ОРАНЖЕВУЮ)







 1  Поверните переключатель фар в  положение

OFF.





 2  Отсоедините Тахограф - C2055b.





 3  Поверните переключатель фар в  положение

ON.







 4  Измерьте напряжение между штырем 2 C2055b

тахографа, электрической цепи 29S-LK39
(оранжевой), со стороны электропроводки, и
"массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E10





→

→

→

→ Нет

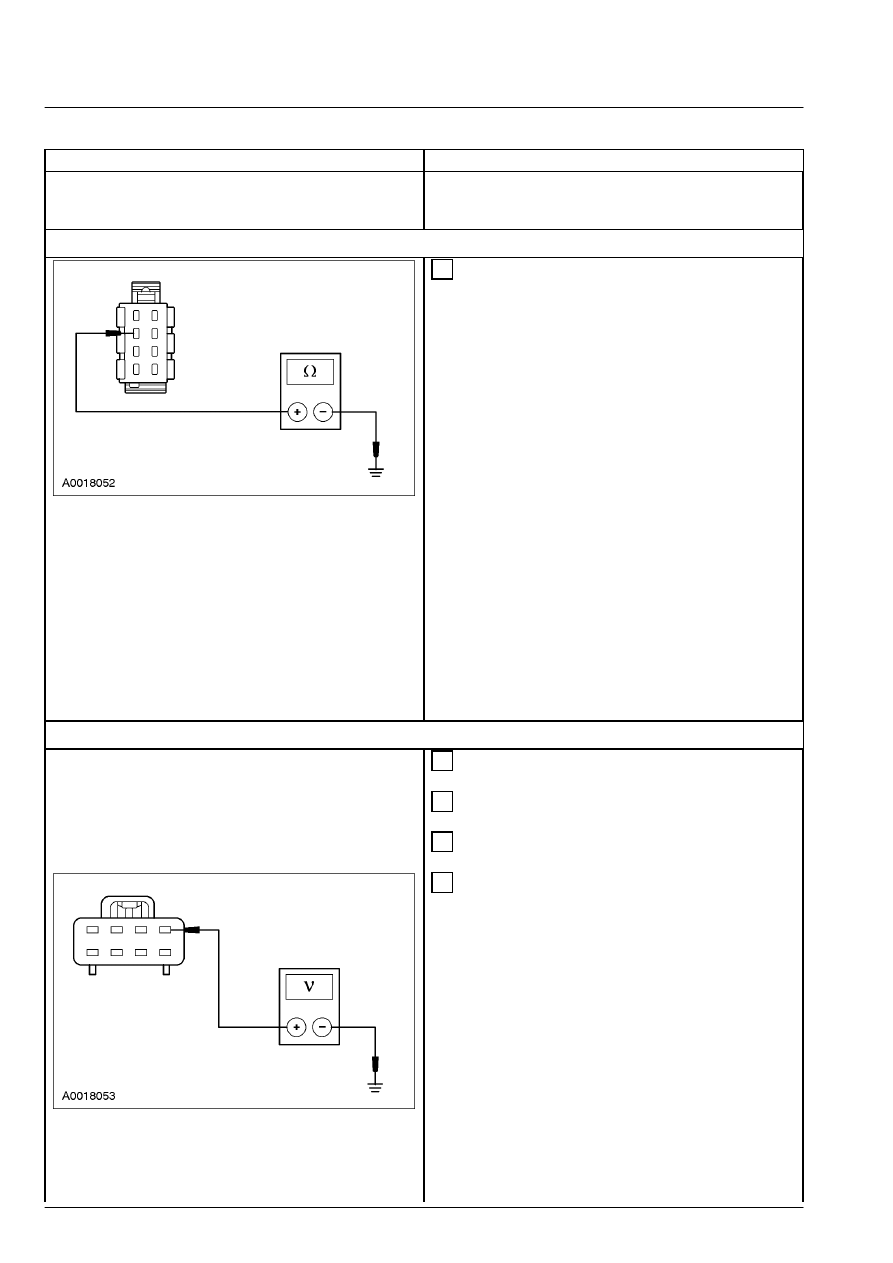

413-00-12

Освещение щитка и панели приборов 413-00-12



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

E10: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-GB7A (ЧЕРНУЮ/БЕЛУЮ)









 1  Измерьте сопротивление между штырем 6

C2055b тахографа, электрической цепи 31-GB7A
(черной/белой), со стороны электропроводки,  и
"массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый тахограф.    За
дополнительной информацией обратитесь к
Разделу 413-17. ПРОВЕРЬТЕ,  правильно ли
действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

E11: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-GN12 (ОРАНЖЕВУЮ)







 1  Поверните переключатель фар в  положение

OFF.





 2  Отсоедините Переключатель дезактивизации

системы помощи при парковке - C2035.





 3  Поверните переключатель фар в  положение

ON.







 4  Измерьте напряжение между штырем 8 C2035

переключателя дезактивизации системы
помощи при парковке, электрической цепи  29S-
GN12 (оранжевой), со стороны
электропроводки, и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E12



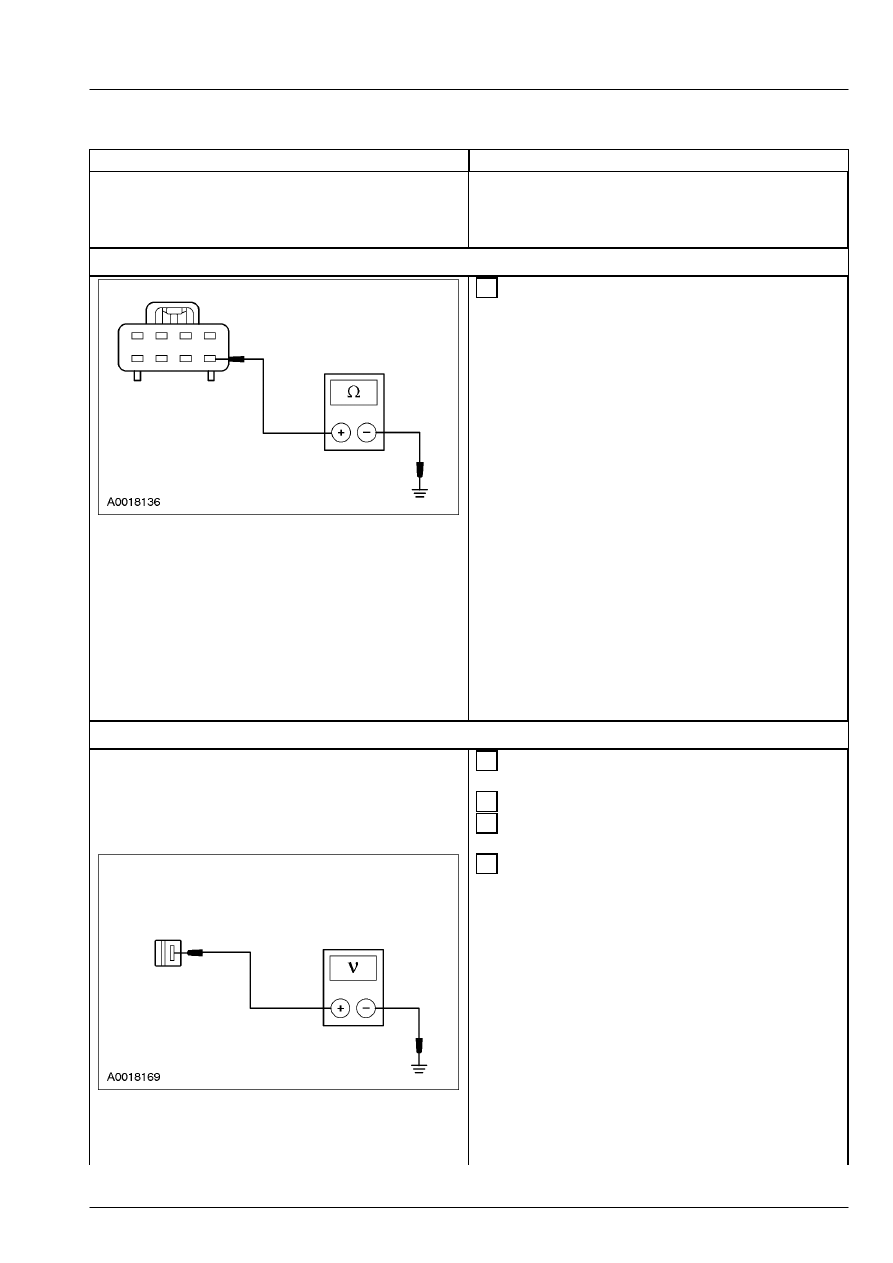

413-00-13

Освещение щитка и панели приборов 413-00-13



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

E12: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-GN12A (ЧЕРНУЮ)









 1  Измерьте сопротивление между штырем 4

C2035 переключателя дезактивизации системы
помощи при парковке, электрической цепи  31-
GN12A (черной), со стороны электропроводки,
и  "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый переключатель
дезактивизации системы помощи при
парковке.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

E13: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ЛАМПЫ  ПРИКУРИВАТЕЛЯ







 1  Поверните переключатель фар в  положение

OFF.





 2  Отсоедините Прикуриватель - C2031a.





 3  Поверните переключатель фар в  положение

ON.







 4  Измерьте напряжение между штырем 2 C2031a

прикуривателя, электрической цепи 29S-LK15
(оранжевой), со стороны электропроводки, и
"массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да

413-00-14

Освещение щитка и панели приборов 413-00-14



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-HA6 (черную)  ПРОВЕРЬТЕ, правильно
ли действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-LK15 (оранжевую)  ПРОВЕРЬТЕ,
правильно ли  действует система.
