Освещение щитка и панели приборов 413-00-3



ДИАГНОСТИКА И ПРОВЕРКИ

PINPOINT-ТЕСТ A: ПОДСВЕТКА ПАНЕЛИ ПРИБОРОВ НЕ  РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ НАРУЖНЫЕ ЛАМПЫ







 1  Поверните переключатель фар в  положение

ON.



• Наружные лампы горят?



→

→

→

→ Да





Перейдите к A2





→

→

→

→ Нет



За дополнительной информацией обратитесь
к Разделу 417-01.

A2: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ФАР







 1  Отсоедините Переключатель фар - C205.





 2  Поверните переключатель фар в  положение

OFF.





 3  Выполните Проверку элементов  переключателя

фар.  ОБРАТИТЕСЬ к Схемам электрических
соединений.



• Проверка переключателя фар выполнена
успешно?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-DA3 (оранжевую).  ПРОВЕРЬТЕ,
правильно ли  действует система.



→

→

→

→ Нет



УСТАНОВИТЕ новый переключатель фар.
За дополнительной информацией обратитесь
к Разделу 417-01. ПРОВЕРЬТЕ,  правильно
ли действует система.



PINPOINT-ТЕСТ B: ПОДСВЕТКА ЩИТКА ПРИБОРОВ НЕ  РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-LK19 (ОРАНЖЕВУЮ/СИНЮЮ)







 1  Отсоедините Щиток приборов - C220a.





 2  Поверните переключатель фар в  положение

ON.







 3  Измерьте напряжение между штырем 16 C220a

щитка приборов, электрической цепи 29S-LK19
(оранжевой/синей), со стороны
электропроводки, и "массой".



• Напряжение составляет более 10 В?

413-00-4

Освещение щитка и панели приборов 413-00-4



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Да





Перейдите к B2





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

B2: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-GG14A (ЧЕРНУЮ)









 1  Измерьте сопротивление между штырем 13

C220a щитка приборов, электрической цепи 31-
GG14A  (черной), со стороны электропроводки,
и  "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новую печатную схему
щитка  приборов.    За дополнительной
информацией обратитесь к Разделу 413-01.



→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ C: ПОДСВЕТКА ПАНЕЛИ  КЛИМАТ-КОНТРОЛЯ/ИНТЕГРИРОВАННОЙ
ПАНЕЛИ  УПРАВЛЕНИЯ НЕ РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  КЛИМАТ-КОНТРОЛЯ







 1  Отсоедините Передний климат-контроль -

C294d.





 2  Отсоедините Задний климат-контроль - C3006a.





 3  Поверните переключатель фар в  положение

ON.

413-00-5

Освещение щитка и панели приборов 413-00-5



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







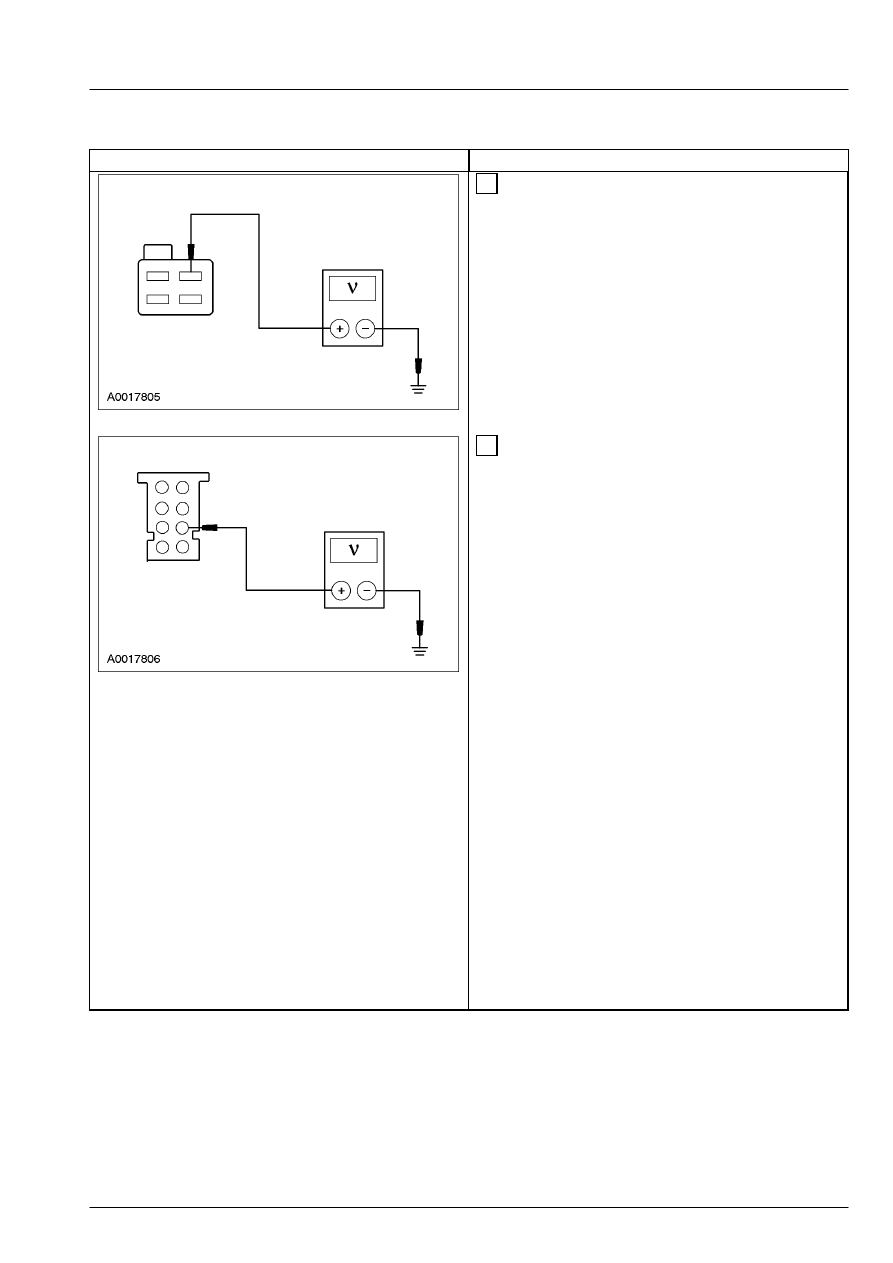

 4  Измерьте напряжение между штырем 1 C294d

переднего климат-контроля, электрической
цепи 29S-LH27 (оранжевой/зеленой), со стороны
электропроводки, и "массой".







 5  Измерьте напряжение между штырем 3 C3006a

заднего климат-контроля, электрической  цепи
29S-LH27A (оранжевой/зеленой), со стороны
электропроводки, и "массой".



• Сопротивление во всех случаях  составляет
менее 5 Ом?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-LH27 (оранжевую/зеленую) или
электрическую  цепь 29S-LH27A
(оранжевую/зеленую).  ПРОВЕРЬТЕ,
правильно  ли действует система.



→

→

→

→ Нет



В случае переднего климат-контроля
ОТРЕМОНТИРУЙТЕ электрическую цепь
31-LH27 (черную).  ПРОВЕРЬТЕ, правильно
ли действует  система.



В случае заднего климат-контроля
ПРОВЕРЬТЕ электрическую цепь 31-FA83B
(черную).

Перейдите к C2



413-00-6

Освещение щитка и панели приборов 413-00-6



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C2: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-FA83B









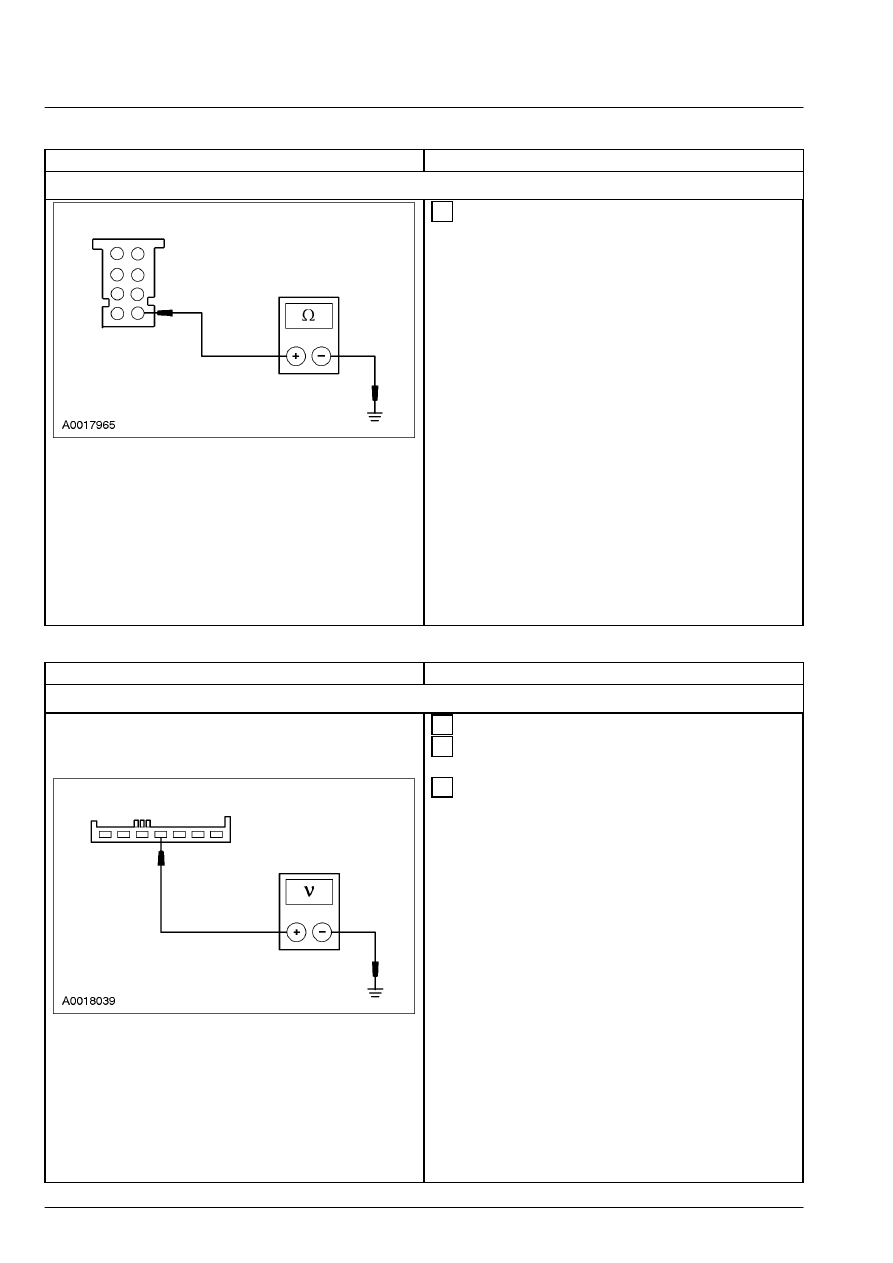

 1  Измерьте сопротивление между штырем 4

C3006a заднего климат-контроля, электрической
цепи 31-FA83B, со стороны электропроводки, и
"массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый задний  климат-
контроль.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ D: ПОДСВЕТКА АУДИОСИСТЕМЫ НЕ  РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРЬТЕ НА РАЗРЫВ ЦЕПЬ  ЭЛЕКТРОПИТАНИЯ РАДИО







 1  Отсоедините Аудиоблок - C290b.





 2  Поверните переключатель фар в  положение

ON.







 3  Измерьте напряжение между штырем 4 C290b

аудиоблока, электрической цепи 29S-LK34
(оранжевой/черной), со стороны
электропроводки, и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к D2





→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.
