412-04-4

Элементы управления 412-04-4



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Органы управления микроклиматом в сборе (34 300 0)



Снятие

Все автомобили

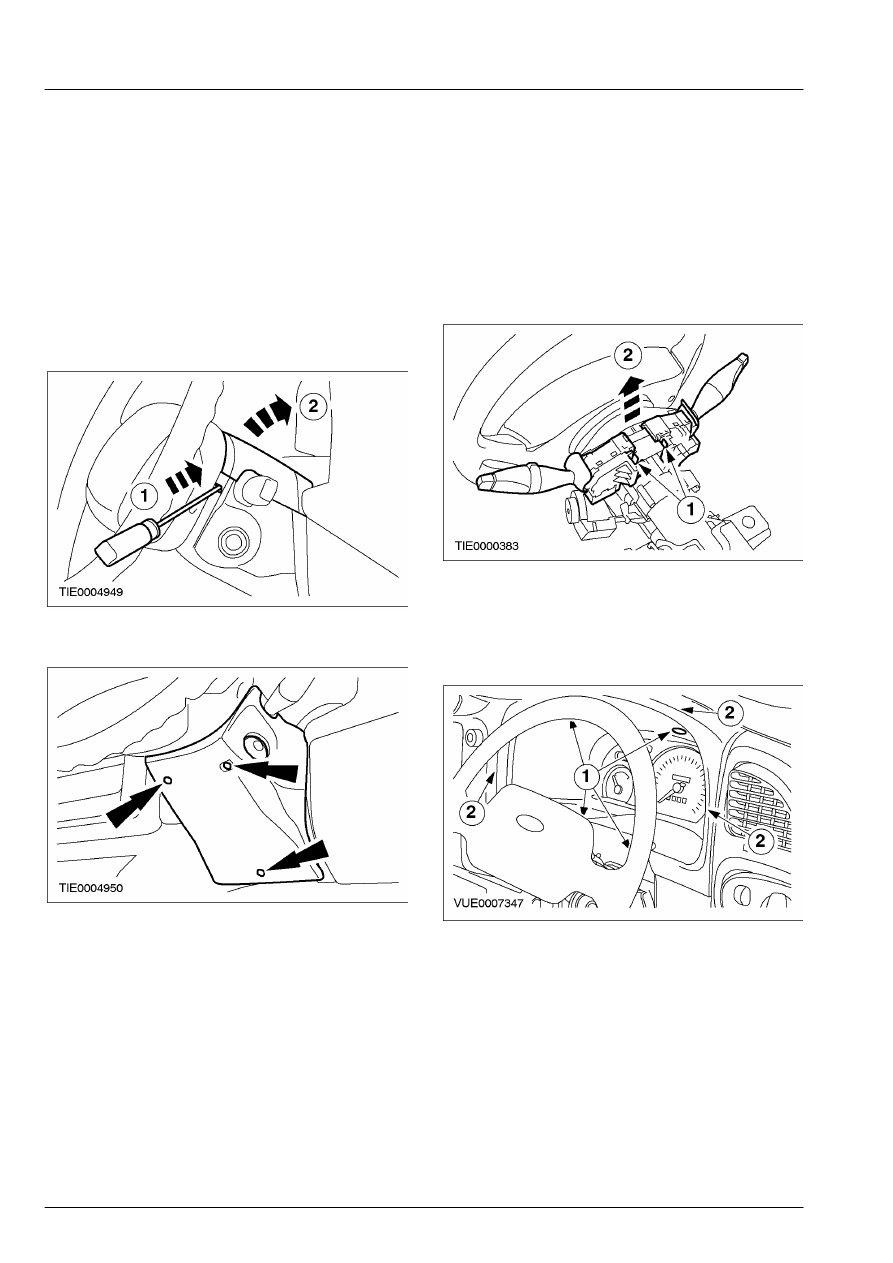

 1.  Снимите верхний кожух рулевой  колонки.
       1. Используя отвертку с тонким

наконечником, освободите два зажима (по
одному с каждой стороны).

       2. Снимите кожух.









2.  Снимите нижний кожух рулевой  колонки.









3.  Отсоедините многофункциональный

переключатель рулевой колонки.

       1. Нажмите на стопорные элементы.
       2. Отсоедините многофункциональный

переключатель рулевой колонки.









4.  Снимите панель отделки щитка  приборов.

       1. Выверните винты.
       2. Высвободите зажимы и снимите панель

отделки щитка приборов.







412-04-5

Элементы управления 412-04-5



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



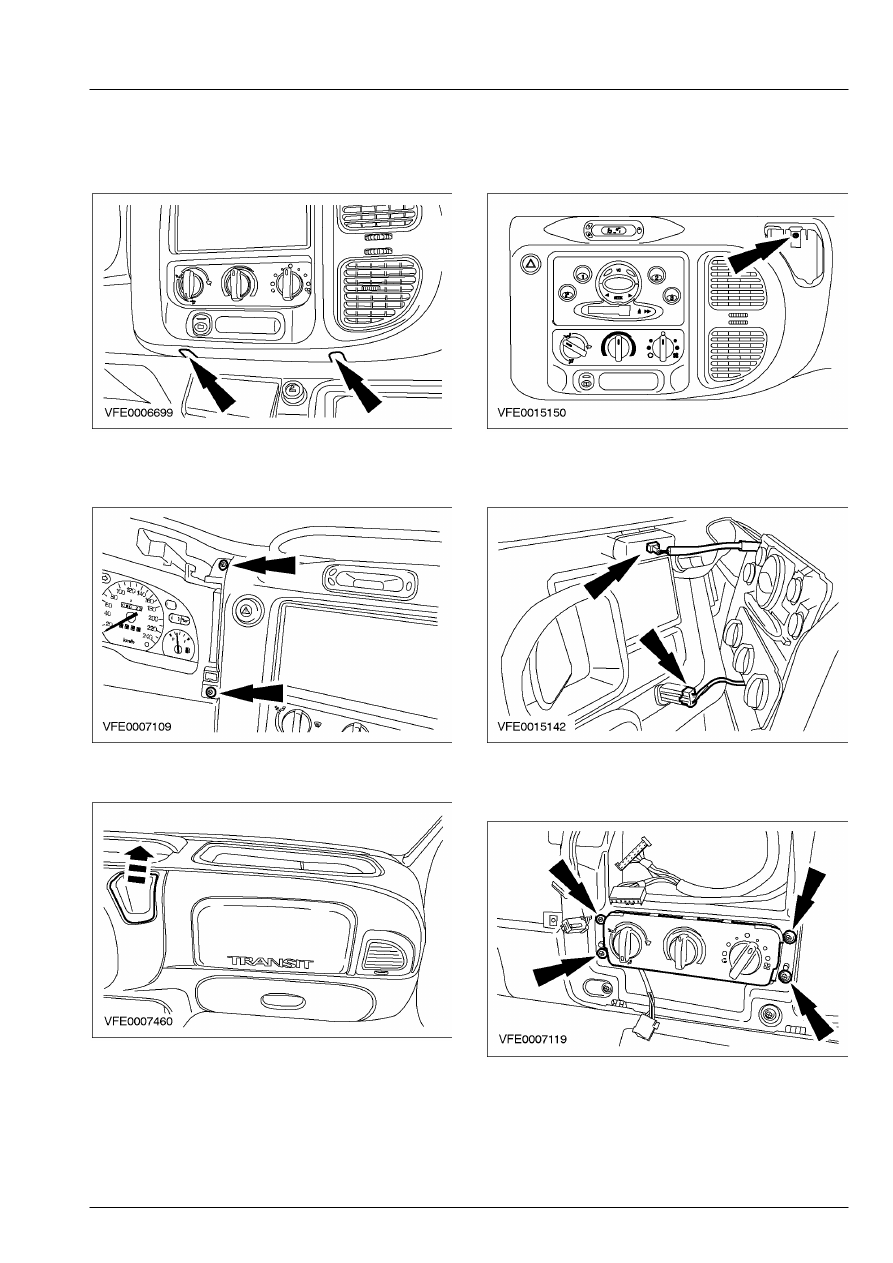

5.  Выверните нижние винты гнезда панели

приборов.









6.  Выверните боковые винты гнезда панели

приборов.









7.  Снимите лоток для вещей.









8.  Выверните верхний винт гнезда панели

приборов.









9.  Потяните гнездо панели приборов вперед  и

рассоедините штекерные разъемы.









10.  Отсоедините блок управления

микроклиматом.







412-04-6

Элементы управления 412-04-6



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

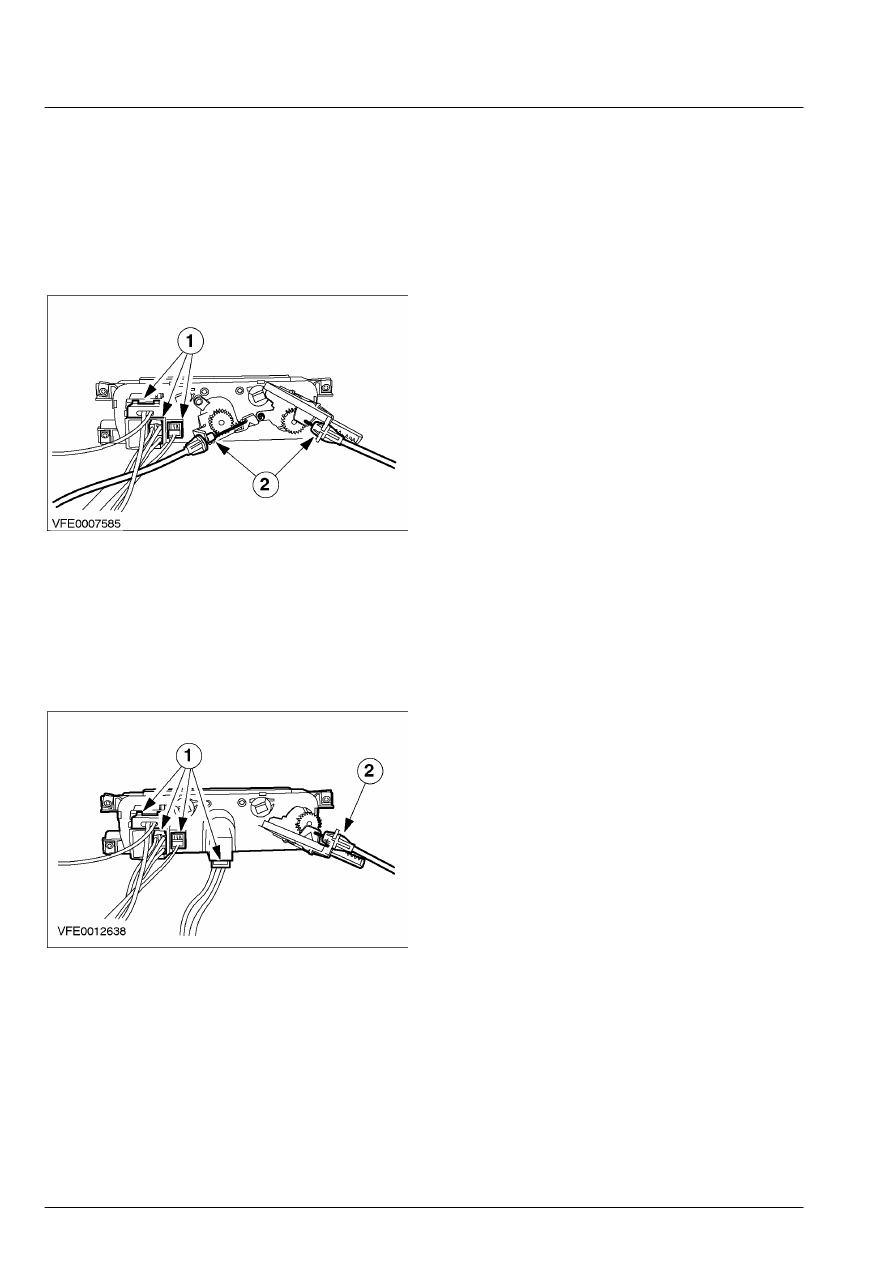

Автомобили без системы воздушного
кондиционирования
  11.  Снимите блок управления

микроклиматом.

       1. Рассоедините электрические  разъемы.
       2. Высвободите тросы управления

температурой и распределением воздуха.







Автомобили с системой воздушного
кондиционирования
  12.  Снимите блок управления

микроклиматом.

       1. Рассоедините электрические  разъемы.
       2. Высвободите трос управления

распределением воздуха.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.

412-04-7

Элементы управления 412-04-7



СНЯТИЕ И УСТАНОВКА



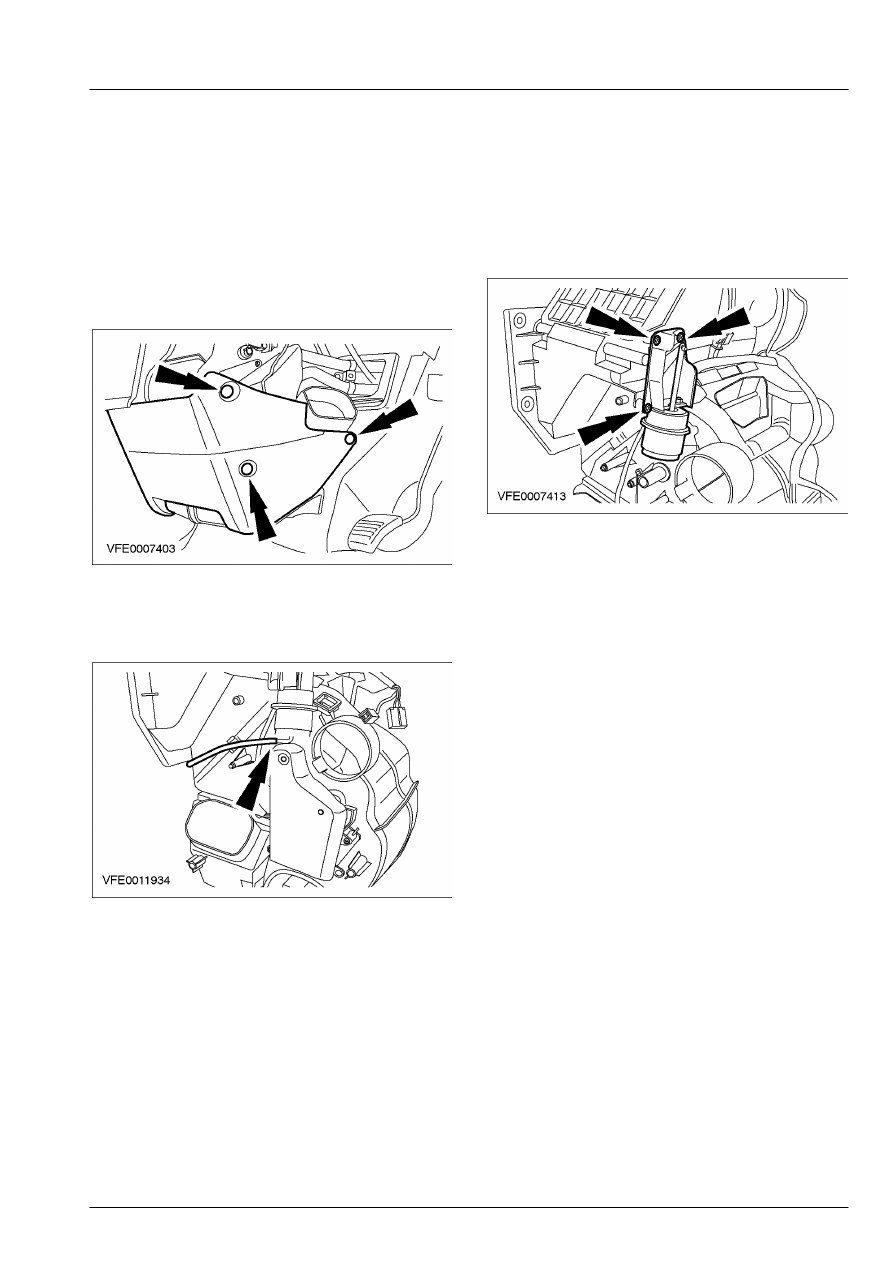

Привод смесительной заслонки впускаемого воздуха — В комплектацию

автомобиля входит: воздушное кондиционирование



Снятие



1.  Снимите нижнюю крышку корпуса

отопителя.

        •  Снимите три зажима на каждой  стороне.









2.  Отсоедините вакуумную магистраль от

исполнительного устройства смесительной
заслонки впуска воздуха.









3.  Снимите исполнительное устройство

смесительной заслонки впуска воздуха.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.
