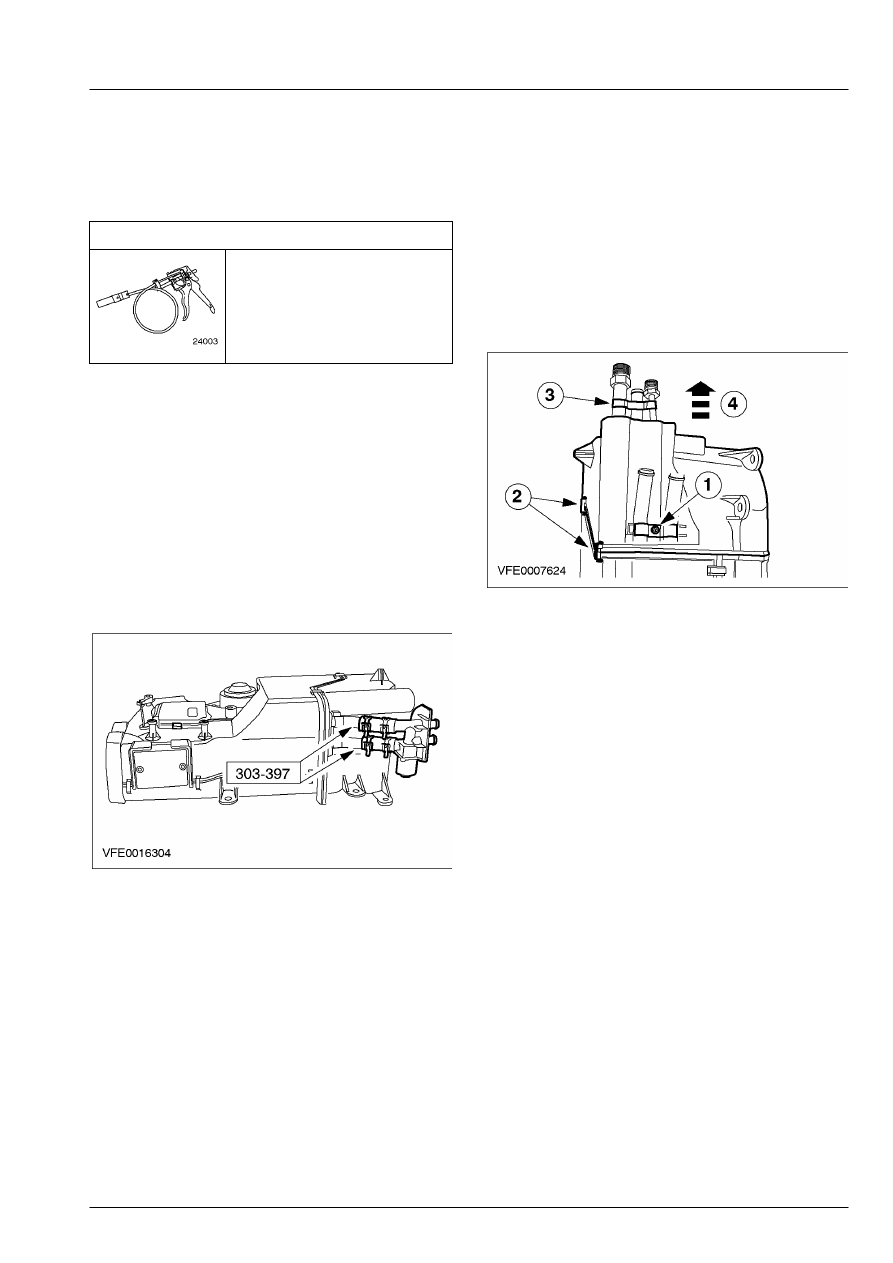

412-03B-9

Дополнительная система управления микроклиматом 412-03B-9



СНЯТИЕ И УСТАНОВКА



Сердцевина испарителя



Специальный инструмент





Приспособление для снятия/
установки  хомутов шлангов
охлаждающей жидкости
303-397 (24-003)



Снятие



1.  Снимите корпус дополнительной системы

управления микроклиматом.

За

дополнительной информацией обратитесь к
главе Корпус дополнительной системы
управления микроклиматом имеющейся в
этом разделе.



 2.  Используя специальный инструмент,

отсоедините шланги отопителя и снимите
клапан управления дополнительным
отопителем.









3.  Рассоедините корпус дополнительной

системы управления микроклиматом.

       1. Выверните болт.
       2. Снимите семь зажимов.
       3. Снимите опорный кронштейн магистрали

хладагента.

       4. Рассоедините корпус дополнительной

системы управления микроклиматом.









4.  Снимите сердцевину испарителя.

Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.

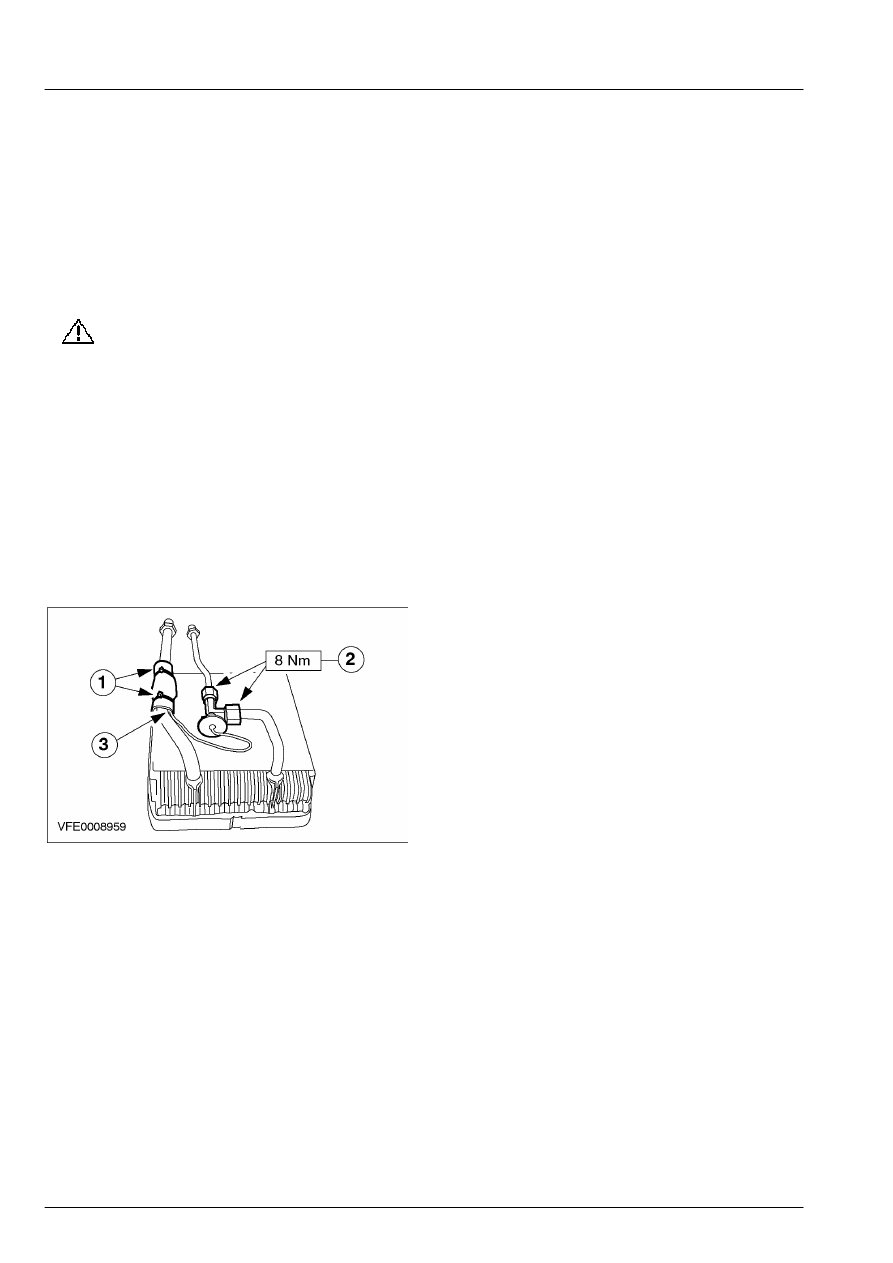

412-03B-10

Дополнительная система управления микроклиматом 412-03B-10



СНЯТИЕ И УСТАНОВКА



Термостатический расширительный клапан



Снятие



1.  Снимите сердцевину испарителя.

За

дополнительной информацией обратитесь к
главе Сердцевина испарителя имеющейся в
этом разделе.



2.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

магистрали хладагента и
термостатический расширительный
клапан,  чтобы предотвратить
проникновение  грязи.

    Снимите термостатический

расширительный клапан.

       1. Снимите защитную обмотку.
       2. Отсоедините клапан.
       3. Отсоедините магистраль управления.
        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.







Установка

1. ПРИМЕЧАНИЕ: Установите новые

уплотнительные  кольца круглого сечения
магистрали  хладагента.

ПРИМЕЧАНИЕ: Перед установкой нанесите на
уплотнительные кольца круглого сечения
магистралей хладагента чистое охлаждающее
масло.
    При установке выполните процедуру

снятия в обратной последовательности.

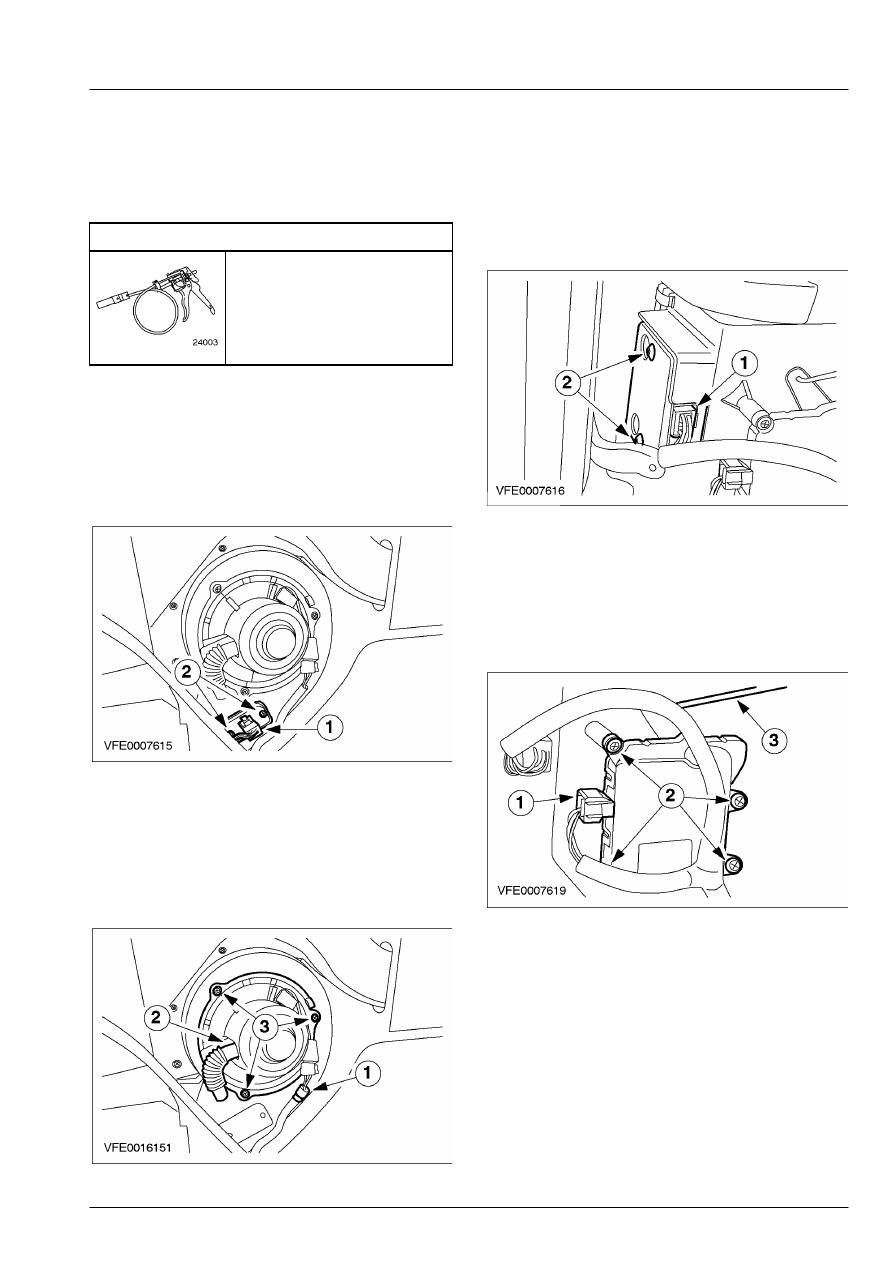

412-03B-11

Дополнительная система управления микроклиматом 412-03B-11



РАЗБОРКА И СБОРКА



РАЗБОРКА И СБОРКА

Корпус дополнительной системы управления микроклиматом



Специальный инструмент





Приспособление для снятия/
установки  хомутов шлангов
охлаждающей жидкости
303-397 (24-003)



Разборка



1.  Снимите резистор электродвигателя

вентилятора.

       1. Рассоедините электрический разъем.
       2. Выверните болты.









2.  Снимите электродвигатель вентилятора

обдува.

       1. Рассоедините электрический разъем.
       2. Отсоедините шланг системы охлаждения

резистора.

       3. Выверните болты.









3.  Снимите модуль клапана управления

дополнительным отопителем.

       1. Рассоедините электрический разъем.
       2. Выверните болты.









4.  Снимите исполнительное устройство

смесительной заслонки.

       1. Рассоедините электрический разъем.
       2. Выверните болты.
       3. Отсоедините рычажный механизм

исполнительного устройства.







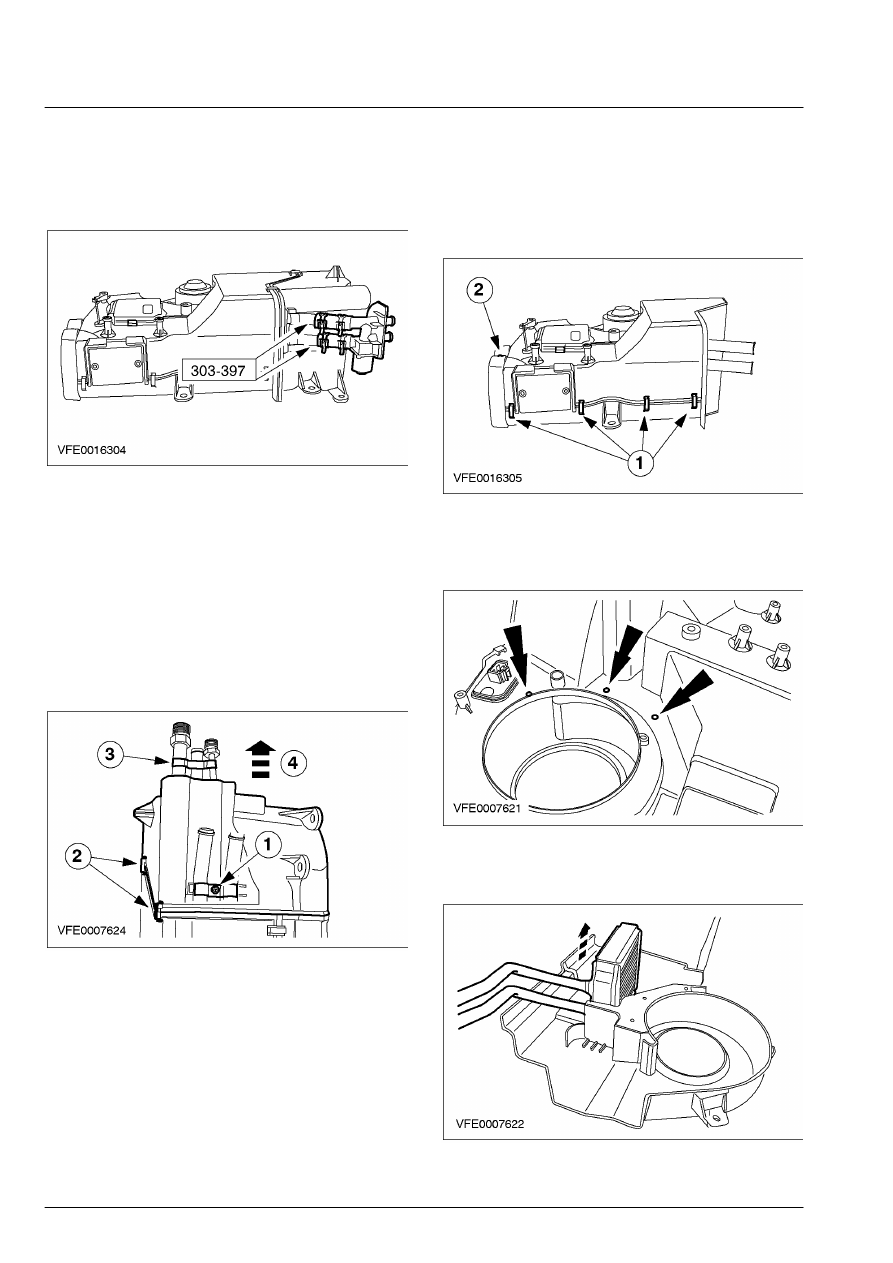

412-03B-12

Дополнительная система управления микроклиматом 412-03B-12



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)



5.  Используя специальный инструмент,

отсоедините шланги отопителя и снимите
клапан управления дополнительным
отопителем.









6.  Снимите нижнюю секцию корпуса

дополнительной системы управления
микроклиматом.

       1. Выверните болт.
       2. Снимите семь зажимов.
       3. Снимите опорный кронштейн магистрали

хладагента.

       4. Отсоедините нижнюю секцию корпуса

дополнительной системы управления
микроклиматом.









7.  Снимите сердцевину испарителя.

 8.  Отсоедините верхнюю секцию корпуса

дополнительной системы управления
микроклиматом.

       1. Снимите семь зажимов.
       2. Снимите прокладку.









9.  Разберите верхнюю секцию корпуса

дополнительной системы управления
микроклиматом.









10.  Снимите сердцевину дополнительного

отопителя.
