СПЕЦИФИКАЦИИ

Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Ниппельное соединение магистрали  хладагента -
1/2 дюйма

8 - 71

Ниппельное соединение магистрали  хладагента -
5/8 дюйма

8 - 71

Болты крепления корпуса  дополнительной системы
управления  микроклиматом

4 - 35

Ниппельное соединение между  магистралью
хладагента и термостатическим  расширительным
клапаном

8 - 71



412-03B-3

Дополнительная система управления микроклиматом 412-03B-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Дополнительная система управления микроклиматом



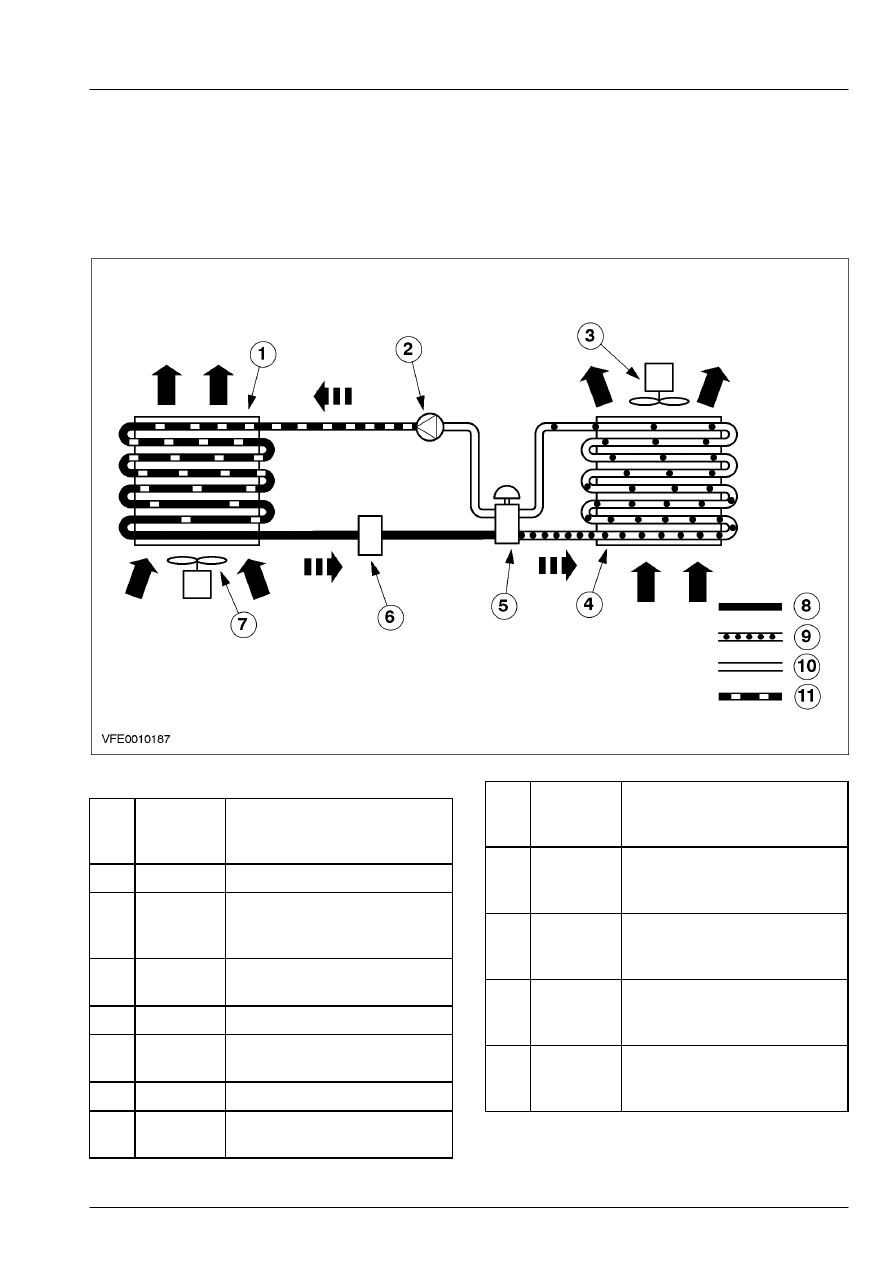

Контур хладагента






Поз.



№

Запасной

Части



Наименование



1 -

Сердцевина конденсатора

2 -

Компрессор системы
воздушного
кондиционирования (A/C)

3 -

Электродвигатель
вентилятора  обдува

4 -

Сердцевина испарителя

5 -

Термостатический
расширительный  клапан

6 -

Всасывающий накопитель

7 -

Электродвигатель
вентилятора  конденсатора

Поз.



№

Запасной

Части



Наименование



8 -

Сторона высокого давления,
жидкая  форма и теплое
состояние

9 -

Сторона низкого давления,
жидкая форма  и холодное
состояние

10 -

Сторона низкого давления,
газообразная  форма и
холодное состояние

11 -

Сторона высокого давления,
газообразная форма и горячее
состояние



Хладагент, требуемый для заднего  контура,
берется в жидкой форме из  переднего контура
перед трубопроводом с  жиклером и проводится к
расширительному  клапану (5) заднего контура.

412-03B-4

Дополнительная система управления микроклиматом 412-03B-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

Расширительный клапан регулирует  количество
жидкого хладагента, переданного  к сердцевине
испарителя (4), в соответствии с  давлением и
температурой в сердцевине  испарителя.
Хладагент выходит из сердцевины  испарителя в
газообразной форме и  возвращается к переднему
контуру через  всасывающий накопитель (6).
