412-03B-5

Дополнительная система управления микроклиматом 412-03B-5



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Дополнительная система управления микроклиматом



За дополнительной информацией обратитесь к
Разделу 412-00.

412-03B-6

Дополнительная система управления микроклиматом 412-03B-6



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

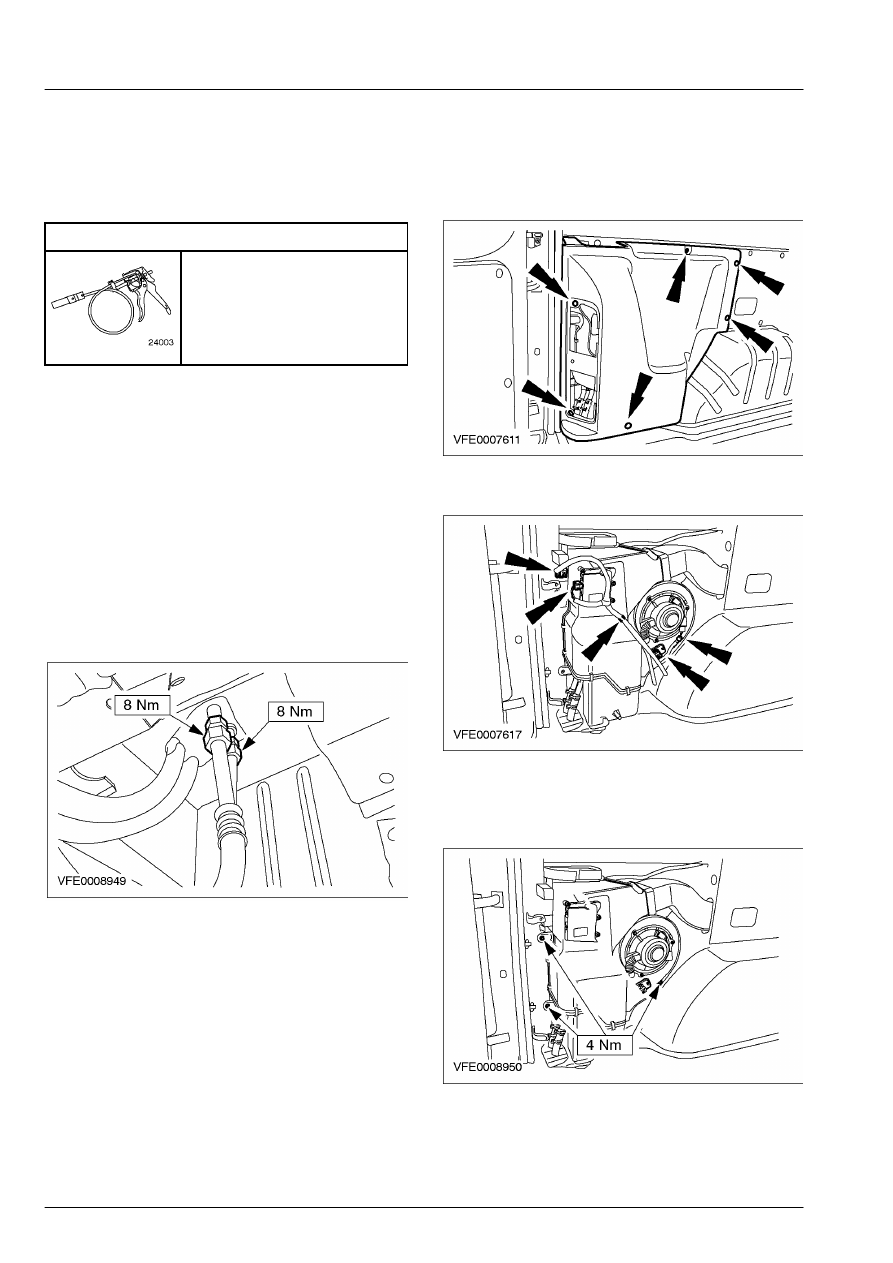

Корпус дополнительной системы управления микроклиматом



Специальный инструмент





Приспособление для снятия/
установки  хомутов шлангов
охлаждающей жидкости
303-397 (24-003)



Снятие



1.  Слейте охлаждающую жидкость из системы

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

 2.  Слейте хладагент из системы воздушного

кондиционирования.    За дополнительной
информацией обратитесь к Разделу 412-00.

 3.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 4.  Отсоедините магистрали хладагента от

сердцевины испарителя.









5.  Опустите автомобиль.

 6.  Снимите панель отделки багажного

отделения.









7.  Рассоедините электрические  разъемы.









8.  Выверните болты крепления корпуса

дополнительной системы управления
микроклиматом и отсоедините воздуховод.







412-03B-7

Дополнительная система управления микроклиматом 412-03B-7



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

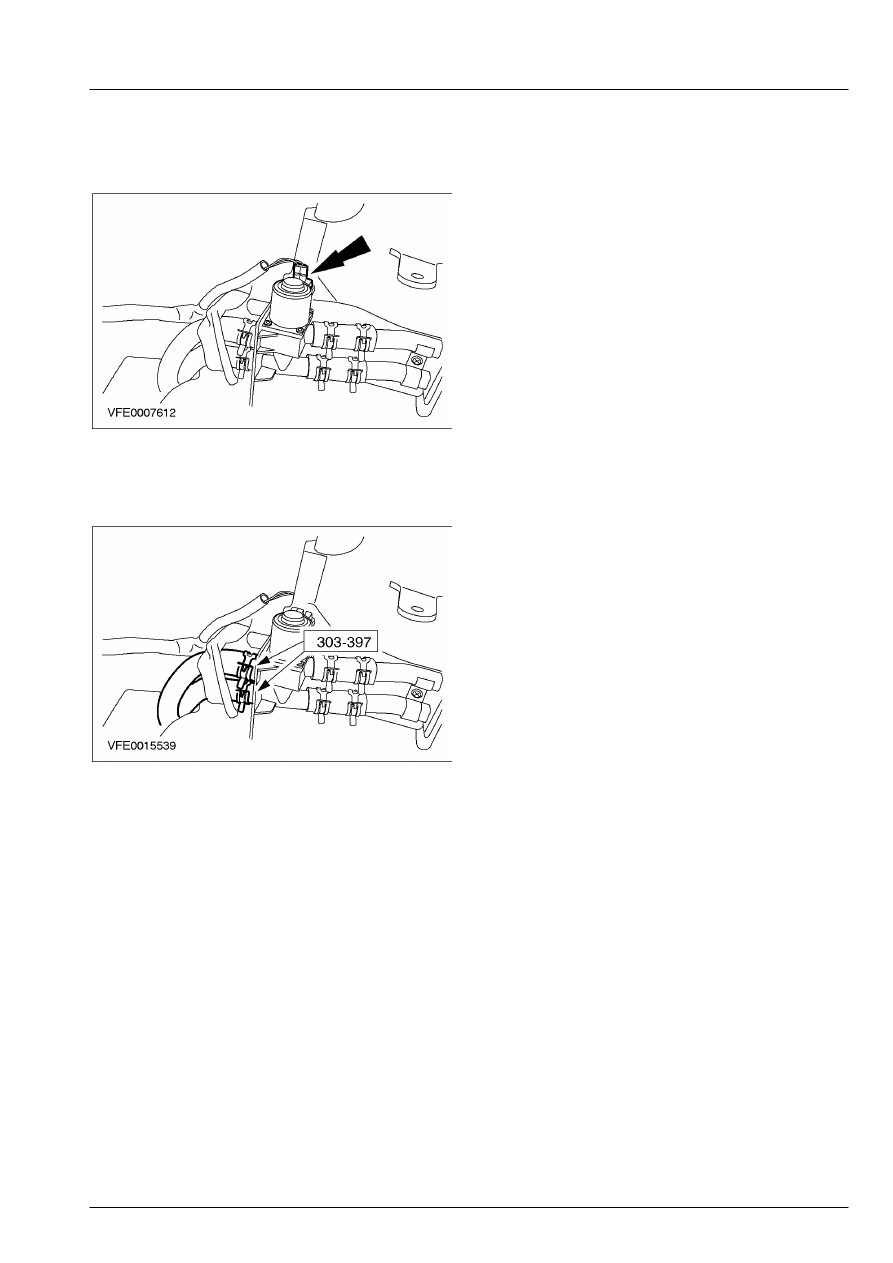

9.  Рассоедините штекерный разъем клапана

управления дополнительным отопителем.









10.  Используя специальный инструмент,

отсоедините шланги отопителя от клапана
управления дополнительным отопителем.









11.  Снимите корпус дополнительной системы

управления микроклиматом.

Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.

412-03B-8

Дополнительная система управления микроклиматом 412-03B-8



СНЯТИЕ И УСТАНОВКА

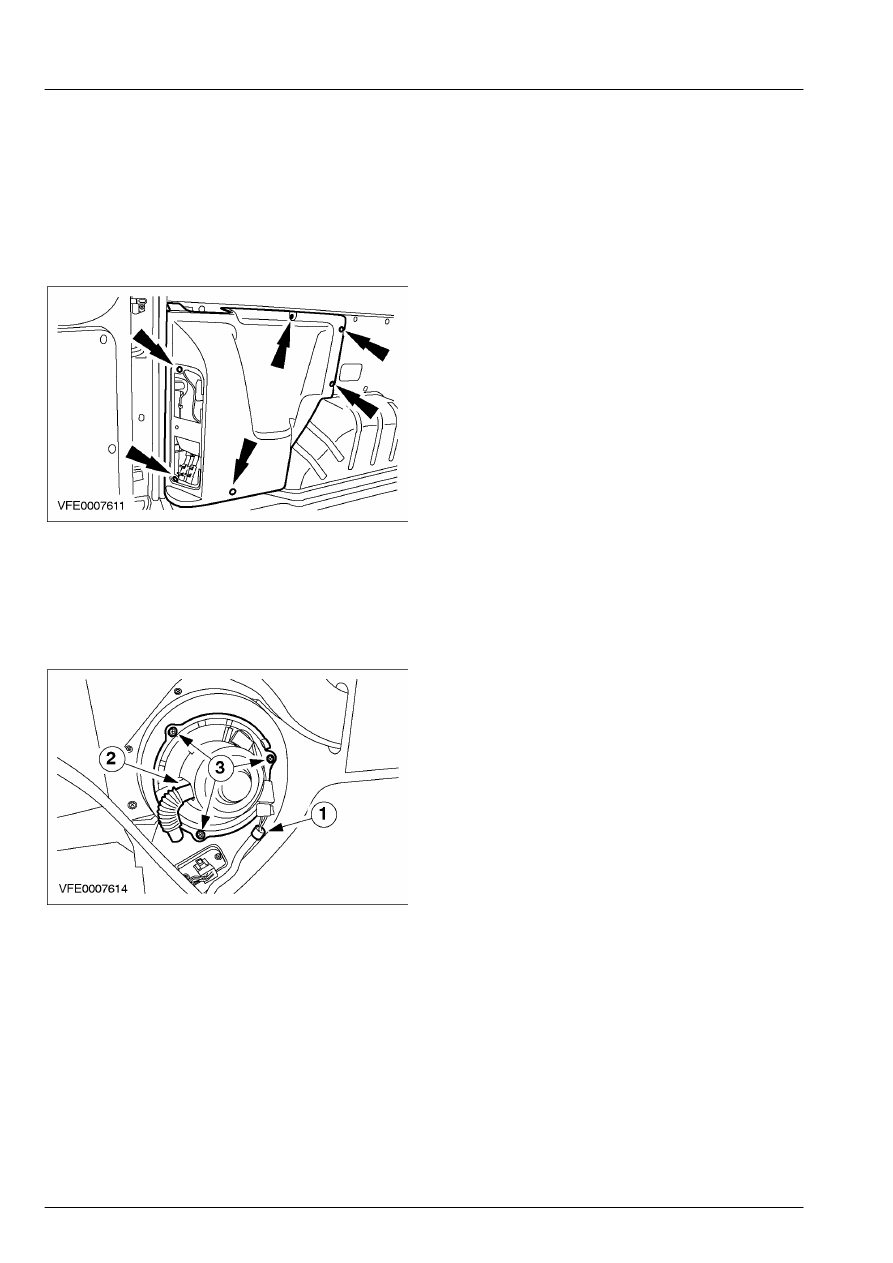

Электродвигатель вентилятора обдува



Снятие



1.  Снимите панель отделки багажного

отделения.









2.  Снимите электродвигатель вентилятора

обдува.

       1. Рассоедините электрический разъем.
       2. Отсоедините шланг охлаждения  резистора.
       3. Выверните болты.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.
