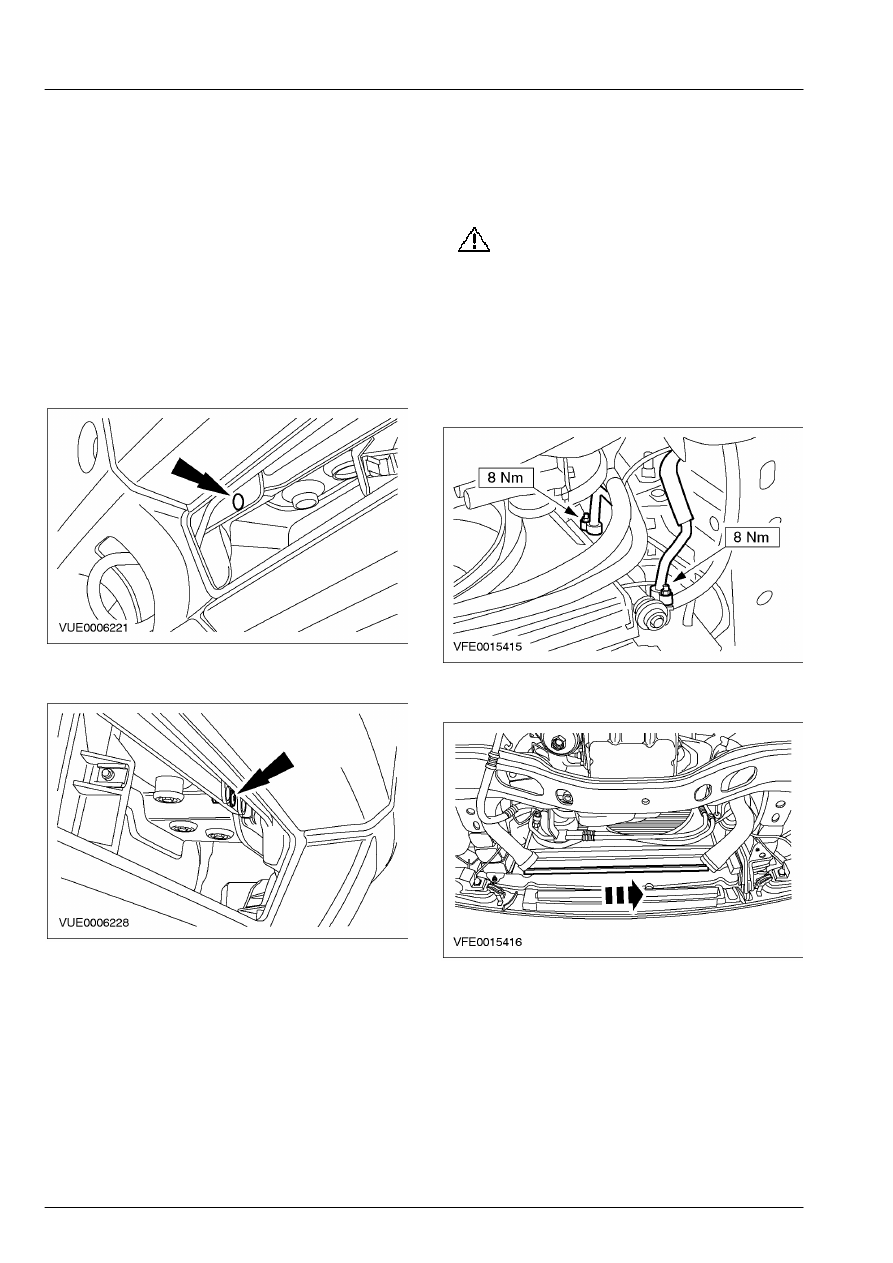

412-03A-24

Воздушное кондиционирование 412-03A-24



СНЯТИЕ И УСТАНОВКА



Сердцевина конденсатора (холодильника) — В комплектацию автомобиля входит:

воздушный турборадиатор (34 632 0)



Снятие



1.  Слейте хладагент из системы воздушного

кондиционирования.    За дополнительной
информацией обратитесь к Разделу 412-00.

 2.  Снимите охладитель наддувочного  воздуха.

За дополнительной информацией
обратитесь к Разделу 303-12.

 3.  Снимите правый воздушный дефлектор.









4.  Снимите левый воздушный дефлектор.







5.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

магистрали хладагента и  сердцевину
конденсатора во избежание
проникновения внутрь грязи.

    Отсоедините магистрали хладагента от

сердцевины конденсатора.

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.









6.  Снимите сердцевину конденсатора.







412-03A-25

Воздушное кондиционирование 412-03A-25



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Установка

1. ПРИМЕЧАНИЕ: Установите новые

уплотнительные  кольца круглого сечения
магистрали  хладагента.

ПРИМЕЧАНИЕ: Перед установкой нанесите на
уплотнительные кольца круглого сечения
магистралей хладагента чистое охлаждающее
масло.
    Установите элементы на место, действуя  в

обратной последовательности.

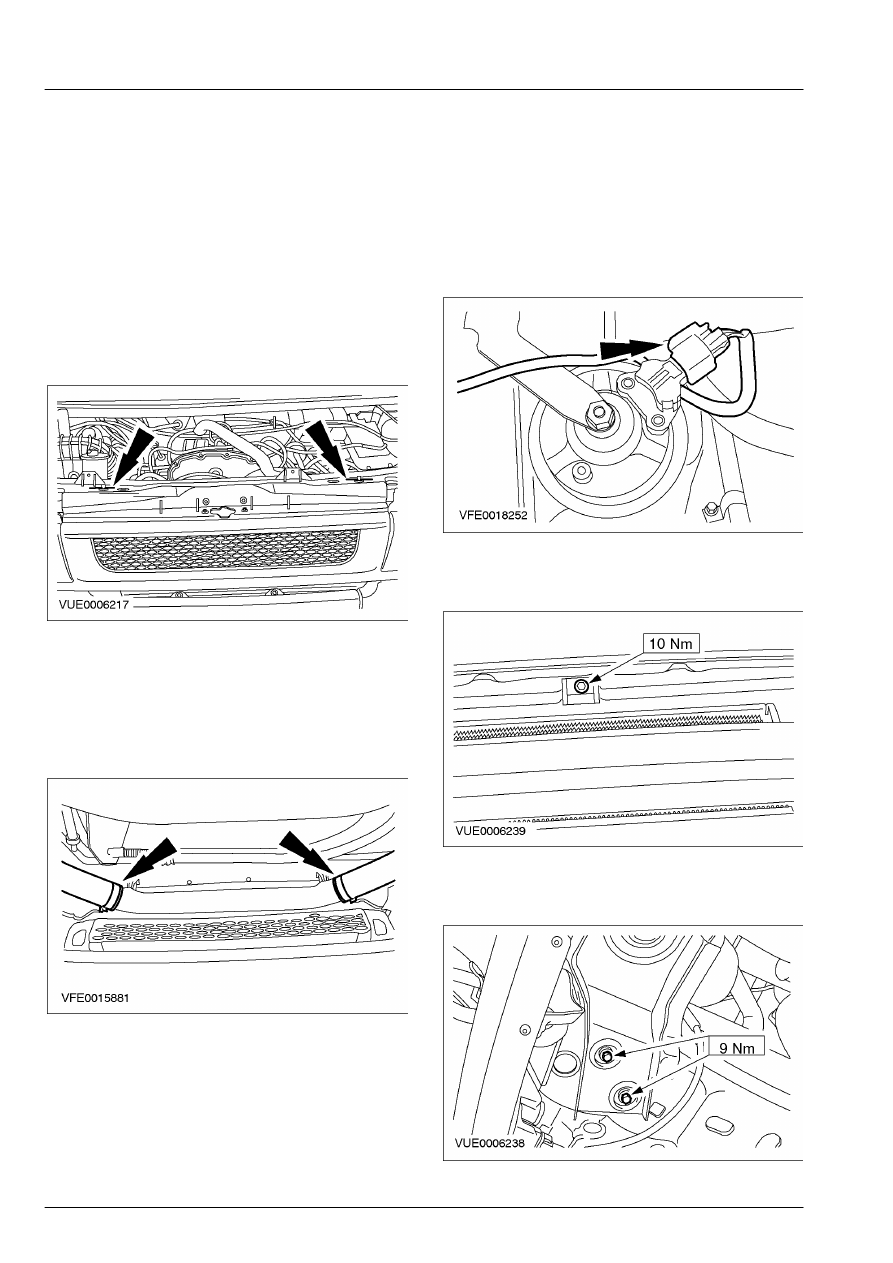

412-03A-26

Воздушное кондиционирование 412-03A-26



СНЯТИЕ И УСТАНОВКА



Сердцевина конденсатора (холодильника) — В комплектацию автомобиля не

входит: воздушный турборадиатор (34 632 0)



Снятие

Все автомобили
 1.  Слейте хладагент из системы воздушного

кондиционирования.    За дополнительной
информацией обратитесь к Разделу 412-00.

 2.  Используя подходящие куски проволоки,

закрепите радиатор.









3.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

Автомобили с двигателем 2.4L Diesel
 4.  Отсоедините впускные трубопроводы от

соединительного трубопровода.







Все автомобили
 5.  Рассоедините электрический разъем

звукового сигнала.









6.  Выверните нижний болт крепления

опорного кронштейна радиатора.









7.  Выверните правые болты крепления

опорного кронштейна радиатора.







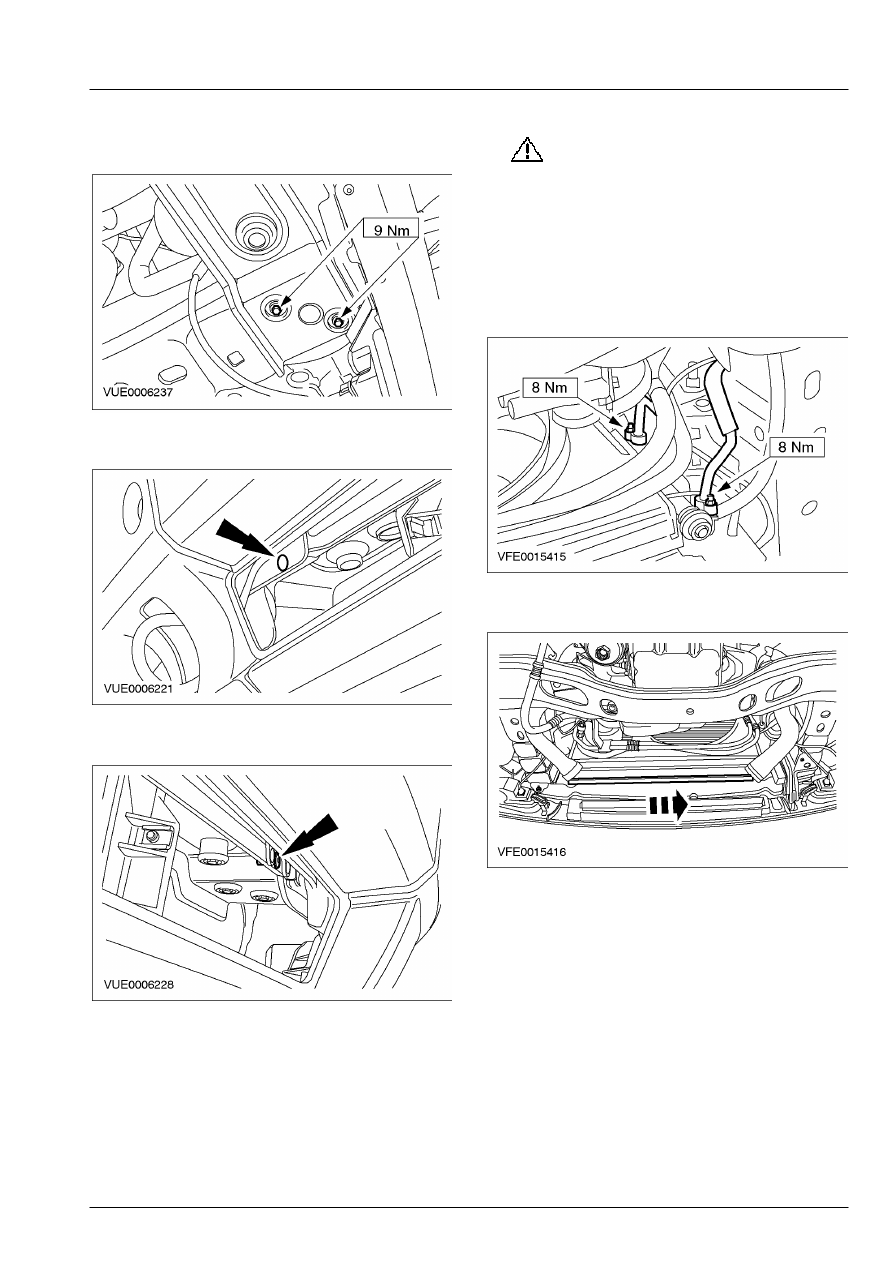

412-03A-27

Воздушное кондиционирование 412-03A-27



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



8.  Снимите опорный кронштейн  радиатора.









9.  Снимите правый воздушный дефлектор.









10.  Снимите левый воздушный дефлектор.







11.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

магистрали хладагента и  сердцевину
конденсатора во избежание
проникновения внутрь грязи.

    Отсоедините магистрали хладагента от

сердцевины конденсатора.

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.









12.  Снимите сердцевину конденсатора.







Установка

1. ПРИМЕЧАНИЕ: Установите новые

уплотнительные  кольца круглого сечения
магистрали  хладагента.

ПРИМЕЧАНИЕ: Перед установкой нанесите на
уплотнительные кольца круглого сечения
магистралей хладагента чистое охлаждающее
масло.
    Установите элементы на место, действуя  в

обратной последовательности.
