412-03A-20

Воздушное кондиционирование 412-03A-20



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



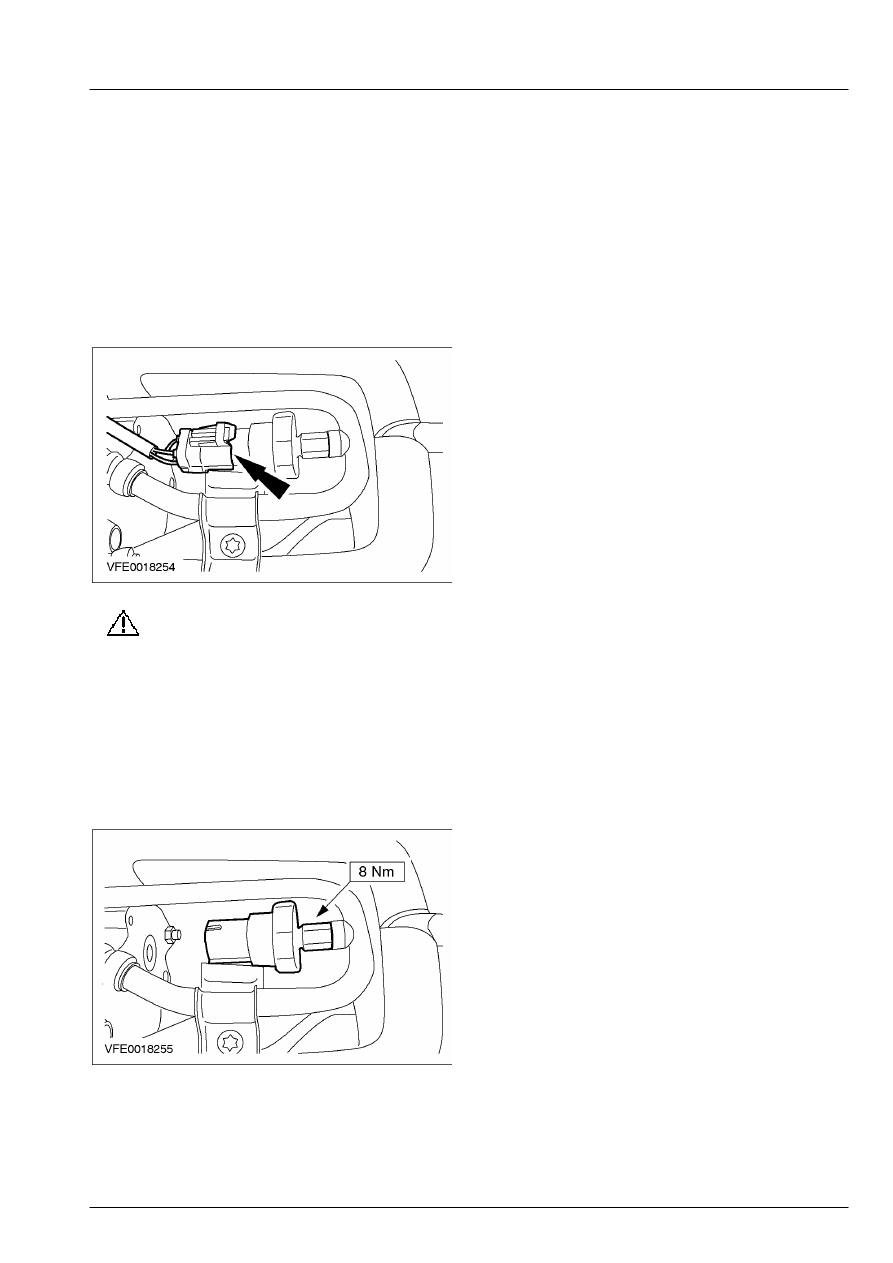

6.  Снимите реле выключения низкого

давления.

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.









7.  Снимите всасывающий накопитель.







Установка

1. ПРИМЕЧАНИЕ: Установите новые

уплотнительные  кольца круглого сечения
магистрали  хладагента и реле выключения
низкого  давления.

ПРИМЕЧАНИЕ: Перед установкой нанесите на
уплотнительные кольца круглого сечения
магистралей хладагента чистое охлаждающее
масло.
    Установите элементы на место, действуя  в

обратной последовательности.

412-03A-21

Воздушное кондиционирование 412-03A-21



СНЯТИЕ И УСТАНОВКА



Реле низкого давления (34 629 0)



Снятие



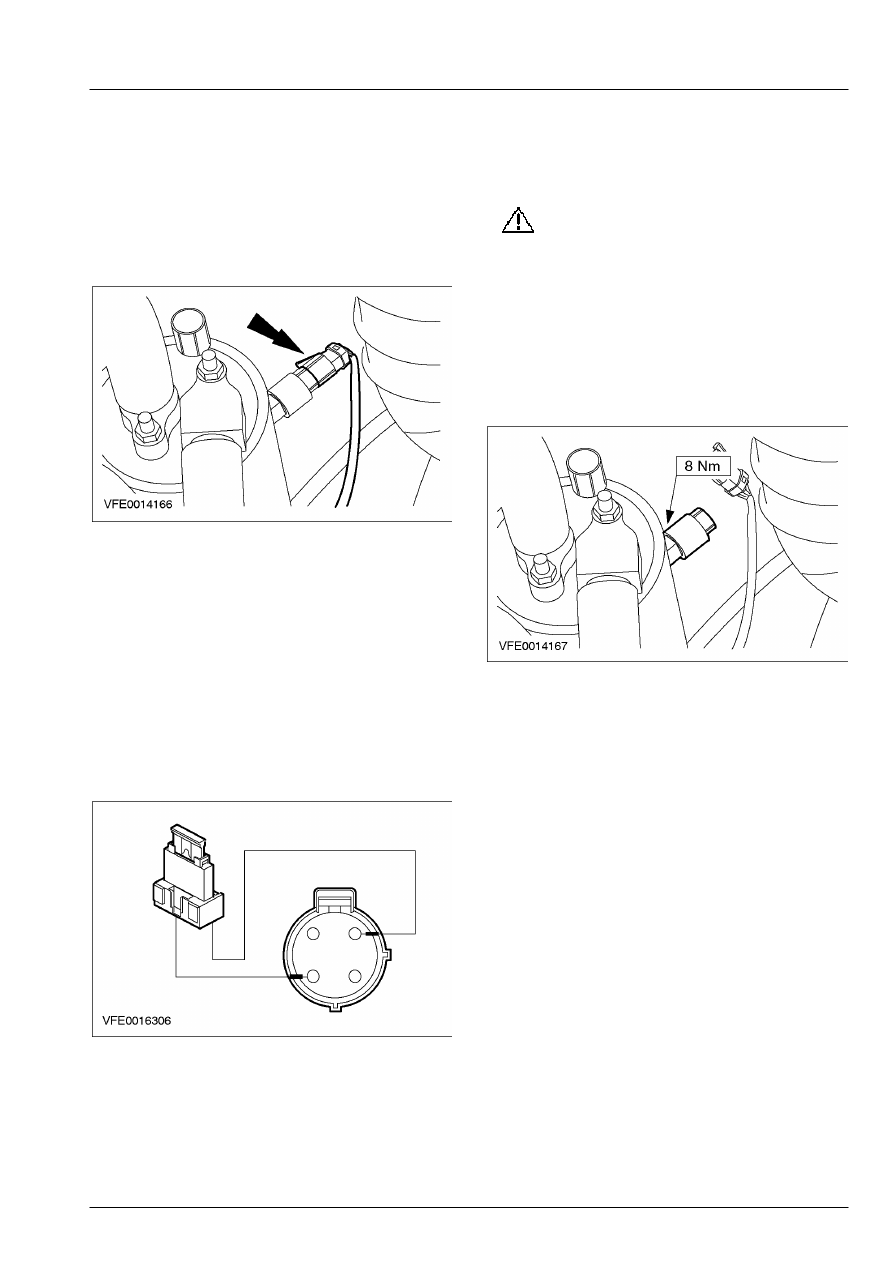

1.  Рассоедините штекерный разъем реле

выключения низкого давления.









2.  Запустите двигатель и поверните

переключатель системы воздушного
кондиционирования (A/C) во включенное
положение.

3. ПРИМЕЧАНИЕ: Компрессор A/C должен

работать при  снятии реле выключения низкого
давления.

    Подсоедините провод-перемычку с  плавким

предохранителем на 20A между штырями  1
и 4 штекерного разъема реле выключения
низкого давления, со стороны
электропроводки.







4.

ПРЕДОСТЕРЕЖЕНИЕ: Чтобы

предотвратить потерю хладагента,
удостоверьтесь в том, что после снятия
клапан реле выключения низкого
давления  полностью закрыт.

    Снимите реле выключения низкого

давления.

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.







Установка

1. ПРИМЕЧАНИЕ: Установите новые

уплотнительное  кольцо круглого сечения реле
выключения  низкого давления.

ПРИМЕЧАНИЕ: Перед установкой нанесите на
уплотнительные кольца круглого сечения  реле
выключения низкого давления чистое
охлаждающее масло.
    Установите элементы на место, действуя  в

обратной последовательности.

412-03A-22

Воздушное кондиционирование 412-03A-22



СНЯТИЕ И УСТАНОВКА



Реле высокого давления — 2.3L/2.4 л дизель (34 631 0)



Снятие



1.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

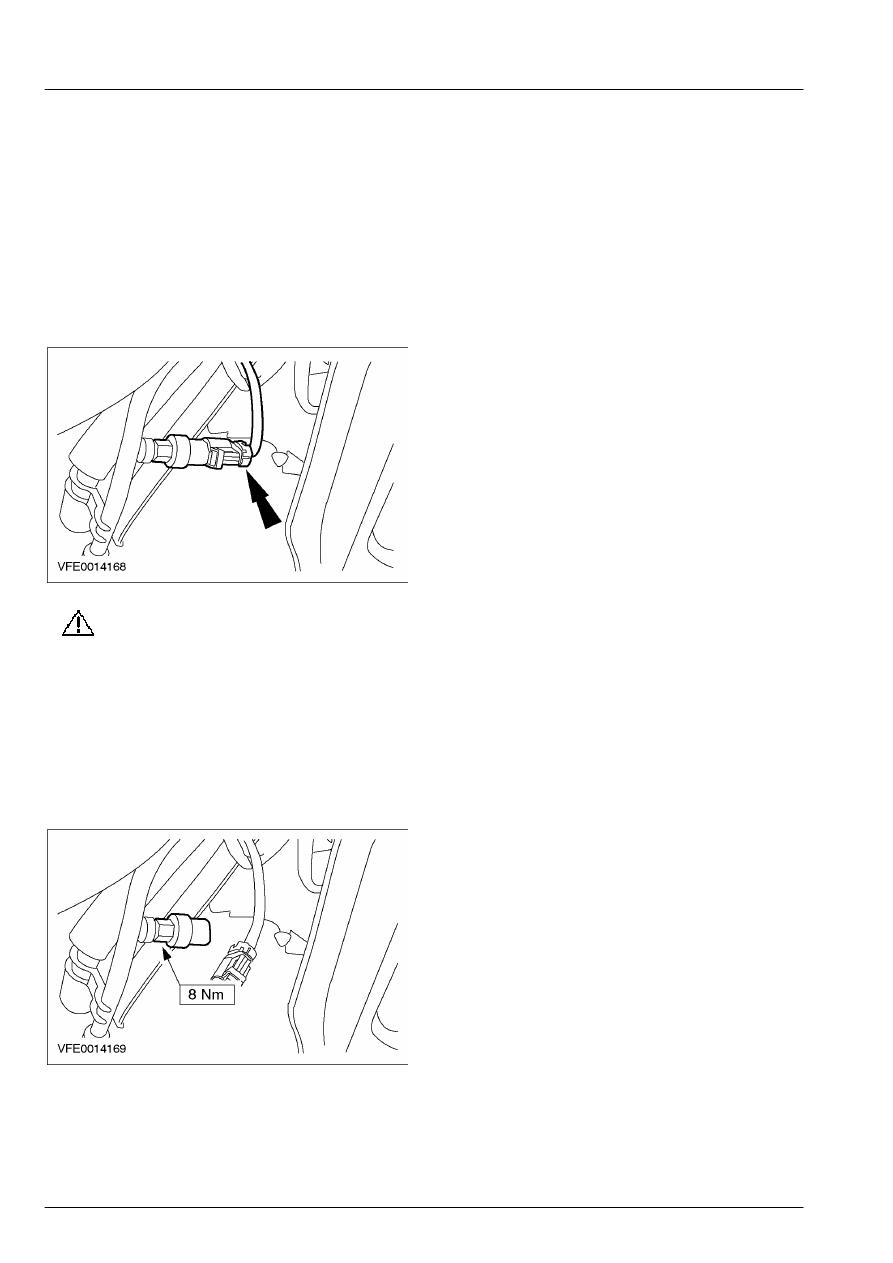

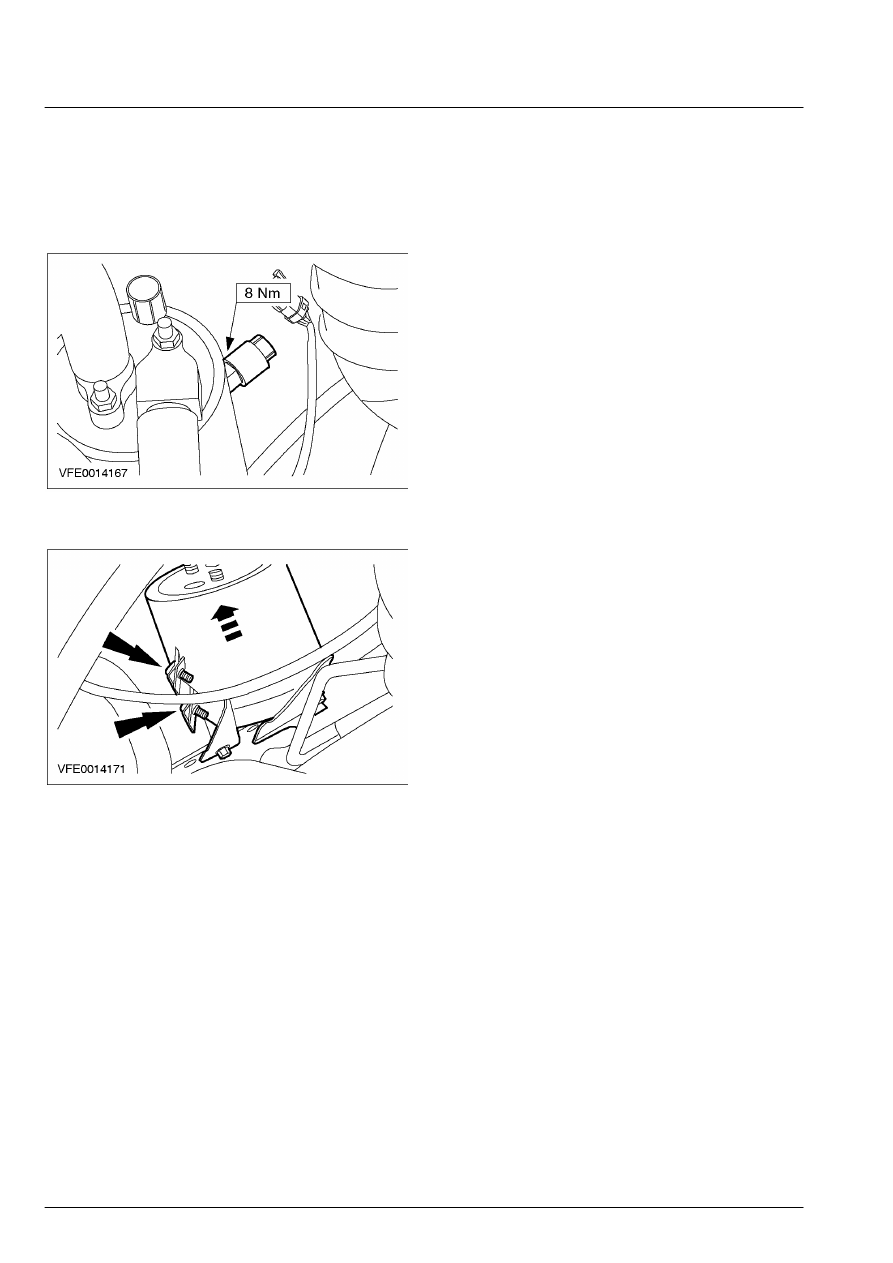

 2.  Рассоедините штекерный разъем реле

выключения высокого давления.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Чтобы

предотвратить потерю хладагента,
удостоверьтесь в том, что после снятия
клапан реле выключения высокого
давления  полностью закрыт.

    Снимите реле выключения высокого

давления.

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.







Установка

1. ПРИМЕЧАНИЕ: Установите новые

уплотнительные  кольца круглого сечения реле
выключения  высокого давления.

ПРИМЕЧАНИЕ: Перед установкой нанесите на
уплотнительные кольца круглого сечения  реле
выключения высокого давления чистое
охлаждающее масло.
    Установите элементы на место, действуя  в

обратной последовательности.

412-03A-23

Воздушное кондиционирование 412-03A-23



СНЯТИЕ И УСТАНОВКА



Реле высокого давления — 2.0 л дизель (34 631 0)



Снятие



1.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 2.  Рассоедините штекерный разъем реле

выключения высокого давления.







3.

ПРЕДОСТЕРЕЖЕНИЕ: Чтобы

предотвратить потерю хладагента,
удостоверьтесь в том, что после снятия
клапан реле выключения высокого
давления  полностью закрыт.

    Снимите реле выключения высокого

давления.

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.







Установка

1. ПРИМЕЧАНИЕ: Установите новые

уплотнительные  кольца круглого сечения реле
выключения  высокого давления.

ПРИМЕЧАНИЕ: Перед установкой нанесите на
уплотнительные кольца круглого сечения  реле
выключения высокого давления чистое
охлаждающее масло.
    Установите элементы на место, действуя  в

обратной последовательности.
