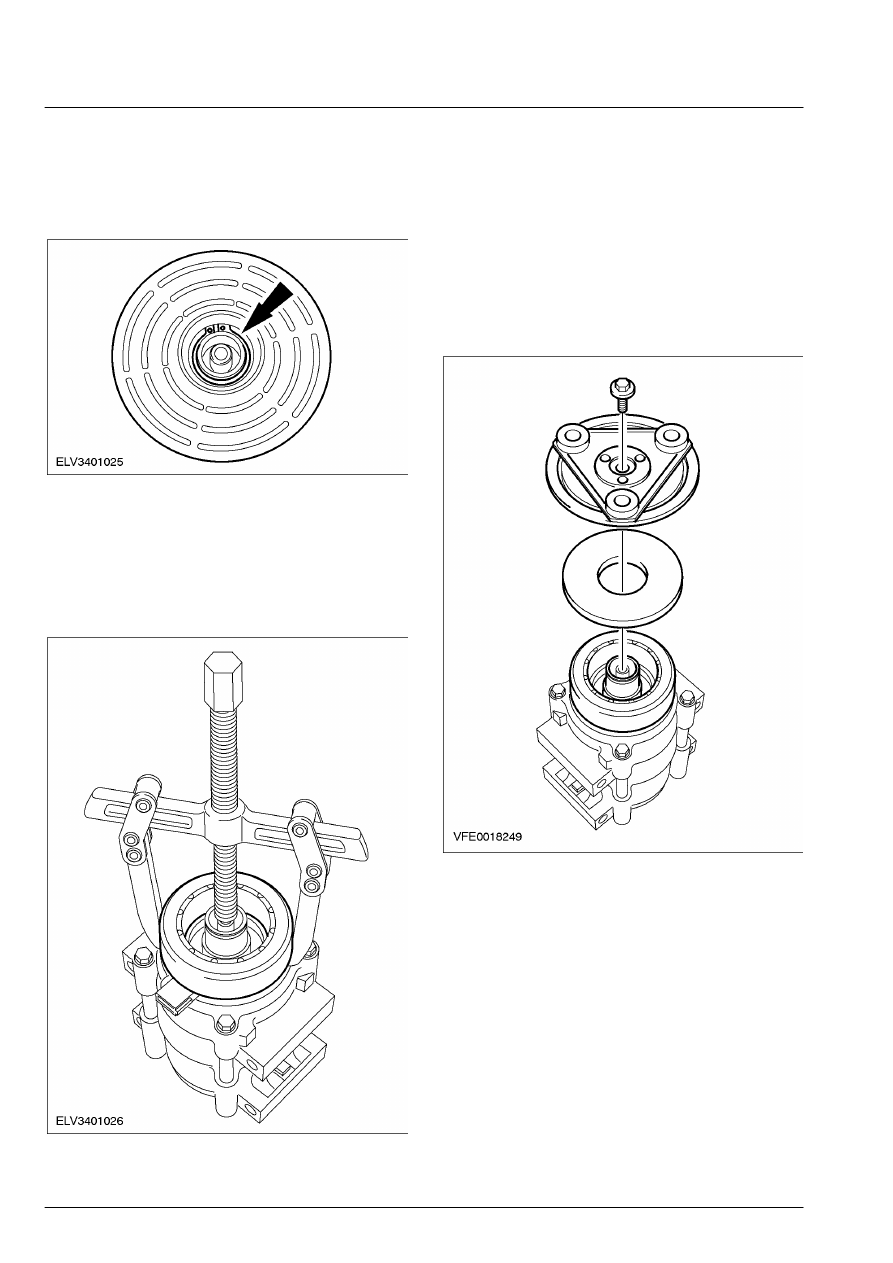

412-03A-12

Воздушное кондиционирование 412-03A-12



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



11.  Снимите шкив компрессора A/C.

        •  Снимите регулировочные прокладки.
        •  Снимите пружинное кольцо и отбракуйте

его за дальнейшей ненадобностью.







12. ПРИМЕЧАНИЕ: Отметьте положение

штекерного разъема  муфты компрессора A/C
относительно корпуса  компрессора.

    Используя соответствующий двухопорный

съемник, снимите катушку возбуждения
муфты.







Установка

Все автомобили
1. ПРИМЕЧАНИЕ: Не допускайте перекоса

катушки  возбуждения муфты при ее установке
на  компрессор A/C.

    Используя соответствующий болт M6 x 30

мм,  соответствующую шайбу и приводной
диск  компрессора A/C, установите катушку
возбуждения муфты.









2.  Выверните болт M6 x 30 мм, снимите шайбу

и  приводной диск компрессора A/C.

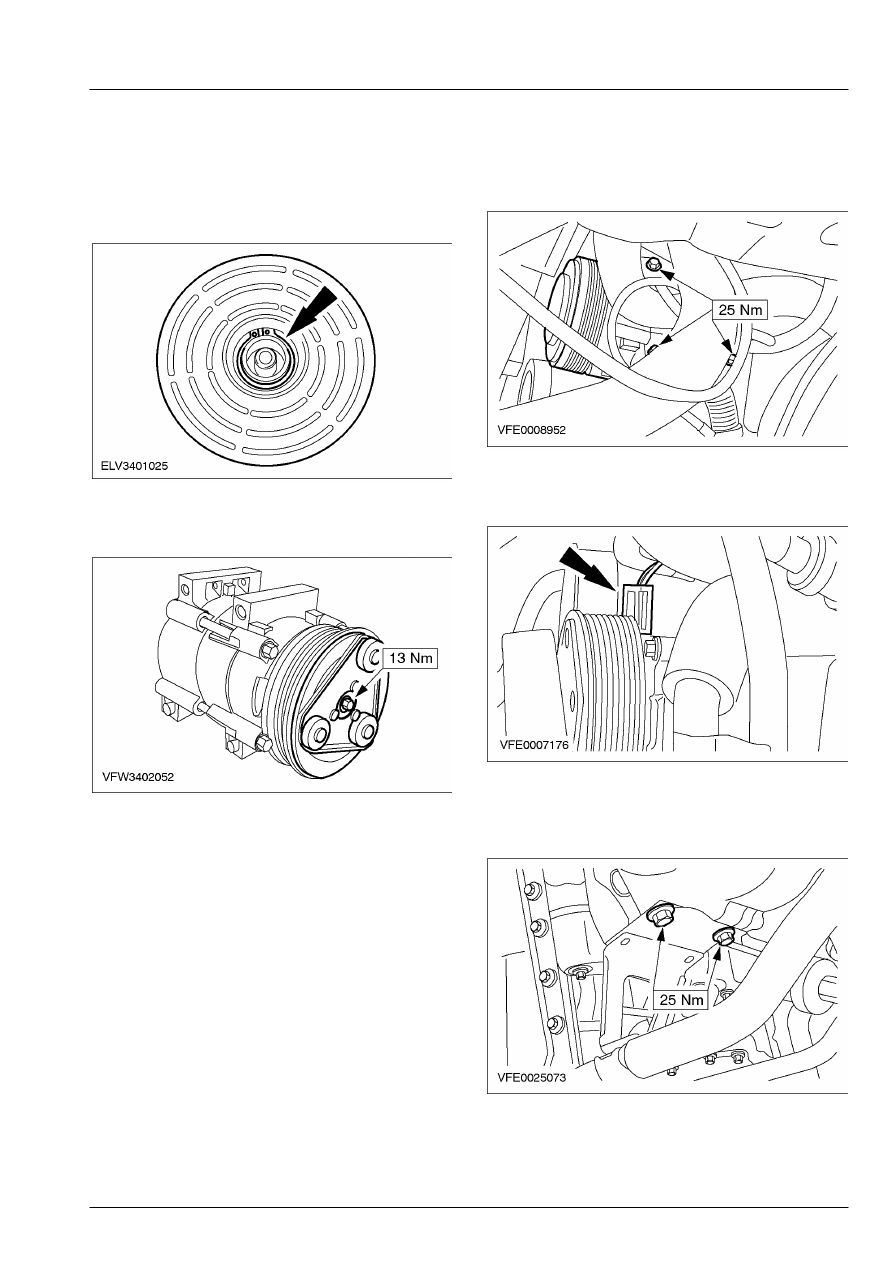

412-03A-13

Воздушное кондиционирование 412-03A-13



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

3. ПРИМЕЧАНИЕ: Установите новое пружинное

кольцо  шкива компрессора A/C.

    Установите шкив компрессора A/C.
        •  Установите пружинное кольцо.









4.  Установите приводной диск компрессора

A/C.









5.  Проверьте воздушный зазор муфты A/C.

За дополнительной информацией
обратитесь к Разделу 412-00.

Автомобили с двигателем 2.4L Diesel
 6.  Подсоедините компрессор A/C к опорному

кронштейну.









7.  Состыкуйте штекерный разъем муфты

компрессора A/C.







Автомобили с двигателем 2.3L
 8.  Подсоедините компрессор A/C к опорному

кронштейну.







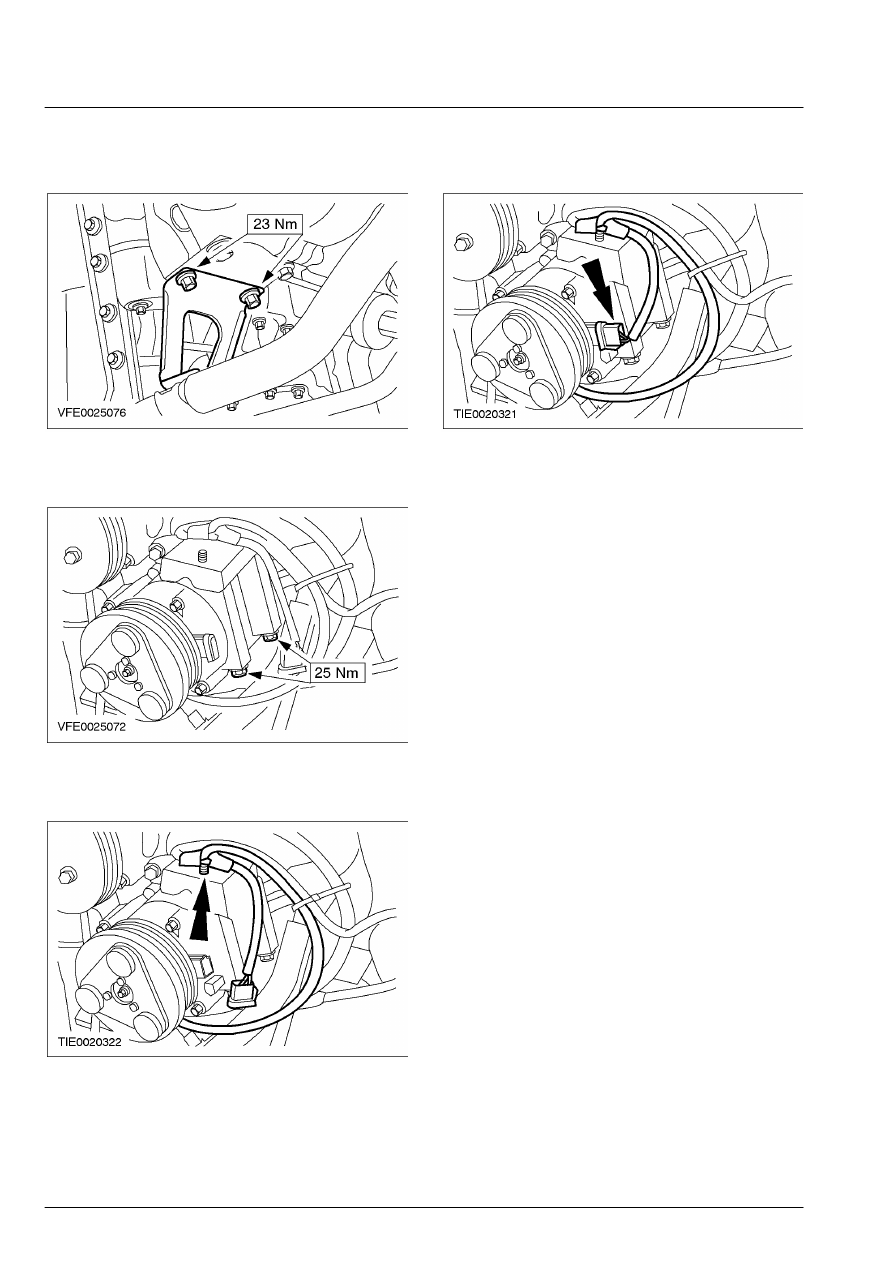

412-03A-14

Воздушное кондиционирование 412-03A-14



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



9.  Подсоедините опорный кронштейн

магистрали хладагента к компрессору A/C.









10.  Установите болты крепления  компрессора

A/C.









11.  Закрепите жгут электропроводки

компрессора A/C на компрессоре A/C.









12.  Состыкуйте штекерный разъем муфты

компрессора A/C.







Автомобили с двигателем 2.3L или 2.4L  Diesel
  13.  Опустите автомобиль.
Все автомобили
  14.  Наденьте ремень привода аксессуаров.    За

дополнительной информацией обратитесь
к Разделу 303-05.

412-03A-15

Воздушное кондиционирование 412-03A-15



СНЯТИЕ И УСТАНОВКА



Сердцевина испарителя (34 622 0)



Снятие



1.  Снимите корпус отопителя.    За

дополнительной информацией обратитесь к
Разделу 412-02A / 412-02B.

 2.  Отделите корпус отопителя.
       1. Рассоедините штекерный разъем

электродвигателя вентилятора и
высвободите жгут электропроводки.

       2. Отсоедините магистрали хладагента.
       3. Снимите шесть зажимов.
       4. Снимите два зажима.









3.  Снимите сердцевину испарителя.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.
