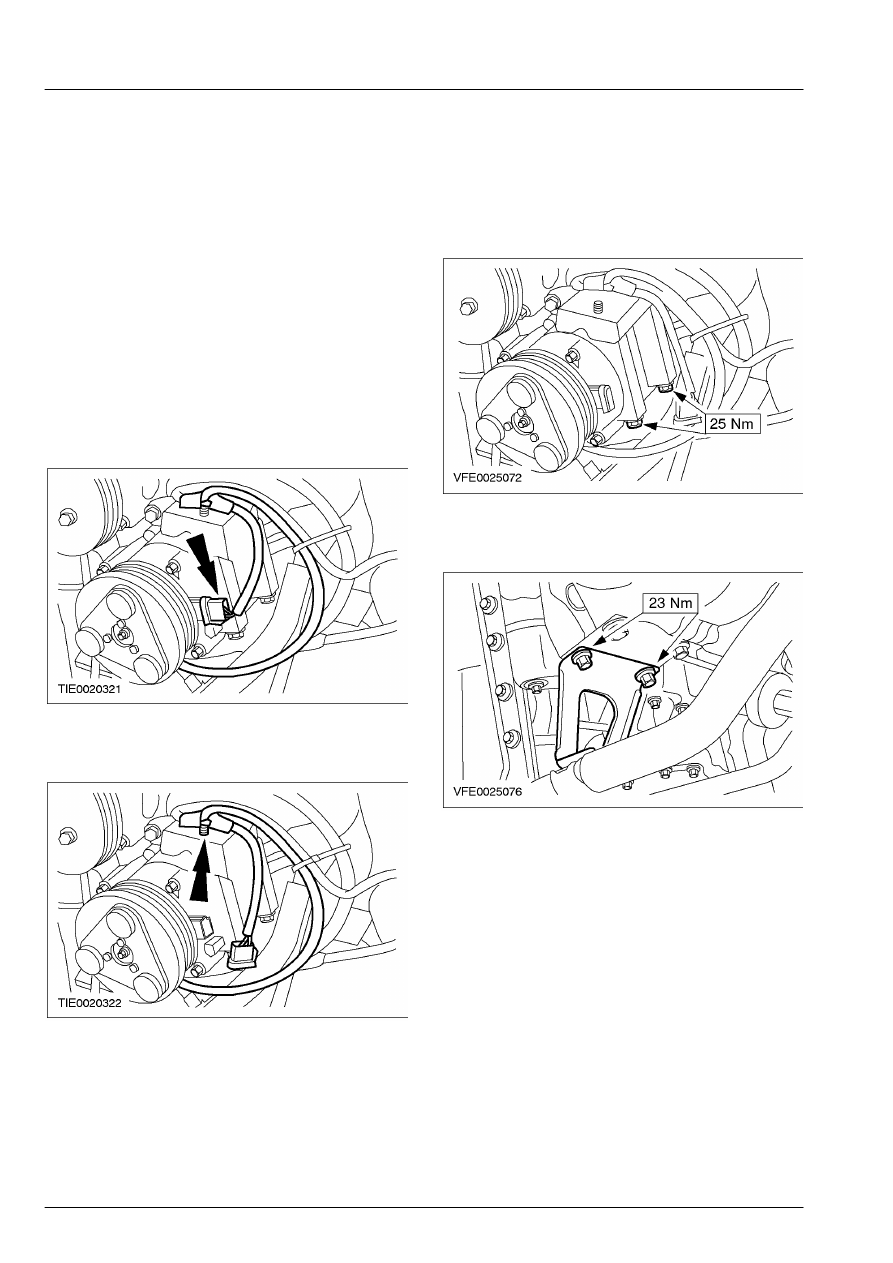

412-03A-8

Воздушное кондиционирование 412-03A-8



СНЯТИЕ И УСТАНОВКА



Компрессор системы воздушного кондиционирования (A/C) — 2.3L (34 626 0)



Снятие



1.  Слейте хладагент из системы воздушного

кондиционирования.    За дополнительной
информацией обратитесь к Разделу 412-00.

 2.  Снимите ремень привода аксессуаров.    За

дополнительной информацией обратитесь к
Разделу 303-05.

 3.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 4.  Рассоедините штекерный разъем муфты

компрессора A/C.









5.  Отсоедините жгут электропроводки

компрессора A/C от компрессора A/C.









6.  Выверните болты крепления компрессора

A/C.









7.  Отсоедините опорный кронштейн

магистрали хладагента от компрессора A/C.







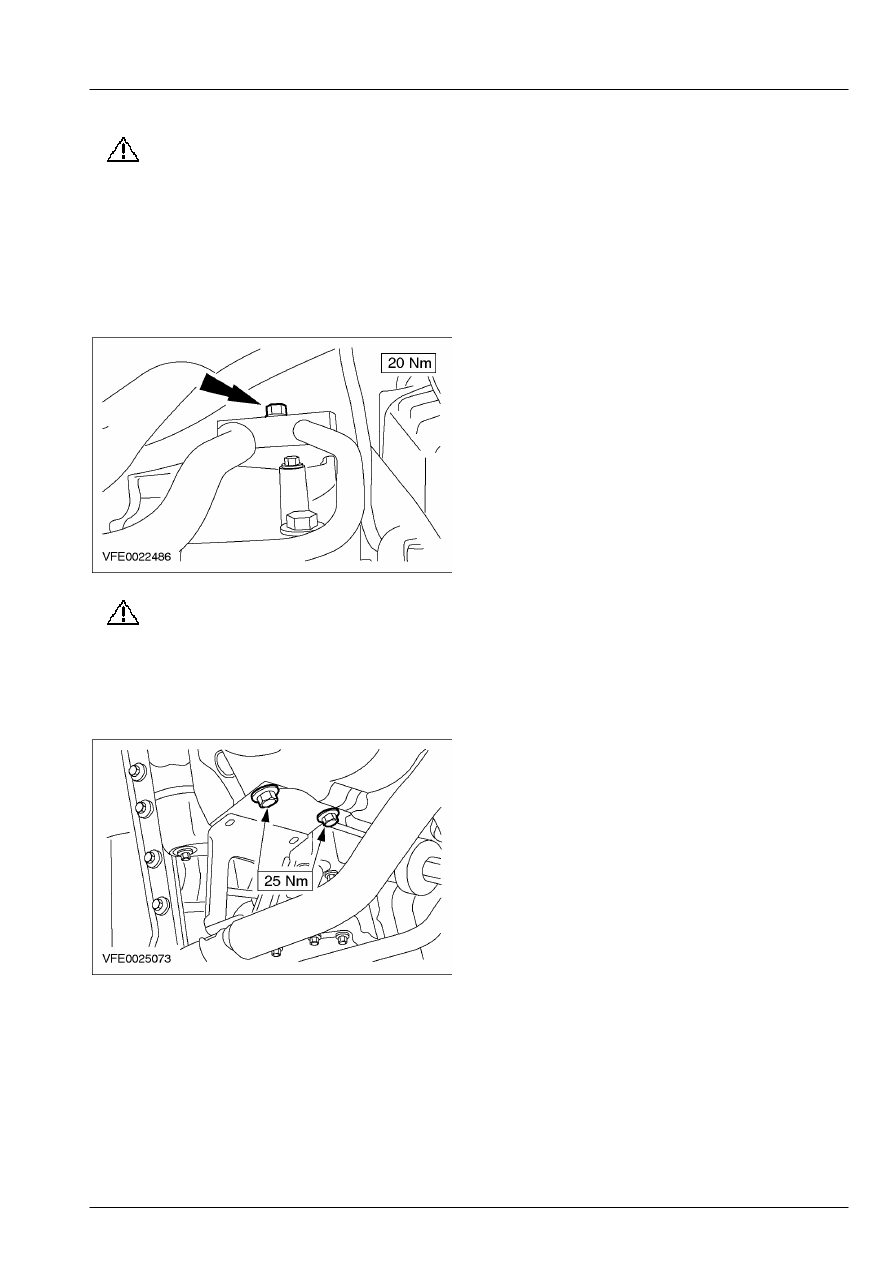

412-03A-9

Воздушное кондиционирование 412-03A-9



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

8.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

магистрали хладагента и  компрессор
A/C во избежание проникновения
внутрь грязи.

    Отсоедините магистрали хладагента от

компрессора A/C.

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.







9.

ПРЕДОСТЕРЕЖЕНИЕ: Перед снятием

болтов крепления  подоприте
компрессор A/C и закрепите его,  чтобы
предотвратить нагрузку магистралей
хладагента.

    Снимите компрессор A/C.







Установка

1. ПРИМЕЧАНИЕ: Установите новые

уплотнительные  кольца круглого сечения
магистрали  хладагента.

ПРИМЕЧАНИЕ: Перед установкой нанесите на
уплотнительные кольца круглого сечения
магистралей хладагента чистое охлаждающее
масло.
    Установите элементы на место, действуя  в

обратной последовательности.

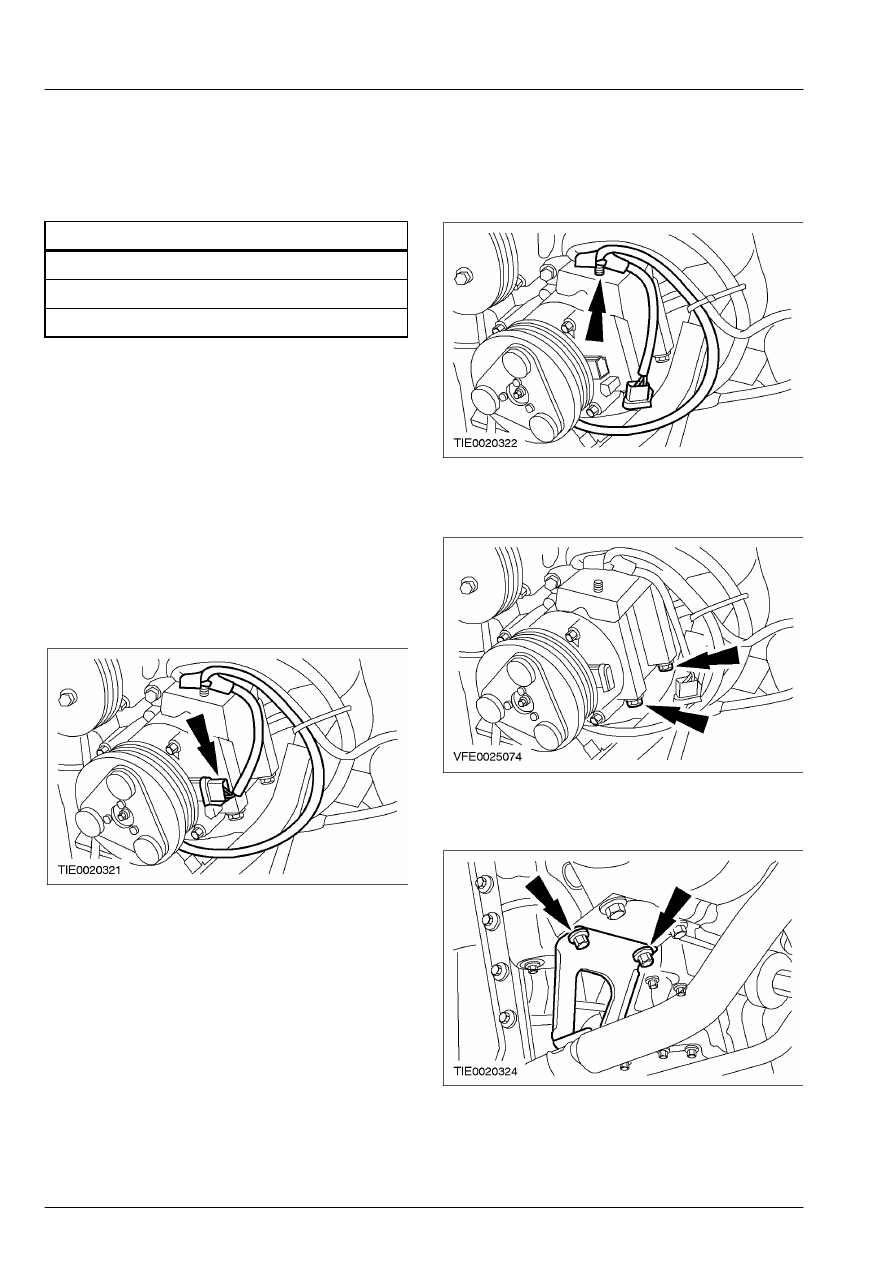

412-03A-10

Воздушное кондиционирование 412-03A-10



СНЯТИЕ И УСТАНОВКА



Муфта и электромагнитная катушка муфты (34 628 0)



Общее оборудование





Двухопорный съемник

Болт M6 x 30 мм

Шайба



Снятие

Все автомобили
 1.  Снимите ремень привода аксессуаров.    За

дополнительной информацией обратитесь к
Разделу 303-05.

Автомобили с двигателем 2.3L или 2.4L  Diesel
 2.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

Автомобили с двигателем 2.3L
 3.  Рассоедините штекерный разъем муфты

компрессора системы воздушного
кондиционирования (A/C).









4.  Отсоедините жгут электропроводки от

компрессора A/C.









5.  Выверните болты крепления компрессора

A/C.









6.  Отсоедините опорный кронштейн

магистрали хладагента от компрессора A/C.







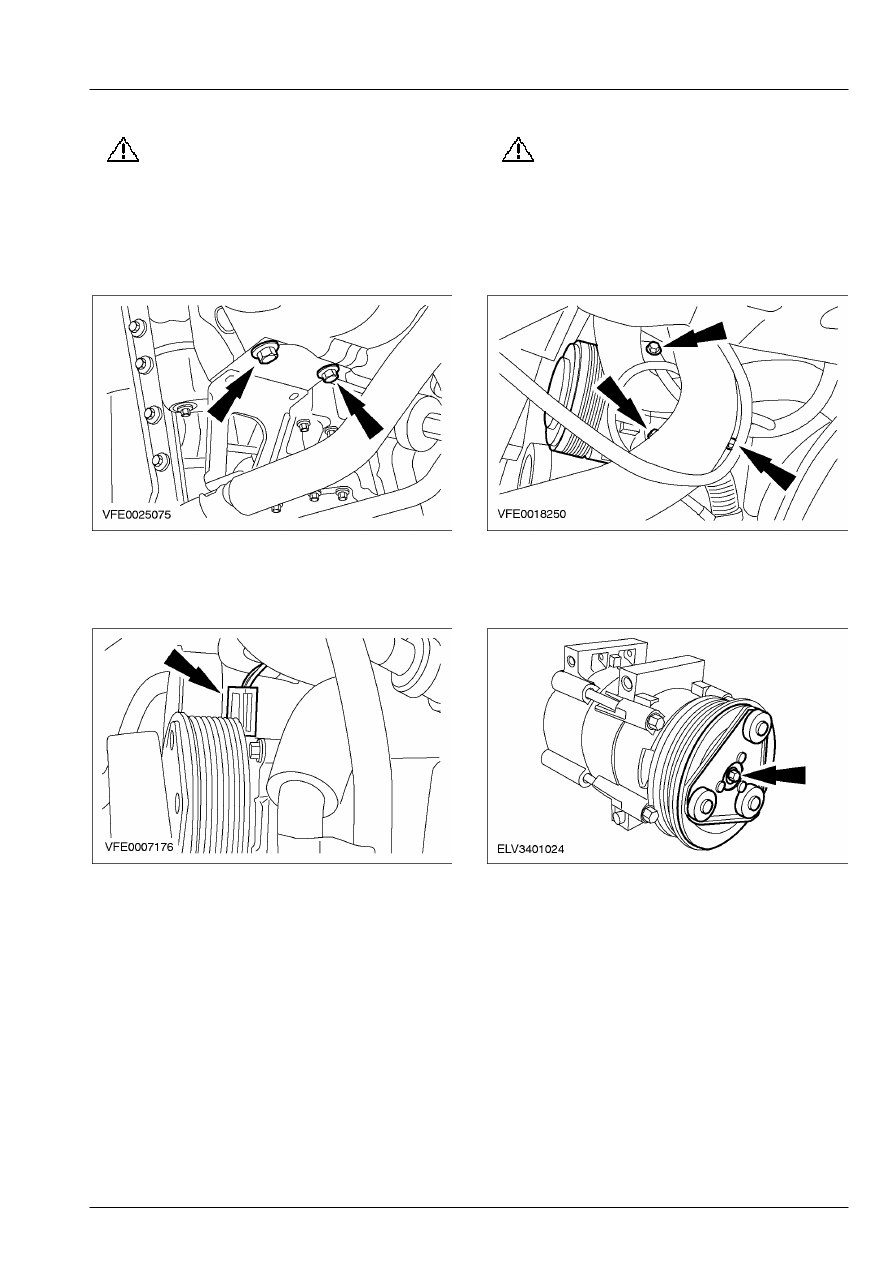

412-03A-11

Воздушное кондиционирование 412-03A-11



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

7.

ПРЕДОСТЕРЕЖЕНИЕ: Перед снятием

болтов крепления  подоприте
компрессор A/C и закрепите его,  чтобы
предотвратить нагрузку магистралей
хладагента.

    Отсоедините компрессор A/C от опорного

кронштейна.







Автомобили с двигателем 2.4L Diesel
 8.  Рассоедините штекерный разъем муфты

компрессора A/C.







9.

ПРЕДОСТЕРЕЖЕНИЕ: Перед снятием

болтов крепления  подоприте
компрессор A/C и закрепите его,  чтобы
предотвратить нагрузку магистралей
хладагента.

    Отсоедините компрессор A/C от опорного

кронштейна.







Все автомобили
  10.  Снимите приводной диск компрессора

A/C.
