412-02B-18

Дополнительное отопление 412-02B-18



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)

Сборка



1.  Установите элементы на место, действуя  в

обратной последовательности.

412-03A-1

Воздушное кондиционирование 412-03A-1



РАЗДЕЛ 412-03A Воздушное кондиционирование

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



412-03-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Воздушное кондиционирование......................................................................................................



412-03-3

ДИАГНОСТИКА И ПРОВЕРКИ





Воздушное кондиционирование......................................................................................................



412-03-5

СНЯТИЕ И УСТАНОВКА





Компрессор системы воздушного кондиционирования (A/C) — 2.0 л

дизель/2.4 л дизель ...................................................................................................

(34 626 0)



412-03-6



Компрессор системы воздушного кондиционирования (A/C) — 2.3L ................ (34 626 0)



412-03-8



Муфта и электромагнитная катушка муфты........................................................... (34 628 0)



412-03-10



Сердцевина испарителя............................................................................................. (34 622 0)



412-03-15



Жиклер испарителя.................................................................................................... (34 624 0)



412-03-16



Всасывающий накопитель ........................................................................................ (34 630 0)



412-03-19



Реле низкого давления............................................................................................... (34 629 0)



412-03-21



Реле высокого давления — 2.3L/2.4 л дизель ........................................................ (34 631 0)



412-03-22



Реле высокого давления — 2.0 л дизель ................................................................. (34 631 0)



412-03-23



Сердцевина конденсатора (холодильника) — В комплектацию автомобиля

входит: воздушный турборадиатор ........................................................................

(34 632 0)



412-03-24



Сердцевина конденсатора (холодильника) — В комплектацию автомобиля не

входит: воздушный турборадиатор ........................................................................

(34 632 0)



412-03-26



412-03A-2

Воздушное кондиционирование 412-03A-2



СПЕЦИФИКАЦИИ



Компрессор системы воздушного  кондиционирования (A/C)





Тип



Компрессор системы воздушного  кондиционирования (A/C)

FS10







Жиклер испарителя





Цвет



Жиклер испарителя

Красный цвет



Спецификации моментов затяжки



Наименование



Нм



фунт-фут



фунт-дюйм



Ниппельное соединение магистрали  хладагента и
компрессора системы  воздушного
кондиционирования (A/C)

20 15  -

Болты крепления компрессора системы  воздушного
кондиционирования (A/C)

25 18  -

Ниппельное соединение между  магистралью
хладагента и сердцевиной  испарителя

8 - 71

Ниппельные соединения между  магистралью
хладагента и сердцевиной  конденсатора

8 - 71

Ниппельные соединения между  магистралью
хладагента и всасывающим  накопителем

8 - 71

Реле выключения высокого давления 8

-

71

Реле выключения низкого давления 8

-

71

Болт крепления приводного диска  компрессора
системы воздушного  кондиционирования (A/C)

13 10  -

Нижний болт крепления опорного  кронштейна
радиатора

10 - 89

Болты крепления опорного кронштейна  радиатора 9

-

80

Болт крепления кронштейна  электродвигателя
стеклоочистителей  лобового стекла

12 9  -

Гайка крепления рычага  стеклоочистителя
лобового стекла

22 16  -

Болты крепления опорного кронштейна  магистрали
хладагента

23 17  -



412-03A-3

Воздушное кондиционирование 412-03A-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Воздушное кондиционирование



Система воздушного кондиционирования  (A/C)
имеет трубопровод с жиклером и  управляется

реле выключения низкого давления.  Используется
хладагент R134a.

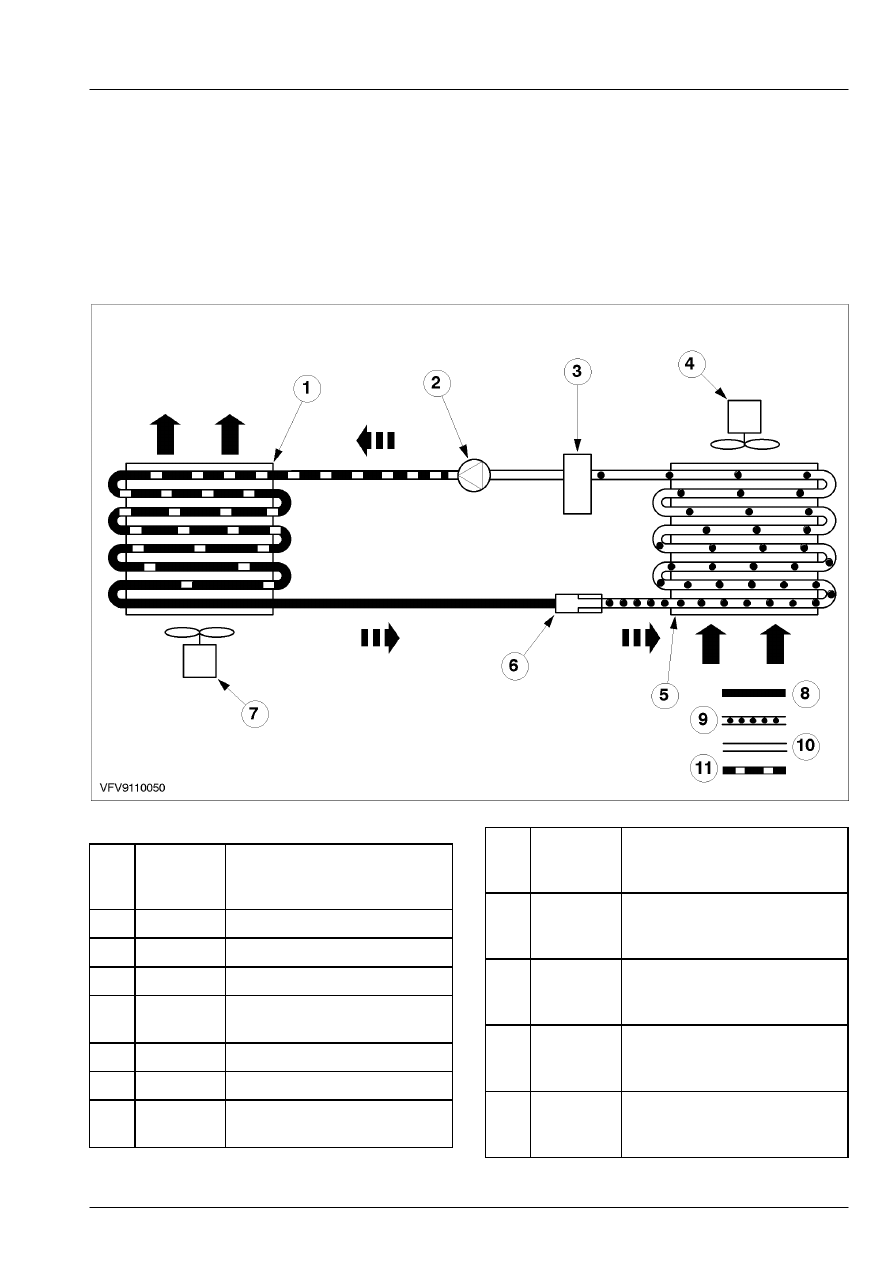

Контур хладагента






Поз.



№

Запасной

Части



Наименование



1 -

Сердцевина конденсатора

2 -

Компрессор

3 -

Всасывающий накопитель

4 -

Электродвигатель
вентилятора  обдува

5 -

Сердцевина испарителя

6 -

Жиклер испарителя

7 -

Электродвигатель
вентилятора  конденсатора

Поз.



№

Запасной

Части



Наименование



8 -

Сторона высокого давления,
жидкая  форма и теплое
состояние

9 -

Сторона низкого давления,
жидкая форма  и холодное
состояние

10 -

Сторона низкого давления,
газообразная  форма и
холодное состояние

11 -

Сторона высокого давления,
газообразная форма и горячее
состояние



Компрессор A/C (2) приводится в движение
двигателем.  Компрессор берет газообразный
