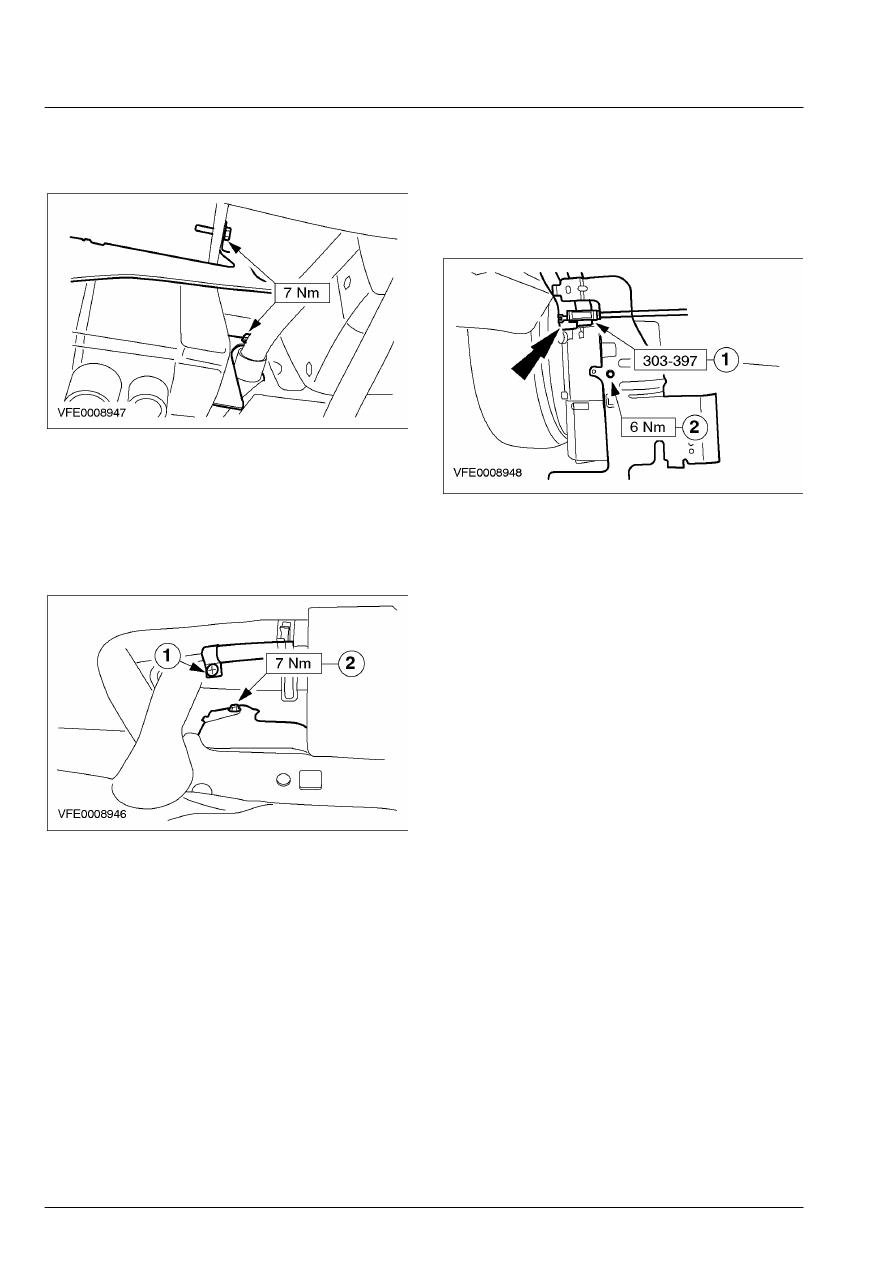

412-02B-10

Дополнительное отопление 412-02B-10



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



7.  Выверните болты крепления кронштейна

дополнительного отопителя.









8.  Отсоедините дополнительный отопитель  в

сборе с кронштейном с кузова  автомобиля.

       1. Отсоедините шланг подачи топлива.
       2. Выверните болт.
        •  Приподнимите сборку вверх, чтобы

отсоединить ее.









9.  Снимите дополнительный отопитель.

       1. Используя специальный инструмент,

отсоедините шланги охлаждающей
жидкости.

       2. Выверните болт.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.

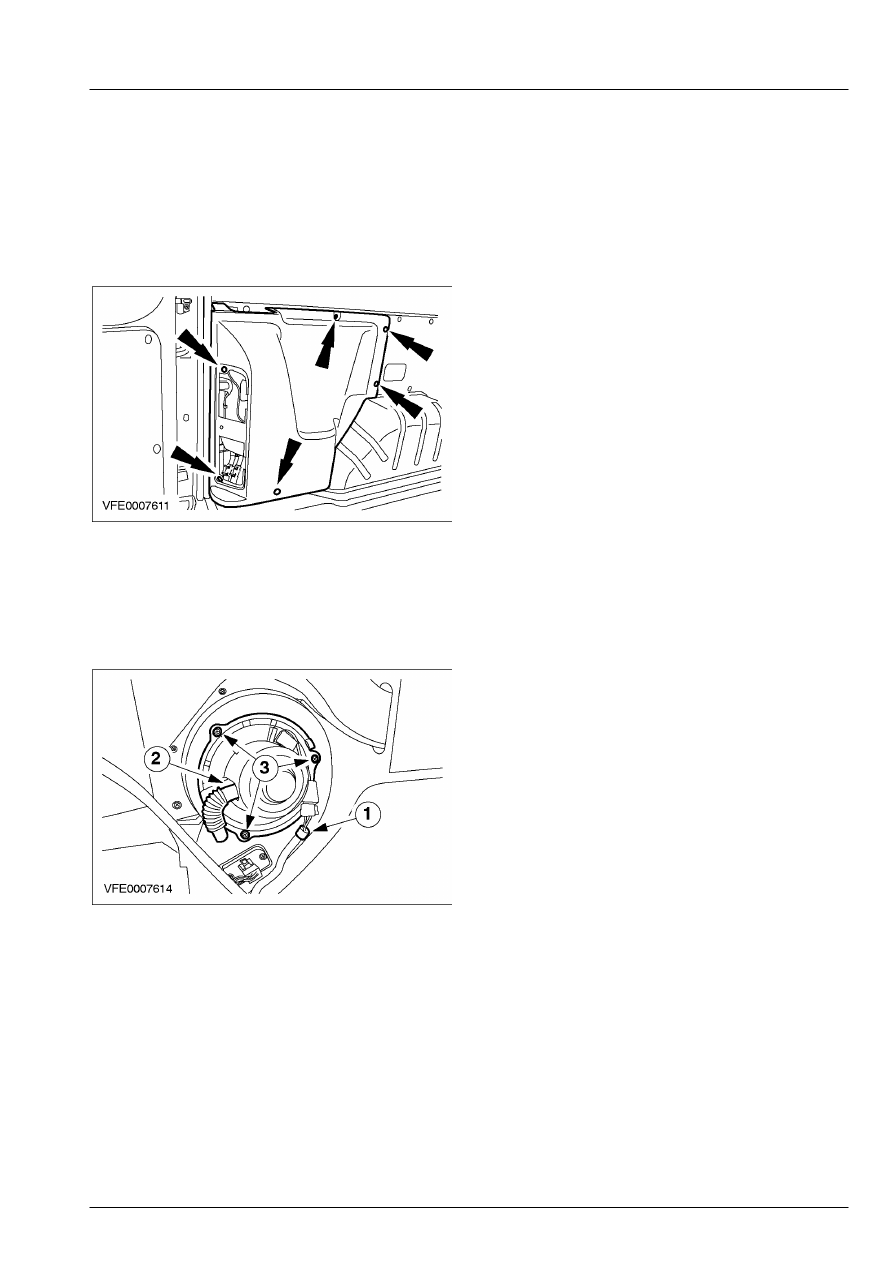

412-02B-11

Дополнительное отопление 412-02B-11



СНЯТИЕ И УСТАНОВКА



Электродвигатель дополнительного вентилятора обдува



Снятие



1.  Снимите панель отделки багажного

отделения.









2.  Снимите электродвигатель вентилятора

обдува.

       1. Рассоедините электрический разъем.
       2. Отсоедините шланг охлаждения  резистора.
       3. Выверните болты.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.

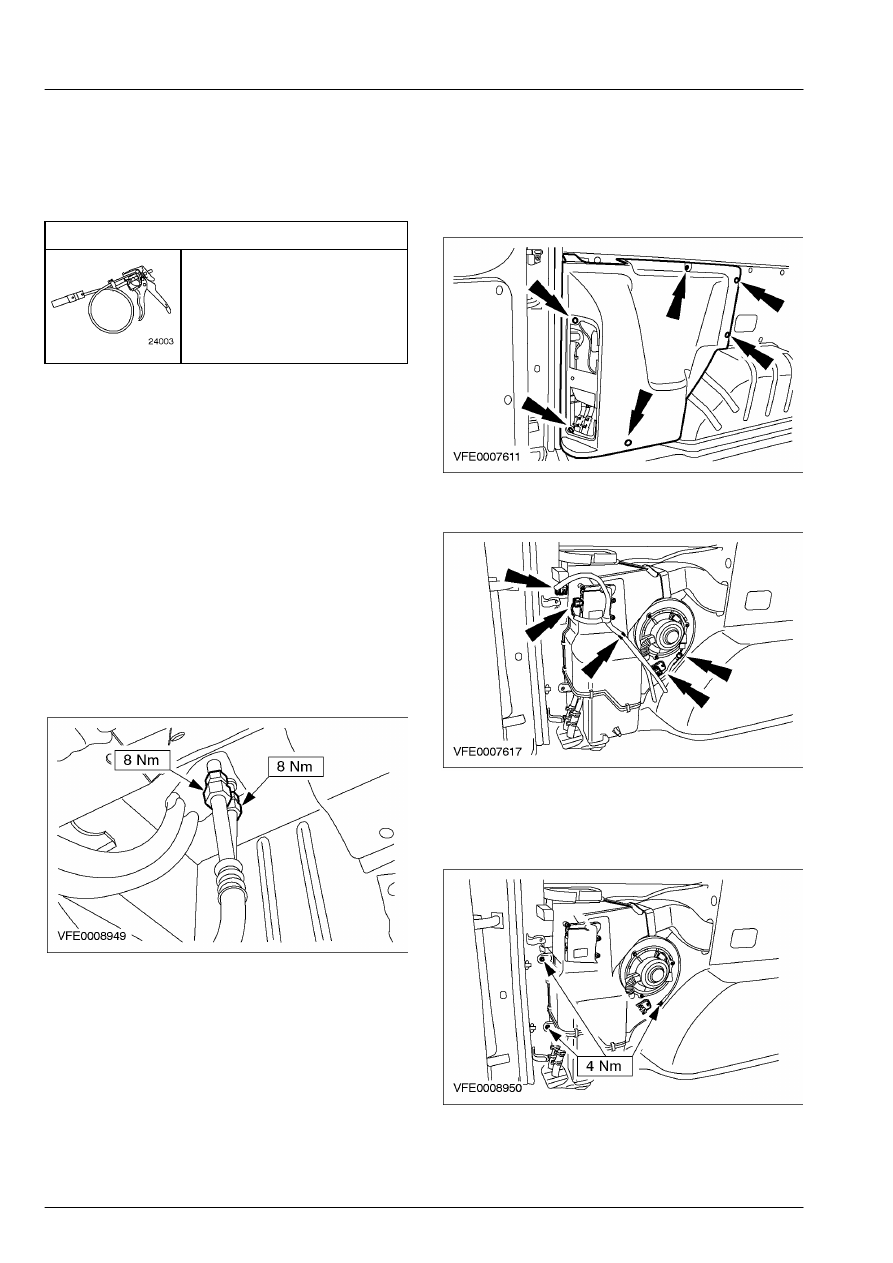

412-02B-12

Дополнительное отопление 412-02B-12



СНЯТИЕ И УСТАНОВКА



Корпус дополнительного отопителя (универсального действия)



Специальный инструмент





Приспособление для снятия/
установки  хомутов шлангов
охлаждающей жидкости
303-397 (24-003)



Снятие

Все автомобили
 1.  Слейте охлаждающую жидкость из системы

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

Автомобили с системой воздушного
кондиционирования
 2.  Слейте хладагент из системы воздушного

кондиционирования.    За дополнительной
информацией обратитесь к Разделу 412-00.

 3.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 4.  Отсоедините магистрали хладагента от

сердцевины испарителя.









5.  Опустите автомобиль.

Все автомобили
 6.  Снимите панель отделки багажного

отделения.









7.  Рассоедините электрические  разъемы.









8.  Отсоедините корпус дополнительного

отопителя.

        •  Отсоедините воздуховод.

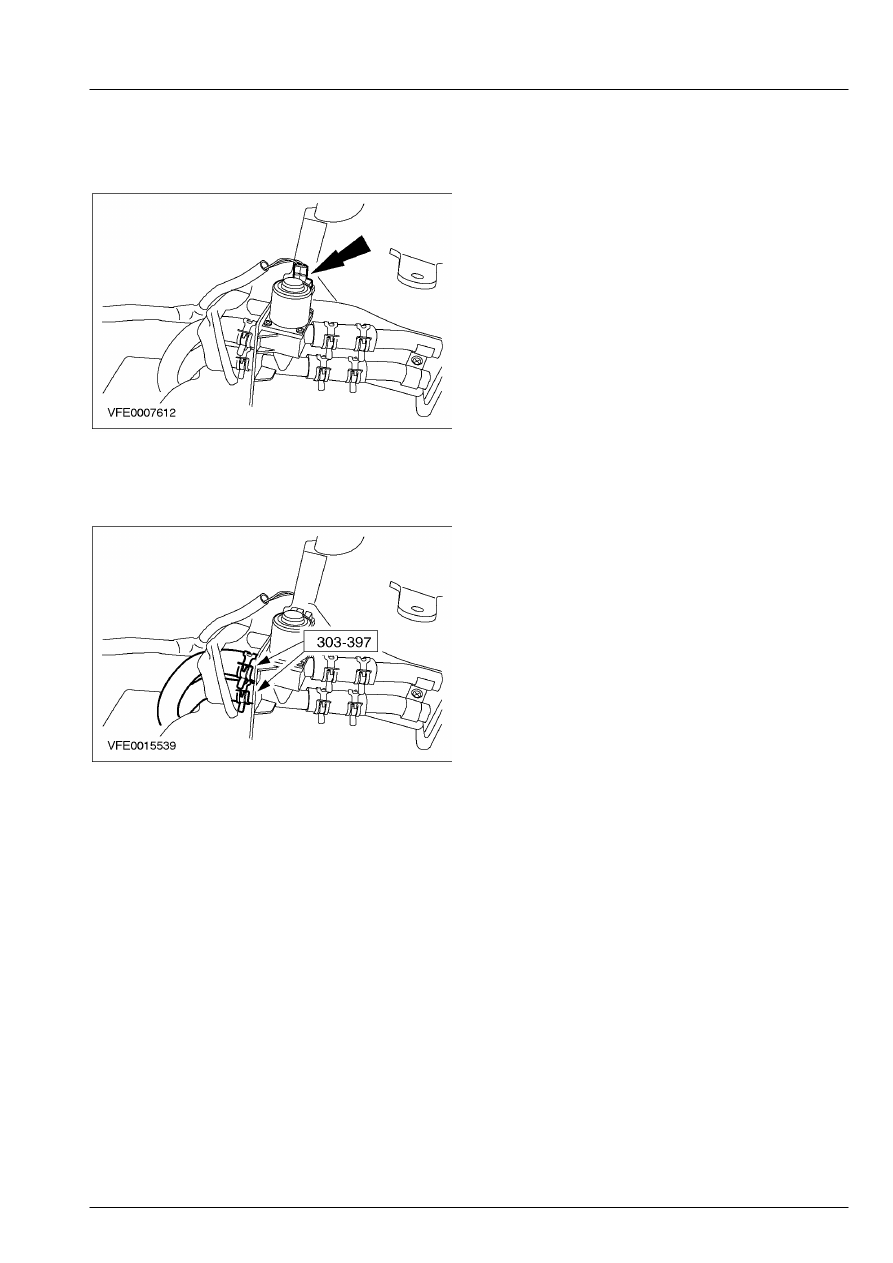

412-02B-13

Дополнительное отопление 412-02B-13



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



9.  Рассоедините штекерный разъем клапана

управления отопителем.









10.  Используя специальный инструмент,

отсоедините шланги отопителя от корпуса
дополнительного отопителя.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.
