Дополнительное отопление 412-02B-6



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

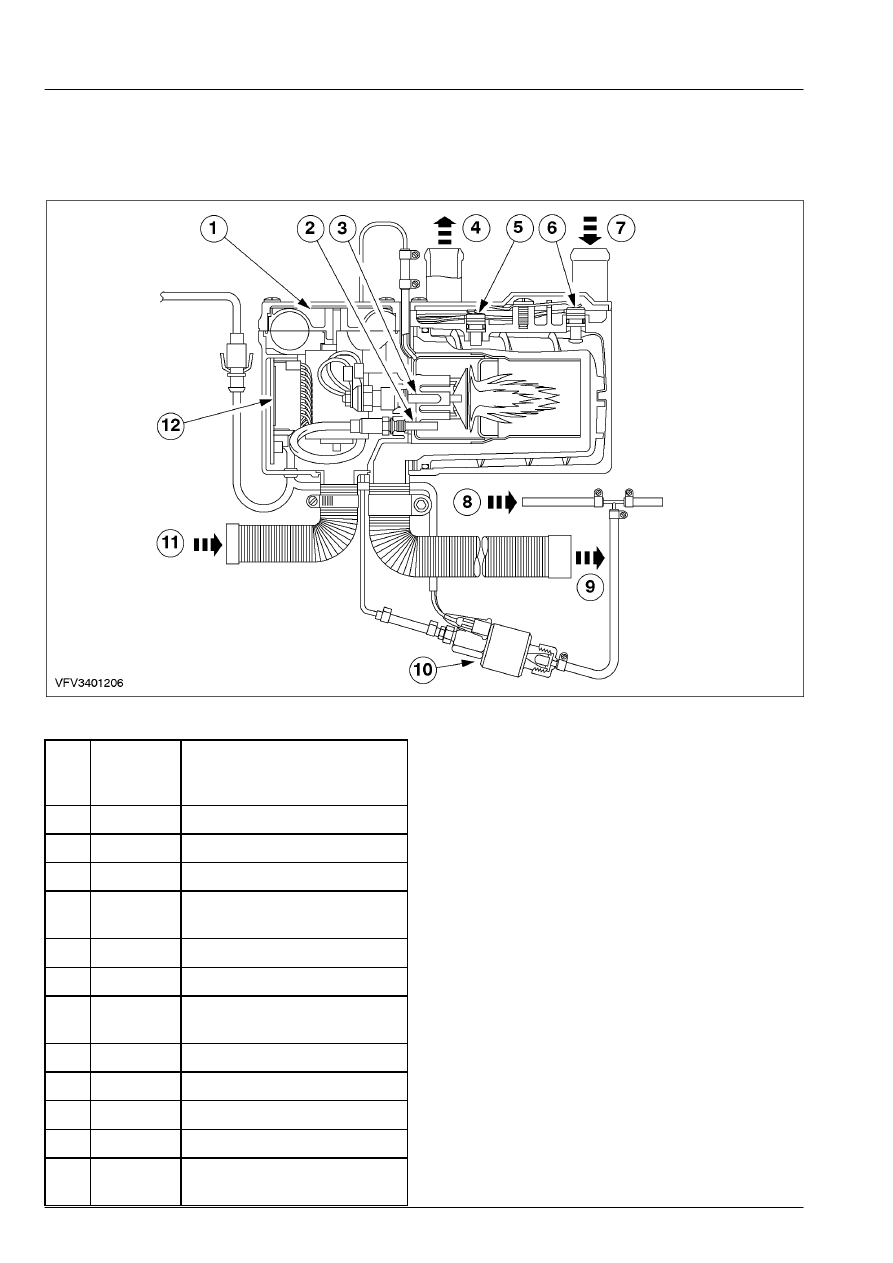

Дополнительный отопитель  (автоматического действия) в разрезе






Поз.



№

Запасной

Части



Наименование



1 -

Вентилятор

2 -

Датчик пламени

3 -

Свеча подогрева

4 -

Выпуск охлаждающей
жидкости

5 -

Датчик температуры

6 -

Датчик перегрева

7 -

Впуск охлаждающей
жидкости

8 -

Возвратный топливопровод

9 -

Отработавший газ

10 -

Насос впрыскивания топлива

11 -

Воздухозаборник

12 -

Электронный блок
управления



412-02B-7

Дополнительное отопление 412-02B-7



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Дополнительный отопитель (универсального действия)



Осмотр и проверка

 1.  Проверьте жалобу клиента, задействовав

систему.

 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

 3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если проблема визуально не очевидна,

проверьте признак неисправности и
обратитесь к WDS/ FDS 2000.

Таблица признаков неисправности



Pinpoint-тесты



Проверки элементов



412-02B-8

Дополнительное отопление 412-02B-8



ДИАГНОСТИКА И ПРОВЕРКИ



Дополнительный отопитель (автоматического действия)



Осмотр и проверка


 1.  Проверьте жалобу клиента, задействовав

систему.

 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

 3.  Если очевидная причина выявленной Вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если проблема визуально не очевидна,

проверьте признак неисправности и
обратитесь к WDS/FDS 2000.

Таблица признаков неисправности



Pinpoint-тесты



Проверки элементов



412-02B-9

Дополнительное отопление 412-02B-9



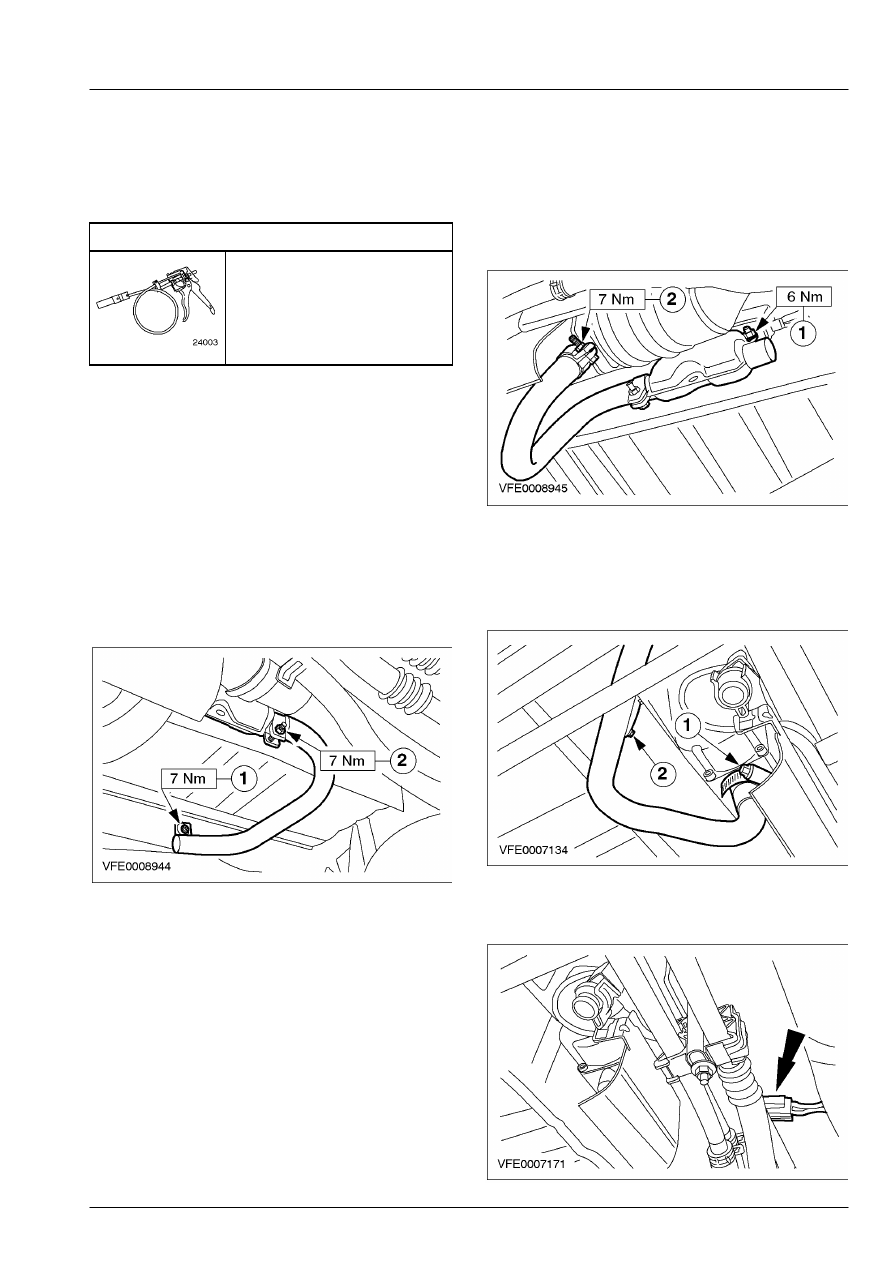

СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Дополнительный отопитель (автоматического действия)



Специальный инструмент





Приспособление для снятия/
установки  хомутов шлангов
охлаждающей жидкости
303-397 (24-003)



Снятие



1.  Слейте охлаждающую жидкость из системы

охлаждения.    За дополнительной
информацией обратитесь к Разделу 303-03.

 2.  Поднимите и подоприте автомобиль.    За

дополнительной информацией обратитесь к
Разделу 100-02.

 3.  Снимите выпускную трубу

дополнительного отопителя.

       1. Выверните болт.
       2. Отпустите зажим.









4.  Снимите глушитель дополнительного

отопителя.

       1. Снимите гайку.
       2. Отпустите зажим.









5.  Снимите трубопровод воздухозабора

дополнительного отопителя.

       1. Отпустите зажим.
       2. Отсоедините трубопровод от  кронштейна.









6.  Рассоедините штекерный разъем

дополнительного отопителя.
