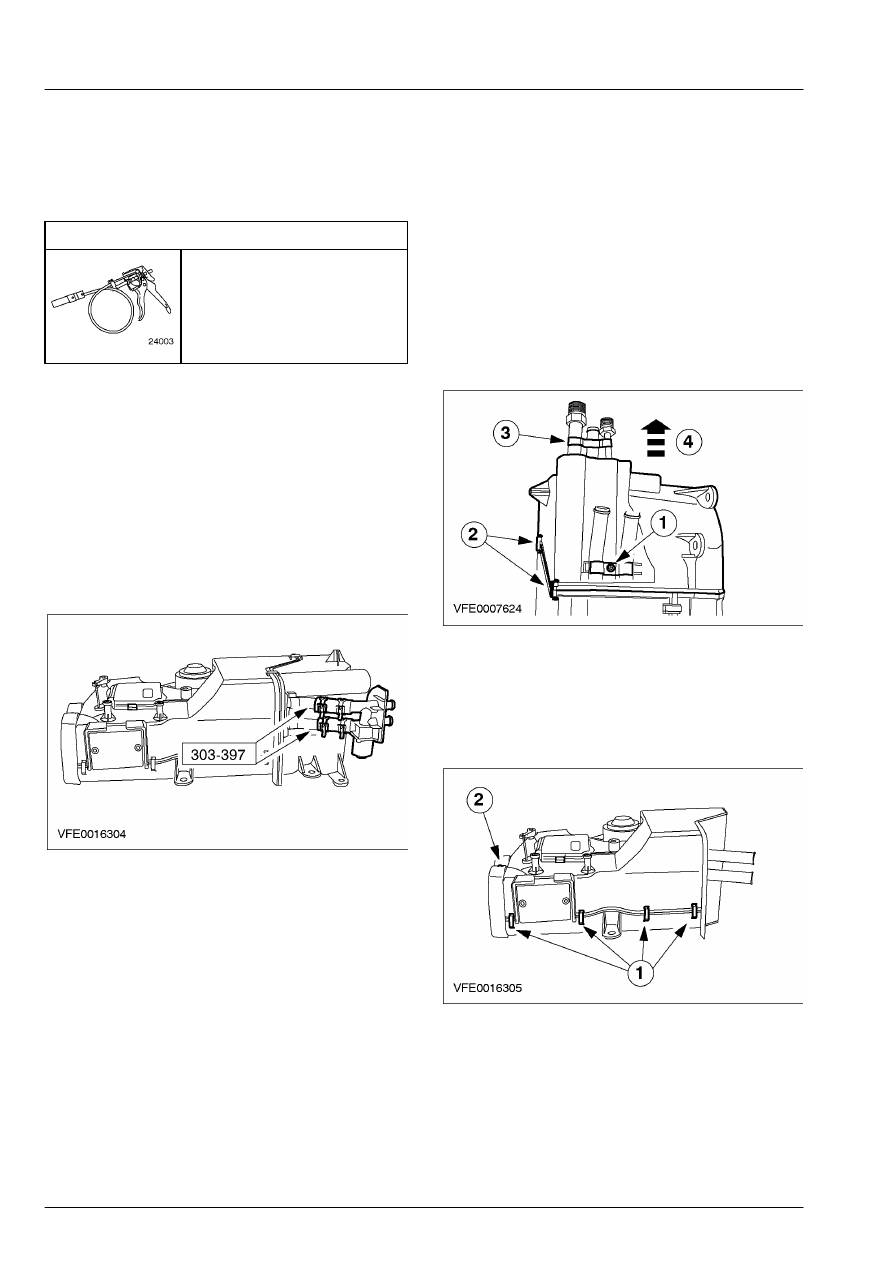

412-02B-14

Дополнительное отопление 412-02B-14



СНЯТИЕ И УСТАНОВКА



Сердцевина дополнительного отопителя (универсального действия)



Специальный инструмент





Приспособление для снятия/
установки  хомутов шлангов
охлаждающей жидкости
303-397 (24-003)



Снятие



1.  Снимите корпус дополнительного

отопителя.

За дополнительной

информацией обратитесь к главе Корпус
дополнительного отопителя имеющейся в
этом разделе.



 2.  Используя специальный инструмент,

отсоедините шланги отопителя и снимите
клапан управления дополнительным
отопителем.









3.  Снимите нижнюю секцию корпуса

дополнительной системы управления
микроклиматом.

       1. Выверните болт.
       2. Снимите семь зажимов.
       3. Снимите опорный кронштейн магистрали

хладагента.

       4. Отделите нижнюю секцию корпуса

дополнительной системы управления
микроклиматом.









4.  Отделите верхнюю секцию корпуса

дополнительной системы управления
микроклиматом.

       1. Снимите семь зажимов.
       2. Снимите прокладку.







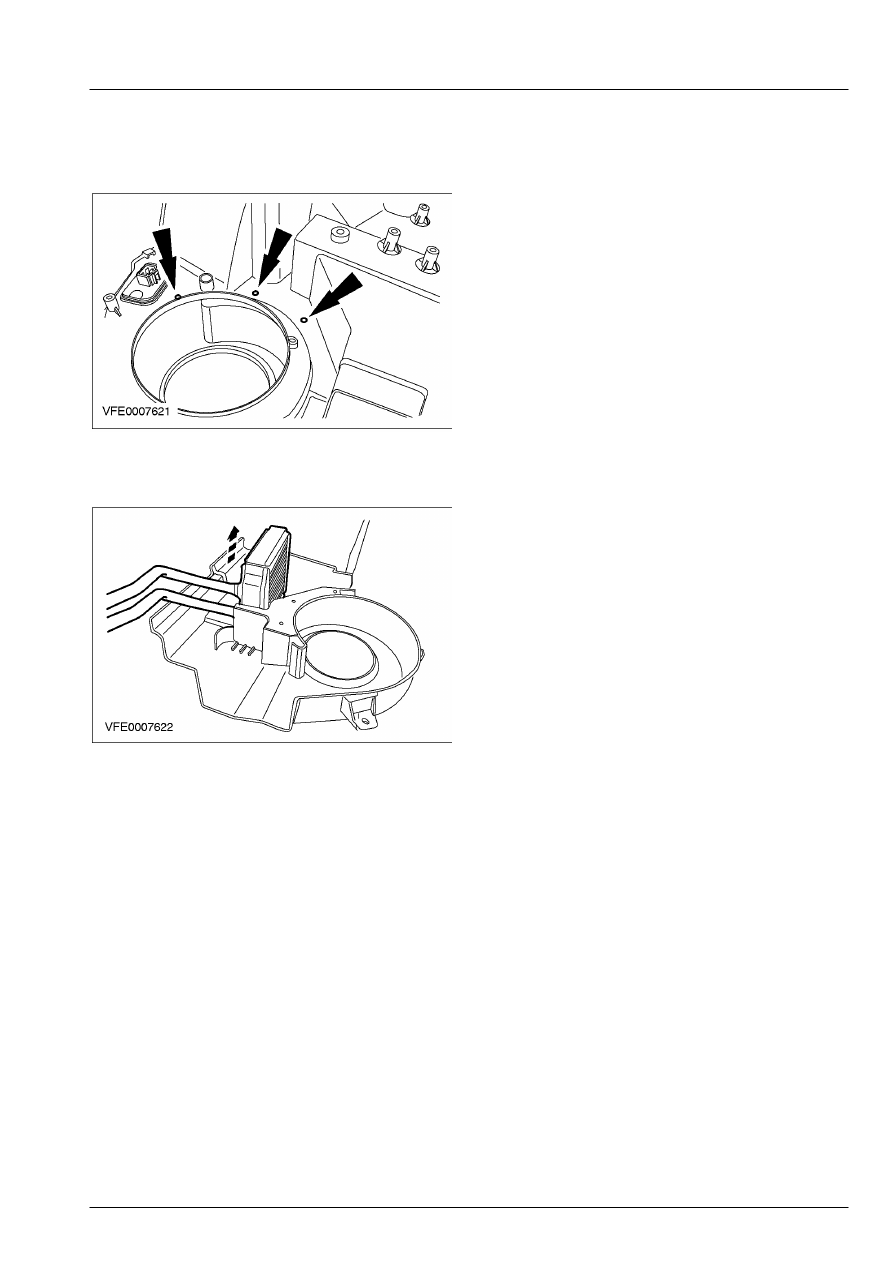

412-02B-15

Дополнительное отопление 412-02B-15



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



5.  Разберите верхнюю секцию сердцевины

дополнительного отопителя.









6.  Снимите сердцевину дополнительного

отопителя.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.

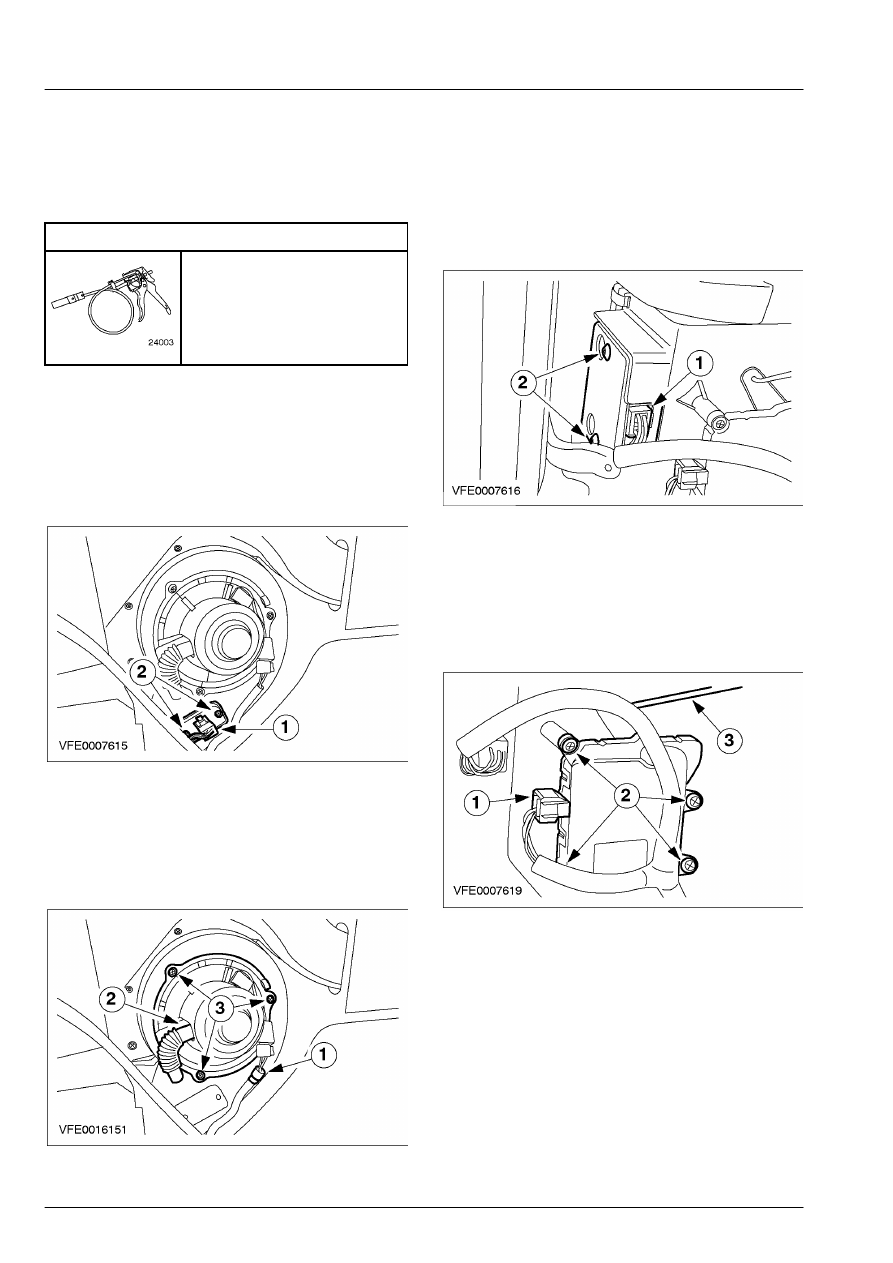

412-02B-16

Дополнительное отопление 412-02B-16



РАЗБОРКА И СБОРКА



РАЗБОРКА И СБОРКА

Корпус дополнительного отопителя (универсального действия)



Специальный инструмент





Приспособление для снятия/
установки  хомутов шлангов
охлаждающей жидкости
303-397 (24-003)



Разборка



1.  Снимите резистор электродвигателя

вентилятора.

       1. Рассоедините электрический разъем.
       2. Выверните болты.









2.  Снимите электродвигатель вентилятора

обдува.

       1. Рассоедините электрический разъем.
       2. Отсоедините шланг охлаждения  резистора.
       3. Выверните болты.









3.  Снимите модуль клапана управления

дополнительным отопителем.

       1. Рассоедините электрический разъем.
       2. Выверните болты.









4.  Снимите исполнительное устройство

смесительной заслонки.

       1. Рассоедините электрический разъем.
       2. Выверните болты.
       3. Отсоедините привод исполнительного

устройства.

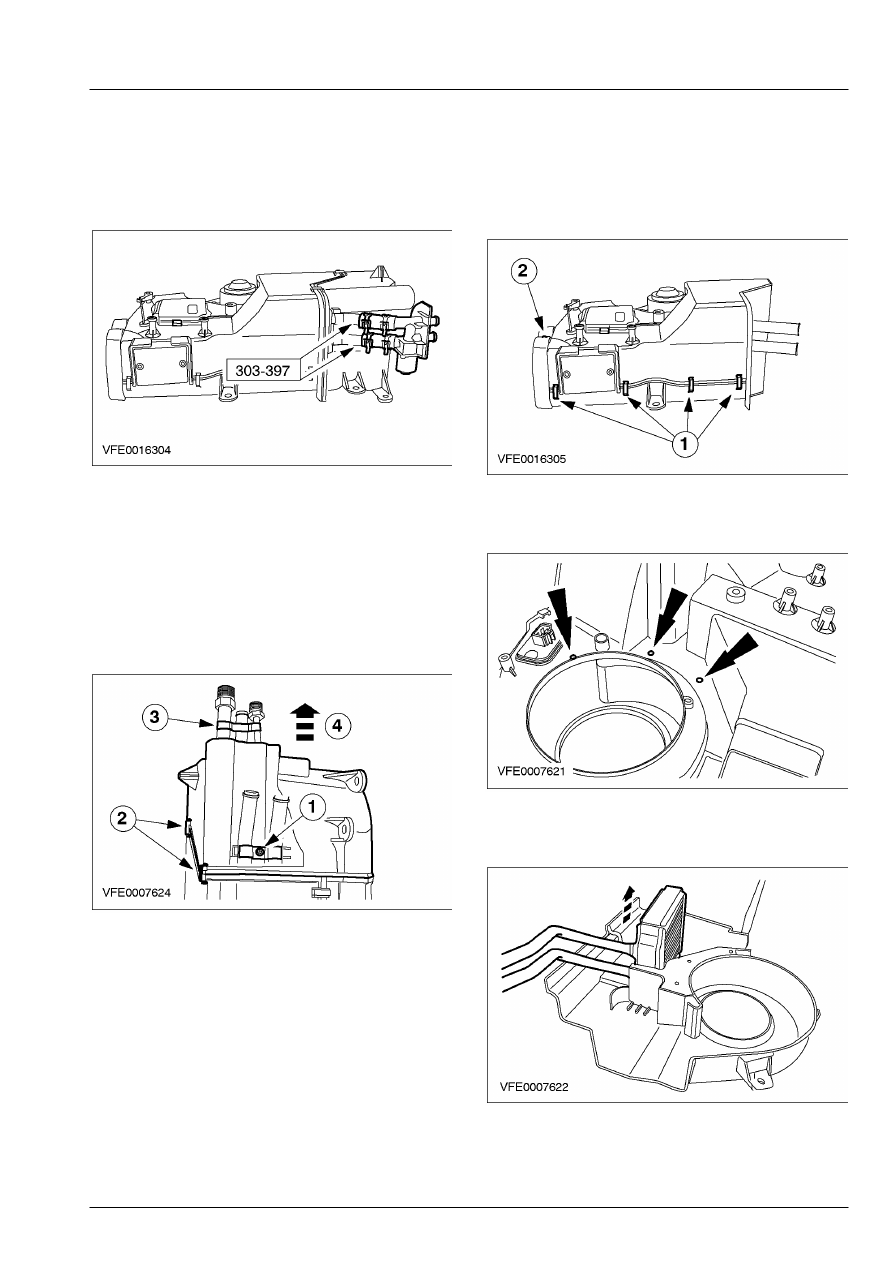

412-02B-17

Дополнительное отопление 412-02B-17



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)



5.  Используя специальный инструмент,

отсоедините шланги отопителя и снимите
клапан управления дополнительным
отопителем.









6.  Снимите нижнюю секцию корпуса

дополнительного отопителя.

       1. Выверните болт.
       2. Снимите семь зажимов.
       3. Снимите опорный кронштейн магистрали

хладагента.

       4. Отделите нижнюю секцию корпуса

дополнительного отопителя.









7.  Снимите сердцевину испарителя.

 8.  Отделите верхнюю секцию корпуса

дополнительного отопителя.

       1. Снимите семь зажимов.
       2. Снимите прокладку.









9.  Разберите корпус дополнительного

отопителя.









10.  Снимите сердцевину дополнительного

отопителя.
