Ford Transit (2001 год). Руководство - часть 452

412-03A-16

Воздушное кондиционирование 412-03A-16



СНЯТИЕ И УСТАНОВКА



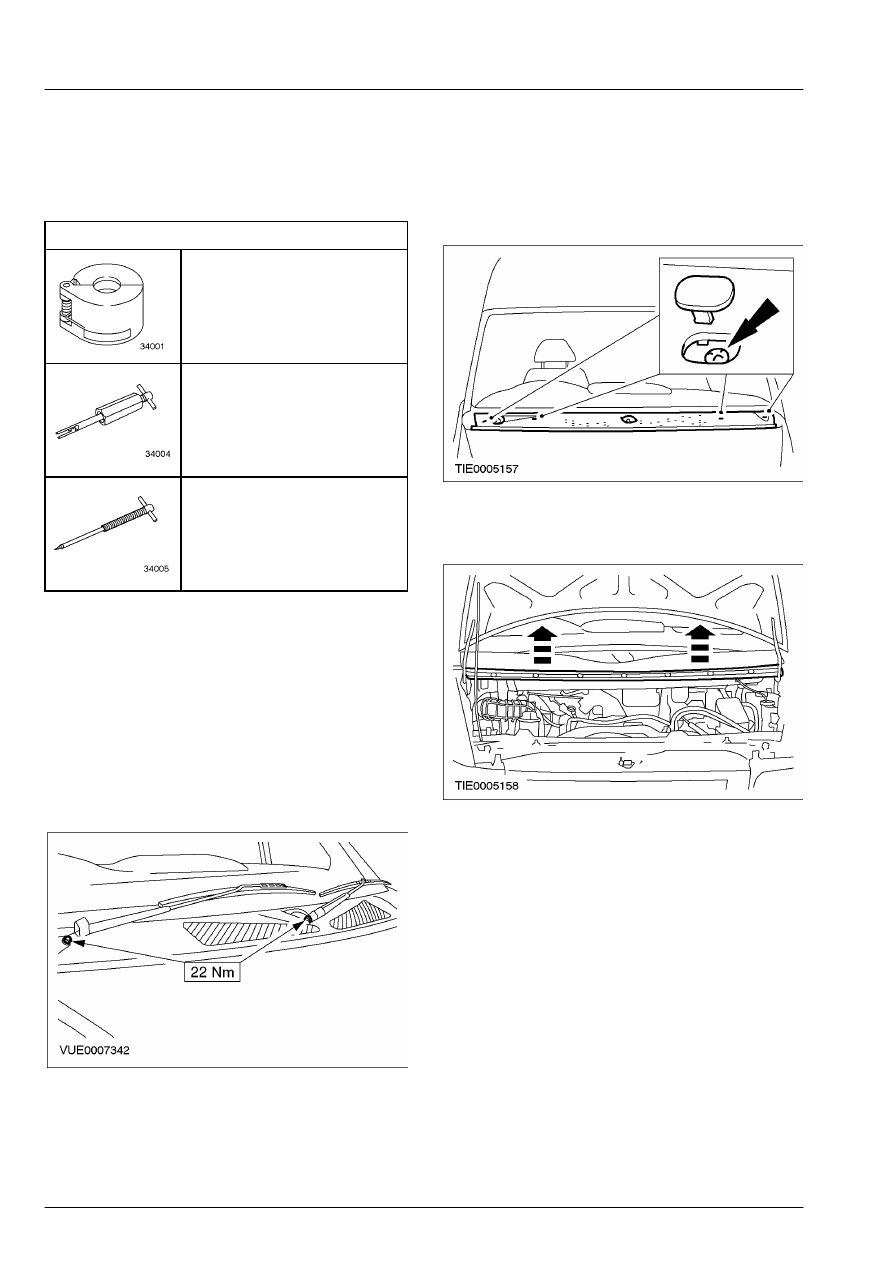

Жиклер испарителя (34 624 0)



Специальный инструмент





Инструмент для
рассоединения муфты с
подпружиненным замком на
1/2 дюйма (голубой  цвет)
412-027 (34-001)



Приспособление для снятия/
установки  жиклера
412-034 (34-004)



Съемник поврежденного
жиклера
412-035 (34-005)



Снятие



1.  Слейте хладагент из системы воздушного

кондиционирования.    За дополнительной
информацией обратитесь к Разделу 412-00.

2. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

электродвигатель очистителей лобового  стекла
находится в нерабочем положении.

    Снимите рычаги очистителей лобового

стекла.









3.  Снимите верхние винты крепления панели

капота.

        •  Снимите крышки винтов.









4.  Поднимите капот.

 5.  Снимите уплотнение капота.







412-03A-17

Воздушное кондиционирование 412-03A-17



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

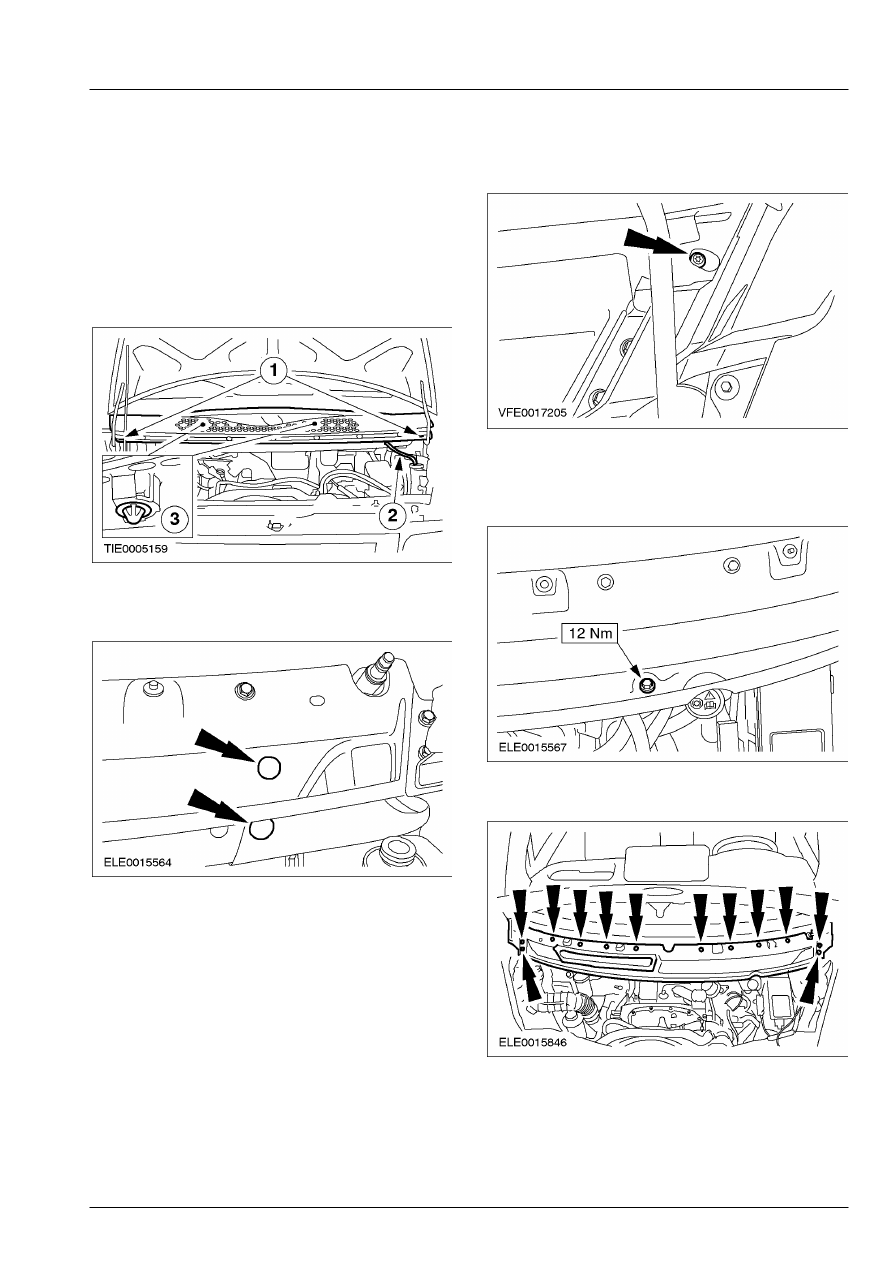

6. ПРИМЕЧАНИЕ: Трубопровод бачка

омывателя лобового  стекла проходит через
панель кузова.

    Снимите панель капота.
       1. Выверните нижние винты крепления.
       2. Отсоедините шланг омывателя лобового

стекла.

       3. Отсоедините зажимы.









7.  Снимите зажимы крепления трубопровода

слива воды.









8.  Выверните нижние болты крепления

наружной панели отделки стойки "А".









9.  Выверните болт крепления кронштейна

электродвигателя очистителей лобового
стекла.









10.  Снимите панель слива воды.







412-03A-18

Воздушное кондиционирование 412-03A-18



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



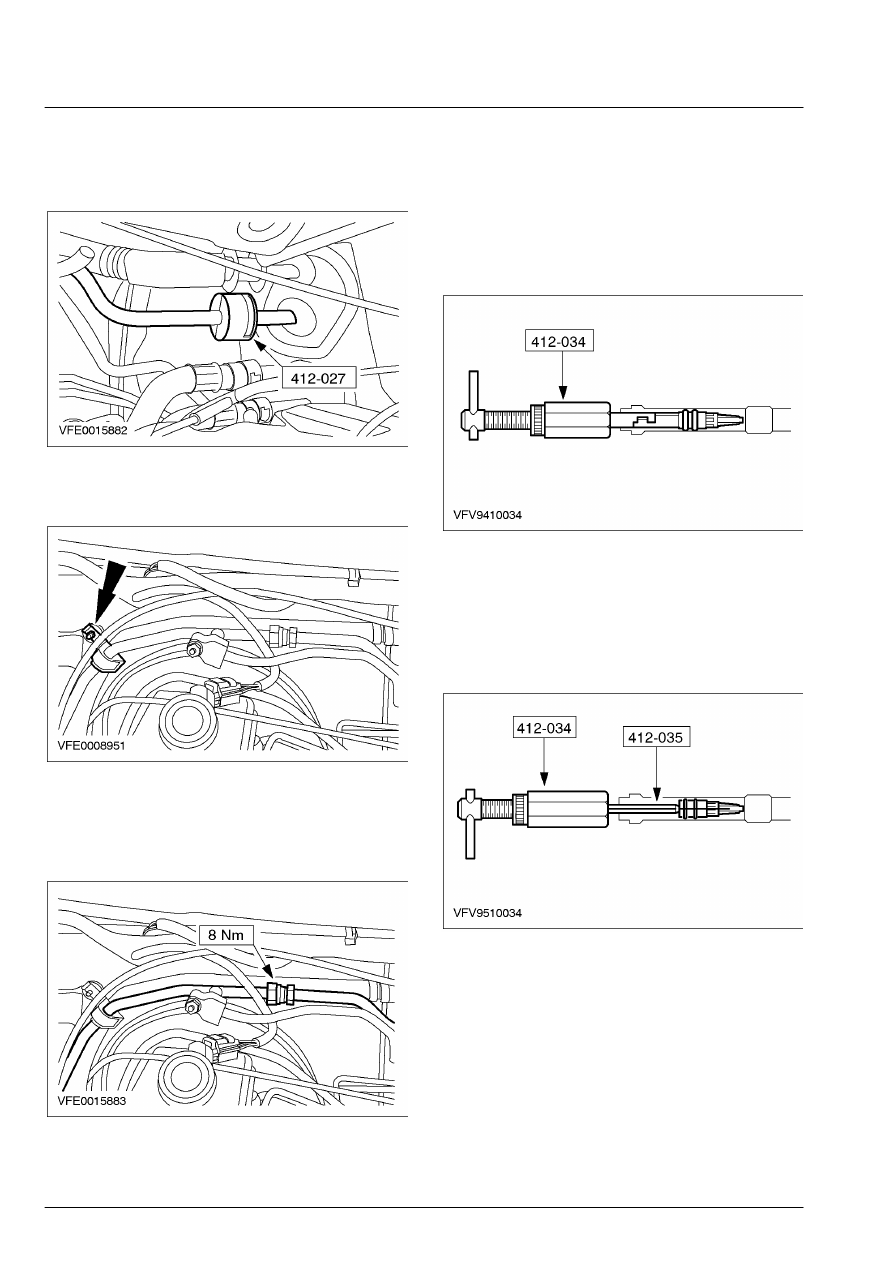

11.  Используя специальный инструмент,

отсоедините магистраль хладагента от
сердцевины испарителя.









12.  Отсоедините опорный кронштейн

магистрали хладагента.









13.  Рассоедините магистраль  хладагента.

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.









14.  Используя специальный инструмент,

снимите жиклер сердцевины испарителя.

        •  Направьте инструмент в трубопровод и

подцепите им жиклер сердцевины
испарителя.

        •  Поверните инструмент по часовой  стрелке

и вытяните жиклер сердцевины  испарителя.







15. ПРИМЕЧАНИЕ: Необходимо только в том

случае, если  жиклер сердцевины испарителя
сломан.

    Используя специальные инструменты,

снимите сломанный жиклер сердцевины
испарителя.







Установка

1. ПРИМЕЧАНИЕ: Установите новые

уплотнительные  кольца круглого сечения
магистрали  хладагента.

ПРИМЕЧАНИЕ: Перед установкой нанесите на
уплотнительные кольца круглого сечения
магистралей хладагента чистое охлаждающее
масло.
    Установите элементы на место, действуя  в

обратной последовательности.

412-03A-19

Воздушное кондиционирование 412-03A-19



СНЯТИЕ И УСТАНОВКА



Всасывающий накопитель (34 630 0)



Снятие

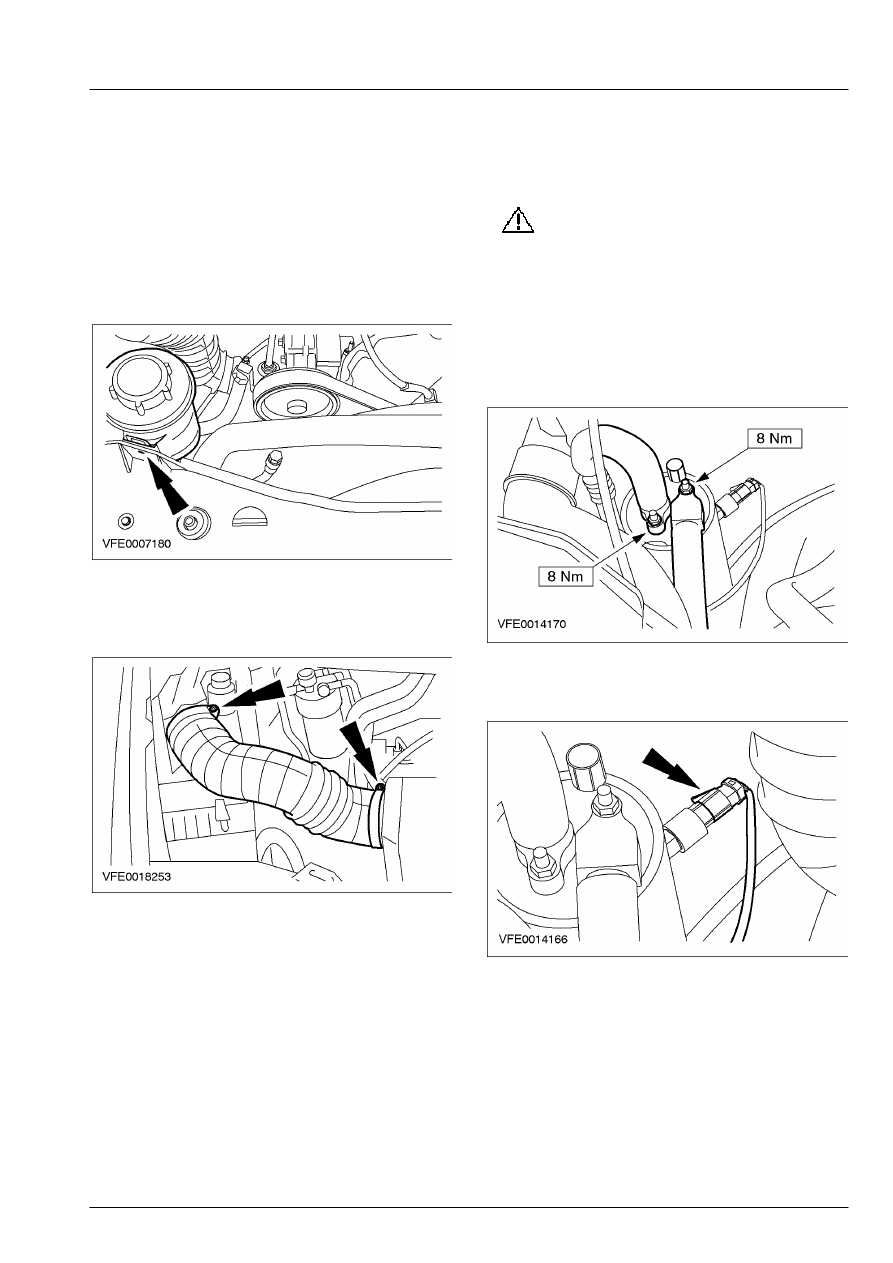

Автомобили с двигателем 2.3L или 2.4L  Diesel
 1.  Отсоедините бачок рабочей жидкости

усилителя рулевого управления и
расположите его в стороне.







Все автомобили
 2.  Снимите выпускной трубопровод

воздушного фильтра.









3.  Слейте хладагент из системы воздушного

кондиционирования.    За дополнительной
информацией обратитесь к Разделу 412-00.

4.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите

магистрали хладагента и
всасывающий накопитель, чтобы
предотвратить проникновение грязи.

    Отсоедините магистрали хладагента от

всасывающего накопителя.

        •  Отбракуйте уплотнительные кольца

круглого сечения за их дальнейшей
ненадобностью.









5.  Рассоедините штекерный разъем реле

выключения низкого давления.
