412-03B-13

Дополнительная система управления микроклиматом 412-03B-13



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)

Сборка



1.  Установите элементы на место, действуя  в

обратной последовательности.

412-04-1

Элементы управления 412-04-1



РАЗДЕЛ 412-04 Элементы управления

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Элементы управления ......................................................................................................................



412-04-2

ДИАГНОСТИКА И ПРОВЕРКИ





Элементы управления ......................................................................................................................



412-04-3

СНЯТИЕ И УСТАНОВКА





Органы управления микроклиматом в сборе.......................................................... (34 300 0)



412-04-4



Привод смесительной заслонки впускаемого воздуха — В комплектацию автомобиля

входит: воздушное кондиционирование .......................................................................................



412-04-7



Привод смесительной заслонки впускаемого воздуха — В комплектацию автомобиля не

входит: воздушное кондиционирование .......................................................................................



412-04-8



Резистор электродвигателя вентилятора обдува..................................................... (34 382 0)



412-04-9



412-04-2

Элементы управления 412-04-2



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Элементы управления



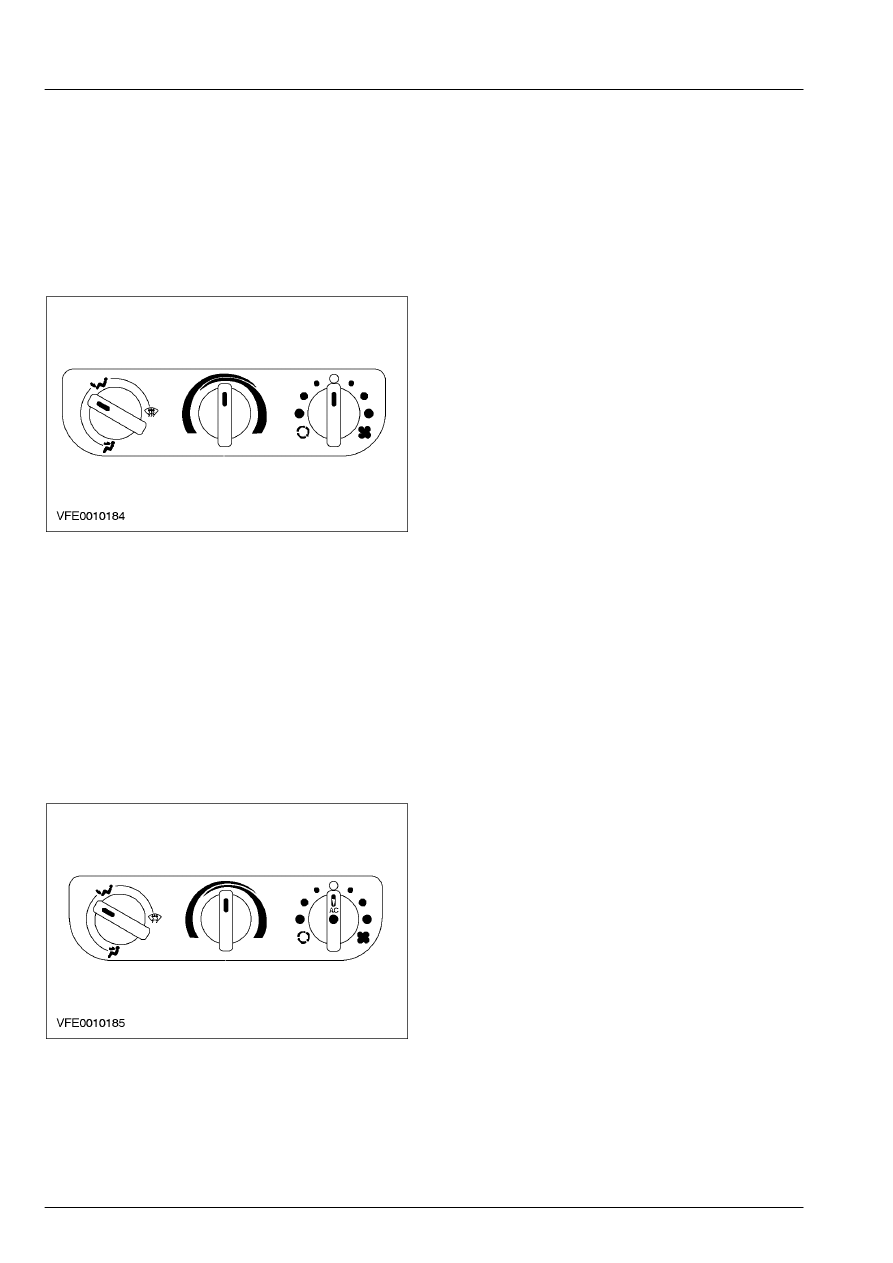

Блок управления микроклиматом в сборе  -
Автомобили без системы воздушного
кондиционирования (A/C)



Автомобили без A/C имеют блок управления
микроклимата с тремя поворотными
переключателями.  Управление температурой  и
управление распределением воздуха имеют
механический привод посредством тросов.
Исполнительное устройство  смесительной
заслонки впуска воздуха имеет  вакуумное
управление.


Блок управления микроклиматом -  Автомобили с
системой воздушного  кондиционирования (A/C)



Блок управления микроклиматом,  установленный
на автомобилям с A/C,  отличается только
переключателем  электродвигателя вентилятора.
Распределение воздуха имеет  механический
привод посредством тросов.  Управление
температурой  управляется с помощью
электроники, а  исполнительное устройство

смесительной  заслонки впуска воздуха имеет
вакуумное  управление.

412-04-3

Элементы управления 412-04-3



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Элементы управления



За дополнительной информацией обратитесь к
Разделу 412-00.
