Ford Transit (2001 год). Руководство - часть 460

412-04-8

Элементы управления 412-04-8



СНЯТИЕ И УСТАНОВКА



Привод смесительной заслонки впускаемого воздуха — В комплектацию

автомобиля не входит: воздушное кондиционирование



Снятие



1.  Снимите нижнюю крышку корпуса

отопителя.

        •  Снимите три зажима на каждой  стороне.









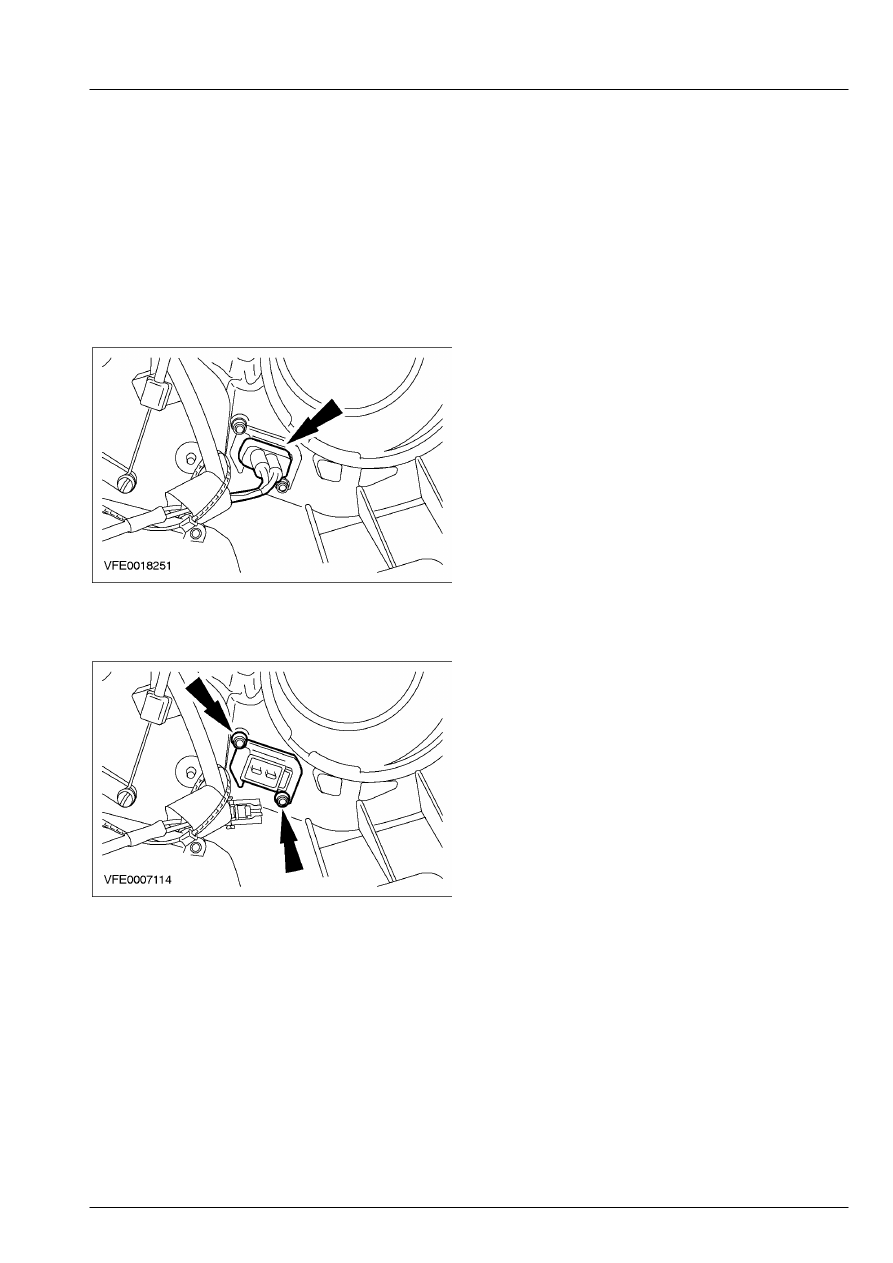

2.  Снимите исполнительное устройство

смесительной заслонки впуска воздуха.

       1. Отсоедините вакуумную магистраль.
       2. Выверните болты.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.

412-04-9

Элементы управления 412-04-9



СНЯТИЕ И УСТАНОВКА



Резистор электродвигателя вентилятора обдува (34 382 0)



Снятие



1.  Снимите электродвигатель вентилятора

обдува.    За дополнительной информацией
обратитесь к Разделу 412-02A / 412-02B.

 2.  Рассоедините штекерный разъем  резистора

электродвигателя  вентилятора.









3.  Снимите резистор электродвигателя

вентилятора.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.

413-00-1

Освещение щитка и панели приборов 413-00-1



РАЗДЕЛ 413-00 Освещение щитка и панели приборов

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

ДИАГНОСТИКА И ПРОВЕРКИ





Освещение щитка и панели приборов — В комплектацию автомобиля входит: центральная

коробка соединений (CJB)..............................................................................................................



413-00-2

Осмотр и проверка...........................................................................................................................

413-00-2

Таблица признаков неисправности................................................................................................

413-00-2

Pinpoint-тесты ..................................................................................................................................

413-00-2



413-00-2

Освещение щитка и панели приборов 413-00-2



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Освещение щитка и панели приборов — В комплектацию автомобиля входит:

центральная коробка соединений (CJB)



Осмотр и проверка

  1.  Проверьте жалобу клиента.
 2.  Визуально проверьте на наличие  очевидных

признаков электрических  повреждений.

Схема визуального осмотра



Электрические факторы





•  Плавкий предохранитель(и)

  •  Жгут электропроводки
  •  Электрический разъем(ы)
  •  Лампа(ы)




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Таблица признаков неисправности

Состояние



Возможные Причины



Действие





• Подсветка панели приборов не

работает



• Плавкий предохранитель(и).

 • Электрическая цепь.



• ПЕРЕЙДИТЕ к Pinpoint-тесту A.





• Переключатель фар.



• ВЫПОЛНИТЕ Проверку

элементов  переключателя фар.
ОБРАТИТЕСЬ к Схемам
электрических  соединений.



• Подсветка щитка приборов не

работает



• Электрическая цепь.

 • Печатная схема.
 • Лампы.



• ПЕРЕЙДИТЕ к Pinpoint-тесту B.



• Подсветка панели  климат-

контроля/интегрированной
панели  управления не работает



• Лампы.

 • Электрическая цепь.



• Перейдите к Pinpoint-тесту С.



• Подсветка аудиосистемы не

работает



• Электрическая цепь.

 • Аудиоблок.



• ПЕРЕЙДИТЕ к Pinpoint-тесту D.



• Один источник подсветки не

работает



• Электрическая цепь.

 • Лампы.



• ПЕРЕЙДИТЕ к Pinpoint-тесту E.



• Не регулируется яркость

подсветки  панели приборов



• Переключатель фар.



• ВЫПОЛНИТЕ Проверку

элементов  переключателя фар.
ОБРАТИТЕСЬ к Схемам
электрических  соединений.



Pinpoint-тесты
ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.
