413-00-7

Освещение щитка и панели приборов 413-00-7



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D2: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ ЗАЗЕМЛЕНИЯ АУДИОБЛОКА 91-
LK34  (КОРИЧНЕВУЮ/ЗЕЛЕНУЮ)









 1  Измерьте сопротивление между штырем 6

C290b аудиоблока, электрической цепи 91-LK34
(коричневой/зеленой), со стороны
электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый аудиоблок.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ E: ОДИН ИСТОЧНИК ПОДСВЕТКИ НЕ  РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E1: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩИЙ ИСТОЧНИК  ПОДСВЕТКИ







 1  Поверните переключатель фар в  положение

ON.



• Не работает один источник  подсветки?



→

→

→

→ Да



Если не работает лампа устранения
обледенения заднего стекла,

Перейдите к

E2





Если не работает лампа переключателя
системы контроля тягового усилия,

Перейдите к E4





Если не работает лампа переключателя
обогрева лобового стекла,

Перейдите к E7





Если не регулируется яркость лампы
тахографа,

Перейдите к E9





→

→

→

→ Нет



Если не работает лампа переключателя
дезактивизации системы помощи при
парковке,

Перейдите к E11





Если не работает лампа прикуривателя,

Перейдите к E13





ОТРЕМОНТИРУЙТЕ каждый неработающий
источник подсветки по-отдельности.

413-00-8

Освещение щитка и панели приборов 413-00-8



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

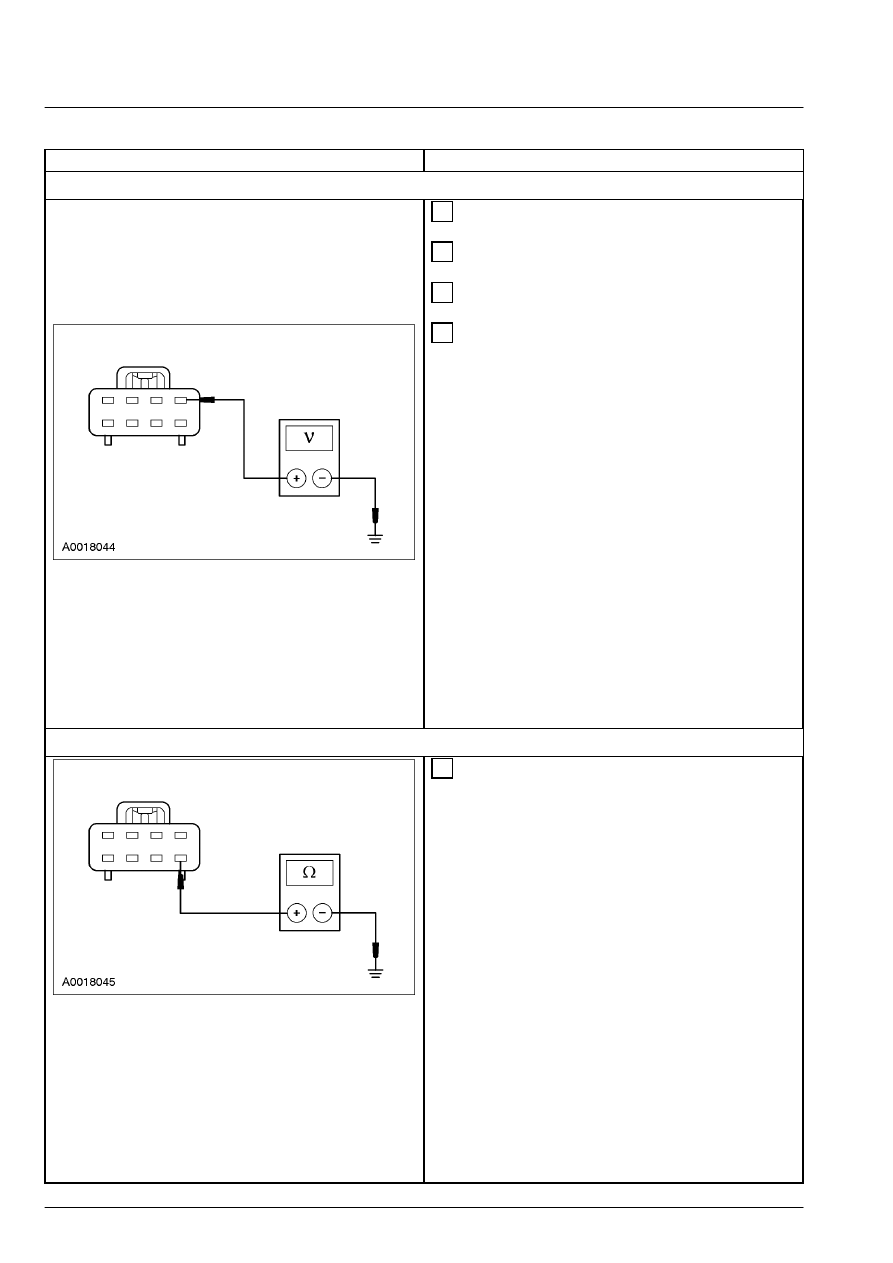

E2: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-LH37 (ОРАНЖЕВУЮ/ЖЕЛТУЮ)







 1  Поверните переключатель фар в  положение

OFF.





 2  Отсоедините Переключатель устранения

обледенения заднего окна - C241.





 3  Поверните переключатель фар в  положение

ON.







 4  Измерьте напряжение между штырем 8 C241

переключателя устранения обледенения  заднего
стекла, электрической цепи 29S-LH37
(оранжевой/желтой), со стороны
электропроводки, и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E3





→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

E3: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LH37 (ЧЕРНУЮ)









 1  Измерьте сопротивление между штырем 4  C241

переключателя устранения обледенения  заднего
стекла, электрической цепи 31-LH37  (черной),
со стороны электропроводки, и  "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый переключатель
устранения обледенения заднего стекла .



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

413-00-9

Освещение щитка и панели приборов 413-00-9



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

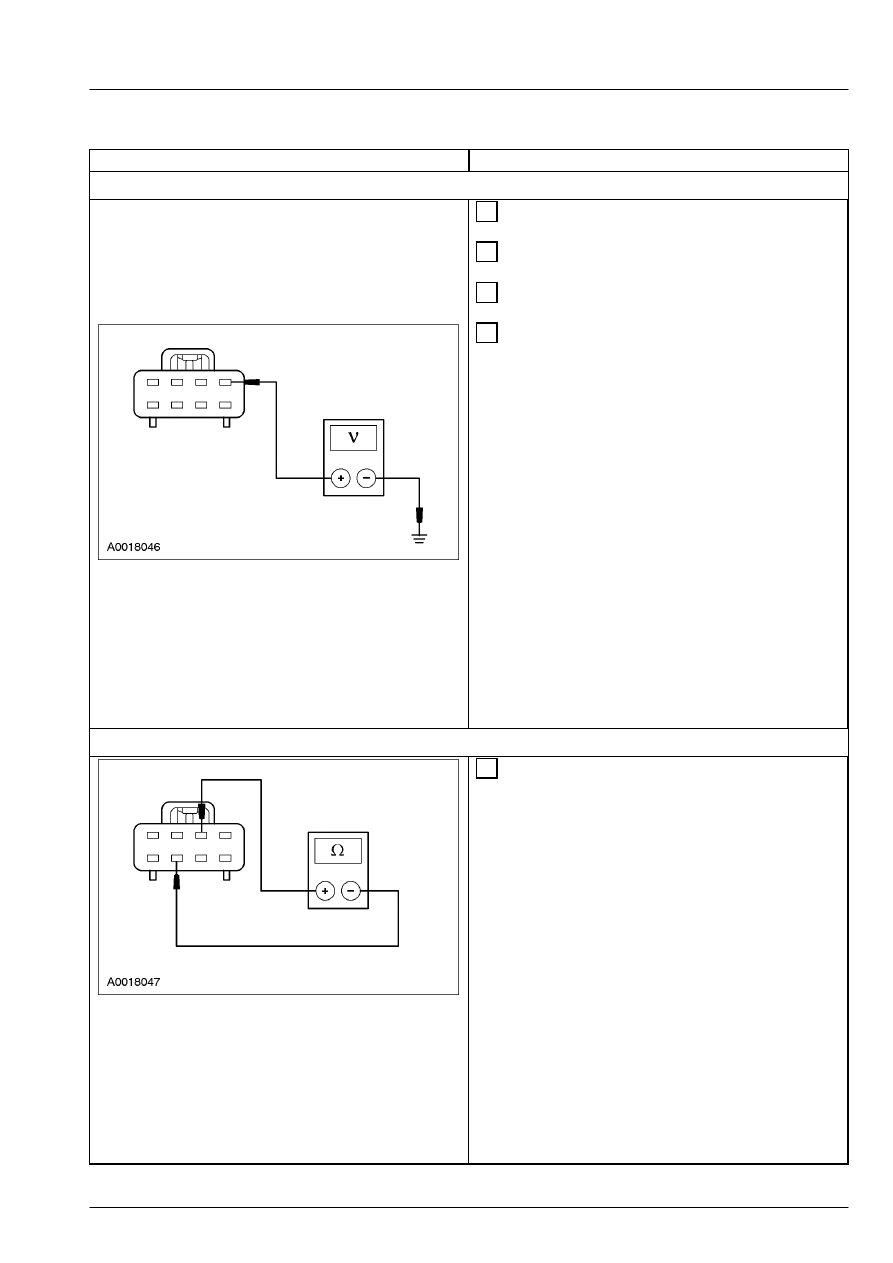

E4: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-LH45 (ОРАНЖЕВУЮ/БЕЛУЮ)







 1  Поверните переключатель фар в  положение

OFF.





 2  Отсоедините Переключатель системы

регулировки  тягового усилия - C280.





 3  Поверните переключатель фар в  положение

ON.







 4  Измерьте напряжение между штырем 8 C280

переключателя системы регулировки  тягового
усилия, электрической цепи 29S-LH45
(оранжевой/белой), со стороны
электропроводки, и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E5





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

E5: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LH45 (ЧЕРНУЮ)









 1  Измерьте сопротивление между штырем 7  C280

переключателя системы регулировки  тягового
усилия, электрической цепи 31-LH45  (черной),
со стороны электропроводки, и  штырем 2 C280
переключателя системы  регулировки тягового
усилия, электрической  цепи 31-CF54 (черной).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к E6





→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

413-00-10

Освещение щитка и панели приборов 413-00-10



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

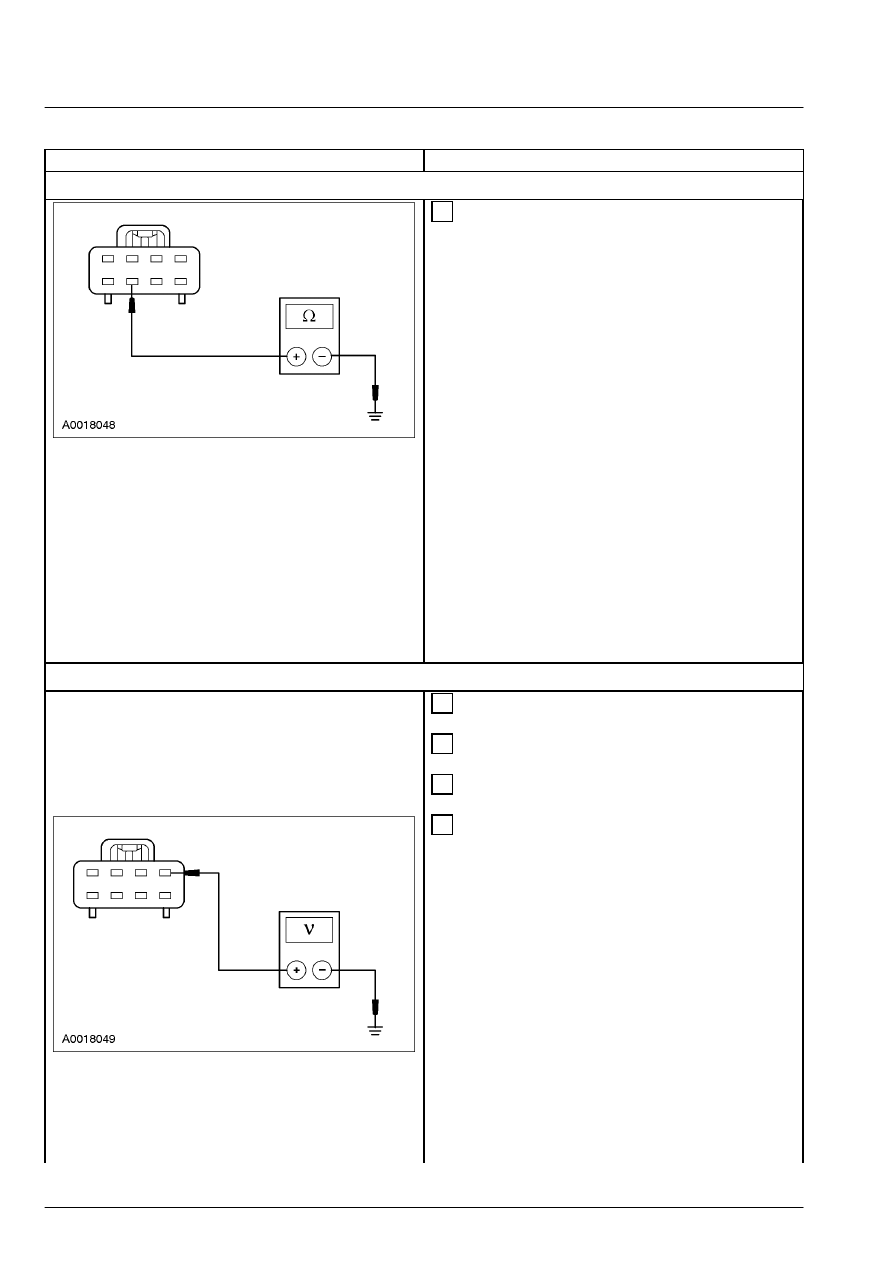

E6: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-CF54 (ЧЕРНУЮ)









 1  Измерьте сопротивление между штырем 2  C280

переключателя системы регулировки  тягового
усилия, электрической цепи 31-CF54  (черной),
со стороны электропроводки, и  "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый переключатель
системы регулировки тягового усилия.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

E7: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-LH24 (ОРАНЖЕВУЮ)







 1  Поверните переключатель фар в  положение

OFF.





 2  Отсоедините Переключатель обогрева лобового

стекла - C2025.





 3  Поверните переключатель фар в  положение

ON.







 4  Измерьте напряжение между штырем 8 C2025

переключателя обогрева лобового стекла,
электрической цепи 29S-LH24 (оранжевой), со
стороны электропроводки, и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E8





→

→

→

→ Нет
