413-01-29

Щиток приборов 413-01-29



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







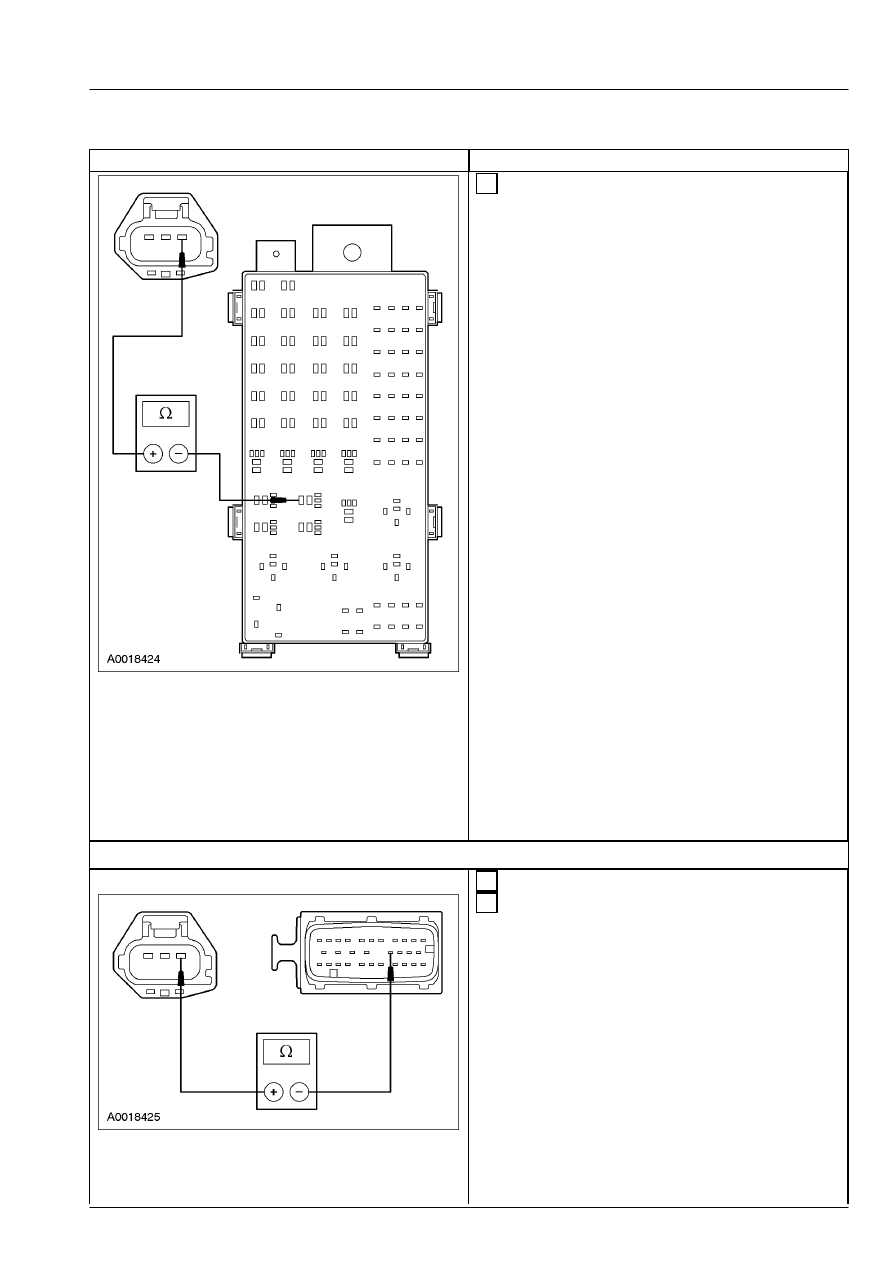

 2  Измерьте сопротивление между штырем 1  C124

переключателя уровня тормозной  жидкости,
электрической цепи 31-GC7
(черной/коричневой), со стороны
электропроводки, и штырем 3 C1089 BJB,
электрической цепи 31S-GC7
(черной/коричневой),  со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к I6





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

I5: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 8-GC7 (БЕЛУЮ/КРАСНУЮ)







 1  Введите положение OFF.







 2  Измерьте сопротивление между штырем 1  C124

переключателя уровня тормозной  жидкости,
электрической цепи 31-GC7  (белой/красной), со
стороны электропроводки,  и штырем 16 C137
модуля АБС, электрической цепи  8-GC7
(белой/красной), со стороны  электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да

413-01-30

Щиток приборов 413-01-30



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





Перейдите к I6





→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

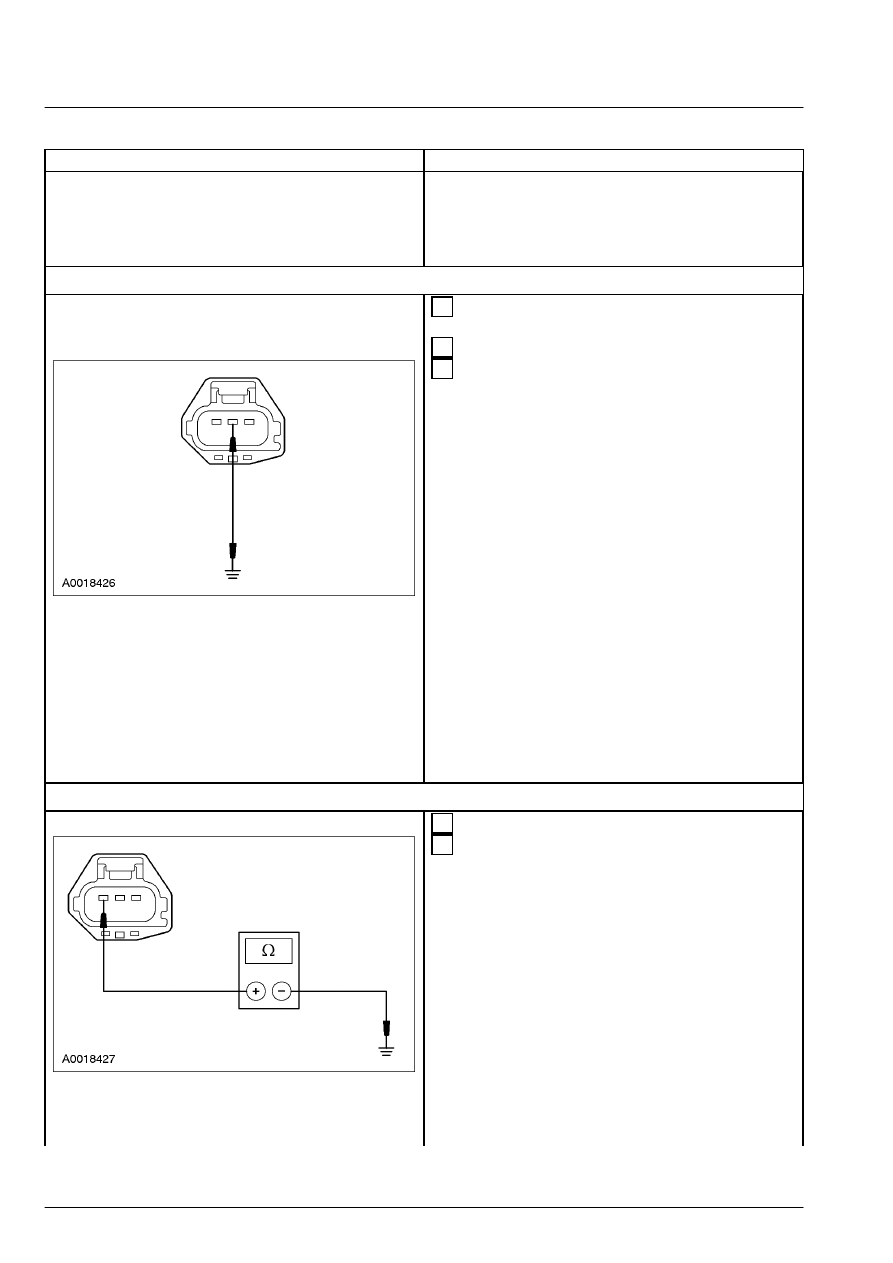

I6: ПРОВЕРЬТЕ РАБОТУ ПЕРЕКЛЮЧАТЕЛЯ УРОВНЯ  ТОРМОЗНОЙ ЖИДКОСТИ







 1  Отсоедините Переключатель уровня тормозной

жидкости - C124.





 2  Ведите положение ON.







 3  Установите соединительный провод с  плавким

предохранителем (10A) между штырем 2  C124
переключателя уровня тормозной  жидкости,
электрической цепи 31S-GC6
(черной/коричневой), со стороны
электропроводки, и "массой".



• Контрольная лампа системы тормозов  горит?



→

→

→

→ Да





Перейдите к I7





→

→

→

→ Нет



Если контрольная лампа системы  тормозов
не горит,

Перейдите к I8





Если контрольная лампа системы  тормозов
горит постоянно,

Перейдите к I13



I7: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-GC7 (ЧЕРНУЮ)







 1  Введите положение OFF.







 2  Измерьте сопротивление между штырем 3  C124

переключателя уровня тормозной  жидкости,
электрической цепи 31-GC7 (черной),  со
стороны электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да

413-01-31

Щиток приборов 413-01-31



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый переключатель уровня
тормозной жидкости.    За дополнительной
информацией обратитесь к Разделу 206-05.
ПРОВЕРЬТЕ,  правильно ли действует
система.



→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

I8: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ(И) 31S-GC6 (ЧЕРНУЮ/ЖЕЛТУЮ)







 1  Отсоедините Щиток приборов - C220b.





 2  Введите положение OFF.







 3  Измерьте сопротивление между штырем 2  C124

переключателя уровня тормозной  жидкости,
электрической цепи 31S-GC6  (черной/желтой),
со стороны электропроводки,  и штырем 3
C220b щитка приборов, электрической  цепи
31S-GC6 (черной/желтой), со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к I9





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

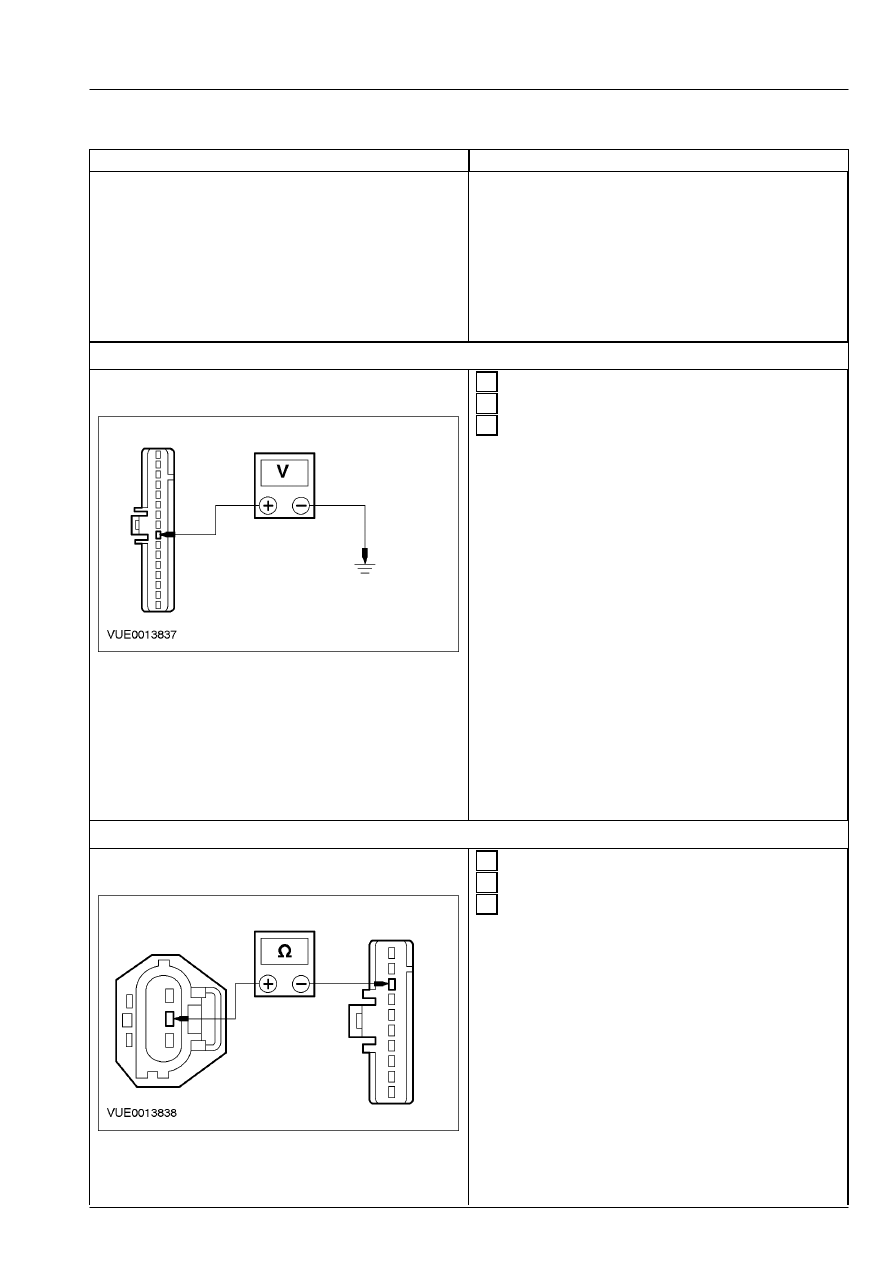

I9: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ - 15-LK29







 1  Отсоедините Щиток приборов - 220a.





 2  Ведите положение ON.







 3  Измерьте напряжение между штырем 9 C220a

щитка приборов, электрической цепи 15-LK29
(зеленой/коричневой), и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да

413-01-32

Щиток приборов 413-01-32



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

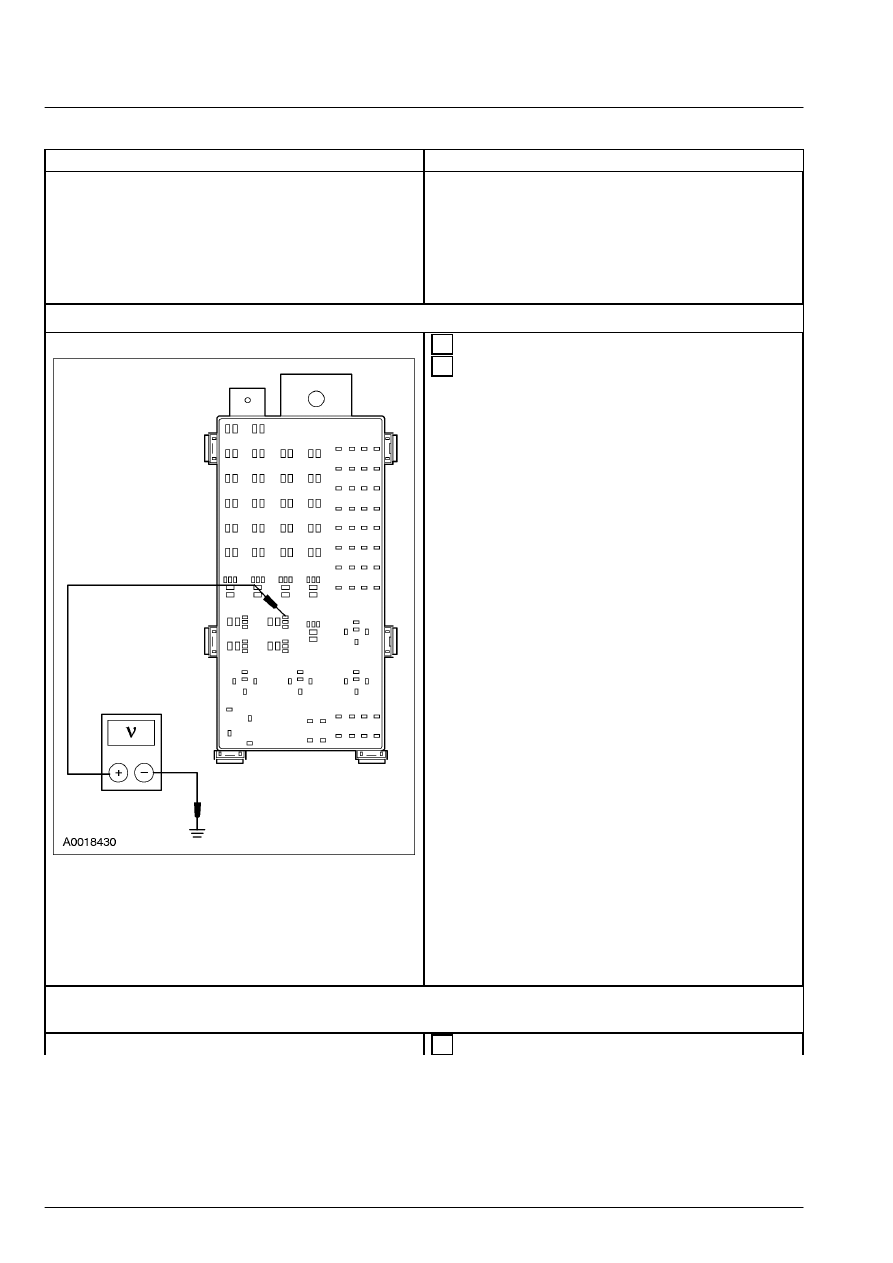

I10: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 50-XL16 (СЕРОЙ)







 1  Ведите положение ON.







 2  Измерьте напряжение между штырем 2 C1089

BJB, электрической цепи 50-XL16 (серой), со
стороны электропроводки, и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к I11





→

→

→

→ Нет





Перейдите к I12



I11: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-XL16  (ЧЕРНУЮ/ЖЕЛТУЮ), И
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-XL17  (ЧЕРНУЮ/КОРИЧНЕВУЮ)







 1  Введите положение OFF.
