413-01-37

Щиток приборов 413-01-37



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ J: КОНТРОЛЬНАЯ ЛАМПА ПРОВЕРКИ ДВИГАТЕЛЯ  НЕ РАБОТАЕТ/ГОРИТ
ПОСТОЯННО





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

J1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  КОНТРОЛЬНОЙ ЛАМПЫ ПРОВЕРКИ
ДВИГАТЕЛЯ



ПРЕДОСТЕРЕЖЕНИЕ: При выполнении измерений используйте  подходящие контактные

адаптер(ы)-переходник(и).  Применение  неподходящих контактных адаптера(ов)-
переходников может повредить  электрический разъем.





 1  Отсоедините Модуль управления силовым

агрегатом  (PCM)- C175.





 2  Ведите положение ON.







 3  Установите соединительный провод с  плавким

предохранителем (10 A) между штырем 2  C175
модуля управления силовым агрегатом (PCM),
электрической цепи 91S-RD17
(коричневой/красной), со стороны
электропроводки, и "массой".



• Контрольная лампа горит?



→

→

→

→ Да



СНИМИТЕ соединительный провод и
СОСТЫКУЙТЕ разъем C175 модуля PCM.



ВЫЗОВИТЕ коды DTC из модуля PCM.
ОБРАТИТЕСЬ к WDS/FDS 2000.



→

→

→

→ Нет





Перейдите к J2



J2: ПРОВЕРЬТЕ НА РАЗРЫВ ИЛИ КОРОТКОЕ  ЗАМЫКАНИЕ НА "МАССУ"
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  91S-RD17 (КОРИЧНЕВУЮ/КРАСНУЮ)



ПРЕДОСТЕРЕЖЕНИЕ: При выполнении измерений используйте  подходящие контактные

адаптер(ы)-переходник(и).  Применение  неподходящих контактных адаптера(ов)-
переходников может повредить  электрический разъем.





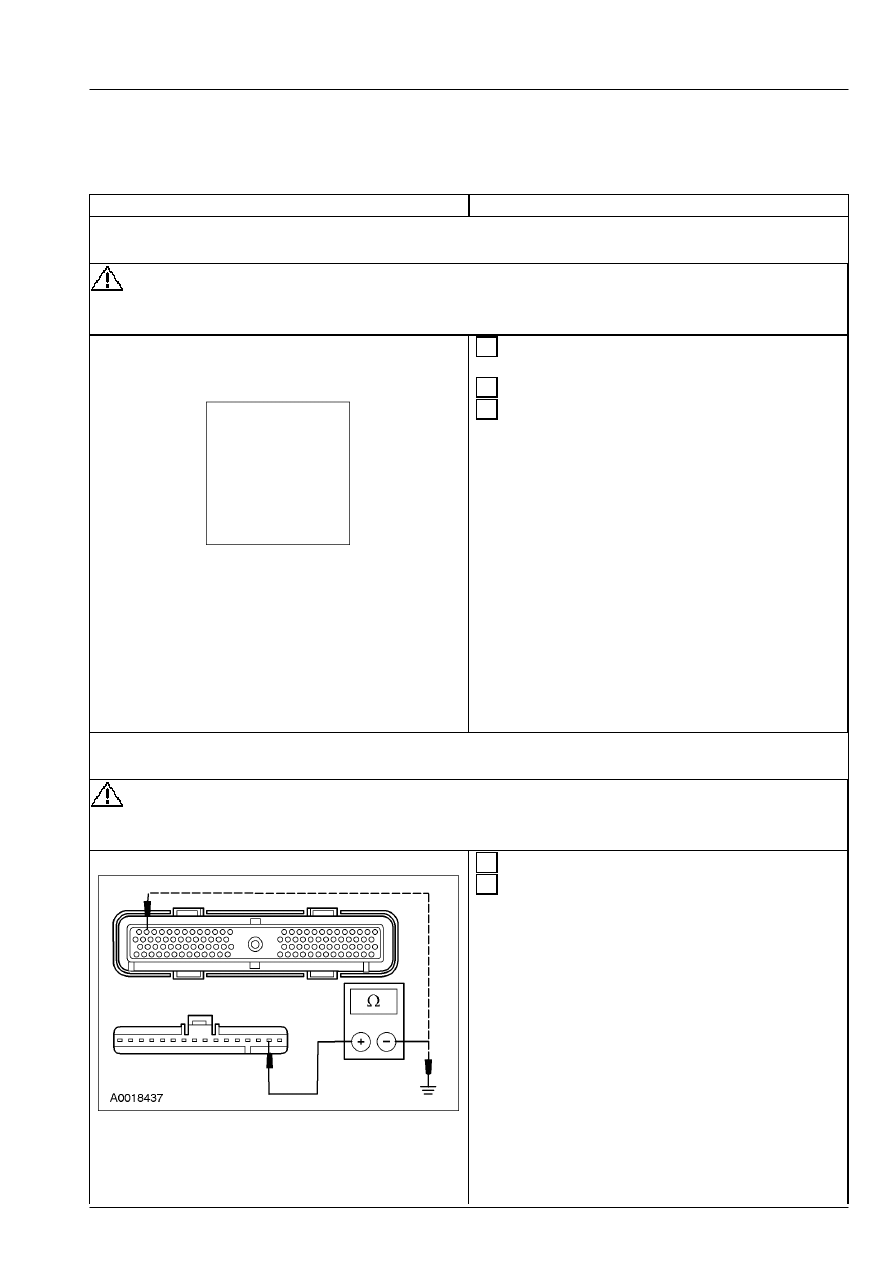

 1  Отсоедините Щиток приборов - C220a.







 2  Измерьте сопротивление между штырем 2

C220a щитка приборов, электрической цепи
91S-RD17  (коричневой/красной), со стороны
электропроводки, и штырем 2 C175 PCM,
электрической цепи 91S-RD17
(коричневой/красной), со стороны
электропроводки; и штырем 2 C220a щитка
приборов, электрической цепи 91S-RD17
(коричневой/красной), со стороны
электропроводки, и "массой".



• Сопротивление между щитком приборов и
модулем PCM меньше чем 5 Ом; и между
модулем PCM  и "массой" больше чем 10,000 Ом?

413-01-38

Щиток приборов 413-01-38



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Да





Перейдите к J3





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

J3: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 15-GA6 (ЗЕЛЕНОЙ/ЖЕЛТОЙ)
ПРОВЕРЬТЕ  ЭЛЕКТРОПИТАНИЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ(ЕЙ)







 1  Ведите положение ON.







 2  Измерьте напряжение между штырем 1 C220a

щитка приборов, электрической цепи 15-GA6
(зеленой/желтой), со стороны  электропроводки,
и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ K: КОНТРОЛЬНАЯ ЛАМПА СИСТЕМЫ ЗАРЯДКИ НЕ  ЗАГОРАЕТСЯ/ГОРИТ
ПОСТОЯННО





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

K1: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ КОНТРОЛЬНОЙ  ЛАМПЫ СИСТЕМЫ ЗАРЯДКИ







 1  Введите положение OFF.





 2  Отсоедините Генератор - C102.

413-01-39

Щиток приборов 413-01-39



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







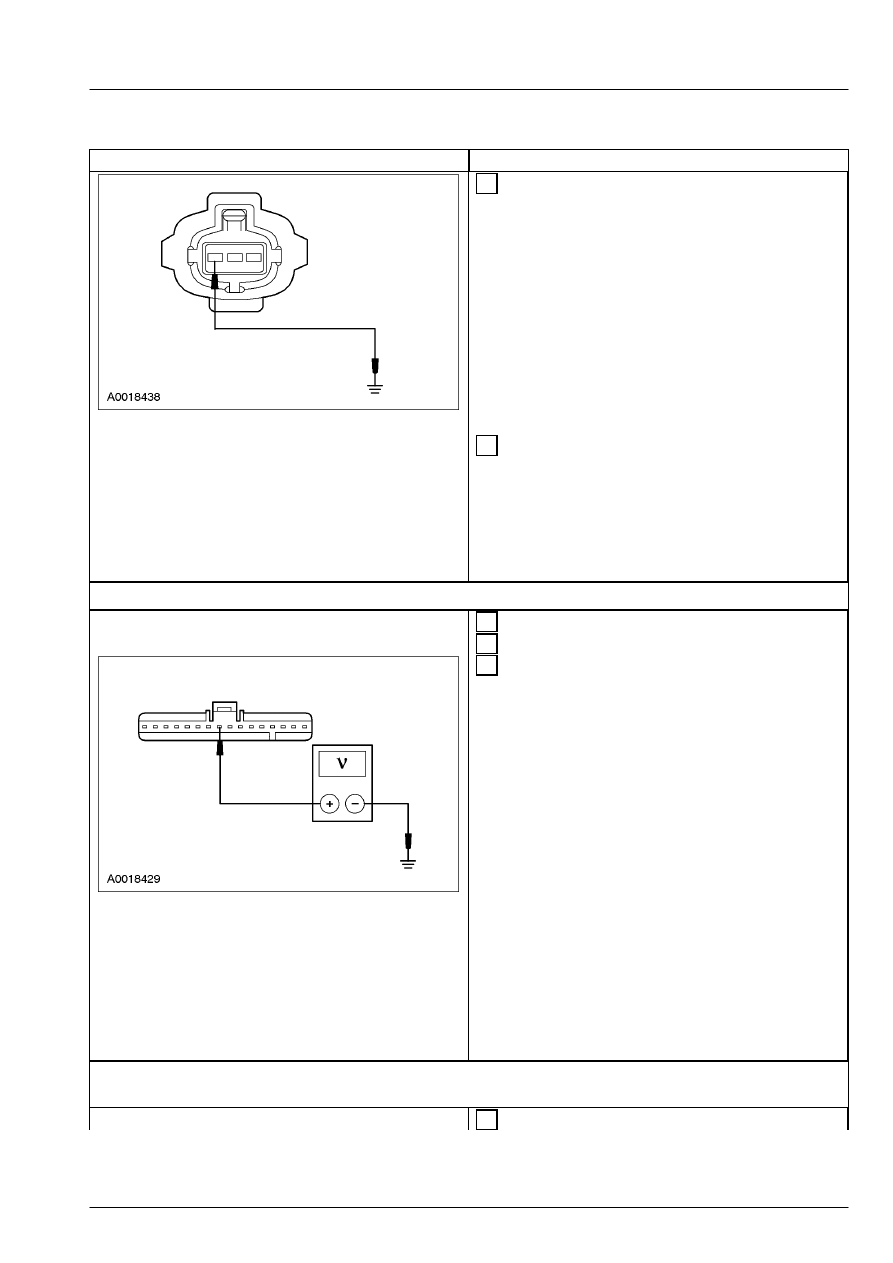

 3  Установите соединительный провод с  плавким

предохранителем между штырем 1 C102
генератора, электрической цепи 8-BA9
(белой/зеленой), со стороны электропроводки,  и
"массой".





 4  Ведите положение ON.



• Контрольная лампа горит?



→

→

→

→ Да



За дополнительной информацией обратитесь
к Разделу 414-00.



→

→

→

→ Нет





Перейдите к K2



K2: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЩИТКА  ПРИБОРОВ







 1  Отсоедините Щиток приборов - C220a.





 2  Ведите положение ON.







 3  Измерьте напряжение между штырем 9 C220a

щитка приборов, электрической цепи 15-LK29
(зеленой/коричневой), со стороны
электропроводки, и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к K3





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

K3: ПРОВЕРЬТЕ НА РАЗРЫВ ИЛИ КОРОТКОЕ  ЗАМЫКАНИЕ НА "МАССУ"
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-BA9  (БЕЛУЮ/ЗЕЛЕНУЮ)







 1  Введите положение OFF.

413-01-40

Щиток приборов 413-01-40



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







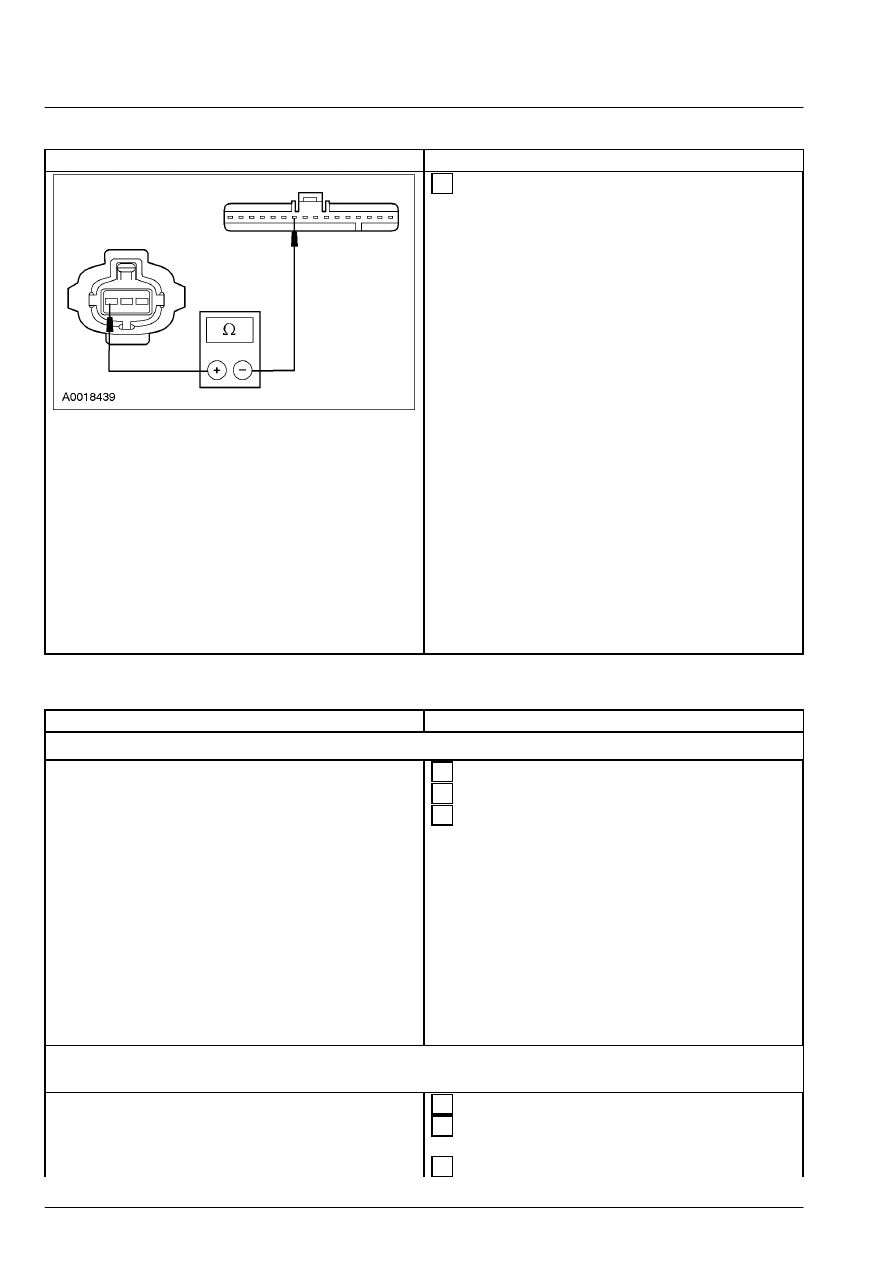

 2  Измерьте сопротивление между штырем 1  C102

генератора, электрической цепи 8-BA9
(белой/зеленой), со стороны электропроводки;  и
между штырем 10 C220a щитка приборов,
электрической цепи 8-BA9 (белой/зеленой), со
стороны электропроводки, и "массой".



• Сопротивление между генератором и  щитком
приборов составляет менее 5 Ом; и  более 10,000
Ом между щитком приборов и  "массой"?



→

→

→

→ Да



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ L: КОНТРОЛЬНАЯ ЛАМПА ПОДУШКИ  БЕЗОПАСНОСТИ НЕ
РАБОТАЕТ/ГОРИТ  ПОСТОЯННО





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

L1: ПРОВЕРЬТЕ РАБОТУ ЛАМПЫ







 1  Введите положение OFF.





 2  Ведите положение ON.

   3  Проверьте работу контрольной лампы  подушки

безопасности в режиме проверки.



• Контрольная лампа подушки  безопасности в
режиме проверки работает  исправно?



→

→

→

→ Да



Система исправна.



→

→

→

→ Нет



Если контрольная лампа подушки
безопасности горит постоянно,

Перейдите

к L6



Если контрольная лампа подушки
безопасности не работает,

Перейдите к L2



L2: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 91S-JA14
(КОРИЧНЕВУЮ/ЗЕЛЕНУЮ)







 1  Введите положение OFF.





 2  Отсоедините Модуль управления подушкой

безопасности - C2041.





 3  Ведите положение ON.
