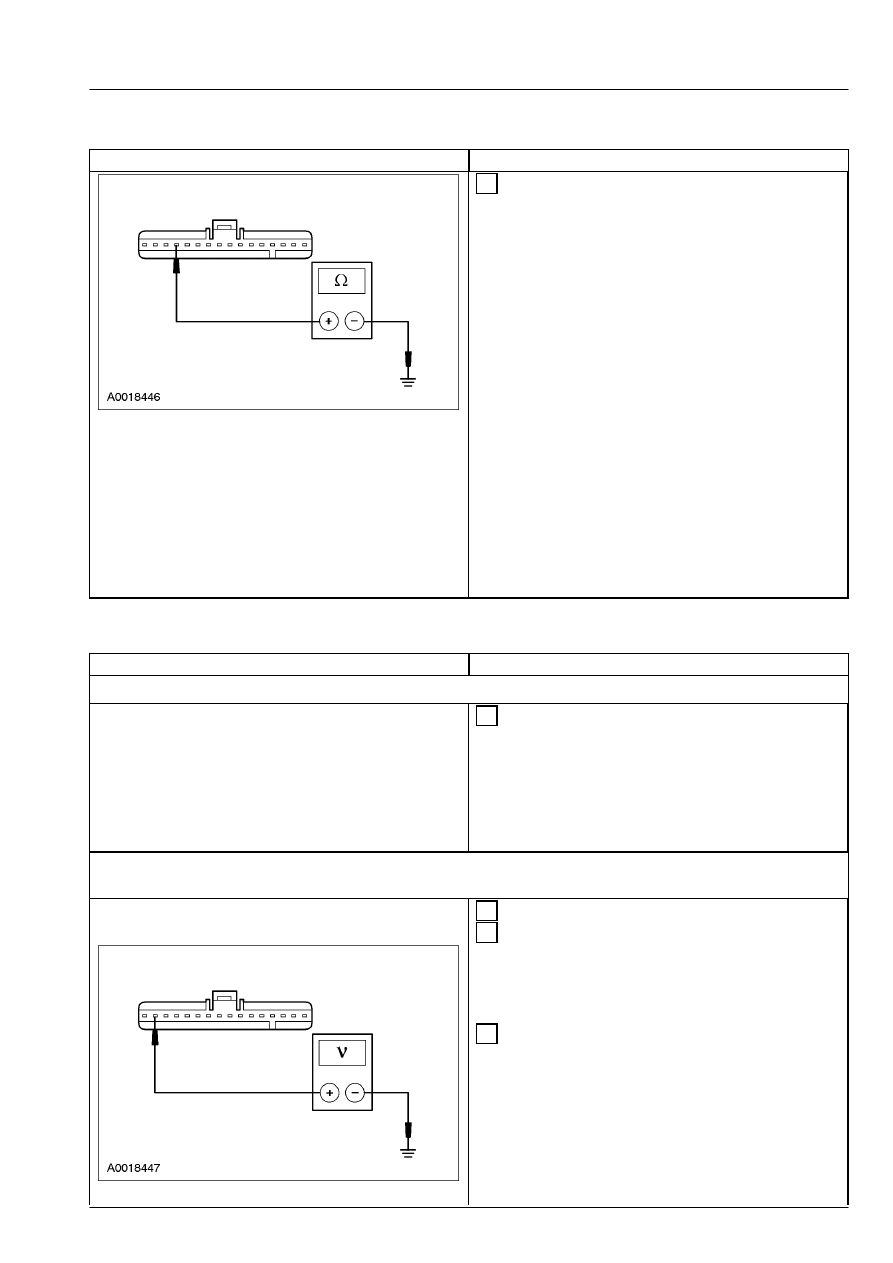

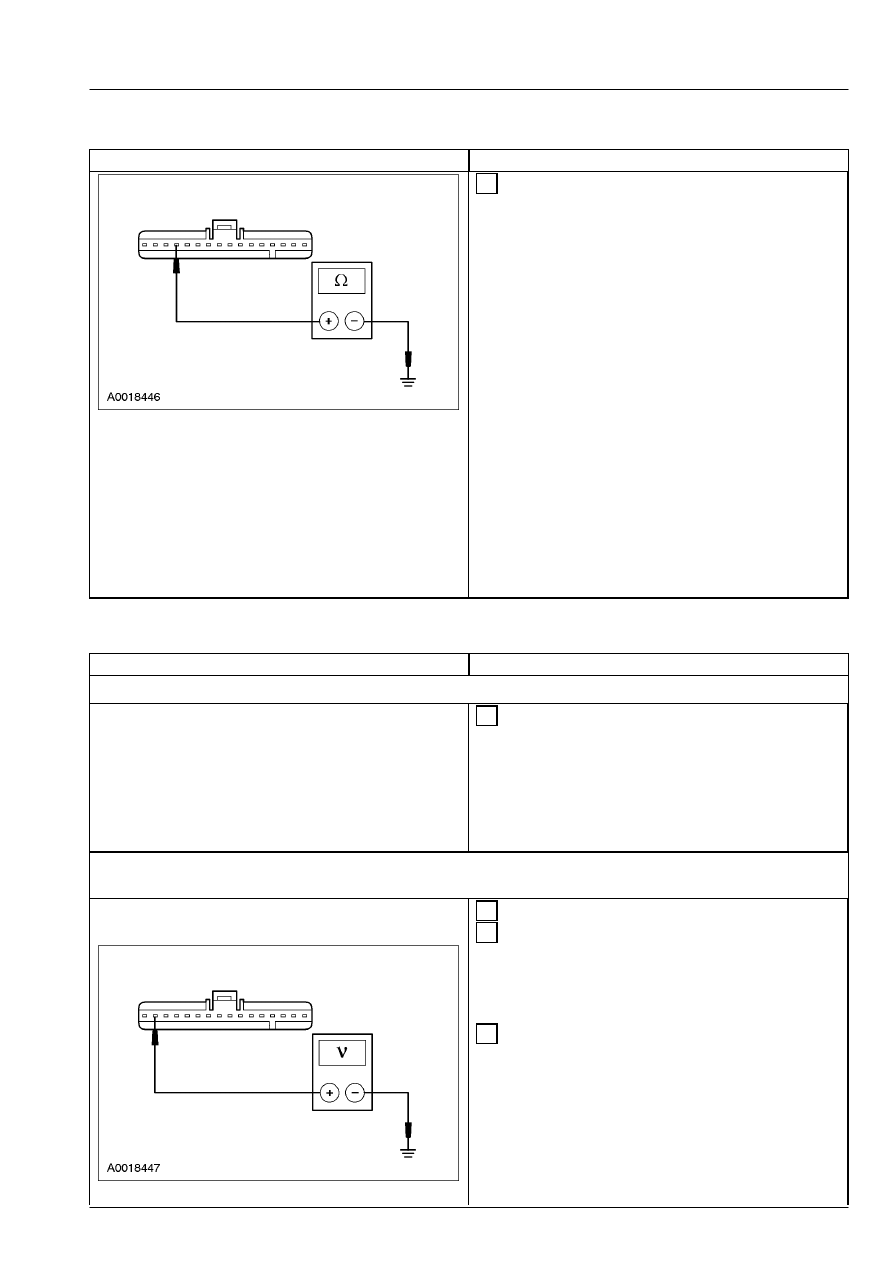

413-01-45

Щиток приборов 413-01-45



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 2  Измерьте сопротивление между штырем 13

C220a щитка приборов, электрической цепи 31-
GG14A  (черной), со стороны электропроводки,
и  "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



За дополнительной информацией обратитесь
к Разделу 211-05.



→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ N: КОНТРОЛЬНАЯ ЛАМПА ЛЕВОГО УКАЗАТЕЛЯ  ПОВОРОТА НЕ
РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

N1: ПРОВЕРЬТЕ РАБОТУ УКАЗАТЕЛЯ  ПОВОРОТА







 1  Проверьте работу левого указателя  поворота.



• Левый указатель поворота работает  исправно?



→

→

→

→ Да





Перейдите к N2





→

→

→

→ Нет



За дополнительной информацией обратитесь
к Разделу 417-01.

N2: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29S-LG15
(ОРАНЖЕВОЙ/ЧЕРНОЙ)







 1  Отсоедините Щиток приборов - C220a.





 2  Ведите положение ON.





ПРИМЕЧАНИЕ: При проведении этой проверки
рычаг  указателей поворота должен находиться в
положении, соответствующем сигналу левого
поворота.
   3  Измерьте напряжение между штырем 15 C220a

щитка приборов, электрической цепи 29S-LG15
(оранжевой/черной), со стороны
электропроводки, и "массой".

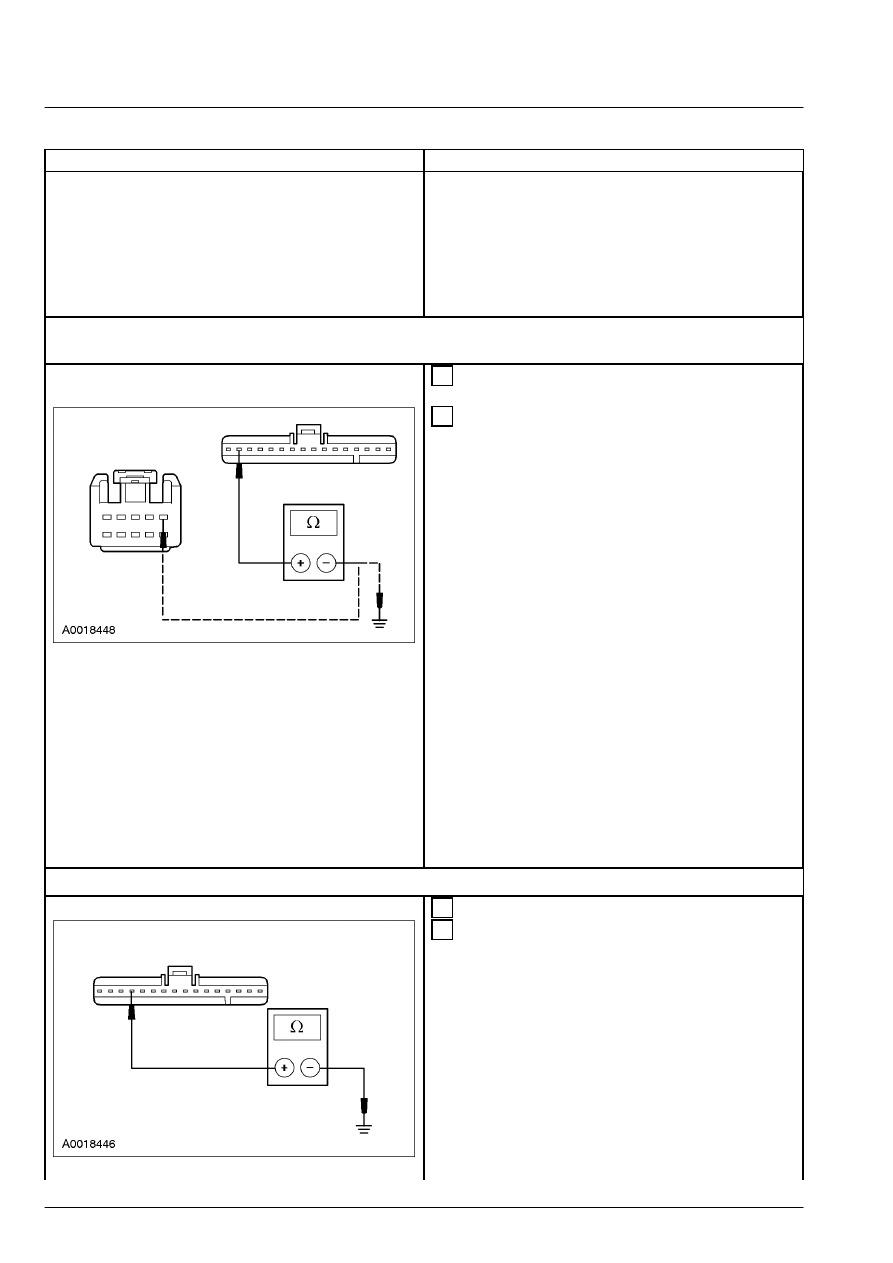

413-01-46

Щиток приборов 413-01-46



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Напряжение изменяется между 0 и более 10  В?



→

→

→

→ Да



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет





Перейдите к N3



N3: ПРОВЕРЬТЕ НА РАЗРЫВ ИЛИ КОРОТКОЕ  ЗАМЫКАНИЕ НА "МАССУ"
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  29S-LG15 (ОРАНЖЕВУЮ/ЧЕРНУЮ)







 1  Отсоедините Многофункциональный

переключатель -  C202a.







 2  Измерьте сопротивление между штырем 15

C220a щитка приборов, электрической цепи
29S-LG15  (оранжевой/черной), со стороны
электропроводки, и штырем 1 C202a
многофункционального переключателя,
электрической цепи 49-LG15 (синей), со
стороны  электропроводки; и между штырем 15
C220a щитка  приборов, электрической цепи
29S-LG15  (оранжевой/черной), со стороны
электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом  между
щитком приборов и  многофункциональным
переключателем; и  более 10,000 Ом между
щитком приборов и  "массой"?



→

→

→

→ Да





Перейдите к N4





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

N4: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-GG14A (ЧЕРНУЮ)







 1  Отсоедините Щиток приборов - C220a.







 2  Измерьте сопротивление между штырем 13

C220a щитка приборов, электрической цепи 31-
GG14A  (черной), со стороны электропроводки,
и  "массой".

413-01-47

Щиток приборов 413-01-47



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



За дополнительной информацией обратитесь
к Разделу 211-05.



→

→

→

→ Нет



Отремонтируйте электрическую цепь.
Проверьте, нормально ли действует  система.



PINPOINT-ТЕСТ O: КОНТРОЛЬНАЯ ЛАМПА ПРАВОГО УКАЗАТЕЛЯ  ПОВОРОТА НЕ
РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

O1: ПРОВЕРЬТЕ РАБОТУ УКАЗАТЕЛЯ  ПОВОРОТА







 1  Проверьте работу правого указателя  поворота.



• Правый указатель поворота работает  исправно?



→

→

→

→ Да





Перейдите к O2





→

→

→

→ Нет



За дополнительной информацией обратитесь
к Разделу 417-01.

O2: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29S-LG22
(ОРАНЖЕВОЙ/ЗЕЛЕНОЙ)







 1  Отсоедините Щиток приборов - C220a.





 2  Ведите положение ON.





ПРИМЕЧАНИЕ: При проведении этой проверки
рычаг  указателей поворота должен находиться в
положении, соответствующем сигналу правого
поворота.
   3  Измерьте напряжение между штырем 14 C220a

щитка приборов, электрической цепи 29S-LG22
(оранжевой/зеленой), со стороны
электропроводки, и "массой".



• Напряжение изменяется между 0 и более 10  В?



→

→

→

→ Да



УСТАНОВИТЕ новую печатную схему
щитка приборов.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет





Перейдите к O3



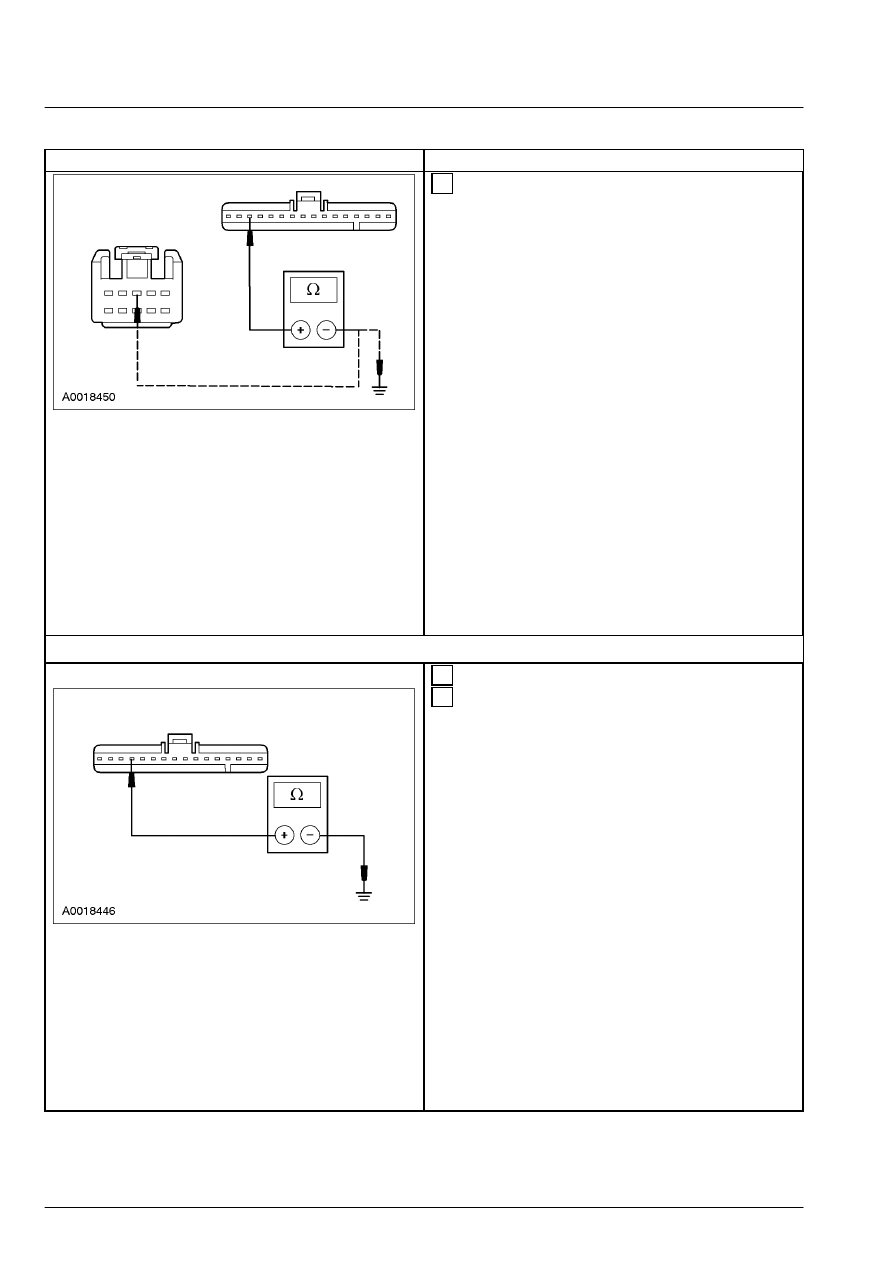

O3: ПРОВЕРЬТЕ НА РАЗРЫВ ИЛИ КОРОТКОЕ  ЗАМЫКАНИЕ НА "МАССУ"
ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  29S-LG22 (ОРАНЖЕВУЮ/ЗЕЛЕНУЮ)







 1  Отсоедините Многофункциональный

переключатель -  C202a.

413-01-48

Щиток приборов 413-01-48



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 2  Измерьте сопротивление между штырем 14

C220a щитка приборов, электрической цепи
29S-LG22  (оранжевой/зеленой), со стороны
электропроводки, и штырем 3 C202a
многофункционального переключателя,
электрической цепи 49-LG1R (синей), со
стороны  электропроводки; и между штырем 14
C220a щитка  приборов, электрической цепи
29S-LG22  (оранжевой/зеленой), со стороны
электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом  между
щитком приборов и  многофункциональным
переключателем; и  более 10,000 Ом между
щитком приборов и  "массой"?



→

→

→

→ Да





Перейдите к O4





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.

O4: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-GG14A (ЧЕРНУЮ)







 1  Отсоедините Щиток приборов - C220a.







 2  Измерьте сопротивление между штырем 13

C220a щитка приборов, электрической цепи 31-
GG14A  (черной), со стороны электропроводки,
и  "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



За дополнительной информацией обратитесь
к Разделу 211-05.



→

→

→

→ Нет



Отремонтируйте электрическую цепь.
ПРОВЕРЬТЕ, правильно ли действует
система.
